Alan Emisyonlu Taramalı Elektron Mikroskobu (FE-SEM), geleneksel taramalı elektron mikroskoplarına (SEM) kıyasla yaklaşık on kat daha yüksek çözünürlük sunan bir mikroskopi yöntemidir. FE-SEM, alan emisyonlu elektron tabancası (Field Emission Gun, FEG) kullanarak nanometre altı (teorik olarak 0,4 nm’ye kadar) çözünürlük imkânı verir ve nanoteknoloji alanında kullanım oranı son yıllarda %50 artış göstermiştir. Bu teknoloji, malzeme bilimi, elektronik ve biyomedikal araştırmalarda nanoyapıların detaylı incelenmesinde kritik bir role sahiptir.

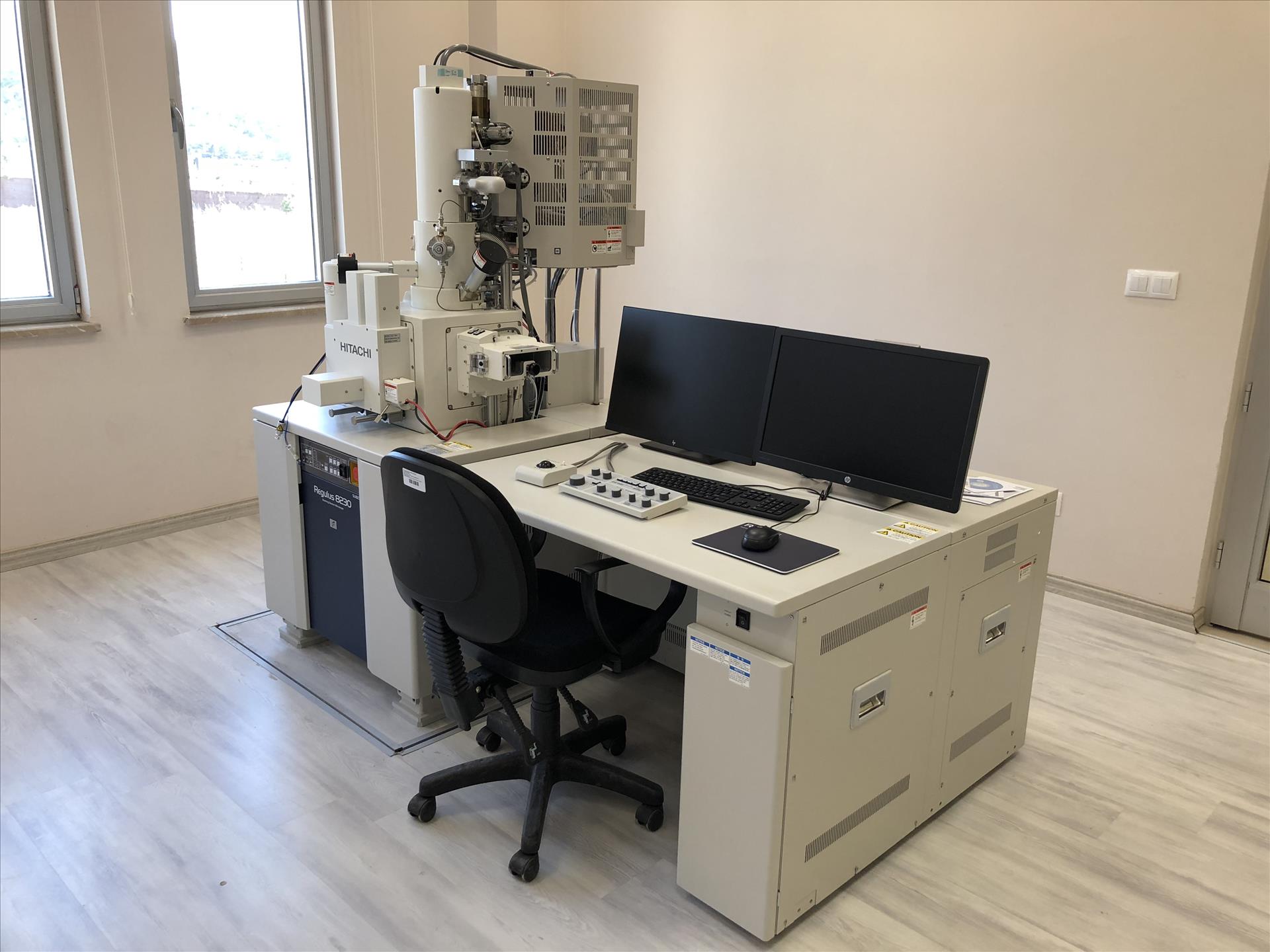

^{SEM (1)}

Sistem Bileşenleri ve Görüntüleme Mekanizması

FE-SEM’in temel bileşenleri arasında yüksek vakumda çalışan FEG tabancası, elektromanyetik lensler, tarama bobinleri, ikincil elektron (SE) ve geri saçılmış elektron (BSE) dedektörleri ile vakum sistemi bulunur. İkincil elektronlar, örnek yüzeyinden 1–50 nm derinlikten yayılan düşük enerjili elektronlardır ve yüksek yüzey detayını sağlar. Buna karşılık geri saçılmış elektronlar, atom numarasına bağlı olarak yüzey kontrastını ortaya koyar. Bu sinyallerin farkları, FE-SEM’in üç boyutlu topografya ve bileşim analizlerinde kullanılmasını mümkün kılar.

Teknik Özellikler ve Avantajları

FE-SEM cihazları 1,0 nm’nin altında çözünürlük sunar; bazı sistemlerde teorik sınır 0,4 nm’ye kadar düşebilir. Cihazın sinyal-gürültü oranı yaklaşık 100:1 civarındadır ve bu durum net görüntüler elde edilmesini sağlar. Ayrıca düşük voltaj (1–5 kV) ile çalışma özelliği, yumuşak ve iletken olmayan örneklerin bozulmadan incelenmesini mümkün kılar. Bu sayede biyolojik dokular veya polimer malzemelerde detaylı analiz yapılabilir.

Kimyasal Analiz Kapasitesi

FE-SEM sistemleri genellikle EDS (Energy Dispersive X-ray Spectroscopy) ile entegre çalışır. EDS, %0,1 hassasiyetle element tespiti yapabilir ancak hafif elementlerin (örneğin C, O) analizinde doğruluk sınırlamaları bulunmaktadır. Bu teknoloji sayesinde, örneklerin hem morfolojik hem de kimyasal bileşim bilgileri eş zamanlı elde edilebilir, bu da özellikle malzeme karakterizasyonunda büyük avantaj sağlar.

Örnek Hazırlama ve Vakum Koşulları

Yüksek vakum altında çalışan FE-SEM cihazlarında, yalıtkan örneklerin yüzeyine genellikle 5–10 nm kalınlığında altın veya karbon kaplama yapılması gerekir. Kaplama, yüzey yüklenmesini önler ve görüntü kalitesini artırır. Düşük vakum modunda çalışan modellerde kaplama ihtiyacı azalmakla birlikte, bu modlarda çözünürlük %10–20 oranında düşebilir.

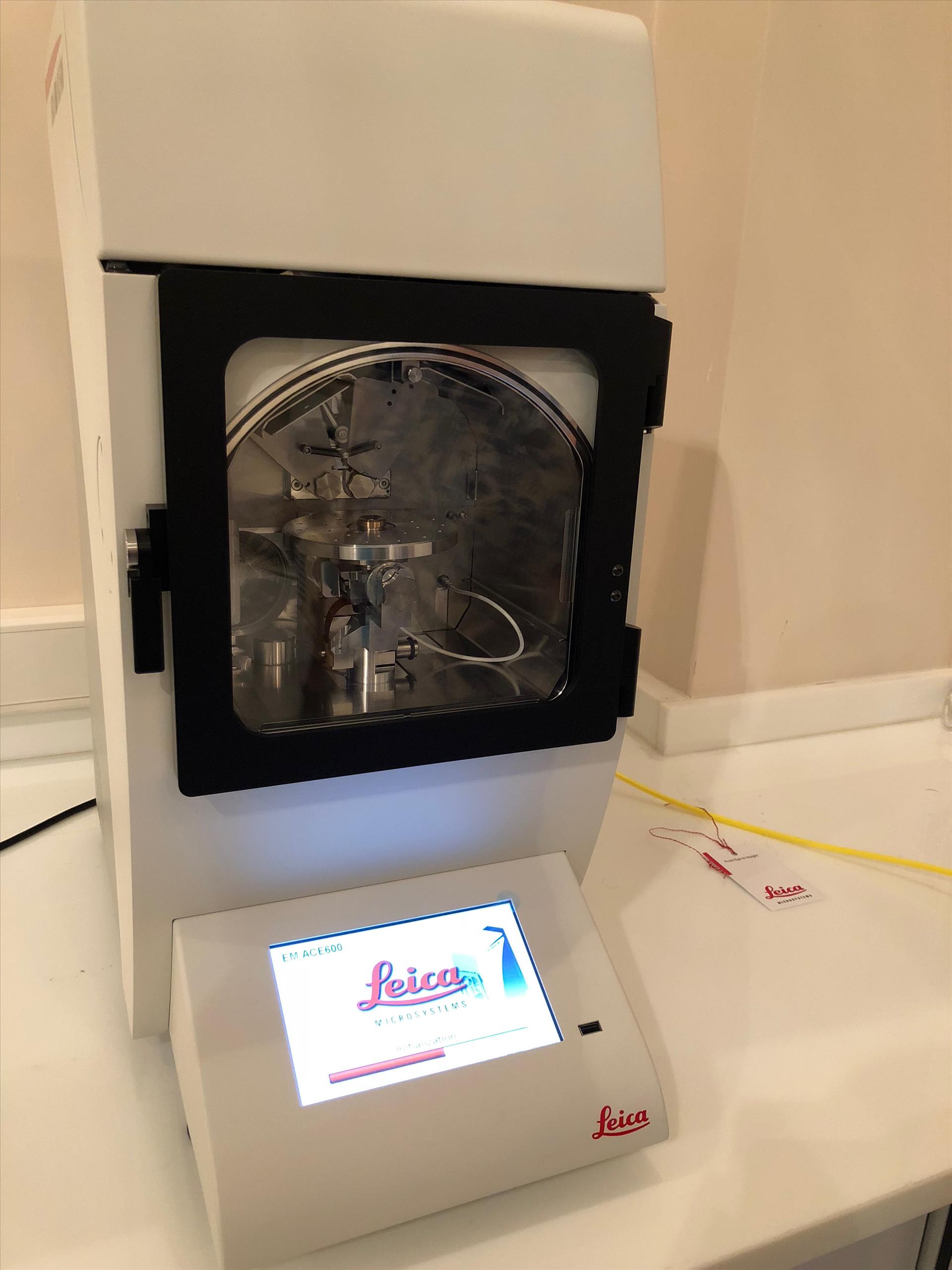

 ^{Kritik Nokta Kurutma (2)}

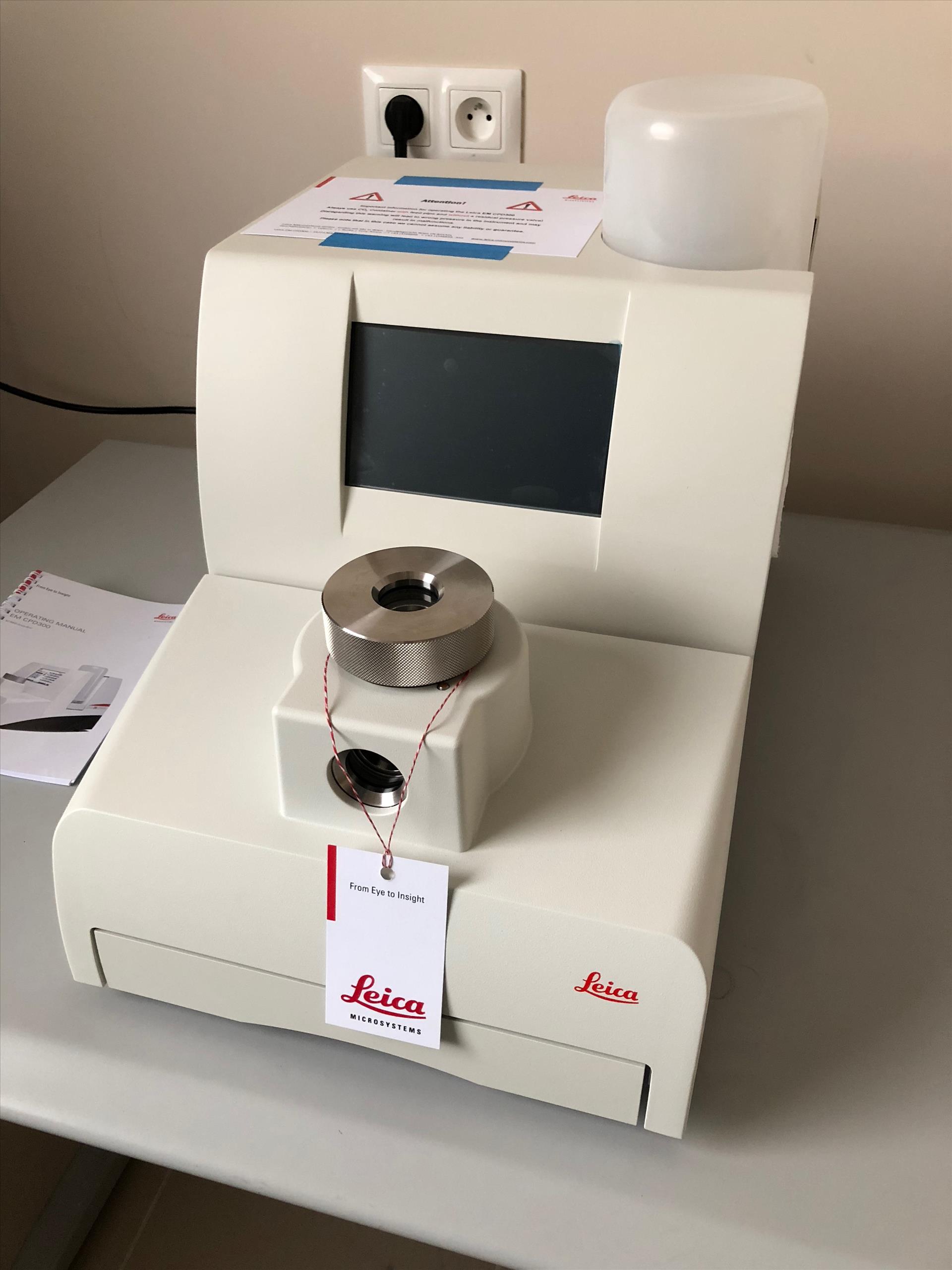

^{Numune kaplama (3)}

Kullanım Alanları ve Türkiye’den Örnekler

FE-SEM, nanoteknoloji, malzeme bilimi, biyomedikal mühendislik ve elektronik alanlarında yaygın kullanıma sahiptir. Örneğin, Türkiye’de Gazi Üniversitesi GUTMAM laboratuvarı nanoparçacık analizleri ve yüzey morfolojisi incelemelerinde FE-SEM’den faydalanmaktadır. Ayrıca grafen yapılarının detaylı görüntülenmesi ve kemik dokusu araştırmaları gibi uygulamalar Türkiye’de artan şekilde yapılmaktadır.
