Atmosferik Yeniden Giriş (Re-Entry)

+1 Daha

Kaydet

Paylaş

Alıntıla

Atmosferik yeniden giriş (re-entry), bir uzay aracının dünya atmosferine yörüngesel hızla girmesi ve bu süreçte meydana gelen aerotermodinamik, yapısal ve kinetik etkileşimin karmaşık bir bileşimini ifade eder. Re-entry sırasında aracın üzerinde yüksek ısı akıları, aerodinamik yükler ve dinamik basınçlar oluşur. Bu nedenle, re-entry teknolojileri; uzay aracının hızını azaltmak, ısıyı yönetmek, yapısal bütünlüğü korumak ve hedeflenen iniş noktasına doğru hareketini sağlamak üzere çok disiplinli tasarım optimizasyonlarını kapsar.

Re-entry konusu, sadece insanlı misyonlar açısından değil; aynı zamanda uydular, uzay enkazları ve yük kapsülleri gibi insansız yapıların da yeryüzüne geri dönüş süreçlerinde çok önemlidir. LEO'da görev yapan nesnelerin ömrü atmosferik sürtünme nedeniyle sınırlıdır; dolayısıyla çoğu kontrolsüz şekilde tekrar atmosfere girer ve bazı büyük parçalar yer yüzeyine ulaşabilir. Bu durum, insanlı alanlara düşme riski nedeniyle ulusal ve uluslararası düzenlemeler gerektiren ciddi bir sorun haline gelmiştir.

Re-entry analizleri, özellikle aerotermodinamik çözümler, yörünge tahminleri ve ısı yükü hesaplamalarının entegre şekilde ele alınmasını zorunlu kılar. Aracın ısıya maruz kalan yüzeylerinde oluşan şok dalgası üzerinde gerçekleşen gaz kinetiği, iyonizasyon ve termokimyasal reaksiyonlar, konvektif ve radyatif ısı transferi ile birlikte modellenmelidir. Fay-Riddell korelasyonu gibi çözümler stagnasyon noktasındaki ısı akısını tahmin etmek için kullanılırken, CFD destekli aerodinamik analizler aracın yüzey basıncı, sıcaklık dağılımı ve şok konfigürasyonlarını tanımlar.

Uzay aracının Dünya'ya dönüş anı tasviri (Yapay zeka ile oluşturulmuştur.)

Re-Entry Türleri

Atmosfere yeniden giriş süreci, uygulanacak yöntem ve aracın özelliklerine bağlı olarak farklı kategorilere ayrılabilir. Re-entry türleri, esasen aerodinamik kontrol seviyesi, yük taşıma kabiliyeti, manevra yeteneği ve itki sistemlerinin katılıp katılmaması gibi kriterlerle belirlenir. Kaynaklara dayalı olarak başlıca üç temel re-entry türü tanımlanabilir.

Balistik Giriş (Ballistic Re-entry)

Balistik giriş, atmosferik kontrollü olmayan, pasif bir yeniden giriş türüdür. Aracın herhangi bir kontrol yüzeyi veya yük taşıma geometrisi bulunmaz; giriş süreci tamamen yer çekimi ve atmosferik sürtünmenin etkisine bırakılır. Bu nedenle balistik re-entry, çok dik açılarla giriş yapar ve yüksek g kuvvetlerine maruz kalınmasına neden olur.

Bu tür re-entry, nükleer silah taşıyan ICBM'ler (Intercontinental Ballistic Missiles), çöküntüye uğrayan uydular ve pasif geri dönüş kapsülleri için yaygındır. Fay-Riddell korelasyonu ve benzeri modellerle bu girişlerdeki ısı yükleri tahmin edilirken, genellikle ablasyon tipi ısı koruma sistemleri (TPS) kullanılır.

Matematiksel modelleme: Balistik re-entry sistemleri için yörünge denklemleri genellikle 3 DOF ile modellenir:

dtdV=−D/m−gsin(γ)

dtdγ=(L/mV)−(g/V)cos(γ)

Burada, V hız, γ uçuş yolu açısı, D sürükleme kuvveti, L kaldırma kuvveti, r irtifa, m kütle, g yerçekimi ivmesidir. Ayrıca sürükleme kuvveti:

D=21CDρV2A

Balistik Re-Entry Tasviri (Yapay zeka ile oluşturulmuştur.)

Yük Taşıyan Giriş (Lifting-Body Re-entry)

Yük taşıyan (lifting) girişlerde, aracın aerodinamik yapısı kaldırıcı kuvvet oluşturarak atmosfere daha yumuşak bir girişe olanak tanır. Bu tür geometriye sahip bir aracın en büyük avantajı, manevra yapabilmesi ve g kuvvetlerini azaltabilmesidir.

Space Shuttle, HL-20, Dream Chaser gibi modern uzay uçakları bu türe örnektir. Giriş açıları optimize edilerek hem ısı yükleri yayılır hem de hedef iniş noktası hassasiyetle belirlenebilir. Aerodinamik kontrol yüzeyleri sayesinde re-entry corridor denilen dar aralıkta hareket kabiliyeti artar. Bu aracın tasarımı için çok seviyeli optimizasyon prosedürleri ve CFD destekli analizler şarttır.

Matematiksel modelleme: Kaldırma kuvveti, uçuş yolu açısını kontrol ederek yörüngede süratle frenleme sağlar. Denklemler:

dtdV=−(D/m)−gsin(γ)

dtdψ=mVcos(γ)L.sin(ϕ)

Yük Taşıyan Re-Entry Tasviri (Yapay zeka ile oluşturulmuştur.)

Retro-Propulsion Destekli Giriş (SRP - Supersonic Retro Propulsion)

SRP, özellikle yeniden kullanılabilir roketler için geliştirilmiş bir yeniden giriş teknolojisidir. Bu teknikte, aracın gövdesine entegre edilen motorlar, atmosferik giriş sırasında ters yönde ateşlenerek araca karşıt itki sağlar. Bu, aracın hem yavaşlamasını hem de şok dalgası yapısını kontrol etmesini sağlar.

SpaceX Starship ve Falcon 9 bu teknolojiyle donatılmış örneklere sahiptir. SRP'nin önemli etkilerinden biri, aracın taban bölgesindeki ısı yüklerini yeniden dağıtması ve aerodinamik çalkantıların azaltılmasıdır. Ancak, bu sistemler yüksek hesaplama gücü ve CFD/LES/RANS bazlı akış analizleri gerektirir.

SRP ile yapılan simülasyonlar, plüm etkileşimleri, şok-bölge yapıları ve son ısı yayılımının özellikle 40–55 km irtifalar arasında kritik olduğunu göstermiştir. Bu da SRP'nin sadece yavaşlatma değil, aynı zamanda yapısal dayanım ve ısı yükü kontrolü sağladığını da ortaya koyar.

Matematiksel modelleme: Retro-itki sistemlerinde toplam ivme denklemine ek bir itki terimi eklenir:

dtdV=−(D+TS)/m−gsin(γ)

Burada T_S, ters yönde uygulanan itkiyi temsil eder. Plüm-akım etkileşimi ve şok önleme etkisi, CFD ile ayrıca modellenir.

SRP sistemlerinde ayrıca:

Plüm-plüm etkileşimi
Plüm serbest akım etkileşimi
Afterburning ve reaktivite etkisi bulunur. Bu karmaşık yapı, LES ve RANS gibi sayısal çözümlerle hesaplanır.

Süpersonik Retro İtkili (SRP) Destekli Re-Entry Tasviri (Yapay zeka ile oluşturulmuştur.)

Termal Ortam ve Isıl Yükler

Atmosfere yeniden giriş sırasında karşılaşılan termal ortam, giriş yapan aracın hayatta kalabilmesi açısından en kritik mühendislik zorluklarından biridir. Hipersonik hızlarda (7–11 km/s) atmosferik moleküllerle çarpışma sonucu oluşan kinetik enerji, ani bir sıcaklık artışına ve ardından güçlü bir şok dalgasına neden olur. Bu olay, şok katmanı olarak adlandırılan yüksek sıcaklıklı bir bölge yaratır ve burada ısı transferi, hem konvektif hem de radyatif bileşenleri içerir.

Isı Transfer Mekanizmaları

Isı yükü, şok öncesi ve sonrası gaz sıcaklıkları, akış yoğunluğu ve aracın geometrisine bağlı olarak oluşur. Yeniden girişte toplam ısı akısı q_total, şu iki temel bileşenden oluşur:

q_total = q_convective + q_radiative

Konvektif Isı Akısı

Fay–Riddell korelasyonu, özellikle stagnasyon noktası için ısı akısını tahmin etmekte sıkça kullanılır:

qs=0.76.(prpe)0.5.(μeμr)0.5.cp.ρe.Ve3.rRn<svg xmlns="http://www.w3.org/2000/svg" width="400em" height="1.88em" viewBox="0 0 400000 1944" preserveAspectRatio="xMinYMin slice"><path d="M983 90 l0 -0 c4,-6.7,10,-10,18,-10 H400000v40 H1013.1s-83.4,268,-264.1,840c-180.7,572,-277,876.3,-289,913c-4.7,4.7,-12.7,7,-24,7 s-12,0,-12,0c-1.3,-3.3,-3.7,-11.7,-7,-25c-35.3,-125.3,-106.7,-373.3,-214,-744 c-10,12,-21,25,-33,39s-32,39,-32,39c-6,-5.3,-15,-14,-27,-26s25,-30,25,-30 c26.7,-32.7,52,-63,76,-91s52,-60,52,-60s208,722,208,722 c56,-175.3,126.3,-397.3,211,-666c84.7,-268.7,153.8,-488.2,207.5,-658.5 c53.7,-170.3,84.5,-266.8,92.5,-289.5z M1001 80h400000v40h-400000z"/></svg>

Burada:

p_e: şok sonrası yoğunluk,
V_e: şok sonrası hız,
R_n: burun yarıçapı,
r : akım hattı üzerindeki uzaklık.

Isı akısı genellikle 200–3000 kW/m² arasında değişebilir ve kısa süreli pik değerler çok daha yüksek olabilir

Radyatif Isı Akısı

Yüksek hız ve irtifalarda şok katmanında oluşan iyonize gazlar (plazma), termal denge dışı koşullarda radyasyonla enerji yayar. Bu enerji, özellikle 40–70 km aralığında yoğunlaşır. Radyatif ısı akısı, özellikle yüksek giriş hızlarında ve düşük yoğunluklu atmosferde önem kazanır. Bu radyasyon etkisi için:

şeklinde Stefan–Boltzmann denklemi uygulanır.

Akış Rejimleri ve Rejimin Isıl Etkisi

Re-entry sırasında araç, üç temel akış rejiminden geçer:

Serbest moleküler rejim (Yüksek irtifa): parçacıklar arası çarpışma ihmal edilebilir.
Geçiş rejimi (Knudsen sayısı 0.01–1): DSMC gibi moleküler modeller gerekir.
Kontinuum rejimi (Alt atmosfer): klasik Navier–Stokes çözümleri uygulanabilir.

Bu geçişlerin her biri, ısı akısının dağılımı ve hesaplama yöntemleri üzerinde doğrudan etkilidir.

Deneysel Gözlemler

DLR tarafından yürütülen hipersonik rüzgar tüneli testlerinde (H2K), 25 mm çaplı küresel problar üzerinde yapılan ölçümlerde elde edilen ısı akısı değerleri, teorik Fay–Riddell tahminleri ile %16’dan daha az sapma göstermiştir. Bu doğrulama, yeniden giriş araçlarının ön yüzeylerinde uygulanan korelasyonların güvenilirliğini pekiştirmiştir.

SRP Durumunda Termal Ortam

Retro-itki destekli sistemlerde (SRP), motorlardan çıkan sıcak gazların şok öncesi akımla etkileşimi sonucunda plüm alanında ciddi ısı birikimi gözlenir. Yapılan CFD tabanlı çalışmalarda, bu bölgedeki maksimum sıcaklıkların afterburning (ikincil yanma) etkisiyle %7–8 oranında arttığı ve yan duvarlardaki ısı akısının alt irtifalarda (~40 km) %80’e kadar artış gösterdiği belirlenmiştir.

Isıl Malzeme Seçimi ve TPS Etkileşimi

Yüksek sıcaklıklara dayanabilecek TPS sistemleri, ablasyon (Apollo), rejeneratif (roket nozulu) ve seramik kaplama (Space Shuttle) şeklinde sınıflandırılır. Radyatif yoğunlukların arttığı bölgelerde, genellikle karbon-karbon veya C/SiC bazlı paneller tercih edilir.

Re-Entry boyunca değişen ısı akısı, akış rejimi, sıcaklık ve SRP etkilerinin gösterilmesi (Yapay zeka ile oluşturulmuştur.)

Isı Koruma Sistemleri (TPS)

Atmosferik yeniden giriş sırasında bir uzay aracının maruz kaldığı şiddetli ısı yükleri nedeniyle, yapısal bütünlüğün korunması ve iç donanımın termal olarak güvenli tutulabilmesi için ısı koruma sistemleri (Thermal Protection Systems – TPS) kritik rol oynar. TPS sistemleri, yüzeye ulaşan toplam ısı akısını yönetmekle kalmaz, aynı zamanda konvektif ve radyatif bileşenlerin rejimsel etkilerine karşı da performans gösterir.

TPS Tasarım İlkeleri

TPS sistemlerinin amacı:

Şok katmanından kaynaklı yüksek sıcaklıkları karşılamak,
Isı akısını emerek veya yayarak aracın iç sıcaklığını sınırda tutmak,
Strüktürel dayanımı bozmadan görev profiline uyum sağlamaktır.

TPS seçiminde aşağıdaki parametreler belirleyici olur:

Maksimum ısı akısı qmaxq_{max}qmax.
Etkileşim süresi (re-entry süresi).
Malzemenin ısıl iletkenliği kkk, özgül ısısı cpc_pcp, yoğunluğu ρ\rhoρ.
Toplam kütle ve hacim sınırlamaları.
Çoklu kullanım (reusability) gereksinimi.

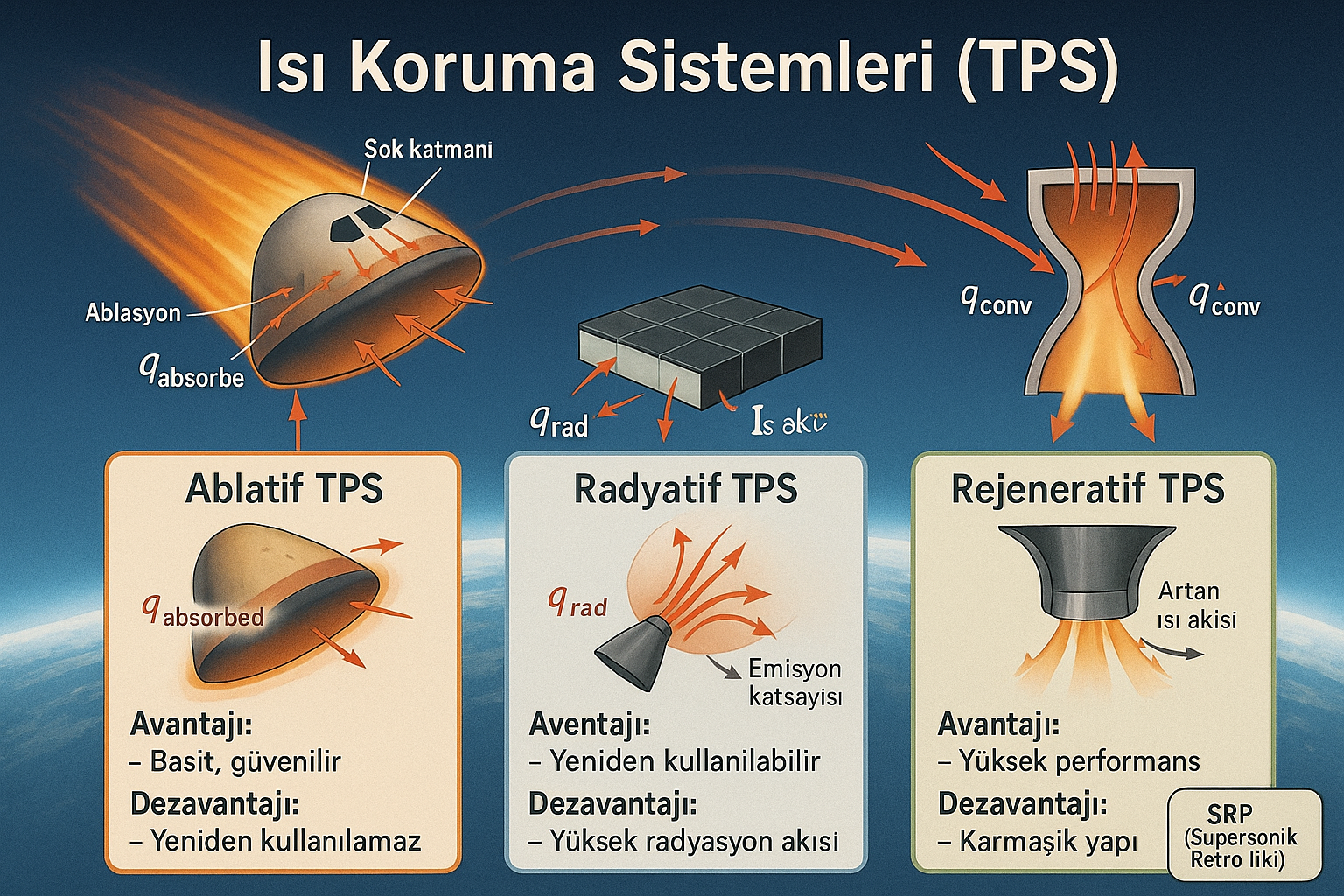

TPS Tipleri ve Özellikleri

Ablatif TPS

Ablatif TPS sistemleri, yüzeyin kontrollü buharlaşması veya kimyasal ayrışması yoluyla ısıyı absorbe eder. Malzeme, ısı enerjisini hem kimyasal reaksiyonlarla hem de katman kaybıyla uzaklaştırır.

Kullanım örnekleri: Apollo, Orion kapsülleri.

Malzemeler: Fenolik reçineli karbon, PICA (Phenolic Impregnated Carbon Ablator), AVCOAT.

Termal davranış:

q_absorbed= m_abl* q_m+ q_conductive

m_abl: ablasyon hızı,
q_m: malzemenin özgül buharlaşma ısısı.

Avantajı: Yüksek ısı yüklerinde etkilidir.

Sınırlılığı: Tek kullanımlıktır, yüzey malzemesi kaybı yaşanır.

Rejeneratif TPS

Sıvı veya gaz fazında bir soğutucu akışkanın yüzey altında dolaştırılmasıyla çalışan TPS türüdür. Genellikle motor nozul duvarlarında kullanılır.

Kullanım örnekleri: Roket motoru nozzle soğutma kanalları.

Model:

q_conv = h * (T_wall - T_collant)

Bu sistemler aktif olduğu için karmaşık pompalama ve ısı eşanjör sistemlerine ihtiyaç duyar.

Radyatif (Refrakter) TPS

Yüksek erime sıcaklığına sahip seramik veya kompozit malzemelerle yüzey sıcaklığı artışı tolere edilir. Enerji, yüzeyden dışarı radyasyonla yayılır.

Kullanım örnekleri: Space Shuttle karoları, X-37B, EXPERT (ESA).

Malzemeler: RCC (Reinforced Carbon–Carbon), C/SiC, bor karbür, zirkonyum oksit seramikleri.

Radyatif denge:

q_rad = ϵ∗σ * (Ts4−Te4)

ϵ: emisyon katsayısı,
T_surf: yüzey sıcaklığı,
σ: Stefan–Boltzmann sabiti.

Avantajları: Yüksek sıcaklıklarda dayanım ve çoklu kullanım.

Sınırlılıkları: Kırılganlık ve maliyet.

SRP Sistemleriyle TPS Etkileşimi

Supersonik Retro-Propulsion (SRP) uygulamalarında TPS gereksinimleri klasik rejimlerden farklıdır. SRP motorlarının çıkış gazları ile serbest akımın çarpıştığı bölgelerde, özellikle taban bölgesinde (aft-body) yüksek sıcaklık plümleri ve afterburning reaksiyonları oluşur.

Gözlemler:

39.5 km irtifada, SRP plüm etkisiyle yan duvar ısı akısı %50–85 artabilir.
TPS yüzey sıcaklığına göre ısı yükü, motor konfigürasyonuna bağlı olarak değişir (Mod A, B, C).

Bu bağlamda TPS tasarımı yalnızca aerodinamik akışa değil, aynı zamanda jet plümleriyle etkileşime göre optimize edilmelidir.

TPS Performansının Değerlendirilmesi

TPS sistemlerinin doğrulanması için hem rüzgar tüneli testleri hem de sayısal simülasyonlar kullanılır. Örneğin, H2K hipersonik rüzgar tünelinde yapılan testlerde kullanılan TPS malzemelerinin konvektif ısı akısına karşı davranışları, teorik tahminlerle %15 sapma içinde kalmıştır.

Ayrıca LES (Large Eddy Simulation), RANS (Reynolds Averaged Navier-Stokes) ve kimyasal reaksiyon simülasyonları, TPS’nin detaylı analizinde kullanılmaktadır.

Yapay zeka ile oluşturulmuştur.

Aerodinamik ve Yapısal Optimizasyon

Yeniden giriş araçlarının atmosferle etkileşimi sırasında karşılaştığı yoğun aerodinamik yükler ve ısıl çevre koşulları, yalnızca dış geometrinin değil; aynı zamanda iç yapısal bileşenlerin de optimize edilmesini gerektirir. Bu bağlamda aerodinamik şekil, plazma-akış etkileşimleri ve malzeme-mekanik uyumu birlikte ele alınmalıdır. Yeniden giriş başarısı, aracın hem çevresel yüklerle baş edebilmesine hem de görev profiline uygun manevra kabiliyetine sahip olmasına bağlıdır.

Aerodinamik Şekil Optimizasyonu

Atmosfere yüksek hızla giren bir aracın önündeki şok dalgası, geometrisine bağlı olarak şekillenir. Blunt-body (küt burun) geometriler, şok dalgasını aracın yüzeyinden uzaklaştırarak termal yüklerin azaltılmasını sağlar. Lifting-body tasarımlar ise manevra kabiliyetini ve doğrulukla inişi ön plana çıkarır.

Kullanılan temel geometriler:

Küresel konik (Apollo, Orion): Düşük L/D (Lift-to-Drag) oranı, güvenli ama düşük manevra.
Blunt-cone: Geniş burun yarıçapı, maksimum şok dalgası mesafesi.
Lifting-body (Dream Chaser, HL-20): L/D ≈ 0.3–0.5, yönlendirme kabiliyeti yüksek.
Dönel simetrik geometriler: 3D analiz gerektirir, özellikle hipersonik rejimlerde önemlidir.

Yüksek sıcaklık etkilerinde aerodinamik davranışın belirlenmesi için, Navier-Stokes denklemlerine dayalı çözümler gereklidir. Özellikle plazma ve yüksek sıcaklık etkilerinin devrede olduğu yeniden girişlerde, kimyasal denge dışı akış etkileri de dikkate alınmalıdır.

CFD Tabanlı Akış Simülasyonları

Yeniden giriş araçları için aerodinamik analizlerde kullanılan temel sayısal yöntemler şunlardır:

RANS (Reynolds Averaged Navier–Stokes): Ortalama akış özelliklerini tahmin eder.
LES (Large Eddy Simulation): Türbülans modellemesinde daha ayrıntılı ve zamana bağlı çözüm sunar.
Hybrid RANS/LES (RES yöntemi): Özellikle SRP (Supersonik Retro Propulsion) etkilerinde uygulanır.

Örnek uygulama: SRP içeren konfigürasyonlarda, motor plümleriyle serbest akım arasındaki etkileşimler hem kaldırma kuvvetini hem de geri sürüklemeyi etkiler. Bu durumda, nozzle yerleşimi (merkezi veya eksantrik) aerodinamik momenti doğrudan değiştirir. Simülasyonlarda 22-nozullu bir yapıda, farklı retro-itki kombinasyonları (Mod A, B, C) ile elde edilen aerodinamik performanslar analiz edilmiştir.

Kritik çıktılar:

Şok dalgası şekli ve mesafesi.
Plüm-serbest akım etkileşimi.
Yan yükler ve simetrik olmayan akım etkileri.
Plazma sonrası rejyonlarda türbülans artışı.

Yapısal Yükler ve Malzeme Seçimi

Aerodinamik şekil, yalnızca akış dinamiğini değil; aynı zamanda iç yapısal yüklerin dağılımını da etkiler. Özellikle yüksek dinamik basınç altında, yüzey ve iç yapılar arasındaki ısı farklılıkları termal gerilimler oluşturur.

Yapısal optimizasyon unsurları:

Maksimum yük noktalarının belirlenmesi.
Termal genleşme analizleri.
Çok eksenli gerilme bölgelerinde deformasyon izleme.

Malzeme yaklaşımı: EXPERT aracı gibi yapılar, burun kısmında C/SiC, yan panellerde PM1000 ve kanat yüzeylerinde seramik alaşımlı kompozitler ile farklı yük rejimlerine optimize edilmiştir.

MDO (Multidisipliner Tasarım Optimizasyonu)

Aerodinamik, ısı transferi ve yapısal mekanik disiplinlerinin birlikte optimize edilmesi, yeniden giriş aracının sistem düzeyinde performansını artırır.

MDO bileşenleri:

Aerodinamik yük dengelemesi (moment/manevra uyumu).
Isı koruma sistemleriyle yapısal malzeme geçişleri.
Kütle-minimizasyonu altında dayanıklılık optimizasyonu.

Bu tür analizlerde genetik algoritmalar, parametrik modelleme ve yapı-akı çift yönlü analizler birlikte yürütülür.

Yörünge Tahmini ve Re-Entry Simülasyonları

Uzay araçlarının atmosfere yeniden giriş süreci yalnızca aerodinamik koşullarla değil, aynı zamanda hassas yörünge propagasyon teknikleriyle de doğrudan ilişkilidir. Geri dönüşün tam zamanının ve konumunun doğru şekilde tahmin edilebilmesi için hem atmosferik koşullar hem de yörünge verisi yüksek duyarlılıkla analiz edilmelidir. Bu süreçte kullanılan başlıca veri türü, halka açık olarak sunulan TLE (Two Line Element) setleridir. TLE’ler, düşük doğruluklu olmakla birlikte, uygun filtreleme ve parametrik tahmin teknikleri ile yüksek doğruluklu yeniden giriş tahminlerine dönüştürülebilir.

TLE Temelli Yörünge Verisi ve SGP4 Modeli

TLE verisi, ABD Uzay Komutanlığı (USSTRATCOM) tarafından sağlanmakta olup, SGP4/SDP4 adlı yörünge propagasyon modelleri ile kullanılmak üzere tasarlanmıştır. Bu modeller, yalnızca en baskın yörünge bozucu kuvvetleri (J2–J5 yerçekimi harmonikleri, atmosferik sürüklenme, Güneş ve Ay çekimi, güneş radyasyonu basıncı) dikkate alır.

Ancak bu sınırlı modelleme kapsamında, yeniden giriş sürecinin son evrelerinde ortaya çıkan atmosferik yoğunluk değişimleri ve tutarsız TLE'ler yüksek hata üretimine neden olabilir. Bu sebeple daha gelişmiş tahmin sistemleri, TLE’lerin istatistiksel filtreleme ile iyileştirilmesini ve balistik katsayı (BC) gibi fiziksel parametrelerin yeniden türetilmesini zorunlu kılar.

TLE Filtreleme ve Sıralama Yöntemleri

Yeniden giriş öngörülerinin doğruluğunu artırmak için TLE veri setleri aşağıdaki aşamalardan geçirilerek filtrelenir:

Aynı gün içinde yayımlanan düzeltilmiş TLE’lerin ayıklanması.
Zaman aralığı fazla olan (boşluklu) TLE sekanslarının ayrılması.
Aykırı ortalama hareket (mean motion) değerine sahip TLE’lerin tespiti.
Perigee yüksekliği ve eğim açısında istatistiksel sapma gösteren kayıtların elenmesi.
Negatif B* (drag benzeri katsayı) değerine sahip TLE’lerin dışlanması.

Bu işlemler, Theil-Sen-Siegel regresyon analizi gibi sağlam (robust) istatistiksel yöntemlerle yapılır.

Balistik Katsayı (BC) ve SRP Katsayısı Türevleri

TLE’lerde doğrudan fiziksel balistik katsayı (BC) verilmez. Ancak, B* katsayısından türetilen ve daha doğru propagasyon araçlarında kullanılmak üzere yeniden ölçeklendirilen BC değeri aşağıdaki eşitlikle elde edilir:

BC değeri:

BC=mCD∗A

şeklinde tanımlanır. Burada:

C_D: sürükleme katsayısı,
A: projeksiyon alanı,
m: kütle.

Ayrıca güneş radyasyonu basıncına duyarlılığı temsil eden SRPC katsayısı da benzer şekilde türetilir:

SRPC=mCR∗A

Bu parametrelerin tahmini, TLE’lerden yola çıkarak fiziksel modellemeye geçiş için kritik öneme sahiptir.

Sayısal Propagatörler ve Yeniden Giriş Tahmini

Doğruluğu artırmak amacıyla kullanılan yüksek duyarlıklı sayısal propagasyon araçları, çok daha gelişmiş kuvvet modelleri içerir. Özellikle:

FOCUS (Fast Orbit Computation Utility Software): Hassas sayısal propagasyon aracı.
RAPID: FOCUS propagatörünü ve OrbGen’i entegre şekilde kullanarak yeniden giriş zamanlaması belirler.
SCARAB / SESAM: ESA destekli, yeniden giriş ve hayatta kalma analizleri içeren platformlar.
DAS / ORSAT (NASA): Parçalanma ve ısı yükü modellemesi ile entegre yeniden giriş tahmin analizleri.
RSTT (Avustralya): Monte Carlo simülasyonlarla olası yörüngeler ve çarpışma alanları için istatistiksel güvenlik şablonları üretir.

Belirsizlikler ve Önemli Parametreler

Yeniden giriş tahminlerinde hata paylarını etkileyen ana unsurlar şunlardır:

Atmosferik yoğunluk model farkları: NRLMSISE-00, JB2006 gibi modellerin güneş aktivitesi ve jeomanyetik etkilere duyarlılığı.
Güneş rüzgarı ve F10.7 verisi belirsizlikleri.
Yapısal ayrışma (fragmentasyon) zamanlamasındaki bilinmezlik.
TLE verisinde ani sekmeler, güncelleme eksiklikleri.

Bu değişkenlerin etkilerini azaltmak için simülasyonlar, 6-DOF (altı serbestlik dereceli) sistem modelleri ve olasılık temelli senaryolarla yürütülür. Örneğin, RSTT sistemi içinde her olası parçalanma senaryosu için ayrı güvenlik şablonu oluşturulur ve sonuçlar harita temelli istatistiksel risk çıktıları olarak sunulur.

Risk Değerlendirmesi ve Güvenlik Analizi

Atmosferik yeniden girişin sadece mühendislik değil; aynı zamanda operasyonel ve stratejik güvenlik boyutu da vardır. Özellikle kontrolsüz yeniden giriş yapan uydular, roket kademeleri ve numune kapsülleri; yoğun yerleşim alanlarına düşmeleri hâlinde can ve mal kaybına neden olabilecek fiziksel tehdit oluşturur. Bu nedenle risk analizi, sadece “yeniden girdi mi?” sorusundan öte, “nerede, nasıl ve ne kadar tehlikeyle girdi?” sorularını da yanıtlamalıdır.

Risk Değerlendirme Kriterleri

Riske konu olan temel faktörler şunlardır:

Yapısal parçalanma sonrası yere ulaşabilecek parça sayısı ve büyüklüğü.
Yüzeye çarpma enerjisi ve kazazedelik alanı.
Etki alanındaki nüfus yoğunluğu, altyapı ve varlık hassasiyeti.

Risk değerlendirmesinde genellikle kullanılan eşik değer:

P_casualty< 1 x 10^-4(1 / 10.000)

Yani yeniden giriş sırasında yere düşen parçalardan birinin insanlara zarar verme olasılığı 10.000'de 1’i geçmemelidir. Bu eşik, ESA, NASA ve Avustralya Uzay Ajansı tarafından kabul edilen üst sınırdır.

Parçalanma (Break-up) ve Hayatta Kalma (Survivability) Analizi

Yüksek hızla atmosfere giren araçların çoğu, belli bir irtifada yapısal bozulmaya uğrar. Bu olay "aerodinamik parçalanma" (aerodynamic break-up) olarak tanımlanır. Genellikle bu bozulma, aşağıdaki eşiklerden birine ulaşıldığında gerçekleşir:

Aerodinamik yük > yapısal dayanım limiti
Sıcaklık > erime noktası
Basınç farkı > sızdırmazlık toleransı

Bu parçalanma sonrası oluşan her bir parça için ayrı termal ve balistik analiz yapılmalıdır. Hayatta kalan parçaların yeryüzüne ulaşması, yapı malzemesine, kütlesine, şekline ve oryantasyonuna bağlıdır. Tipik olarak çelik motor parçaları, titanyum alaşımlı tanklar ve kalın yapısal parçalar atmosfere direnç gösterebilir

Fraktal Parçalanma (Fractal Fragmentation) Modeli

Avustralya Savunma Bilimi ve Teknoloji Organizasyonu tarafından geliştirilen RSTT (Range Safety Template Toolkit) sistemi, klasik parçalanma modellerinin ötesinde fraktal temelli bir yaklaşım sunar.

Model prensibi:

Her bir parça, kinetik enerjiye göre yeniden bölünme potansiyeline sahiptir.
Parçalanma süreci, fraktal yapıda dallanarak ilerler.
Her bölünme, önceki parçanın enerjisiyle orantılıdır.
Patlama, aerodinamik kopma ve birleşik olaylar bu model içinde eşzamanlı ele alınır.

Bu yöntem, geleneksel “sabit parça sayısı” tahminlerinden daha gerçekçi ve olasılıksal yaklaşımlar sunar.

Kazazedelik Alanı ve Etki Profili

Kazazedelik alanı (casualty area), bir parçanın yere çarptığında zarar verme potansiyeli olan alanı tanımlar. Tipik olarak 5–30 m² arasında değişir. Daha büyük, sert ve yassı parçalar daha geniş alanı tehdit eder.

Örnek: 100 kg kütleli, çelikten yapılmış ve ısıya dayanıklı bir parça; 40–60 km irtifada parçalanmayan bir yol izlediğinde, yerde 10–20 m²’lik doğrudan etki alanına sahip olabilir.

Etkili risk hesaplaması için gereklidir:

Parçaların etki alanı (A_c)
Toplam nüfus yoğunluğu (ρ_pop)
Olası çarpma konumları (Monte Carlo ile modellenir)

P_causalty = i∑P_{impact, i}* A_c,i* ρ_pop,i

Bu formül, parça bazlı çarpma olasılıklarını ve zemin üzerindeki etkileri istatistiksel olarak toplar.

RSTT: Şablon Bazlı Güvenlik Analizi

Range Safety Template Toolkit (RSTT), 6-DOF dinamik modellemeye dayalı olarak, tüm olası arıza senaryolarını simüle eder. Her senaryo için “zemin etki noktası bulutu” (ground impact point cloud) oluşturur ve bu noktaları kullanarak güvenlik şablonları üretir:

1×10⁻⁶ eşpotansiyel eğrileri: En uzak beklenen çarpma.
%95 etki alanı: Göreli yüksek olasılık taşıyan ana bölge.
Ölüm veya hasar olasılığına göre kodlanmış haritalar.

Bu şablonlar, operasyon öncesi planlamada ve regülasyon gereği risk değerlendirmesinde kullanılır. Uçuş koşulları, taşıyıcı sistem geometrisi ve parçalanma zamanı gibi veriler şablonların şekline doğrudan etki eder.

Modern Re-Entry Araçları ve Tasarım Stratejileri

Uzay teknolojilerindeki ilerlemeler, yeniden giriş araçlarının yalnızca görev başarımını değil, aynı zamanda yeniden kullanılabilirlik, yönlendirilebilirlik, iniş hassasiyeti ve maliyet etkinliği gibi parametreleri de ön plana çıkarmıştır. Modern re-entry sistemleri; aerodinamik şekil, malzeme mühendisliği, ısı koruma sistemleri (TPS), manevra sistemleri ve itki stratejilerinde geleneksel yaklaşımların ötesine geçen entegre çözümler sunmaktadır.

Dream Chaser (Sierra Nevada Corporation)

Dream Chaser, NASA'nın “Commercial Resupply Services” programı kapsamında geliştirilen ve kargo taşımak üzere tasarlanmış kanatlı, mini uzay uçağıdır.

Temel Özellikler:

Yapı: Blended Wing Body (BWB) tasarımı ile yüksek aerodinamik verim.
Yeniden Kullanım: 15’e kadar uçuşa dayanıklı TPS kaplaması.
İniş: Konvansiyonel piste yatay iniş (runway landing).
TPS: Silikon karbür (SiC) temelli seramik paneller ile radyatif ısıya dayanıklı yapı.
L/D Oranı: Yüksek kaldırma/sürükleme oranı sayesinde yumuşak manevralı giriş.

Bu araç, düşük G kuvvetli inişi ve geniş çapraz menzili sayesinde hassas yük ve insanlı görevler için potansiyel taşımaktadır.

Dream Chaser Uzay Uçağı CRS-2 Görev Animasyonu (YouTube/Sierra Space)

SpaceX Starship

Starship, tamamen yeniden kullanılabilir, derin uzay görevlerine yönelik tasarlanmış çift kademeli bir uzay aracıdır. Yeniden giriş stratejisi, klasik TPS sistemlerinin ötesinde, aktif ve pasif termal koruma kombinasyonlarına dayanır.

Öne Çıkan Stratejiler:

SRP (Supersonic Retro Propulsion): Atmosferik frenleme sırasında motorla ters yönde itki oluşturularak hız azaltılır.
TPS: Paslanmaz çelik (304L/301) dış yüzey + aktif su buharı enjeksiyon sistemi.
Aerodinamik Kontrol: Gövde üstüne yerleştirilen büyük flaperonlar sayesinde yönlendirme yapılır.
Yüzey: Ayna gibi cilalı dış yüzey ile ısı radyasyonunun maksimize edilmesi hedeflenir.
Simülasyonlar: SRP esnasında yan duvarlardaki ısı akısında %50–85 artış gözlemlenmiş ve CFD analizleriyle optimize edilmiştir.

Bu yapı, TPS bakım gereksinimini minimize ederek tekrar kullanılabilirliğe hizmet eder.

SpaceX Starship aracını fırlatması ve ardından Super Heavy güçlendirici roketini fırlatma rampasında yakalaması örneği (YouTube/SpaceX)

EXPERT (ESA)

EXPERT (European Experimental Re-entry Testbed), ESA tarafından geliştirilen ve yeniden giriş teknolojilerini test etmek amacıyla tasarlanmış düşük boyutlu bir araçtır.

Tasarım Özellikleri:

TPS Konfigürasyonu:
- Burun: C/SiC kompozit.
- Gövde yanları: PM1000 alaşımı.
- Kanat yüzeyleri: Seramik astarlı fiber takviyeli paneller.
Sensörleştirme: 200'den fazla sensör ile uçuş boyunca sıcaklık, basınç ve yüzey akısı ölçümleri yapılması amaçlanmıştır.
Simülasyon Alanı: Termal soyutlama ve radyatif yoğunluklar için yer testleri yapılmıştır.

Araç, pasif ve aktif TPS tasarımlarının uçuşta performansını gözlemlemek üzere modüler hale getirilmiştir.

ESA Cluster Mission uydularının re-entry animasyonu (YouTube/VideoFromSpace)

X-37B (USAF)

X-37B, Amerikan Hava Kuvvetleri tarafından kullanılan insansız ve yeniden kullanılabilir bir uzay uçağıdır.

Öne Çıkan Özellikler:

Yatay iniş yapabilen lifting-body konfigürasyonu.
Karma seramik TPS sistemi: RCC burun, ASTROQUARTZ takviyeli kenarlar.
Operasyonel ömür: Bir görevde 780 güne kadar yörüngede kalabilme kabiliyeti.

Bu araç, kontrollü yeniden giriş stratejilerinin askeri ve keşif amaçlı kullanımına dair önemli bir örnektir.

Amerikan Hava Kuvvetlerine ait X-37B Görev Uçuşu Animasyonu (YouTube/Space Renaissance)

Ortak Tasarım Eğilimleri ve Stratejik Kriterler

Modern re-entry araçlarında yaygın olarak gözlenen tasarım eğilimleri:

Bu eğilimler, çoklu görev senaryolarına uygun, düşük maliyetli ve güvenli yeniden girişler için standart haline gelmektedir.

Sen de Değerlendir!

0 Değerlendirme

Yazar Bilgileri

YazarBeyza Nur Türkü16 Mayıs 2025 00:44

Etiketler

#Re-Entry #Yörünge tahmini #Supersonic Retro Propulsion (SRP)#Isı koruma sistemi (TPS)#Aerotermodinamik #Atmosferik yeniden giriş

Tartışmalar

Henüz Tartışma Girilmemiştir

"Atmosferik Yeniden Giriş (Re-Entry)" maddesi için tartışma başlatın

Tartışmaları Görüntüle

İçindekiler

Re-Entry Türleri
- Balistik Giriş (Ballistic Re-entry)
- Yük Taşıyan Giriş (Lifting-Body Re-entry)
- Retro-Propulsion Destekli Giriş (SRP - Supersonic Retro Propulsion)
Termal Ortam ve Isıl Yükler
- Isı Transfer Mekanizmaları
  - Konvektif Isı Akısı
  - Radyatif Isı Akısı
- Akış Rejimleri ve Rejimin Isıl Etkisi
- Deneysel Gözlemler
- SRP Durumunda Termal Ortam
- Isıl Malzeme Seçimi ve TPS Etkileşimi
Isı Koruma Sistemleri (TPS)
- TPS Tasarım İlkeleri
- TPS Tipleri ve Özellikleri
  - Ablatif TPS
  - Rejeneratif TPS
  - Radyatif (Refrakter) TPS
- SRP Sistemleriyle TPS Etkileşimi
- TPS Performansının Değerlendirilmesi
Aerodinamik ve Yapısal Optimizasyon
- Aerodinamik Şekil Optimizasyonu
- CFD Tabanlı Akış Simülasyonları
- Yapısal Yükler ve Malzeme Seçimi
- MDO (Multidisipliner Tasarım Optimizasyonu)
Yörünge Tahmini ve Re-Entry Simülasyonları
- TLE Temelli Yörünge Verisi ve SGP4 Modeli
- TLE Filtreleme ve Sıralama Yöntemleri
- Balistik Katsayı (BC) ve SRP Katsayısı Türevleri
- Sayısal Propagatörler ve Yeniden Giriş Tahmini
- Belirsizlikler ve Önemli Parametreler
Risk Değerlendirmesi ve Güvenlik Analizi
- Risk Değerlendirme Kriterleri
- Parçalanma (Break-up) ve Hayatta Kalma (Survivability) Analizi
- Fraktal Parçalanma (Fractal Fragmentation) Modeli
- Kazazedelik Alanı ve Etki Profili
- RSTT: Şablon Bazlı Güvenlik Analizi
Modern Re-Entry Araçları ve Tasarım Stratejileri
- Dream Chaser (Sierra Nevada Corporation)
- SpaceX Starship
- EXPERT (ESA)
- X-37B (USAF)
- Ortak Tasarım Eğilimleri ve Stratejik Kriterler

Bu madde yapay zeka desteği ile üretilmiştir.
