Birleşik Modelleme Dili (UML)

Birleşik Modelleme Dili (Unified Modeling Language - UML), yazılım teknolojilerinin karmaşıklığı ve yazılım projelerinin ölçeğinin yıllar geçtikçe artmasından dolayı standart, anlaşılır ve ortak bir görsel modelleme dili oluşturma düşüncesi ile ortaya çıkmıştır. UML, bir programlama dili değil, bir modelleme dilidir. Temel amacı, yazılım sistemlerinin tasarımını, yapısını ve davranışlarını standart bir şekilde görselleştirmektir. İnşaat mühendisliğinde kullanılan planlar (blueprint) nasıl bir bina projesini şekillendiriyorsa, UML de yazılım projeleri için aynı işlevi görür.

UML, özellikle nesne yönelimli yazılım geliştirme paradigmalarına dayanmaktadır ve farklı bakış açılarına sahip paydaşların (analistler, tasarımcılar, geliştiriciler, test uzmanları, yöneticiler) sistemleri ortak bir dille anlamalarını sağlar. Bu sayede karmaşık yazılım sistemlerinin görsel tasarımı, dokümantasyonu ve geliştirilmesi kolaylaşır.

Birleşik Modelleme Dilinin Tarihsel Gelişimi

Birleşik modelleme dilinin kökeni, 1980’li yılların sonlarına ve 1990’lı yılların başlarına uzanır. O dönemde, nesne yönelimli programlama (OOP) hızla yaygınlaşırken, bu yaklaşımı temsil edecek ortak bir modelleme standardı bulunmuyordu. Alanın öncülerinden James Rumbaugh, Grady Booch ve Ivar Jacobson, kendi yöntemlerini geliştirmişlerdi: Rumbaugh’un Object Modeling Technique (OMT) yöntemi analizde, Booch’un yöntemi tasarımda, Jacobson’ın Object-Oriented Software Engineering (OOSE) yöntemi ise kullanım senaryolarında güçlüydü.

Bu üç önemli figür, 1994 yılında Rational Software çatısı altında birleşerek yöntemlerini ortak bir çatı altında birleştirdiler. Bu birleşimden doğan dil, “Birleşik Modelleme Dili” olarak adlandırıldı. 1997 yılında Object Management Group (OMG) tarafından UML 1.0 sürümü standart olarak kabul edildi. Bu standardizasyon süreci, IBM, Microsoft, HP, Oracle gibi devlerin de dahil olduğu UML Partners konsorsiyumu tarafından desteklendi.

Zamanla, UML’nin bazı eksiklikleri (karmaşık semantik, genişletilebilirlik sorunları, standart eksiklikleri) tartışıldı ve 2005 yılında UML 2.0 yayımlandı. UML 2.x sürümleriyle birlikte 9 temel diyagram sayısı 13’e çıkarıldı, meta-modelleme kavramları geliştirildi ve ISO 19505-1 / 19505-2 standardı ile uluslararası standart haline getirildi. UML’nin bu gelişim süreci, yazılım endüstrisinin ortak bir görsel dil ihtiyacına cevap olarak şekillendi.

Birleşik Modelleme Dilinin Amacı ve Temel Felsefesi

Birleşik Modelleme Dili’nin (UML) amacı, yazılım mühendisliğinde giderek karmaşıklaşan sistemlerin görselleştirilmesini, belgelenmesini, inşa edilmesini ve belirtilmesini kolaylaştıracak standart bir notasyon dili sunmaktır. UML bir programlama dili değil, farklı yazılım geliştirme metodolojileri ve dilleri ile uyumlu evrensel bir modelleme dilidir.

UML’nin temel felsefesi:

• Görselleştirerek düşünme: Karmaşık kavramları ve soyut işlevleri şemalarla somutlaştırır.
• Paydaşlar arası ortak dil: Yazılım geliştiriciler, sistem analistleri, iş birimi yetkilileri, test uzmanları ve yöneticiler, UML sayesinde ortak bir diyagram dilinde anlaşır.
• Yeniden kullanılabilirlik ve modülerlik: Sistem bileşenlerinin tekrar kullanılabilir şekilde tasarlanmasını sağlar.
• Dili metodolojiden ayırmak: UML bir metodoloji dikte etmez, bu sayede her kuruluş kendi yazılım geliştirme sürecine entegre edebilir.

Meta-Modelleme ve Dil Birimleri

UML’nin kuramsal altyapısında meta-modelleme hayati bir yer tutar. UML 2.x, modelleme kavramlarını dört hiyerarşik düzeyde tanımlar:

1. M0 (Gerçek Düzey): Çalışma zamanında var olan nesneler (ör. bir sınıfın örneklenmiş hali).
2. M1 (Kullanıcı Modeli): UML diyagramları (sınıf diyagramı, paket diyagramı vb.).
3. M2 (Meta-Model): UML diyagramlarının kurallarını ve yapısal ilişkilerini belirler.
4. M3 (Meta-Meta Model): Meta-Object Facility (MOF) aracılığıyla meta-modelin kendisini tanımlar.

Bu yapı sayesinde, UML yalnızca sistemlerin değil, kendi kendisinin de tanımlı, kural bazlı ve genişletilebilir bir dil olmasını sağlar. Bu katmanlı yapı, OCL (Object Constraint Language) gibi tamamlayıcı dillerle desteklenir.

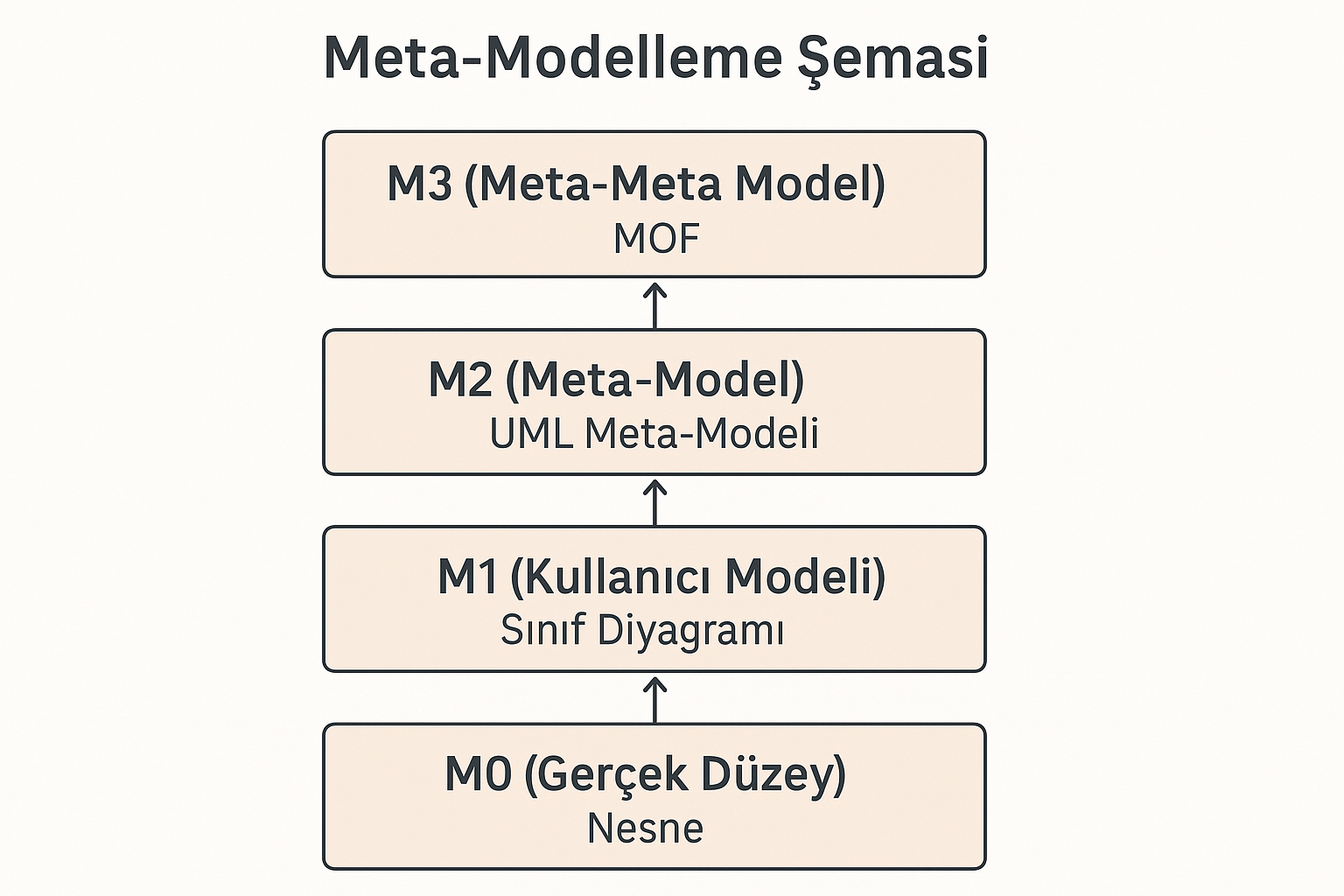

Meta Modelleme Yapısı (Yapay zeka ile oluşturulmuştur.)

Dil Birimleri, UML’nin soyut yapı taşlarıdır:

• Sınıf (Class): Nesnelerin şablonu.
• Bileşen (Component): Yazılım modülleri.
• Birleşik Yapı (Composite Structure): Bir sınıfın iç yapısı.
• Profil (Profile): UML’nin belirli bir sektör veya platform için özelleştirilmesi.
• Davranış (Behavior), Etkinlik (Activity), Durum Makinesi (State Machine) gibi birimler, sistemin dinamik yönünü ele alır.

Birleşik Modelleme Dilinde Nesne Yönelimli Kavramlar

Birleşik modelleme dilinin felsefesi doğrudan nesne yönelimli programlama (OOP) paradigmasına dayanır. Bu yaklaşım, karmaşık sistemlerin yönetilebilir nesnelere ayrılması, bu nesnelerin sınıflarda tanımlanması ve kapsülleme, kalıtım, soyutlama, çok biçimlilik gibi prensiplerle düzenlenmesi esasına dayanır.

• Kapsülleme: Nesne verisi ve davranışı birlikte paketlenir, dış erişim kontrollüdür.
• Kalıtım: Alt sınıflar, üst sınıflardan özellik ve davranış devralır.
• Soyutlama: Detay karmaşasını azaltır, yalnızca gerekli özellikler gösterilir.
• Çok Biçimlilik: Aynı mesaj farklı şekillerde işlenebilir.

UML, bu kavramları somut diyagramlarla ifade eder. Örneğin:

• Sınıf Diyagramı: Sınıflar arası kalıtım, bileşim, ilişki.
• Nesne Diyagramı: Çalışma zamanında nesne örnekleri.
• Arayüzler ve Bağımlılıklar: Arayüzler vasıtasıyla modüller arası bağımsızlık sağlanır.

Birleşik Modelleme Dili Diyagram Türleri

UML 2.x, diyagramları iki ana kategoriye ayırır: Yapısal Diyagramlar (Structure Diagrams) ve Davranış Diyagramları (Behavior Diagrams). Davranış diyagramları kendi içinde Etkileşim Diyagramları (Interaction Diagrams) alt kategorisine ayrılır.

Yapısal Diyagramlar

Sınıf Diyagramı

Sınıf diyagramı, UML’nin temel diyagramıdır. Nesne yönelimli bir sistemin sınıflarını, özelliklerini, metodlarını ve sınıflar arası ilişkileri (bağlantı, kalıtım, bileşim) gösterir. Örneğin bir “Kullanıcı” sınıfı, “Ad”, “Soyad” gibi özniteliklere ve “GirişYap()” gibi işlemlere sahip olabilir.

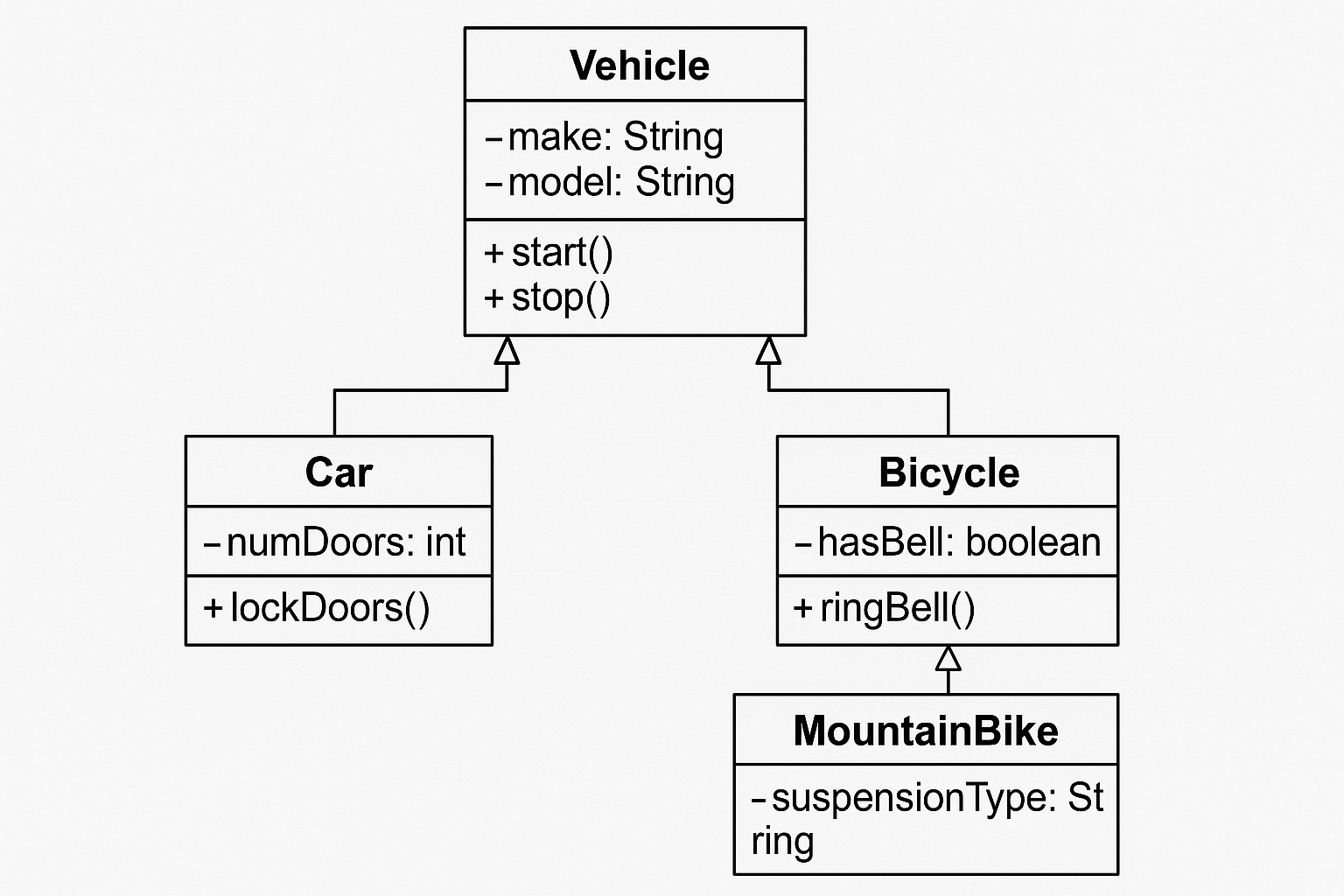

Sınıf diyagramı örneği (Yapay zeka ile oluşturulmuştur.)

Nesne Diyagramı

Bir sınıf diyagramının çalışma zamanındaki fotoğrafıdır. Sınıfın örneklerinin belirli bir anda nasıl ilişkilendiğini ve hangi değerleri tuttuğunu gösterir.

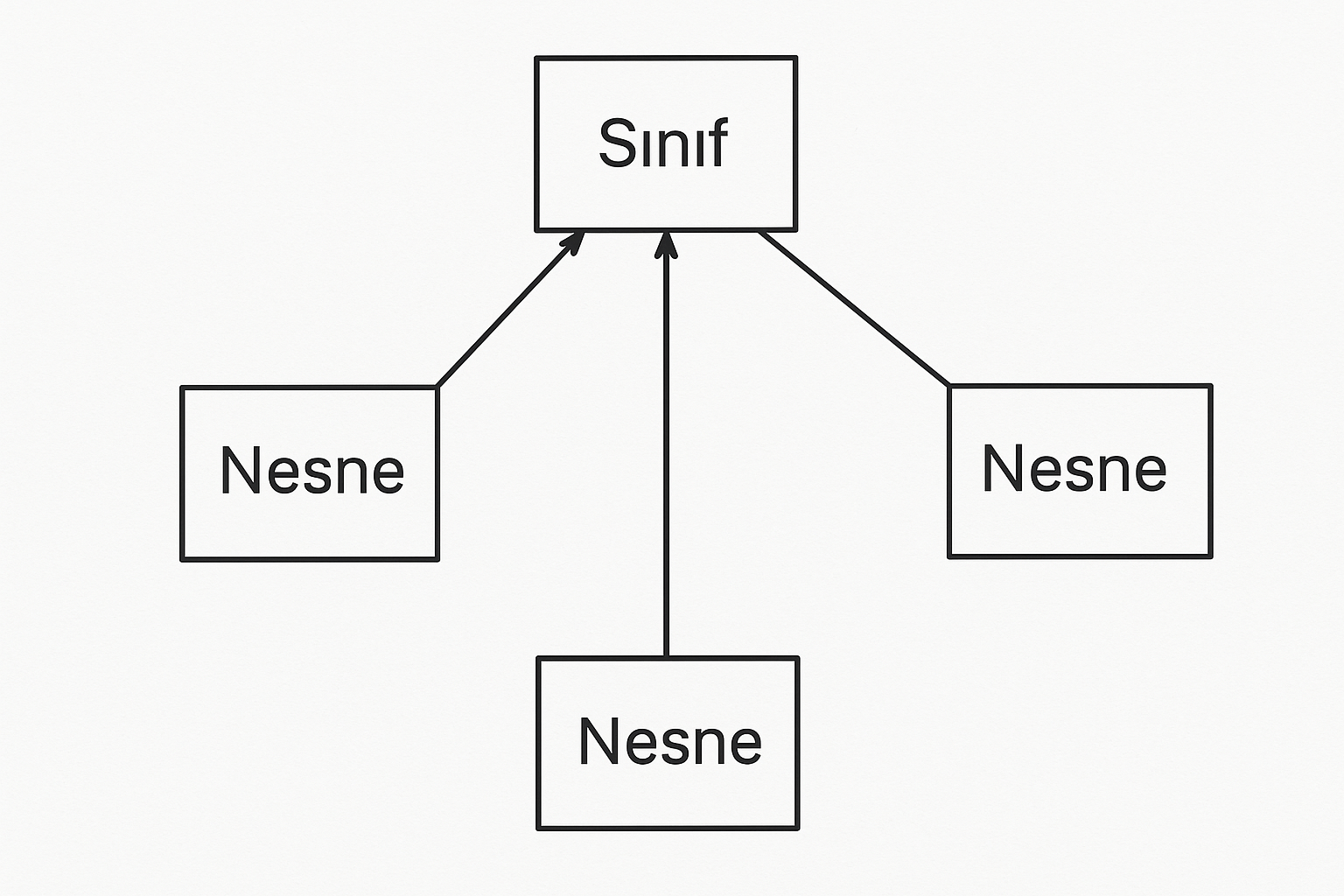

Nesne diyagramı örneği (Yapay zeka ile oluşturulmuştur.)

Bileşen Diyagramı

Yazılım bileşenlerinin mantıksal yapılarını, aralarındaki bağımlılıkları ve arabirim ilişkilerini temsil eder. Büyük projelerde bileşen bazlı geliştirme stratejilerindendir.

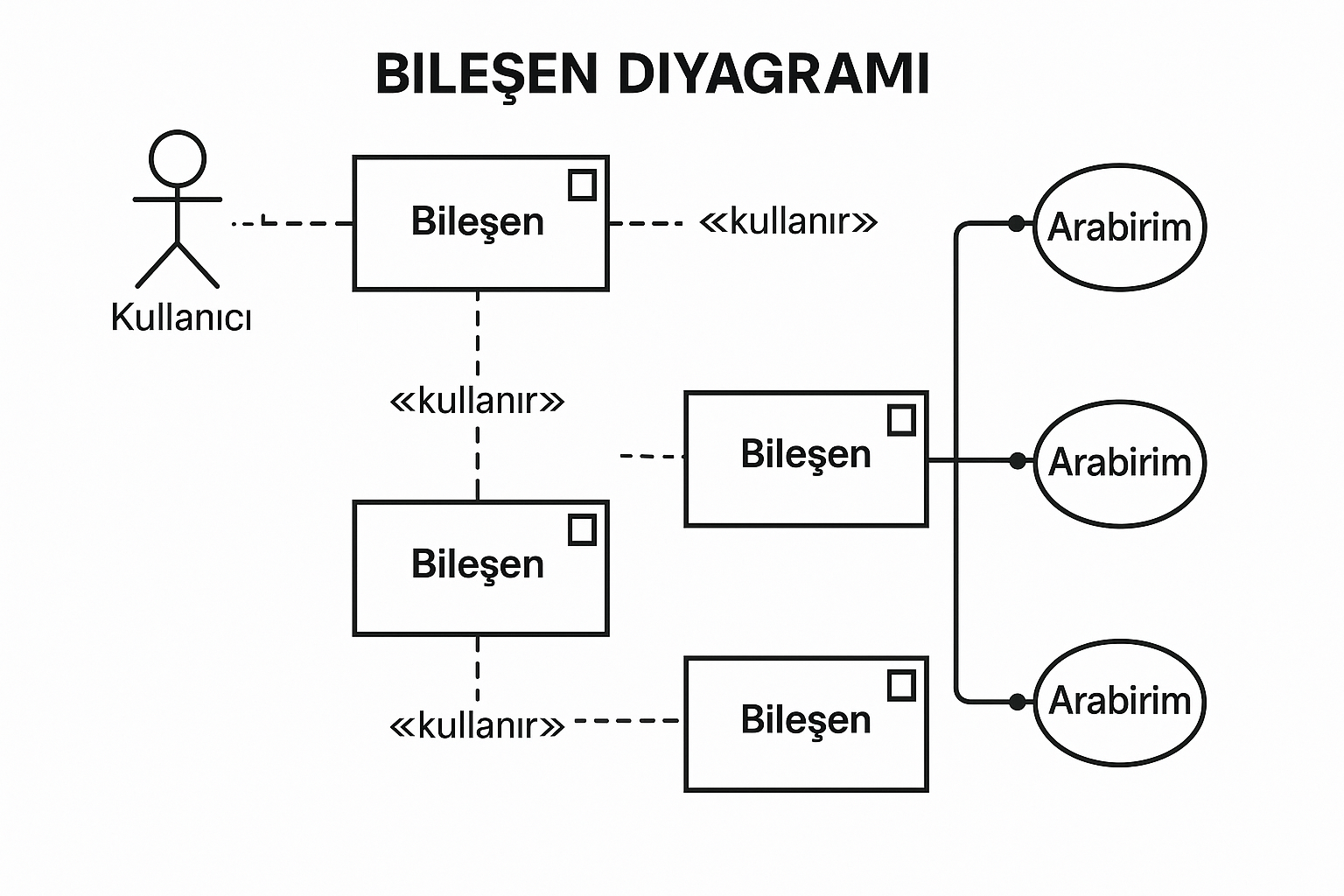

Bileşen diyagramı örneği (Yapay zeka ile oluşturulmuştur.)

Birleşik Yapı Diyagramı

Bir sınıfın iç yapısını, parçalarını, portlarını ve bağlantılarını ayrıntılı şekilde modeller.

Birleşik yapı diyagramı örneği (Yapay zeka ile oluşturulmuştur.)

Paket Diyagramı

Sınıfları, arayüzleri veya bileşenleri paketler içinde düzenler. Karmaşık sistemlerin yönetilebilir modüllere ayrılmasını sağlar.

Dağıtım Diyagramı

Yazılım bileşenlerinin donanım üzerinde nasıl dağıtıldığını gösterir. Fiziksel makineler, sunucular, yürütme ortamları (node) ve bu node’lar üzerindeki yazılım artefaktları görselleştirilir.

Profil Diyagramı

UML’yi belirli bir alan veya platform için özelleştirmek amacıyla kullanılır. Stereotype gibi genişletmelerle model semantiği uyarlanabilir.

Davranış Diyagramları

Kullanım Senaryosu Diyagramı

Bir sistemin kullanıcı (aktör) etkileşimlerini ve temel işlevselliğini yüksek düzeyde gösterir. Bir ATM örneğinde “Para Çekme”, “Para Yatırma” gibi senaryolar bu diyagramla sunulur.

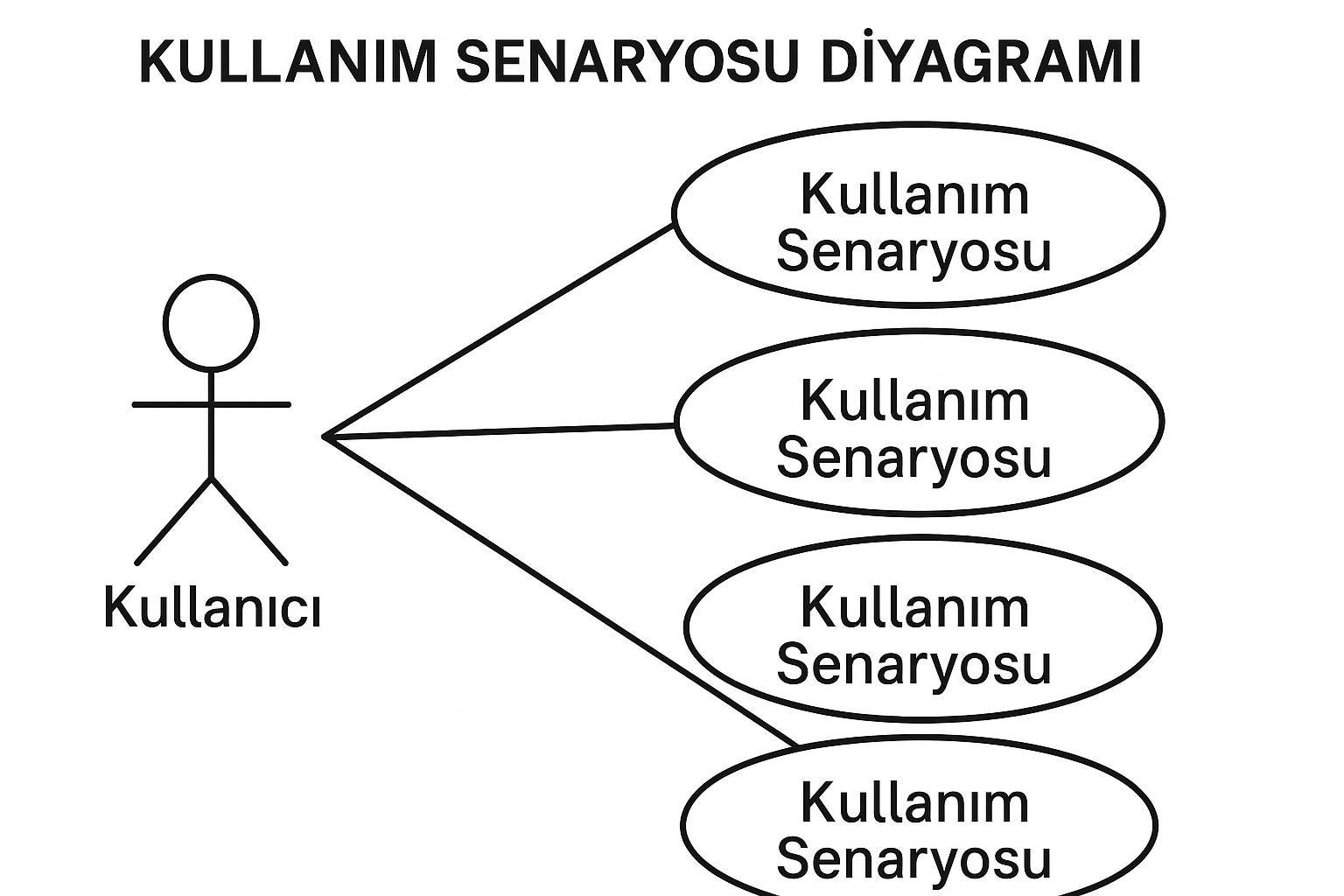

Kullanım senaryosu diyagramı örneği (Yapay zeka ile oluşturulmuştur.)

Etkinlik Diyagramı

İş süreçlerini, akışları, karar noktalarını ve paralel işlemleri görselleştirir. İş birimlerinin süreç analizlerinde yaygın kullanılır.

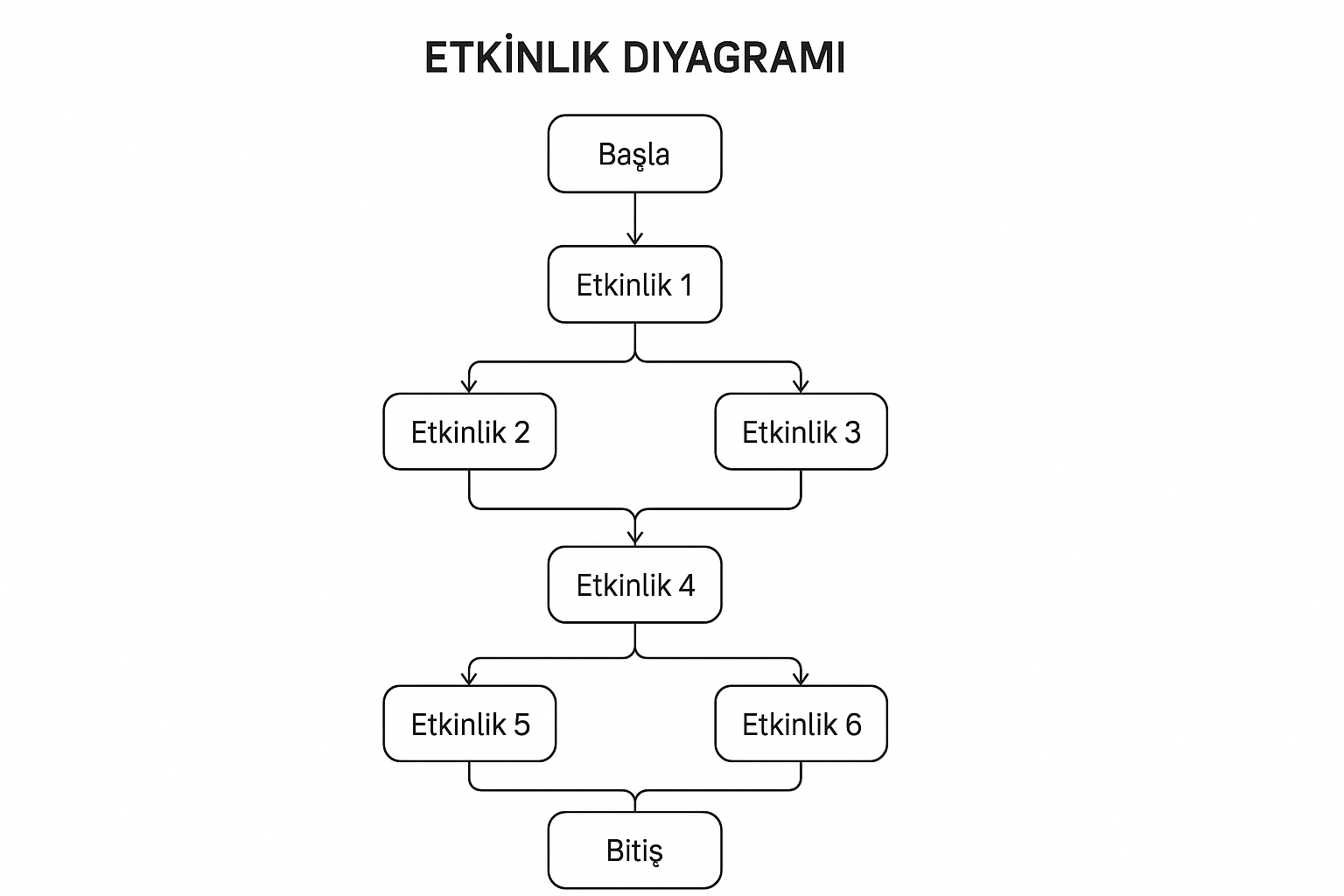

Etkinlik diyagramı örneği (Yapay zeka ile oluşturulmuştur.)

Durum Makinesi Diyagramı

Bir nesnenin yaşam döngüsü boyunca geçebileceği durumları ve bu durumlar arasındaki geçişleri modellemek için kullanılır. Örneğin bir kredi başvurusunun “Başvuru Alındı”, “Ön Onaylandı”, “Reddedildi” durumları.

Etkileşim Diyagramları

Ardıl Etkileşim (Sıralama) Diyagramı

Nesneler arası mesajlaşmanın zaman sırasına göre nasıl gerçekleştiğini gösterir. Etkileşimin adım adım nasıl ilerlediğini belgelemek için kullanılır.

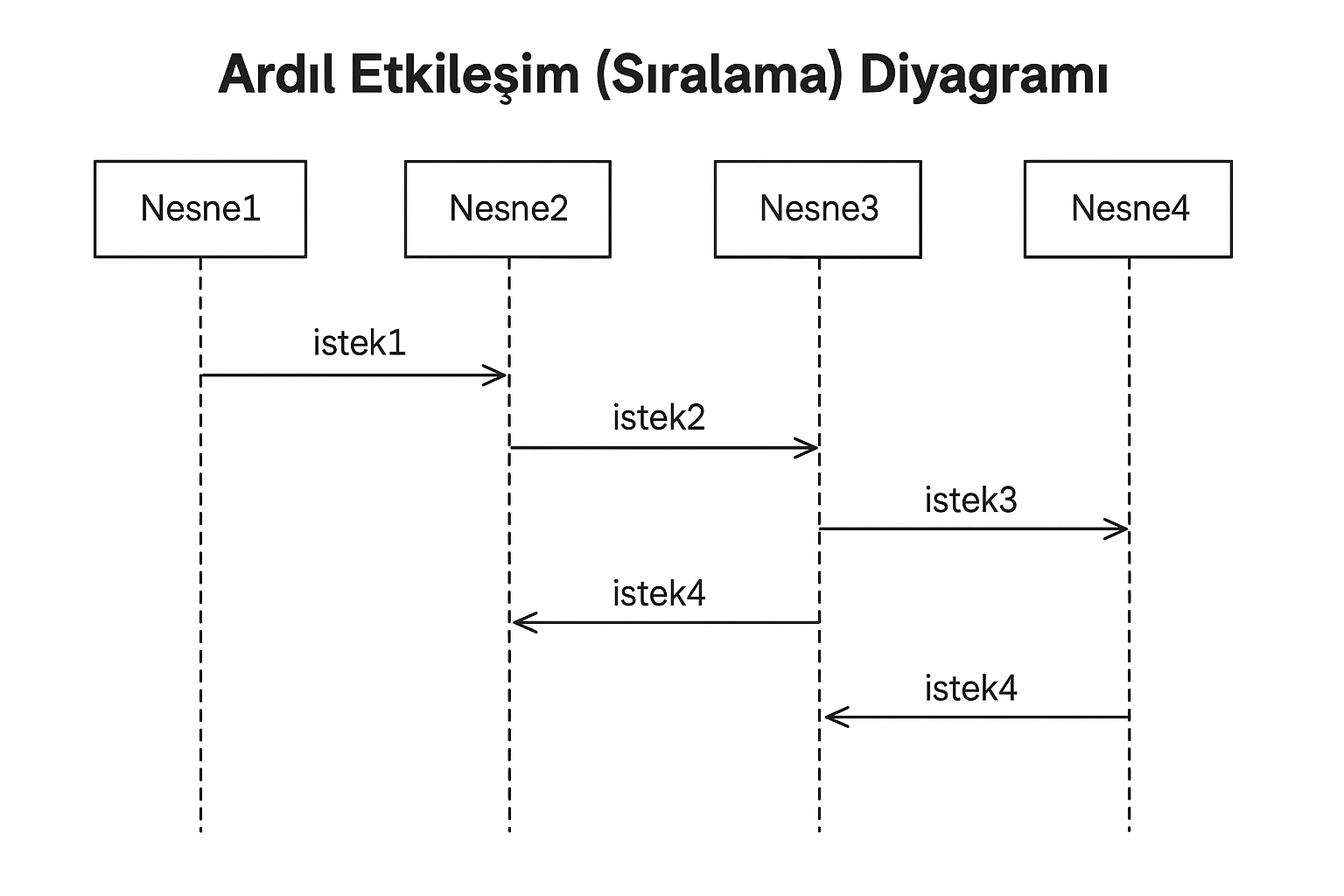

Ardıl etkileşim diyagramı örneği (Yapay zeka ile oluşturulmuştur.)

İletişim Diyagramı

Mesajların akışını ve nesneler arasındaki bağlantıları odak noktası yapar. Sıralama diyagramına benzer ancak zaman ekseni yerine numaralandırma kullanır.

Zamanlama Diyagramı

Gerçek zamanlı sistemlerde nesnelerin belirli zaman dilimlerinde durum değişimlerini gösterir. Örneğin bir LED ışığın renk değiştirme döngüsü gibi.

Etkileşim Genel Bakış Diyagramı

Karışık etkileşimleri daha üst düzeyde, genel bir akışla gösterir. Etkileşim diyagramlarını düğümlerle temsil eder.

Birleşik Modelleme Dilinin Faydaları

• Standart Dil: Farklı uzmanlık alanları arasında ortak bir iletişim sağlar.
• Dokümantasyon: Sistemlerin hem mimari hem de davranışsal boyutunu belgeler.
• Hata Azaltma: İyi bir modelleme, tasarım hatalarını azaltır.
• Tekrar Kullanılabilirlik: Modüller ve bileşenler yeniden kullanılabilir.
• Zaman ve Maliyet Verimliliği: Net bir taslak sayesinde proje süreçleri hızlanır.

Birleşik Modelleme Dilinde Karşılaşılan Zorluklar

• Karmaşık sistemleri doğru temsil etmek zordur.
• Diyagramlar güncel tutulmazsa anlamını yitirir.
• Ekip üyeleri arasında farklı yorumlamalar olabilir.
• Aşırı diyagram kullanımı, çevik yaklaşımlarda hantallığa yol açabilir.

Birleşik Modelleme Dili ve Çevik Geliştirme

Birleşik Modelleme Dili, Çevik (Agile) geliştirme prensipleriyle çelişmez. Tam aksine, basitleştirilmiş ve amaca uygun diyagramlar:

• Kullanıcı hikayelerini netleştirir.
• Ekip içinde bilgi akışını hızlandırır.
• Gereksiz belge yükü yerine “yalın” dokümantasyon sağlar.

Çevik geliştirmede:

• Kullanım Senaryosu Diyagramları, Etkinlik Diyagramları ve Ardıl Etkileşim Diyagramları yaygın tercih edilir.
• UML, proje boyunca iteratif güncellenir, statik değil dinamik belge olarak görülür.
• Ekip, hangi diyagramın hangi derinlikte gerekli olduğuna kendisi karar verir.
