Bode diyagramı, bir sistemin frekans cevabını analiz etmek ve değerlendirmek için kullanılan grafiksel bir gösterimdir. Bu diyagram, bir transfer fonksiyonunun genlik (kazanç) ve faz özelliklerini frekans cinsinden ayrı ayrı gösteren iki ayrı grafik içerir. Kontrol sistemlerinin kararlılık analizinde yaygın biçimde kullanılmaktadır ve özellikle güç elektroniği sistemleri ile kontrol döngülerinin tasarımı sürecinde temel bir araç olarak kabul edilmektedir.

Temel Yapı

Bir bode diyagramı iki bileşenden oluşur:

1. Genlik Grafiği (Magnitude Plot): Frekansın logaritmik ölçeğinde, sistemin genlik kazancı dB (transfer fonksiyonun logaritmik güç oranı: $dB = 20 log_{10}\bigm| H(s) \bigm|$) cinsinden gösterilir.
2. Faz Grafiği (Phase Plot): Aynı frekans ekseni üzerinde, sistemin çıkış sinyalinin girişe göre faz farkı derece cinsinden gösterilir.

Bu grafikler genellikle açık çevrim (open-loop) transfer fonksiyonu temel alınarak çizilir ve sistemin davranışı hakkında öngörü sağlamak amacıyla kullanılır.

Örnek Uygulaması

$H(s) = \frac{1 }{s + 1}$ transfer fonksiyonuna ait bode diyagramını çizmek için:

• Genlik grafiği için kazanç hesaplanır:

$\bigm| H(jw) \bigm|= \frac{1}{\sqrt{w^2 + 1}}$

• Logaritmik ölçekte gösterim için dB dönüşümü sağlanır:

$20 log_{10}\bigm| H(s) \bigm| -10log_{10}(w^2 + 1)$

• Faz açısı hesaplanır:

$\angle H(jw) = -arctan(w)$

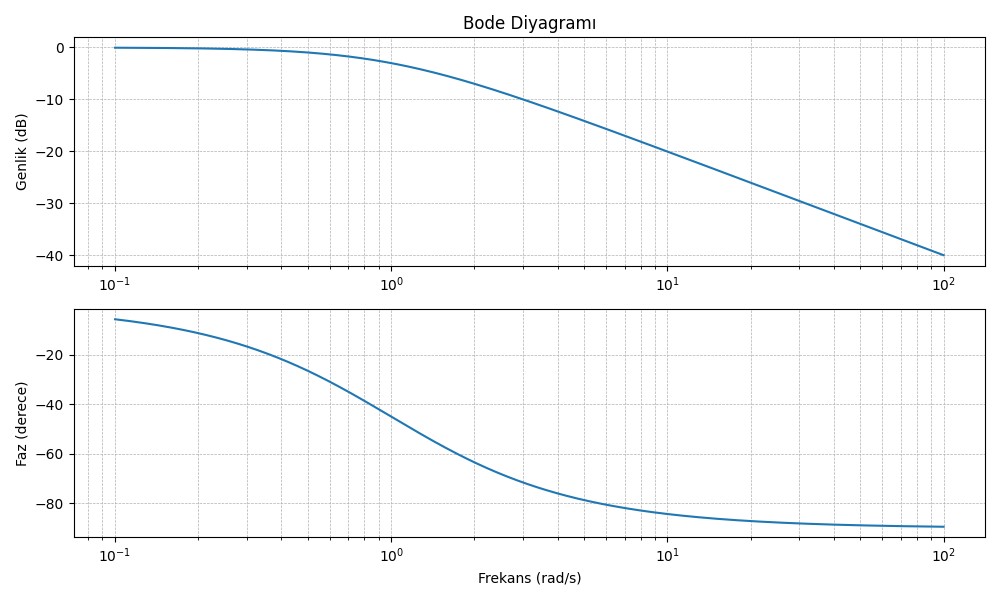

^{Örnek Bode Diyagramı (H(s) = 1 / (s + 1)) (Matplotlib ile Oluşturulmuştur.)}

Uygulama Alanı

Bode diyagramları, filtre tasarımı, sistem kararlılığı analizi, kontrolcü tasarımı, gürültü analizi ve sistem tepkisi tahmin etme gibi amaçlarla kullanılmaktadır. Bode diyagramları, özellikle Tek Giriş Tek Çıkışlı (SISO) sistemlerde kontrolör tasarımı için oldukça kullanışlıdır. Genlik ve faz grafiklerinden kazanç marjı ve faz marjı gibi kararlılık kriterleri elde edilebilir. Bununla birlikte, çok girişli çok çıkışlı (MIMO) sistemlerde doğrudan uygulanabilirliği sınırlıdır. Bu sınırlamalar, klasik bode kararlılık kriterinin yalnızca belirli koşullar altında geçerli olmasından kaynaklanmaktadır.

Geliştirilmiş Kullanımlar

Klasik bode kriterinin yetersiz kaldığı durumlarda, Nyquist kararlılık kriteri gibi daha genel yaklaşımlar devreye girer. Ancak Nyquist diyagramları, grafiksel olarak daha karmaşık olduklarından dolayı kontrolör tasarımında kullanım zorluğu yaratır. Bu nedenle literatürde, bode diyagramı üzerinden genel geçer kararlılık sonuçları sağlayabilmek amacıyla “Genelleştirilmiş Bode Kriteri (Generalized Bode Criterion, GBC)” gibi yöntemler geliştirilmiştir. Bu kriter, bode diyagramındaki belirli faz kesişimlerinin ve kazanç değerlerinin analizine dayanarak sistem kararlılığı hakkında bilgi verir ve Nyquist kriterinin uygulanabilirliğini bode diyagramına taşır. Ayrıca, sayısal (discrete-time) sistemlerin analizine yönelik olarak “Ayrık Genelleştirilmiş Bode Kriteri (Discrete Generalized Bode Criterion, DGBC)” geliştirilmiştir. Bu yöntem, kontrolörün dijital olarak uygulandığı sistemlerde, özellikle Nyquist frekansına yakın dinamiklerin etkili olduğu durumlarda, kararlılık analizini kolaylaştırmak amacıyla geliştirilmiştir.

Bode diyagramı, frekans domeninde kontrol sistemlerinin analizinde ve tasarımında hem pratik hem de sezgisel bir araçtır. Ancak bu diyagramın sunduğu kararlılık bilgisi, sistemin yapısına ve karakteristiklerine bağlı olarak değişkenlik gösterebilir. Bu nedenle, klasik bode analizinin ötesine geçen genelleştirilmiş yaklaşımlar, daha karmaşık sistemlerin doğru analizini mümkün kılmaktadır.
