Modern metalurjide, yüksek mukavemet ile şekillenebilirliğin birlikte sağlanması önemli bir hedeftir. Bu bağlamda geliştirilen çift fazlı çelikler, iki farklı mikroyapı fazını bünyesinde barındırarak yüksek dayanım ve yeterli süneklik kombinasyonu sunan gelişmiş çeliklerdir. Özellikle otomotiv endüstrisinde, daha hafif ancak daha güvenli araçlar üretmek amacıyla 1970’lerin sonlarından itibaren çift fazlı çelik kullanımı yaygınlaşmıştır. Yüksek mukavemet/ağırlık oranı sayesinde araçların ağırlığını azaltarak yakıt tüketimini düşürme ve çarpışma anında enerji soğurma kapasitesini artırma potansiyeli, bu malzemeyi endüstride popüler hale getirmiştir.

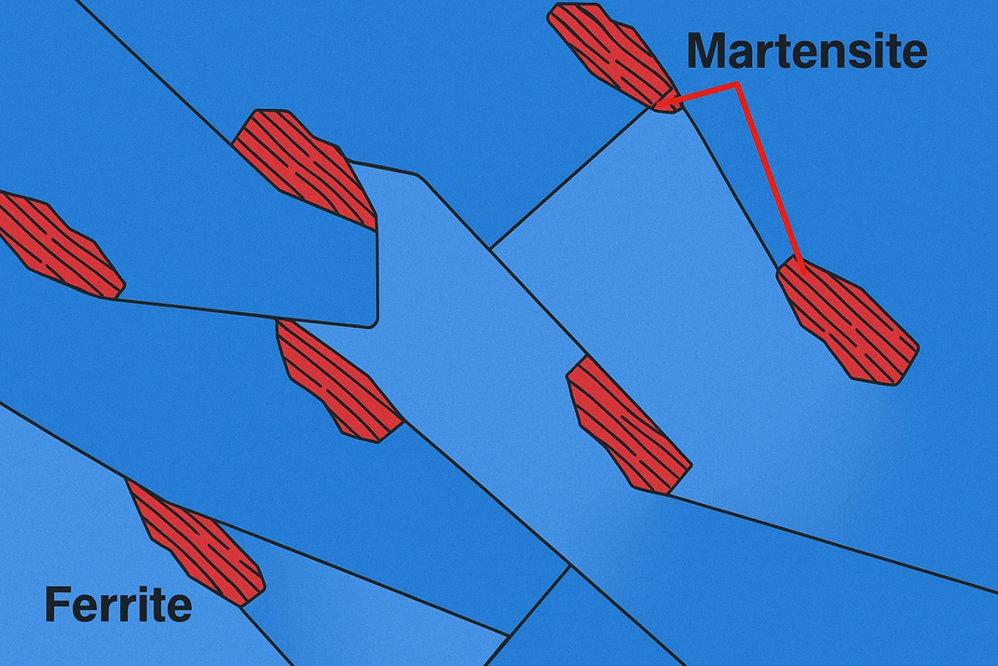

Çift Fazlı Çelik Şematik Mikroyapısı (Yapay Zeka Tarafından Oluşturulmuştur)
Çift Fazlı Çeliklerin Tanımı ve Mikroyapısı
Çift fazlı çelikler, adından da anlaşılacağı gibi mikroyapısında iki temel faz içeren bir çelik grubudur. Bu çeliklerin mikro yapısı, yumuşak ve sünek ferrit fazı matriksi içinde adacıklar halinde dağılmış sert martenzit fazından oluşur. Tipik olarak düşük karbonlu (%0,06–0,15 C) alaşımsız veya az alaşımlı çeliklerden üretilirler ve mikroyapıda yaklaşık %15–20 oranında martenzit fazı bulunur. Ferrit fazı malzemeye şekillendirme kabiliyeti ve tokluk kazandırırken, martenzit fazı yüksek çekme mukavemeti (dayanım) sağlar. “Çift faz” terimi de bu iki fazlı yapıdan gelir. Çift fazlı çeliklerin toplam davranışı, martenzit fazının hacim oranı, dağılımı ve tanelerin boyutu gibi mikroyapısal özelliklere bağlıdır. Örneğin, martenzit miktarı arttıkça mukavemet yükselirken süneklikte bir miktar azalma görülür. Bu nedenle genellikle yaklaşık beşte bir oranında (%15-20) martenzit içeren yapılar optimum dengeyi sağlamaktadır. Ayrıca, martenzitin kimyasal bileşimi ve sertliği de önemlidir. Düşük karbonlu martenzit, yüksek karbonlu martenzite göre daha tok olup çift fazlı çeliklerde tercih edilir. Sonuç olarak, ferrit ve martenzit fazlarının uygun oranda ve ince taneli şekilde bir araya gelmesi, bu çeliklere yüksek mukavemet ve süneklik dengesi kazandırmaktadır.
Çift Fazlı Çelik Mikroyapısı (Yapay Zeka Tarafından Oluşturulmuştur)
Üretim Yöntemi ve Isıl İşlem Mekanizması
Çift fazlı çeliklerin üretiminde uygulanan özel ısıl işlem, istenen iki fazlı mikroyapının elde edilmesi için kritik öneme sahiptir. Genellikle düşük karbonlu çelik malzeme, demir-karbon denge diagramında A₁–A₃ sıcaklık aralığı olarak bilinen ferrit + östenit iki-faz bölgesine ısıtılır. Bu interkritik tavlama sıcaklığında malzemenin bir kısmı ferrit, bir kısmı ise östenit fazında bulunur. Ardından, malzeme bu sıcaklıktan hızla soğutulur (su verilir), böylece yüksek sıcaklıkta oluşan östenit fazı, hızlı soğuma ile sert martenzit fazına dönüşür ve ferrit+martenzit şeklinde çift fazlı mikroyapı elde edilir. Bu işlem sırasında soğuma hızı çok önemlidir. Örneğin, soğutma yavaş gerçekleşirse östenitin önemli bir kısmı ferrite dönüşür veya yeterince hızlı değilse kalan östenit perlit ya da beynit gibi istenmeyen fazlara dönüşebilir. İstenen martenzit oranını sağlamak için genellikle kritik bir soğuma hızının üzerinde, kontrollü hızlı soğutma uygulanır. Çelik sacların endüstriyel üretiminde, sürekli tavlama fırınları ve kontrollü haddeleme yöntemleri kullanılarak, bu ısıl döngü sürekli üretim hatlarında gerçekleştirilir. Soğuk haddelenmiş saclar sürekli tavlandıktan sonra kontrollü olarak soğutularak çift fazlı yapı oluşturulurken, sıcak haddelenmiş ürünlerde son haddeleme standlarından çıkışta kontrollü hızlı soğutma ile benzer mikroyapı elde edilir. Bazı üretim süreçlerinde, hızlı soğutulmuş alaşımsız çift fazlı çeliklere ardından temperleme ısıl işlemi uygulanarak süneklik artırılır. Temperleme sayesinde martenzit fazının aşırı kırılganlığı azaltılır ve ferrit içinde kalmış gerilmeler giderilir.
Isıl işlem mekanizmasının çift fazlı çeliklerde yarattığı özgün bir etki, martenzitik dönüşüm esnasında ortaya çıkan hacimsel genleşmedir. Östenitten martenzite dönüşüm yaklaşık %2–4 oranında bir hacim artışıyla gerçekleşir ve bu ani genleşme, martenzit adacıklarının çevresindeki ferrit fazına plastik deformasyon uygular. Bunun sonucu olarak ferrit tanelerinin martenzit ara yüzeylerine yakın bölgelerinde yüksek yoğunlukta dislokasyonlar (kristal kusurları) ve kalıntı iç gerilmeler oluşur. Yani, malzeme mikroyapı düzeyinde kendi kendine soğuk şekillendirilmiş gibi bir deformasyon geçmişine sahip olur. Bu mikroyapısal özellik, çift fazlı çeliklerin mekanik davranışını geleneksel çeliklere göre farklılaştıran temel etkenlerden biridir.
Mekanik Özellikler ve Davranış
Çift fazlı çeliklerin en dikkat çekici mekanik özelliklerinden biri, akma davranışlarındaki farklılıktır. Ferrit içinde martenzit dönüşümünün bıraktığı bol miktarda dislokasyon nedeniyle, bu çeliklerde gerilme-birim deformasyon eğrisinde belirgin bir akma noktası (süreksiz akma) görülmez, malzeme elastik deformasyondan plastik deformasyona yumuşak bir geçiş yapar ve sürekli akma sergiler. Bu durum, sac malzemelerin şekillendirilmesi sırasında yüzeyde Lüders bantları oluşmaması açısından olumlu bir özelliktir ve homojen bir plastik deformasyon sağlar. Çift fazlı çelikler düşük başlangıç akma gerilmesine (elastik sınır) karşın yüksek bir çekme mukavemetine sahiptir. Tipik olarak akma dayanımının çekme dayanımına oranı yaklaşık 0,5 civarında, yani yarısı kadardır. Bu düşük akma/çekme oranı ve ferrit-martenzit ikili yapısı sayesinde, plastik deformasyonun başlangıç safhasında gerinim sertleşme hızı çok yüksektir. Malzeme, akma gerilimini aştıktan sonra gerilme altında hızlıca pekleşerek mukavemeti artar. Bu da boyuna uzama sırasında uniform (üniform) deformasyon miktarını artırır ve yüksek üniform uzama değerleri elde edilir. Nitekim eşdeğer çekme dayanımına sahip geleneksel ferrit-perlit çeliklere kıyasla, çift fazlı çelikler daha yüksek süneklik (uzama) gösterir. Örneğin, belirli bir akma dayanım sınıfında, çift fazlı bir sac çeliği, benzer akma dayanımındaki bir mikroalaşımlı çeliğe kıyasla daha yüksek nihai çekme mukavemetine ve daha düşük akma oranına sahip olabilir. Bu kombinasyon, yüksek dayanım gerektiren parçaların şekillendirilmesinde malzemenin çatlamadan daha fazla şekil değişikliğine uğrayabilmesi demektir.

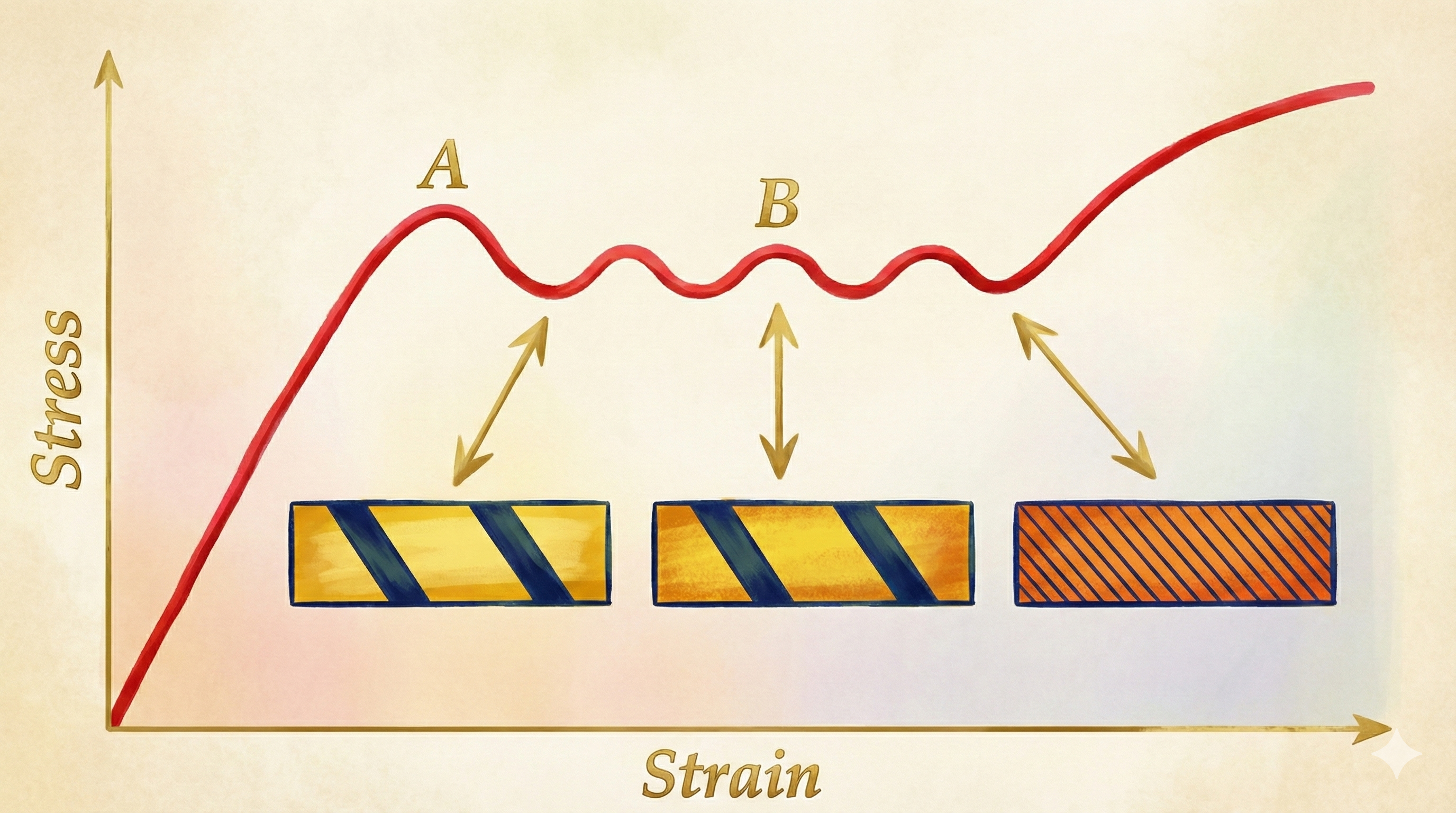

Lüders Bantlarının Görünümü (Yapay Zeka Tarafından Oluşturuldu)
Mikroyapısal bileşenlerin mekanik davranışa etkisi de belirgindir. Martenzit fazı, çift fazlı çeliğin mukavemetini belirleyen başlıca unsurdur. Martenzit hacim oranı arttıkça akma ve çekme mukavemeti yükselir ancak toplam uzama bir miktar azalır. Bu nedenle istenen uygulamaya göre martenzit miktarı ayarlanarak mukavemet-süneklik dengesi optimize edilebilir. Genellikle yaklaşık %15–20 martenzit içeren mikro yapılar, günlük uygulamalarda hem yüksek dayanım hem iyi süneklik sağlar. Ayrıca martenzit adacıklarının boyutu da önem taşır. Çok ince ve homojen dağılmış martenzit, sünekliği maksimize ederken, iri martenzit adaları sünekliği azaltabilir. Ferrit fazının tane boyutu ve saflığı (içerdiği çökeltiler, karbon miktarı vb.) de akma mukavemetini etkiler. Ferrit tanesi küçüldükçe mukavemet Hall-Petch ilişkisine göre artar. Bu çok yönlü mikro yapı-mekanik özellik ilişkileri sayesinde, istenen özellikleri sağlamak üzere çift fazlı çeliklerin yapısı kontrol edilebilir.
Çift fazlı çelikler, yorulma dayanımı açısından da başarılı malzemelerdir. Ferrit ve martenzit fazlarının birlikte çalışmasıyla, özellikle düşük karbon içerikli çift fazlı çelikler yorulma çatlağı ilerlemesine karşı direnç gösterir. Ayrıca bu çelikler, çarpma gibi yüksek gerinim hızına sahip yüklemelerde daha fazla enerji absorbe etme eğilimindedir. Deformasyon hızı arttığında daha toklu davranarak darbe enerjisini sönümleyebilirler. Bu özellik, araç çarpışmalarında yolcu güvenliği açısından büyük avantaj sağlar.
Avantajları ve Uygulama Alanları
Çift fazlı çeliklerin sağladığı benzersiz özellikler, onlara pek çok uygulama alanında önemli avantajlar kazandırır. Yüksek mukavemet / ağırlık oranı sayesinde, daha ince kesitlerle aynı dayanımı sağlama imkânı verirler. Bu da özellikle taşıtlarda ağırlık azaltarak yakıt verimliliğini artırmak için değerlidir. Şekillendirilebilme kabiliyetleri benzer mukavemet seviyesindeki diğer yüksek dayanımlı çeliklere göre üstündür – sürekli akma göstermeleri ve yüksek pekleşme yetenekleri, karmaşık geometrili parçaların çatlama olmadan form verilmesini kolaylaştırır. Sürekli akma davranışı sayesinde sac yüzeyinde Lüders bantları oluşmadığından yüzey kalitesi yüksek parçalar elde edilebilir. Ayrıca çift fazlı çeliklerin fırınlama sertleşmesi özelliği, boyama işlemi sonrasında parça dayanımını daha da artırarak servis performansını geliştiren bir avantajdır. İç yapısındaki ferrit fazı nedeniyle, bu çelikler birçok ileri mukavemetli çeliğe kıyasla kaynak edilebilirlik konusunda da uyumlu davranırlar. Otomotiv montajında direnç nokta kaynağı gibi yaygın yöntemlerle uygun parametreler altında birleştirilebilirler. Bunun yanı sıra, mikroyapılarındaki iki fazlı yapı yorulma ve aşınma direnci açısından da dengeli bir performans sunar. Özellikle martenzit fazının sağlamlığı, tekrarlı yüklemelerde çatlak ilerlemesini yavaşlatırken ferrit fazının sünekliği, ani darbe ve çarpma yüklerine karşı enerji sönümlemesine katkı sağlar. Bu yüksek enerji absorbe etme kapasitesi, çift fazlı çeliklerin çarpışma güvenliği gerektiren uygulamalarda tercih edilmesine yol açmaktadır.
Çift Fazlı Çeliklerin Otomotiv Sektöründe Kullanımı (Yapay Zeka Tarafından Oluşturulmuştur)
