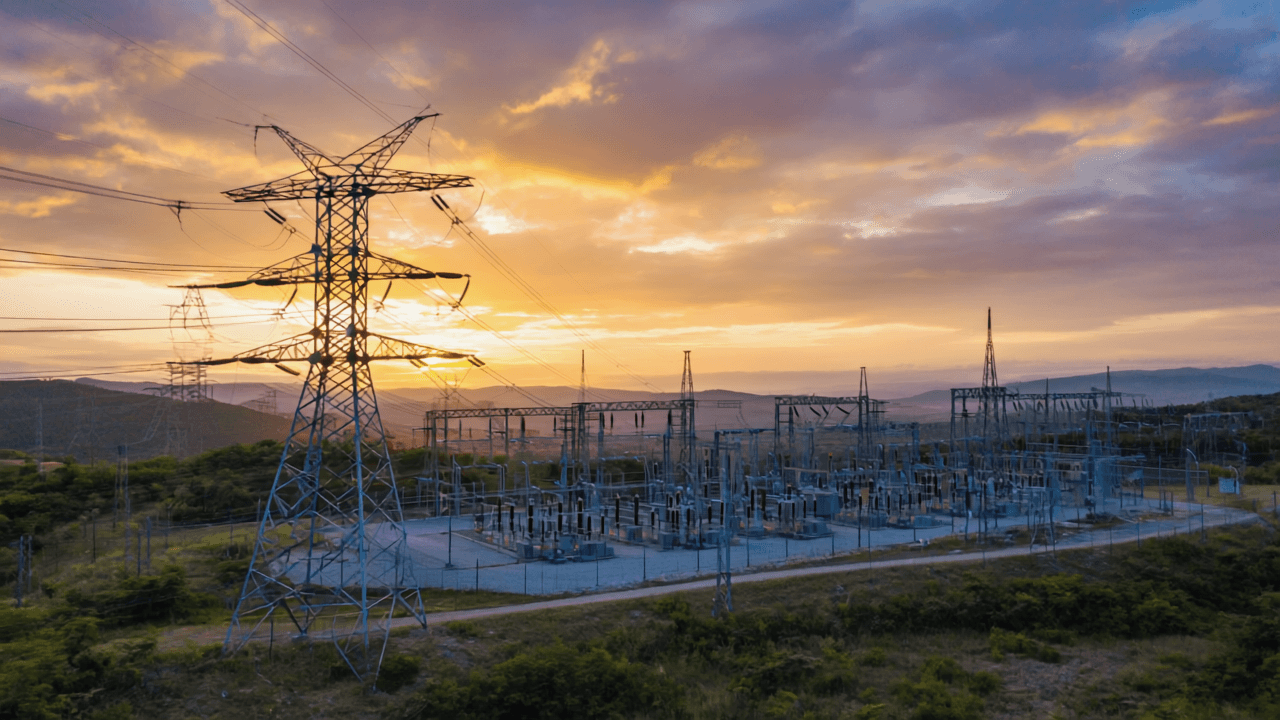

Elektrik şebekesi, elektrik enerjisini üretim santrallerinden son kullanıcılara ulaştırmak amacıyla kurulmuş olan karmaşık ve bütünleşik bir ağ sistemidir. Bu sistem; elektrik enerjisini üreten santralleri, üretilen enerjiyi uzak mesafelere taşıyan iletim hatlarını ve enerjiyi nihai tüketicilere paylaştıran dağıtım hatlarını kapsar. Enerji santralleri genellikle hidroelektrik, jeotermik, nükleer veya güneş enerjisi gibi birincil enerji kaynaklarının bulunduğu, yerleşim yerlerinden uzak bölgelere kurulur. Bu nedenle, üretilen elektriğin verimli ve güvenli bir şekilde talep merkezlerine taşınması, şebeke altyapısının temel görevini oluşturur.

Elektrik Şebekesinin Yapısı ve Bileşenleri

Bir elektrik şebekesi temel olarak üç ana bölümden oluşur: üretim, iletim ve dağıtım. Bu bölümler, enerjinin kaynaktan tüketiciye kesintisiz ve kararlı bir şekilde akmasını sağlamak için koordineli bir şekilde çalışır.

Üretim

Elektrik enerjisinin üretildiği ilk aşamadır. Hidroelektrik, termik, nükleer, rüzgâr ve güneş enerjisi santralleri gibi çeşitli tesislerde mekanik, kimyasal veya nükleer enerji elektrik enerjisine dönüştürülür.

İletim

Üretim santrallerinde üretilen elektriğin gerilimi, güç transformatörleri aracılığıyla yükseltilerek iletim şebekesine aktarılır. Yüksek gerilim, enerjinin uzun mesafelere daha az kayıpla taşınmasını sağlar. İletim şebekesi; yüksek gerilim hatları, bu hatları taşıyan direkler, transformatör merkezleri (trafo) ve diğer anahtarlama ekipmanlarından oluşur. Bu altyapı, elektriği büyük yerleşim ve sanayi bölgelerinin yakınlarındaki dağıtım merkezlerine iletir.

Dağıtım

İletim hatlarıyla taşınan yüksek gerilimli elektrik, dağıtım merkezlerinde transformatörler aracılığıyla orta ve alçak gerilim seviyelerine düşürülür. Dağıtım şebekesi, bu enerjiyi konutlar, ticari işletmeler ve sanayi tesisleri gibi son kullanıcılara ulaştıran hatları ve ekipmanları içerir. Dağıtım şebekelerinin temel amacı, tüm kullanıcılara sabit gerilim ve frekansta elektrik sağlamaktır. Gerilimdeki dalgalanmalar, elektrikle çalışan cihazların verimini düşürebilir veya ömrünü kısaltabilir, bu nedenle şebekede gerilim regülasyonu kritik bir öneme sahiptir.

Şebeke Türleri

Elektrik şebekeleri, kullanılan gerilim seviyelerine ve dağıtım mimarilerine göre farklı şekillerde sınıflandırılır.

Gerilim Seviyelerine Göre Sınıflandırma

Elektrik şebekeleri, taşıdıkları gerilimin büyüklüğüne göre dörde ayrılır:

• Alçak Gerilim (AG) Şebekeleri: Genellikle 1000 Volt'un altındaki gerilim seviyelerini ifade eder ve elektriği doğrudan son tüketicilere ulaştıran hatlardır.
• Orta Gerilim (OG) Şebekeleri: 1 kV ile 36 kV arasındaki gerilim seviyelerini kapsar ve genellikle sanayi tesisleri ile küçük yerleşim birimlerine enerji taşır.
• Yüksek Gerilim (YG) Şebekeleri: 36 kV ile 154 kV arasındaki gerilimleri taşıyan ve enerjiyi şehirler ve büyük sanayi bölgeleri arasında ileten hatlardır.
• Çok Yüksek Gerilim (ÇYG) Şebekeleri: 154 kV'nin üzerindeki gerilim seviyelerini ifade eder ve ulusal düzeyde enerji iletimi için kullanılır.

Dağıtım Şekillerine Göre Sınıflandırma

Dağıtım şebekeleri, elektrik enerjisinin üretim noktalarından son kullanıcılara güvenli ve verimli bir şekilde ulaştırılmasını sağlamak amacıyla çeşitli topolojilerde tasarlanır. Bu tasarımlar, enerji sürekliliği, sistem güvenliği, bakım kolaylığı ve maliyet gibi kriterler dikkate alınarak belirlenir. Dağıtım şebekeleri genellikle şu dört temel yapıya göre sınıflandırılır:

Radyal Şebeke

Bu tip şebekede, enerji tek bir kaynaktan çıkarak dallar hâlinde son kullanıcılara ulaşır. En basit ve en ekonomik yapıdır. Küçük yerleşim yerlerinde ve kırsal alanlarda yaygındır. Ancak herhangi bir arıza durumunda, hattın ucundaki tüketiciler tamamen enerjisiz kalır.

Ring (Halka) Şebeke

Enerji kaynağı, kullanıcıya bir halka şeklinde iki yoldan ulaşır. Bir noktada arıza olsa bile enerji ters yönden ulaştırılabilir. Bu yapı, daha yüksek süreklilik ve güvenilirlik sağlar. Orta yoğunluklu yerleşimlerde tercih edilir.

Enterkonnekte Şebeke

Birden fazla enerji kaynağı ve dağıtım yolu içerir. Çok yüksek süreklilik gerektiren büyük şehirlerde ve sanayi bölgelerinde kullanılır. Yüksek güvenlik ve esneklik sunar, ancak maliyeti de yüksektir.

Ağaç Yapısı

Radyal şebekeye benzer şekilde ana hattan dallanan hatlarla dağıtım yapılır. Ancak bu yapıda bazı dallar birden fazla çıkış noktasına sahiptir. Radyal sisteme göre daha karmaşıktır ama hâlâ ekonomik sayılır.

Bu sınıflandırmalar, şebekenin planlanacağı bölgenin coğrafi ve demografik yapısı ile enerji ihtiyacına göre şekillendirilir.

Şebekelerin Modernizasyonu: Akıllı Şebekeler ve Depolama

Geleneksel elektrik şebekeleri, artan enerji talebi ve yenilenebilir enerji kaynaklarının yaygınlaşmasıyla birlikte yeni zorluklarla karşı karşıyadır. Bu zorlukların üstesinden gelmek için şebekelerin dijital teknolojilerle modernize edilmesi gerekmektedir. Bu modernizasyonun merkezinde akıllı şebekeler ve enerji depolama çözümleri yer alır.

Akıllı Şebekeler (Smart Grids)

Akıllı şebekeler, geleneksel elektrik altyapısını iki yönlü iletişim ve otomasyon teknolojileriyle birleştirerek enerji üretim, iletim ve tüketim süreçlerinin gerçek zamanlı olarak izlenip yönetilmesini sağlayan dinamik sistemlerdir. Temel özellikleri arasında iki yönlü iletişim, otomasyon, dağıtık üretimin entegrasyonu, enerji depolama ve talep tarafı yönetimi bulunur. Akıllı şebekeler; enerji verimliliğini artırır, yenilenebilir kaynakların şebekeye sorunsuz entegrasyonunu sağlar, arızaların daha hızlı tespit edilip onarılmasıyla şebeke güvenliğini güçlendirir ve elektrikli araç şarjı gibi yeni hizmetlerin geliştirilmesine olanak tanır.

Enerji Depolama Çözümleri

Enerji depolama, üretilen elektriğin ihtiyaç fazlası olduğu zamanlarda saklanarak talep arttığında tekrar sisteme verilmesini sağlayan teknolojilerdir. Özellikle güneş ve rüzgâr gibi değişken üretim profiline sahip yenilenebilir kaynakların yaygınlaşmasıyla depolama sistemlerinin önemi artmıştır. Başlıca depolama türleri arasında bataryalar (lityum-iyon, sodyum-iyon vb.), pompalamalı hidroelektrik depolama, sıkıştırılmış hava enerjisi depolama ve termal enerji depolama yer alır. Bu sistemler, şebeke dengesinin korunmasına, ani yük değişimlerinin karşılanmasına ve acil durumlarda yedek güç sağlanmasına yardımcı olur.

Geleceğin Şebekeleri: Süper Şebeke ve Mikro Şebeke Vizyonları

Enerji dönüşümünün hız kazanmasıyla birlikte, mevcut şebeke altyapılarının hem merkezi hem de yerel ölçekte yeniden düşünülmesi gerekliliği ortaya çıkmıştır. Bu bağlamda süper şebeke ve mikro şebeke kavramları, gelecekteki enerji sistemlerinin yapı taşları olarak öne çıkmaktadır.

Süper Şebeke

Süper şebeke, kıtalararası veya çok uluslu düzeyde entegre edilen, genellikle yüksek gerilimli doğru akım (HVDC) hatlarıyla kurulan büyük ölçekli bir elektrik iletim sistemi vizyonudur. Bu yapı sayesinde, farklı coğrafyalarda üretilen yenilenebilir enerji kaynakları arasında bölgesel dengeleme yapılabilir. Örneğin, güneş enerjisi açısından zengin olan güney bölgeleri ile rüzgâr potansiyeli yüksek olan kuzey bölgeleri arasında enerji paylaşımı sağlanarak arz-talep dengesi optimize edilir.

Avrupa kıtası için geliştirilen süper şebeke planları, Türkiye, Orta Doğu ve Kuzey Afrika’yı da içerecek şekilde geniş kapsamlıdır. Bu sayede, özellikle enerji güvenliğinin artırılması, kaynak çeşitliliğinin sağlanması ve karbonsuzlaştırma hedeflerine ulaşılması amaçlanmaktadır. Ancak süper şebekeler, büyük altyapı yatırımları, siyasi uyum ve uluslararası iş birliği gibi zorlukları da beraberinde getirir.

Mikro Şebeke

Mikro şebeke, belirli bir bölgeye hizmet veren, genellikle yerel üretim, depolama ve tüketim birimlerinden oluşan küçük ölçekli bir enerji sistemidir. Bu sistem, merkezi şebekeye bağlı olarak çalışabileceği gibi, gerektiğinde bağımsız (adalandırılmış) modda da çalışabilir. Mikro şebekeler, enerji arzının sürekliliği, afet durumlarında güvenilirlik ve yenilenebilir kaynakların yerinde kullanımı açısından avantaj sağlar. Özellikle kampüsler, hastaneler, askeri tesisler ve izole topluluklarda mikro şebekeler yaygın olarak kullanılmaya başlanmıştır. Gelişmiş kontrol sistemleri, enerji depolama teknolojileri (örneğin bataryalar) ve yerel üretim birimleriyle (örneğin güneş panelleri, biyogaz sistemleri) entegre şekilde çalışırlar.

Süper şebekeler, küresel ölçekte enerji akışı ve optimizasyonu sağlarken; mikro şebekeler, yerel enerji bağımsızlığı ve esnekliği sunar. İki yaklaşım birbiriyle çelişen değil, aksine birbirini tamamlayan stratejilerdir. Gelecekteki hibrit enerji sistemleri, hem merkezi büyük şebekeler hem de yerel mikro şebekelerin akıllıca entegrasyonuyla şekillenecektir. Bu yapı, dijitalleşme ve yapay zekâ destekli enerji yönetimi sistemleri ile desteklenerek daha esnek, sürdürülebilir ve dirençli enerji altyapılarını mümkün kılacaktır.
