Elektrikli Araç Güç Sistemleri

Elektrikli araç güç sistemleri, bir aracın hareketini sağlamak için gerekli olan elektrik enerjisini depolayan, dönüştüren, yöneten ve tekerleklere ileten bileşenlerin ve alt sistemlerin bütününü ifade eder. Bu sistemler, geleneksel içten yanmalı motorlu (İYM) araçlardaki güç aktarma organlarından temel olarak farklıdır ve fosil yakıtlar yerine elektrik enerjisi kullanır. Bir elektrikli aracın (EV) güç sisteminin temelini batarya paketi, elektrik motoru, güç elektroniği kontrol ünitesi ve şanzıman oluşturur. Bu bileşenler, aracın verimliliğini, menzilini, performansını ve güvenliğini doğrudan etkiler.

Ana Bileşenler ve Görevleri

Elektrikli araçların güç sistemleri, birbiriyle uyum içinde çalışan çeşitli teknolojik bileşenlerden meydana gelir. Her bir parçanın kendine özgü bir görevi vardır ve sistemin genel performansına katkıda bulunur.

Batarya

Bataryası, elektrikli aracın enerji deposudur ve motorun ihtiyaç duyduğu doğru akım (DC) elektriğini sağlar. Günümüzdeki bataryalı elektrikli araçlarda (BEV) en yaygın olarak lityum-iyon (Li-ion) pil teknolojisi kullanılmaktadır. Batarya paketi, çok sayıda küçük pil hücresinin bir araya getirilmesiyle oluşturulur ve aracın tek şarjla gidebileceği menzili belirleyen ana faktördür. Genellikle aracın zeminine yerleştirilen bataryalar, ağırlık merkezini aşağı çekerek yol tutuşunu ve sürüş dengesini artırır. Bataryanın yanı sıra, araçtaki aydınlatma, ses sistemi ve diğer düşük gerilim aksesuarları çalıştırmak için genellikle 12 V bir yedek batarya da bulunur.

Elektrik Motoru

Elektrik motoru, bataryadan gelen elektrik enerjisini tekerlekleri döndüren mekanik enerjiye dönüştüren temel bileşendir. İçten yanmalı motorlara kıyasla çok daha verimli olan elektrik motorları, enerjinin yaklaşık %95'ini hareket enerjisine çevirebilir. Bu oran, içten yanmalı motorlarda %30 civarındadır. Elektrik motorları, sabit bir parça olan stator ve dönen bir parça olan rotordan oluşur. Statora elektrik akımı uygulandığında oluşan elektromanyetik alan, rotorun dönmesini sağlar. Bu motorların en önemli avantajlarından biri, durma noktasından itibaren maksimum tork üretebilmeleridir, bu da araçlara hızlı bir ivmelenme kabiliyeti kazandırır.

Güç Elektroniği Kontrol Ünitesi (PECU)

Güç elektroniği, elektrikli aracın beyni ve sinir sistemi olarak kabul edilir ve enerji akışını yönetir. Bu ünite, birkaç kritik alt bileşenden oluşur:

• İnvertör (Evirici): Bataryada depolanan doğru akımı (DC), elektrik motorunu çalıştırmak için gerekli olan alternatif akıma (AC) dönüştürür. Motorun hızı ve torku, invertör tarafından kontrol edilir.
• Dahili Şarj Cihazı (Onboard Charger): Şebekeden veya şarj istasyonlarından gelen AC elektriği, bataryanın depolayabileceği DC elektriğe dönüştürür.
• DC/DC Konvertör (Dönüştürücü): Yüksek gerilimli bataryasından gelen gücü, aracın 12V'luk yedek bataryyıı şarj etmek ve farlar, silecekler, bilgi-eğlence sistemi gibi düşük voltajlı donanımları çalıştırmak için daha düşük bir gerilime indirir.
• Kontrolör (Denetleyici): Sürücünün gaz pedalı girdilerini algılayarak bataryadan motora giden elektrik enerjisinin akışını düzenler. Motorun hızını, torkunu ve aracın genel performansını optimize eder.

Şanzıman (Transmisyon)

Elektrikli araçlar, geleneksel çok vitesli şanzımanlara ihtiyaç duymazlar. Elektrik motorları geniş bir devir aralığında verimli bir şekilde çalışabildiği ve anlık tork üretebildiği için genellikle tek vitesli bir şanzıman kullanılır. Bu basit yapı, motor tarafından üretilen mekanik enerjiyi tekerleklere aktarır. Daha az hareketli parçaya sahip olması, enerji kaybını azaltır, verimliliği artırır ve bakım maliyetlerini düşürür.

Çalışma Prensibi ve Enerji Akışı

Elektrikli bir aracın çalışma süreci, enerjinin depolanmasından tekerleklere iletilmesine kadar belirli bir akışı takip eder.

Sürüş Esnasında Enerji Akışı

Sürücü gaz pedalına bastığında, kontrolör bu komutu algılar ve bataryadan ne kadar güç çekileceğini belirler. Bataryadan çıkan yüksek gerilimli DC güç, invertöre gönderilir. İnvertör, bu DC gücü AC güce dönüştürerek elektrik motoruna iletir. Motor, bu elektrik enerjisini kullanarak bir manyetik alan oluşturur ve rotorun dönmesini sağlar. Rotorun dönme hareketi, tek vitesli şanzıman aracılığıyla tekerleklere aktarılır ve araç hareket eder.

Frenleme ve Rejeneratif Frenleme

Elektrikli araçların en önemli verimlilik özelliklerinden biri rejeneratif frenleme sistemidir. Sürücü ayağını gaz pedalından çektiğinde veya frene bastığında, sistem tersine çalışır. Tekerleklerin dönüşü, şanzıman aracılığıyla elektrik motorunu bir jeneratör gibi döndürür. Bu süreçte, aracın kinetik enerjisi (hareket enerjisi) elektrik enerjisine dönüştürülür. Üretilen bu elektrik enerjisi, invertör tarafından DC'ye çevrilerek bataryada depolanır. Bu sayede, normalde frenleme sırasında ısı olarak kaybedilecek olan enerji geri kazanılır, bu da aracın menzilini artırır.

Kontrol ve Yönetim Sistemleri

Güç sisteminin verimli ve güvenli çalışması, gelişmiş kontrol ve yönetim sistemleri tarafından sağlanır.

Batarya Yönetim Sistemi (BMS)

Batarya Yönetim Sistemi, batarya paketinin sağlığını ve güvenliğini sürekli olarak izleyen kritik bir elektronik sistemdir. Hücrelerin gerilimini, akımını ve sıcaklığını denetler. Bataryanın aşırı şarj olmasını, aşırı deşarj olmasını ve aşırı ısınmasını önler. Ayrıca, bataryanın şarj durumunu (State of Charge - SoC) ve sağlık durumunu (State of Health - SoH) hesaplayarak sürücüye bilgi verir.

Termal Yönetim Sistemi

Batarya, motor ve güç elektroniği gibi bileşenler, en verimli ve güvenli şekilde belirli bir sıcaklık aralığında çalışır. Termal yönetim sistemi, bu bileşenleri soğutarak veya ısıtarak ideal çalışma sıcaklığında tutar. Bu sistem, özellikle hızlı şarj sırasında ve zorlu sürüş koşullarında bileşenlerin aşırı ısınmasını önleyerek performanslarını ve ömürlerini korur.

Elektronik Kontrol Ünitesi (ECU)

ECU, aracın merkezi bilgisayarıdır ve tüm kontrol sistemlerini koordine eder. Motor kontrolü, batarya yönetimi, şarj kontrolü, rejeneratif frenleme ve diğer tüm fonksiyonlar bu ünite tarafından senkronize bir şekilde yönetilir.

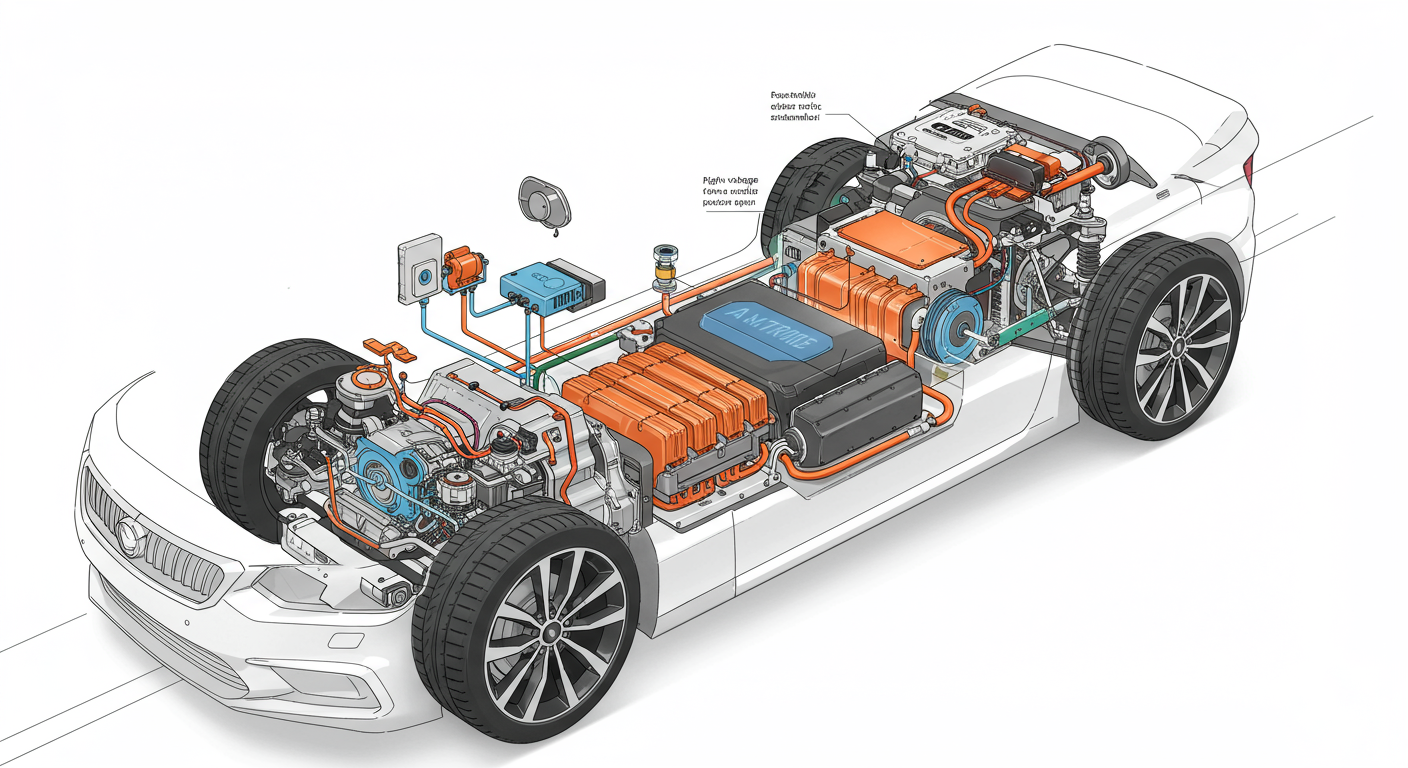

Elektrikli Araç Güç Sistemleri (Yapay Zeka ile Oluşturulmuştur)

Güç Elektroniğinde İleri Teknolojiler

Elektrikli araç teknolojisi, verimliliği artırmak, maliyetleri düşürmek ve performansı iyileştirmek için sürekli olarak gelişmektedir.

Yüksek Performanslı Transistörler

Güç elektroniği devrelerinde anahtarlama elemanı olarak kullanılan transistörler, sistemin verimliliğinde kilit rol oynar. Geleneksel silisyum (Si) tabanlı MOSFET ve IGBT'lerin yerini, daha yüksek verimlilik sunan geniş bant aralıklı yarı iletkenler almaya başlamıştır. Silisyum karbür (SiC) ve galyum nitrür (GaN) gibi yeni malzemelerden üretilen transistörler, daha yüksek sıcaklıklarda ve frekanslarda çalışabilir. Bu, güç elektroniği ünitelerinin daha küçük, daha hafif ve daha verimli olmasını sağlar, bu da doğrudan aracın menzilini ve performansını artırır.

Entegre Tahrik Sistemleri (All-in-One)

Otomotiv üreticileri, maliyetleri düşürmek ve montajı basitleştirmek için güç sistemi bileşenlerini tek bir ünitede birleştirme eğilimindedir.
