Elektriksel Direnç

Elektriksel direnç, bir devreden geçen akımın akışını sınırlandıran temel bir elektronik özelliktir. Geleneksel sabit dirençler, bu görevi devre boyunca sabit bir değerle yerine getirirken, bazı özel direnç türleri çevresel faktörlere bağlı olarak değişken davranışlar sergiler. Bu değişken yapı, elektronik sistemlerde yalnızca akımı sınırlama değil, aynı zamanda çevresel koşulları ölçme ve yanıt üretme kapasitesi kazandırır.

Bu özel direnç sınıflarından biri olan termistörler, sıcaklıkla olan doğrudan ilişkileri sayesinde yalnızca pasif bir bileşen olmanın ötesine geçerek duyarlı birer algılayıcı görevi üstlenir. Termistörler, sıcaklıktaki değişimi ölçmekle kalmayıp, aynı zamanda bu değişime karşılık sistemin tepkisini düzenleyerek aktif bir kontrol mekanizmasının parçası haline gelir. Bu özellikleri sayesinde, modern elektronik sistemlerin ölçüm, kontrol ve güvenlik bileşenleri arasında önemli bir yer edinmişlerdir.

Elektriksel direnç konusunu yalnızca sabit değerli komponentlerle sınırlı görmeyen bu yaklaşım, bizi termistörler aracılığıyla, sıcaklığın elektroniğe nasıl entegre edildiğini anlamaya yöneltmektedir.

Termistör Nedir?

Termistör, sıcaklıkla doğru veya ters orantılı olarak direnci değişen, yarı iletken bazlı bir pasif elektronik bileşendir. Temel görevi, ortam sıcaklığındaki değişimleri algılayarak buna karşılık direnç değerini değiştirmektir. Bu özellik, onu yalnızca bir direnç değil, aynı zamanda sıcaklıkla çalışan hassas bir sensör haline getirir.

Yapısal olarak termistörler, metal oksitlerin belirli sıcaklıklarda sinterlenmesiyle elde edilir. Bu yarı iletken malzeme, sıcaklıkla etkileşime girerek elektriksel özelliklerini değiştirir. Termistörlerin hassasiyetleri, kullanılan malzeme ve üretim yöntemine göre değişiklik gösterse de, çoğu uygulamada yüksek doğrulukla sıcaklık takibi sağlayabilir.

Bu bileşenler, küçük fiziksel boyutlarına rağmen geniş bir sıcaklık aralığında etkili çalışabilir. Bu nedenle sıcaklık ölçümünde, sıcaklık kaynaklı kompanzasyon gerektiren devrelerde ve ısıya bağlı otomatik kontrol sistemlerinde tercih edilirler. Pasif olmalarına rağmen davranışları oldukça aktiftir; çevreyle kurdukları ilişki sayesinde elektronik sistemlere dış dünyayı “hissetme” kabiliyeti kazandırırlar.

NTC ve PTC Termistörlerin Yapısı ve Çalışma Prensibi

Termistörler, sıcaklıkla olan direnç ilişkilerine göre iki ana gruba ayrılır: NTC (Negative Temperature Coefficient) ve PTC (Positive Temperature Coefficient) termistörler. Bu iki tip arasındaki temel fark, sıcaklık karşısındaki direnç tepkileridir.

NTC Termistörler

NTC termistörlerde, sıcaklık arttıkça direnç değeri azalır. Bu davranış, taşıyıcı yoğunluğunun sıcaklıkla artması sonucu elektrik iletkenliğinin yükselmesiyle açıklanır. Genellikle sıcaklık ölçümünde kullanılırlar. Yarı iletken yapılarında, yüksek sıcaklıkta daha fazla serbest taşıyıcı oluşur; bu da iletkenliği artırır ve direnç düşüşüne neden olur.

Bu tip termistörler, -55 °C ile 150 °C aralığında hassas sıcaklık takibi için uygundur. Batarya paketlerinde, tıbbi cihazlarda ve mikrodenetleyici tabanlı sistemlerde sıcaklık ölçümü amacıyla kullanılırlar.

PTC Termistörler

PTC termistörlerde ise sıcaklık arttıkça direnç de artar. Bu ters etki, özellikle devre koruma uygulamalarında tercih edilir. PTC’ler düşük sıcaklıkta düşük dirençle akımı geçirir, ancak belirli bir sıcaklık eşiğinin üzerine çıkıldığında dirençleri aniden yükselerek akımı sınırlar. Bu davranış, termal sigorta veya akım sınırlayıcı olarak işlev görmelerini sağlar.

Bazı PTC türleri bimetalik yapıda olup "kendini onaran sigorta" (self-resetting fuse) gibi çalışırlar. Isı artışıyla devreden akımı keser, soğuyunca tekrar iletime geçerler. Bu özellikleri, uzun ömürlü devre koruması sağlar.

Yapısal Farklılıklar

Her iki tür termistör de genellikle diske, boncuk formuna veya yüzey montajlı çip şeklinde üretilir. NTC’ler daha geniş sıcaklık aralıkları ve hassas ölçüm odaklıyken; PTC’ler ani sıcaklık artışlarına hızlı tepki vererek güvenlik öncelikli devrelerde görev alır. Bu nedenle yapılarına göre kullanılan seramik malzeme, sinterleme süresi ve katkı maddeleri farklılık gösterir.

Matematiksel Model: Sıcaklıkla Direnç Değişimi

Termistörlerin sıcaklığa bağlı olarak gösterdiği direnç değişimi, yalnızca deneysel gözlemlerle değil, matematiksel modellerle de net şekilde açıklanabilir. Özellikle NTC termistörler, sıcaklık arttıkça dirençleri üstel biçimde azalan bir yapıya sahiptir. Bu ilişki, belirli sabitlere ve sıcaklık değerlerine dayalı matematiksel ifadelerle temsil edilir.

NTC tipi bir termistörde, sıcaklık yükseldikçe iletkenlik artar; bu da direnç değerinin düşmesine yol açar. Bu davranışı açıklayan en yaygın matematiksel model, literatürde B-parametresi modeli olarak bilinir. Bu modele göre:

• Termistörün belirli bir sıcaklıktaki direnci, referans sıcaklıktaki direnci ile sıcaklık farkı arasındaki üstel bir ilişkiye bağlıdır.
• Bu ilişki, termistörün B katsayısı olarak adlandırılan malzeme karakteristiğiyle belirlenir.

Daha yüksek doğruluk istenen durumlarda ise üç sabit katsayı içeren Steinhart–Hart denklemi kullanılır. Bu denklem, termistörün logaritmik direnç değerlerini kullanarak sıcaklığı hesaplar ve geniş sıcaklık aralıklarında daha hassas sonuçlar üretir. Ancak pratik uygulamalarda çoğunlukla B-parametresi modeli yeterli olur.

Bu modellerin sunduğu sayısal hassasiyet sayesinde, mikrodenetleyiciler ile sıcaklık ölçümü yapılan sistemlerde yüksek güvenilirlik sağlanır. Özellikle sensör odaklı sistemlerde matematiksel modelleme, hem sıcaklığın doğru algılanmasını hem de sisteme zamanında müdahale edilmesini mümkün kılar.

Steinhart–Hart denklemi

Formülün Grafiksel Gösterimi(Yapay Zeka ile Oluşturulmuştur.)

Karakteristik Eğriler ve Grafiksel İnceleme

Termistörlerin davranışları yalnızca tanımsal ya da matematiksel olarak değil, grafiksel olarak da net şekilde gözlemlenebilir. Özellikle NTC tipi termistörlerde sıcaklıkla direnç arasındaki ilişki, belirgin bir eğri şeklinde ortaya çıkar.

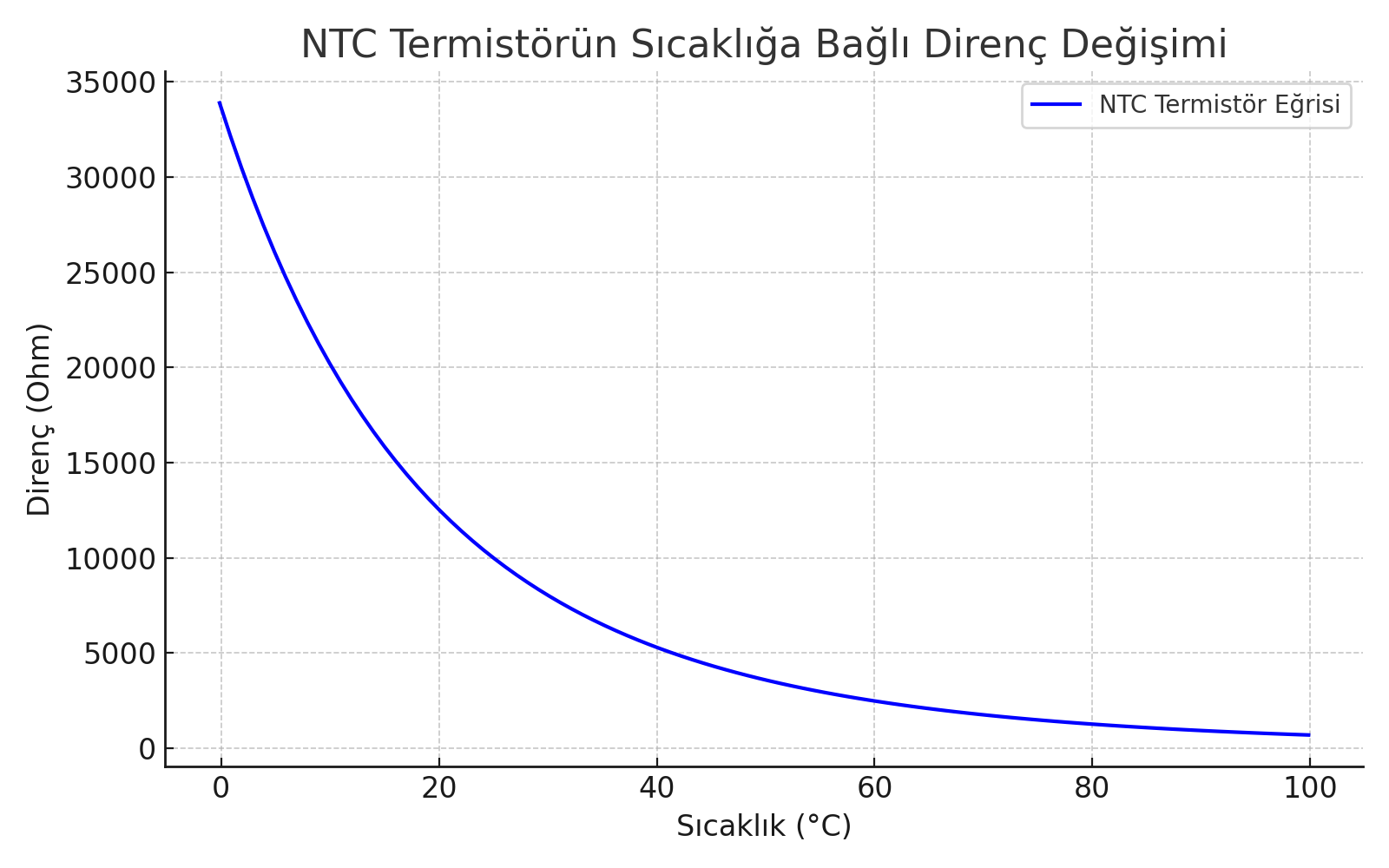

Aşağıdaki grafik, 0 °C ile 100 °C arasındaki sıcaklıklarda tipik bir NTC termistörün direnç değişimini göstermektedir:

Grafikte görüldüğü gibi:

• Sıcaklık arttıkça direnç hızla azalmaktadır.
• Eğri, yaklaşık üstel bir düşüş sergiler; bu da B-parametresi modelinin davranışına uygundur.
• Başlangıçta (0–25 °C aralığında) dirençteki düşüş daha keskindir, yüksek sıcaklıklarda ise bu değişim daha yavaş hale gelir.

Bu grafiksel karakter, elektronik sistemlerde termistörün nasıl bir yanıt vereceğini öngörmeyi kolaylaştırır. Özellikle sıcaklık değişimlerine hızlı yanıt gereken sistemlerde, bu eğrinin doğru analiz edilmesi büyük önem taşır.

Kalibrasyon ve Doğruluk Kriterleri

Termistörlerin ölçüm doğruluğu, sadece üretim kalitesiyle değil, aynı zamanda doğru kalibrasyon ve uygun çevresel koşullarda kullanımla da doğrudan ilişkilidir. Bu nedenle hassas uygulamalarda yalnızca termistör seçimi değil, onun kalibrasyonu da kritik bir aşamadır.

Kalibrasyon Nedir?

Kalibrasyon, termistörün çıkış değerlerinin belirli sıcaklık referanslarıyla karşılaştırılarak ayarlanmasıdır. Bu işlem sırasında genellikle sabit sıcaklıklarda ölçüm alınır ve sistem bu sıcaklıklara göre yeniden ölçeklendirilir. Örneğin, 0 °C, 25 °C ve 100 °C noktalarında referans direnç değerleri belirlenerek termistör eğrisi sistem belleğine işlenir.

Bu işlem sırasında kullanılabilecek yöntemler:

• Sabit sıcaklık banyoları
• Hassas dijital sıcaklık referansları
• Kalibrasyon fırınları

Doğruluk Kriterleri ve Toleranslar

Termistörler üretim sırasında belirli toleranslarla gelir. Yaygın tolerans değerleri ±1 °C, ±0.5 °C gibi sınırlarda değişir. Bu değer, belirli bir sıcaklıkta direnç değerinin % kaç sapabileceğini belirler. Aynı zamanda:

• B-katsayısı toleransı, sıcaklık hesaplamalarında hata payını etkiler. Bu sapma, 1–5% aralığında olabilir.
• Steinhart–Hart katsayıları üretici tarafından sağlanıyorsa, genellikle daha düşük hata oranları (±0.2 °C gibi) elde edilebilir.
• Direnç okuma çözünürlüğü (ADC hassasiyeti) de genel sistem doğruluğunu etkiler.

Kalibrasyon yapılmamış veya standart dışı kullanılan bir termistör, özellikle medikal, otomotiv ya da endüstriyel otomasyon gibi alanlarda ciddi güvenlik sorunlarına yol açabilir. Bu nedenle termistörlerin sadece montajı değil, doğru referanslarla test edilip kalibre edilmesi, sistem güvenilirliği açısından zorunludur.

Devre Uygulaması: Termistör Tabanlı Basit Bir Sensör Devresi

Termistörlerin sıcaklık değişimlerine karşı gösterdiği direnç tepkisi, onları mikrodenetleyici tabanlı sistemlerde analog sensör olarak kullanmaya son derece uygun hale getirir. Aşağıda, bir NTC termistör kullanılarak oluşturulan temel bir sıcaklık sensör devresinin şematik yapısı ve çalışma prensibi sunulmaktadır.

Devre Yapısı ve Bileşenler

• 1 adet NTC termistör (10 kΩ @ 25 °C)
• 1 adet sabit direnç (10 kΩ)
• 1 adet analog giriş (örneğin Arduino, ESP32, STM32 vb.)
• 1 adet 5 V veya 3.3 V güç kaynağı

Devre, bir gerilim bölücü (voltage divider) mantığıyla çalışır. Termistör ve sabit direnç seri bağlanır, bu iki elemanın ortasından alınan gerilim analog girişe uygulanır.

Çalışma Prensibi

• Ortam sıcaklığı değiştikçe, termistörün direnci değişir.
• Bu direnç değişimi, gerilim bölücünün çıkışındaki voltajı etkiler.
• Analog giriş, bu voltajı okuyarak sıcaklıkla ilişkilendirilmiş bir veri üretir.

Mikrodenetleyici tarafında bu analog değer, önceden tanımlanmış bir sıcaklık-direnç tablosu ya da bir matematiksel model (örneğin B-parametresi denklemi) ile karşılaştırılarak sıcaklık cinsine çevrilir.

Uygulama Alanları

• Basit ortam sıcaklığı göstergeleri
• Fan kontrol sistemleri
• Batarya koruma devreleri
• Isı eşik kontrol uygulamaları

Bu tür devreler, hem uygulama geliştiriciler hem de mühendislik öğrencileri için düşük maliyetli, kolay uygulanabilir ve oldukça öğretici bir temel sensör mimarisi sunar. Ayrıca ADC çözünürlüğü ve referans voltajın doğruluğu gibi faktörler ölçüm hassasiyetini doğrudan etkiler. Bu nedenle uygulamaya göre uygun bileşen seçimi önem taşır.

Geleceğin Teknolojileri İçin Termistörler: IoT ve Giyilebilir Sistemler

Termistörler, yalnızca geleneksel elektronik sistemlerin değil, aynı zamanda geleceğin bağlantılı ve akıllı teknolojilerinin de önemli bileşenleri haline gelmektedir. Bu dönüşümde özellikle iki başlık öne çıkar: IoT (Nesnelerin İnterneti) ve giyilebilir teknolojiler.

IoT Uygulamaları

IoT sistemleri, fiziksel dünyadan veri toplayan ve bu verileri analiz ederek dijital ortamlara aktaran akıllı cihazlardan oluşur. Bu sistemlerin en önemli bileşenlerinden biri sıcaklık sensörleridir. NTC termistörler, düşük maliyetleri ve enerji verimlilikleri sayesinde bu alanda yoğun biçimde kullanılmaktadır.

Akıllı ev sistemlerinde oda sıcaklığına göre çalışan ısıtıcılar, endüstriyel otomasyonda sıcaklık bazlı üretim kontrol sistemleri ve tarımda toprak sıcaklığına duyarlı sulama sistemleri gibi örneklerde termistörler temel veri sağlayıcı görevi görür. Bu sayede enerji tasarrufu, çevresel kontrol ve süreç verimliliği gibi avantajlar sağlanır.

Giyilebilir Teknolojiler

Giyilebilir cihazlarda sıcaklık ölçümü yalnızca kullanıcı konforunu değil, aynı zamanda sağlık takibini de içerir. Akıllı saatler, vücut sıcaklığındaki ani değişimleri tespit ederek çeşitli sağlık parametrelerini izleyebilir. Termistörler, bu sistemlerde kalp atış hızı, stres seviyesi veya ateş benzeri durumların dolaylı ölçümünde de rol oynar.

Bu uygulamalarda kullanılan termistörlerin boyutları oldukça küçüktür ve ultra düşük güç tüketimi ile çalışırlar. Ayrıca esnek devre kartlarına entegre edilebilir yapıları sayesinde, giyilebilir tekstil ürünlerinde de kullanılmaya başlanmışlardır.

Entegrasyon ve Gelecek Perspektifi

Gelişen mikrodenetleyici ve kablosuz iletişim teknolojileri ile termistörler, doğrudan BLE, Wi-Fi veya Zigbee gibi protokollere bağlı sistemlerde kullanılabilir hale gelmiştir. Bu, gerçek zamanlı sıcaklık takibini sadece mümkün değil, aynı zamanda yaygın hale getirmiştir.

Sonuç olarak termistörler, analog bir bileşen olsalar da geleceğin dijital dünyasında veri kaynağı olarak stratejik bir rol üstlenmektedir. Hem IoT cihazları hem de kişisel teknoloji ürünleri, bu basit ama etkili bileşenlerle çevrelerini ve kullanıcılarını daha iyi anlamaya başlamıştır.

Pasif Bir Elemandan Akıllı Duyarlılığa

Elektriksel direnç, uzun yıllar boyunca yalnızca akımı sınırlayan sabit bir devre elemanı olarak görüldü. Ancak termistörlerin devreye girmesiyle birlikte, bu pasif bileşen sınıfı, çevresel değişimlere yanıt verebilen duyarlı bir yapıya evrildi. Sıcaklığa karşı gösterdikleri yüksek hassasiyet sayesinde termistörler, yalnızca ölçüm değil, aynı zamanda kontrol, koruma ve veri üretimi görevlerini de üstlenebilir hale geldiler.

Bugün bir termistör, yalnızca bir direnç değil; aynı zamanda bir sensör, bir uyarıcı, hatta bir karar vericiye dönüşebiliyor. Endüstriyel sistemlerden ev elektroniğine, sağlık teknolojilerinden giyilebilir cihazlara kadar çok geniş bir kullanım alanına sahip olan bu bileşenler, elektroniğin sade ama etkili çözümlerinden biridir.

Geleceğin teknolojilerinin bağlantılı, özerk ve hassas yapılara dönüşmesiyle birlikte, termistörler de bu dönüşümün önemli bileşenleri arasında yerini almaya devam edecektir. Basit bir sıcaklık değişimiyle başlayan tepki, artık karmaşık sistemleri etkileyen, veri temelli kararların bir parçası haline gelmiştir. Bu yönüyle termistörler, elektriksel direncin sıcaklıkla dans eden yüzü olmaktan çok daha fazlasını temsil etmektedir.
