Flip-flop devreleri, dijital elektronik sistemlerde bir bitlik veriyi saklayabilen temel bellek elemanları olarak tanımlanır. Bu devreler, özellikle senkron sıralı devrelerin tasarımında merkezi bir rol oynar. Flip-floplar, girişlerine uygulanan veriyi bir kontrol sinyali (genellikle saat sinyali) ile ilişkilendirerek çıkışlarında tutarlar ve bu çıkışı bir sonraki kontrol sinyaline kadar korurlar. Bu özellikleri sayesinde flip-floplar, zamanla ilintili sistemlerde durum belleği, sayaç, kaydedici ve zamanlayıcı gibi işlevlerde kullanılırlar.
Genel Tanım
Flip-flop, ikili dijital sistemlerde kullanılan ve yalnızca iki kararlı durumu olan temel bir sıralı devre elemanıdır. Bir flip-flop, giriş sinyalleri ve saat (clock) sinyaline bağlı olarak çıkış durumunu değiştirebilir ve bu durumu sonraki saat sinyaline kadar sürdürebilir. Flip-floplar, dijital sistemlerin bellek işlevlerini yerine getirir; yani bir biti belirli bir süre boyunca tutabilir. Bu nedenle flip-floplar, sayısal elektronik sistemlerin vazgeçilmez bir yapı taşıdır. Her bir flip-flop, aynı zamanda sistemin zamanlaması ile senkronize bir şekilde çalışır ve bu yönüyle sıralı (sequential) devrelerin temelini oluşturur.
Flip-Flop’ların Temel Yapısı
Flip-floplar, temel olarak iki kararlı durumu (0 veya 1) olan bistabil devrelerdir. Bu kararlılık, flip-flopun belirli bir giriş kombinasyonuyla bir duruma geçmesi ve o durumu bir sonraki geçişe kadar korumasıyla sağlanır. Flip-floplar, çeşitli mantık kapıları (örneğin NAND, NOR) kullanılarak oluşturulabilir. Flip-flop yapıları, tetikleme şekline göre iki ana sınıfa ayrılır: seviye tetiklemeli (level-triggered) ve kenar tetiklemeli (edge-triggered). Seviye tetiklemeli flip-floplar, saat sinyalinin belirli bir seviyede (örneğin mantıksal 1) olduğu sürece çalışırken; kenar tetiklemeli flip-floplar yalnızca saat sinyalinin değişim anında (pozitif ya da negatif kenarında) çıkış verir.
Kenar tetiklemeli flip-floplar, saat sinyali ile tam zamanlı eşgüdüm sağlayarak ardışık devrelerde daha güvenilir sonuçlar verir. Bu tür yapılar, saat sinyaline duyarlılık gerektiren sistemlerde tercih edilir. Flip-flop devrelerinin çoğu, çıkışlarında bulunan geri besleme yolu sayesinde mevcut durumu koruyabilir. Böylece giriş değişse bile çıkış sabit kalır; yalnızca tetikleme gerçekleştiğinde yeni giriş bilgisi çıkışa aktarılır.
SR (Set-Reset) Flip-Flop
SR flip-flop, iki giriş sinyali olan Set (S) ve Reset (R) ile çalışır. Saat sinyalinin etkin kenarında bu girişlere göre çıkış durumu belirlenir. Eğer S=1 ve R=0 ise flip-flop set olur (Q=1); S=0 ve R=1 ise reset olur (Q=0). S ve R aynı anda 1 olduğunda çıkış belirsizdir. Bu durum pratik devrelerde kaçınılması gereken bir durumdur.
Clock | S | R | Q(next) |
↑ | 0 | 0 | Q |
↑ | 0 | 1 | 0 |
↑ | 1 | 0 | 1 |
↑ | 1 | 1 | Belirsiz |

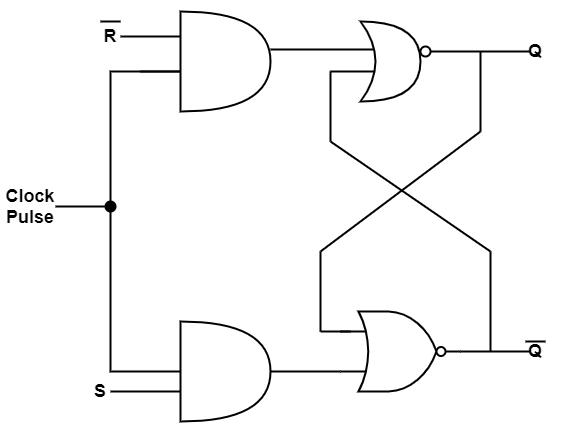

SR flip-flop devresi (tutorialspoint)
D (Data) Flip-Flop
D flip-flop, veri girişini saat sinyalinin yükselen kenarında doğrudan çıkışa aktaran bir yapıdır. Bu tür flip-floplar, veri saklama amacıyla yaygın olarak kullanılır. Q çıkışı her saat darbesinde D girişinin değerini alır. D flip-flop'un karakteristik tablosu aşağıda verilmiştir.
Clock | D | Q(next) |
↑ | 0 | 0 |
↑ | 1 | 1 |
D flip-flop devresi (StackExchange)
T (Toggle) Flip-Flop
T flip-flop, T girişine ve mevcut çıkışa bağlı olarak çalışır. T=1 olduğunda çıkış durumu her saat darbesinde değişir (toggle eder). T=0 olduğunda çıkış mevcut durumunu korur. Bu özellikleri sayesinde sayıcı devrelerinde sıkça kullanılır. T flip-flop'un karakteristik tablosu aşağıda verilmiştir.
Clock | T | Q(current) | Q(next) |
↑ | 0 | 0 | 0 |
↑ | 0 | 1 | 1 |
↑ | 1 | 0 | 1 |
↑ | 1 | 1 | 0 |

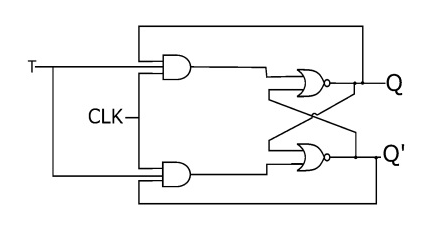

T flip-flop devresi (tutorialspoint)
JK Flip-Flop
JK flip-flop, SR flip-flopun belirsizlik durumunu ortadan kaldırmak için geliştirilmiş bir versiyonudur. J ve K girişlerine göre çalışır. J=K=1 olduğunda çıkış durumu toggle eder. Diğer durumlarda SR flip-flopun işleyişine benzer şekilde çalışır ve çok amaçlı dijital uygulamalarda tercih edilir. JK flip-flop'un karakteristik tablosu aşağıda verilmiştir.
Clock | J | K | Q(current) | Q(next) |
↑ | 0 | 0 | Q | Q |
↑ | 0 | 1 | Q | 0 |
↑ | 1 | 0 | Q | 1 |
↑ | 1 | 1 | 0 | 1 |
↑ | 1 | 1 | 1 | 0 |
JK flip-flop devresi (DCAClab)
Zamanlama Parametreleri
Flip-flopların doğru çalışabilmesi için bazı zamanlama şartlarının sağlanması gerekir. Bunların başlıcaları kurulum süresi (setup time), tutma süresi (hold time) ve saatten çıkışa gecikme süresidir (clock-to-Q delay). Bu parametrelerin ihlali, metastabilite gibi sorunlara yol açarak sistemin güvenilirliğini etkileyebilir.
- Kurulum Süresi (Setup Time): Giriş verisinin, saat sinyalinin etkin kenarından önce sabit kalması gereken minimum süredir. Bu sürede veri sabitlenmezse flip-flop istenilen veriyi kaydedemez.
- Tutma Süresi (Hold Time): Saat sinyalinin etkin kenarından sonra giriş verisinin sabit kalması gereken minimum süredir. Verinin bu süreden önce değişmesi metastabiliteye yol açabilir.
- Saat-Çıkış Gecikmesi (Clock-to-Q Delay): Saat sinyali uygulandıktan sonra çıkışın değişmesine kadar geçen süredir. Bu parametre, sistemin tepki süresi ve zamanlama analizlerinde önemlidir.
- Yayılma Gecikmesi (Propagation Delay): Giriş değişiminin çıkışa yansımasına kadar geçen süredir. Saat ve veri senkronizasyonu açısından kritik bir etkendir.
Bu zamanlama değerlerinin ihlali, flip-flopun metastabil duruma geçmesine neden olabilir. Metastabilite, flip-flopun kararsız bir durumda kalması ve rastlantısal çıkışlar üretmesiyle sonuçlanır. Bu nedenle, zamanlama parametrelerinin sağlandığından emin olmak için tasarım aşamasında simülasyon ve zamanlama analizi yapılması gerekir.
Uygulama Alanları
Flip-floplar, kaydediciler, sayıcılar, durum makineleri ve zamanlayıcı gibi birçok dijital devre yapısında temel eleman olarak görev yapar. D flip-flop veri saklama, T ve JK flip-flop ise sayma işlemleri için kullanılır. Ayrıca FSM yapılarında durum belleği olarak işlev görür.
- Kaydediciler (Registers): D flip-floplar genellikle paralel veri depolamak için kullanılır. Birden fazla D flip-flopun paralel bağlanmasıyla oluşturulan kaydediciler, işlemcilerde geçici veri saklama görevini üstlenir.
- Sayıcılar (Counters): T ve JK flip-floplar, artan ya da azalan sayıcı devrelerinde kullanılır. Asenkron ya da senkron sayıcılar, zaman ölçümü, olay sayımı veya frekans bölme işlemleri için tasarlanır.
- Durum Makineleri (Finite State Machines): Flip-floplar, sistemin içinde bulunduğu durumu tanımlayan bellek elemanları olarak kullanılır. Mealy ve Moore tipi FSM yapılarında flip-floplar, sistemin kontrol mantığını düzenler.
- Veri Senkronizasyonu: Farklı saat alanları arasında veri transferi yapılırken flip-floplar tampon bellek ve senkronizasyon elemanı olarak görev alır.
- Gecikme Elemanları ve Zamanlayıcılar: Flip-floplar, giriş verisini belirli sürelerle geciktirmek veya zamanlamak için kullanılabilir.
Ayrıca flip-floplar, FPGA tabanlı sistemlerde, dijital filtrelerde, sinyal işleme devrelerinde ve çok çeşitli kontrol birimlerinde temel bileşenler olarak yer alır. Tasarım gereksinimlerine göre doğru flip-flop tipi seçilerek sistem performansı ve doğruluğu artırılır.
Flip-floplar, dijital sistemlerde zaman ve bellek yönetimi için vazgeçilmez bileşenlerdir. Farklı türleri farklı tasarım gereksinimlerine cevap verir. Zamanlama kurallarına uygun şekilde kullanıldığında, sistemin doğruluğu ve kararlılığı sağlanır. Bu nedenle, her flip-flopun kullanım amacı doğrultusunda dikkatle seçilmesi önemlidir.
