PCB Üretimi

Baskılı Devre Kartı (PCB), elektronik bileşenlerin üzerine monte edildiği ve bu bileşenler arasındaki elektriksel bağlantıların iletken yollar aracılığıyla sağlandığı bir plakadır. Modern elektronik cihazların temel yapı taşını oluşturan PCB'ler, bir fikrin veya devrenin işlevsel ve güvenilir bir ürüne dönüşmesinde kritik bir rol oynar. Tasarım ve üretim süreci, bir dizi mühendislik adımını içeren karmaşık bir süreçtir ve nihai ürünün performansını, maliyetini ve güvenilirliğini doğrudan etkiler.

PCB Tasarım Süreci

PCB tasarımı, bir elektronik devrenin konsept aşamasından fiziksel üretime hazır hale getirilmesine kadar olan adımları kapsar. Bu süreç, özel bilgisayar destekli tasarım (CAD) yazılımları kullanılarak yürütülür ve genellikle aşağıdaki adımlardan oluşur:

1. Konsept ve Gerekliliklerin Belirlenmesi

Tasarımın ilk adımı, kartın işlevlerini, özelliklerini, diğer devrelerle olan bağlantılarını, yaklaşık boyutlarını ve çalışacağı çevresel koşulları (sıcaklık aralığı vb.) tanımlamaktır. Bu aşama, projenin temel çerçevesini oluşturur.

2. Şematik Çizim

Konsept netleştikten sonra, devrenin mantıksal yapısını gösteren şematik diyagram çizilir. Bu şema, kullanılacak tüm elektronik bileşenleri (direnç, kondansatör, entegre devre vb.), bu bileşenlerin değerlerini, parça numaralarını ve aralarındaki elektriksel bağlantıları içerir. Şematik çizimle eş zamanlı olarak, projede kullanılacak tüm malzemelerin listesi olan Malzeme Listesi (Bill of Materials - BOM) oluşturulur.

3. Blok Şeması ve Kart Boyutlandırma

Bu aşamada, PCB'nin nihai fiziksel boyutları ve şekli belirlenir. Kart üzerinde, birbiriyle ilgili bileşen gruplarının yerleştirileceği alanlar (bloklar) tanımlanır. İlgili bileşenleri bir arada tutmak, aralarındaki iletken yolların (izlerin) kısa olmasını sağlayarak sinyal bütünlüğünü artırır.

4. Bileşen Yerleşimi (Component Placement)

Şematik ve blok diyagramına uygun olarak, her bir elektronik bileşenin kart üzerindeki fiziksel konumu belirlenir. Bu adım, kartın performansı ve üretilebilirliği açısından kritik öneme sahiptir. Genellikle önce konektörler, ardından güç bileşenleri ve sonrasında diğer kritik elemanlar yerleştirilir. Yerleşim, elektromanyetik parazit, termal yönetim ve sinyal bütünlüğü gibi faktörler göz önünde bulundurularak yapılır.

5. Yol Çizimi (Routing)

Bileşenler yerleştirildikten sonra, aralarındaki elektriksel bağlantıları sağlamak için iletken bakır yollar (izler) çizilir. Bu işlem, şematik diyagramdaki bağlantılara göre yapılır. Yönlendirme, sinyal bütünlüğünü korumak, güç dağıtımını optimize etmek ve paraziti en aza indirmek için belirli kurallara göre gerçekleştirilir.

6. Tasarım Doğrulama ve Test

Tasarım tamamlandıktan sonra, üretimden önce hataları tespit etmek için bir dizi kontrol ve simülasyon yapılır. Tasarım Kuralı Kontrolü (Design Rule Check - DRC) gibi testler, iz genişlikleri, boşluklar ve delik boyutları gibi üretim limitlerine uygunluğu denetler. Bu aşama, olası üretim sorunlarını ve tasarım hatalarını önlemeye yardımcı olur.

Tasarımda Dikkat Edilmesi Gereken Hususlar

Başarılı bir PCB tasarımı için çeşitli faktörlerin dikkate alınması gerekir. Bu faktörler, kartın hem işlevselliğini hem de üretim verimliliğini etkiler.

Kart Kısıtlamaları

Tasarım sürecinin başında kartın boyutu, şekli ve katman sayısı belirlenmelidir. Günümüz elektronik cihazlarının giderek küçülmesi, daha kompakt ve bazen standart dışı şekilli PCB'ler gerektirebilir. Devre karmaşıklığı arttıkça, tüm bileşenleri ve bağlantıları sığdırmak için tek veya çift katmanlı kartlar yetersiz kalabilir. Bu durumlarda, daha fazla yönlendirme alanı sağlayan çok katmanlı (Multi-Layer) veya yüksek yoğunluklu ara bağlantı (HDI) tasarımları tercih edilir.

Malzeme ve Bileşen Seçimi

PCB'nin temel malzemesi, performansı doğrudan etkiler. En yaygın kullanılan malzeme FR-4 (cam elyaf takviyeli epoksi laminat) olmakla birlikte, yüksek frekanslı uygulamalar için rogers, yüksek ısı dağıtımı gerektiren durumlar için alüminyum gibi özel malzemeler de kullanılır. Bileşenlerin seçimi ve bulunabilirliği de tasarım aşamasında göz önünde bulundurulmalıdır.

Tasarım Kuralları

Üretim sürecinde sorun yaşamamak için belirli tasarım kurallarına uymak zorunludur. İletken yolların genişliği (trace width) taşıyacakları akıma göre belirlenirken, yollar ve bileşenler arasındaki boşluklar (clearance) kısa devreleri ve sinyal parazitini önlemek için kritik öneme sahiptir. Bu kurallar, üreticinin kabiliyetlerine göre ayarlanmalıdır.

Tasarım Yazılımları ve Çıktı Dosyaları

PCB tasarımı, bu iş için geliştirilmiş özel CAD yazılımları aracılığıyla yapılır. Piyasada hem profesyonel hem de hobi amaçlı kullanıma yönelik çeşitli programlar bulunmaktadır. Yaygın olarak kullanılan yazılımlar arasında Altium Designer, Eagle, KiCad, OrCAD, DesignSpark PCB ve ZenitPCB sayılabilir. Bu programlar, şematik çizimden başlayarak bileşen yerleşimi, yol çizimi ve 3D görselleştirme gibi tüm tasarım adımlarını yönetmeyi sağlar.

Tasarım süreci tamamlandığında, üretici firmaya gönderilmek üzere bir dizi çıktı dosyası oluşturulur. Bu dosyaların en önemlisi, endüstri standardı olarak kabul edilen gerber dosyalarıdır. Gerber dosyaları, her bir kart katmanının (bakır yollar, lehim maskesi, serigrafi vb.) ve deliklerin bilgilerini içeren bir veri setidir. Üretim için ayrıca malzeme listesi (BOM) ve bileşenlerin montaj yerlerini gösteren montaj dosyaları da gereklidir.

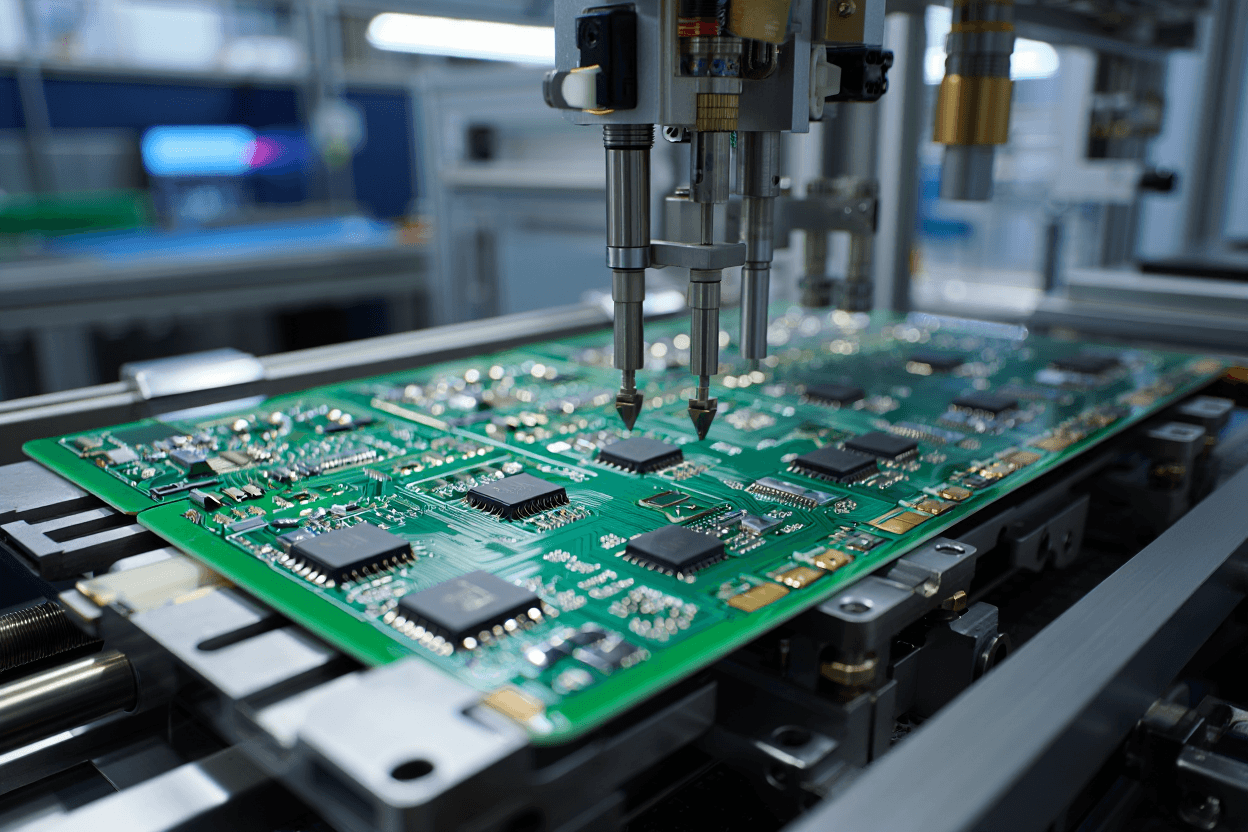

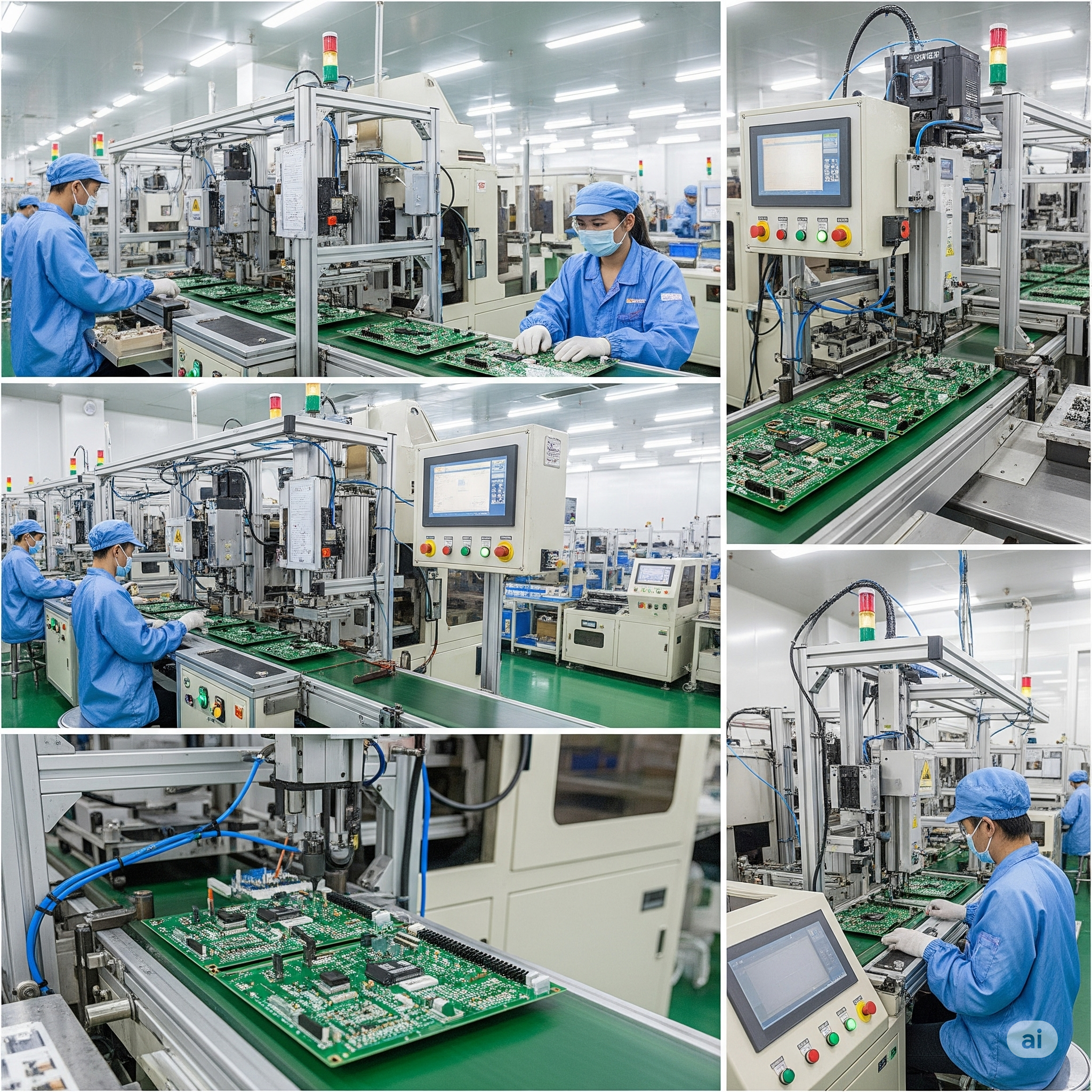

PCB Üretimi (Yapay Zeka ile Oluşturulmuştur)

PCB Üretim Aşamaları

Tasarım dosyaları üreticiye ulaştıktan sonra fiziksel üretim süreci başlar. Bu süreç, hassasiyet ve dikkat gerektiren çok sayıda adımdan oluşur:

1. Prototipleme

Seri üretime geçmeden önce, tasarımın doğruluğunu ve işlevselliğini test etmek amacıyla az sayıda prototip üretilir. Prototipleme, tasarım hatalarını erken aşamada tespit ederek seri üretimde karşılaşılabilecek büyük maliyet kayıplarının önüne geçer. Prototip testleri için genellikle "flying probe" olarak adlandırılan tam otomatik iğne dokunmalı test cihazları kullanılır.

2. Kart Üretimi

Onaylanan tasarıma göre bakır kaplı laminat levhalar kesilir. Gerber dosyalarındaki bilgilere göre, istenmeyen bakır alanlar kimyasal aşındırma (etching) yöntemiyle kaldırılır ve sadece devrenin iletken yolları bırakılır. Ardından, bileşenlerin bacaklarının veya bağlantı noktalarının geçeceği delikler (vias) açılır.

3. Lehim Maskesi ve Yüzey Kaplama

İletken yolların oksitlenmesini ve lehimleme sırasında kısa devre oluşmasını önlemek amacıyla kart yüzeyine genellikle yeşil renkli bir lehim maskesi (solder mask) uygulanır. Bileşenlerin lehimleneceği pedler ise açıkta bırakılır ve bu yüzeyler, lehim tutuşunu artırmak için çeşitli metallerle kaplanır.

4. Bileşen Montajı (Dizgi)

Bu aşamada, elektronik bileşenler kart üzerine yerleştirilir. İki ana montaj teknolojisi bulunur: Yüzey montaj teknolojisi (SMD/SMT), bileşenlerin doğrudan kart yüzeyindeki pedlere lehimlendiği modern bir yöntemdir. Delik içi montaj teknolojisi (THT) ise bileşenlerin bacaklarının karttaki deliklerden geçirilerek alt taraftan lehimlendiği daha geleneksel bir yöntemdir.

5. Lehimleme

Bileşenler yerleştirildikten sonra, lehimleme işlemiyle kalıcı olarak sabitlenirler. SMD dizgi için genellikle lehim pastası uygulandıktan sonra kartlar özel fırınlardan geçirilir. Daha iyi bir lehim bağlantısı sağlamak ve oksitlenmeyi önlemek için bu süreç azot gazı ortamında yapılabilir.

6. Test ve Kalite Kontrol

Üretilen ve montajı tamamlanan her kart, doğru çalışıp çalışmadığını kontrol etmek için bir dizi teste tabi tutulur. Devre içi testler ve fonksiyonel testler ile kartın tüm işlevleri doğrulanır. Bu aşama, hatalı ürünlerin son kullanıcıya ulaşmasını engeller.

PCB Türleri

Baskılı devre kartları, yapıldıkları malzeme, katman sayısı ve esneklik gibi özelliklere göre çeşitlilik gösterir. Her tür, farklı uygulama gereksinimlerini karşılamak üzere tasarlanmıştır.

Tek Taraflı PCB (Single-Sided PCB)

En basit ve en düşük maliyetli PCB türüdür. İletken yollar kartın sadece bir yüzeyinde bulunurken, bileşenler diğer yüzeye monte edilir. Genellikle basit elektronik cihazlarda kullanılır.

Çift Taraflı PCB (Double-Sided PCB)

Kartın her iki yüzeyinde de iletken yollar bulunur. Bu, daha karmaşık ve yoğun devrelerin daha küçük bir alana sığdırılmasına olanak tanır. Katmanlar arasındaki bağlantı, "via" adı verilen kaplamalı delikler aracılığıyla sağlanır.

Çok Katmanlı PCB (Multi-Layer PCB)

İki veya daha fazla iletken katmanın, yalıtkan katmanlarla birleştirilmesiyle oluşur. Bu yapı, özellikle bilgisayarlar, akıllı telefonlar gibi son derece karmaşık ve yüksek yoğunluklu elektronik cihazlar için gereklidir. Ayrıca, ek katmanlar güç ve toprak düzlemleri olarak kullanılarak sinyal bütünlüğünü ve termal yönetimi iyileştirir.

Alüminyum PCB (Aluminum PCB)

Standart FR-4 yerine alüminyum bir taban üzerine inşa edilir. Alüminyumun yüksek termal iletkenliği sayesinde, ısıyı etkili bir şekilde dağıtır. Bu özellikleri nedeniyle özellikle LED aydınlatma, güç elektroniği ve otomotiv gibi yüksek ısı üreten uygulamalarda tercih edilir.

Esnek PCB (Flexible/Flex PCB)

Geleneksel sert kartların aksine, bükülebilir polimer malzemelerden üretilir. Bu esneklik, dar veya standart dışı şekilli alanlara sahip elektronik ürünlerde (örneğin giyilebilir teknoloji, kameralar) büyük avantaj sağlar. Hafif ve kompakt tasarımlar için idealdir.

Sert-Esnek PCB (Rigid-Flex PCB)

Sert ve esnek PCB teknolojilerini tek bir kartta birleştirir. Kartın belirli bölümleri sertken, bu bölümleri birbirine bağlayan kısımlar esnektir. Bu yapı, konektörlere ve kablolara olan ihtiyacı ortadan kaldırarak daha güvenilir ve kompakt tasarımlar sunar.
