PID, yani Proportional-Integral-Derivative (Oransal-İntegral-Türev), kontrol mühendisliğinde kullanılan en yaygın geri besleme kontrol algoritmalarından biridir. Bir sistemin çıkışını, istenen bir referans değere mümkün olduğunca hızlı, doğru ve kararlı bir şekilde yaklaştırmak için tasarlanmıştır. PID kontrolörleri, basit yapıları ve geniş uygulama alanları nedeniyle endüstride ve teknolojide vazgeçilmez bir yer edinmiştir.

PID Kontrolünün Temel Prensipleri

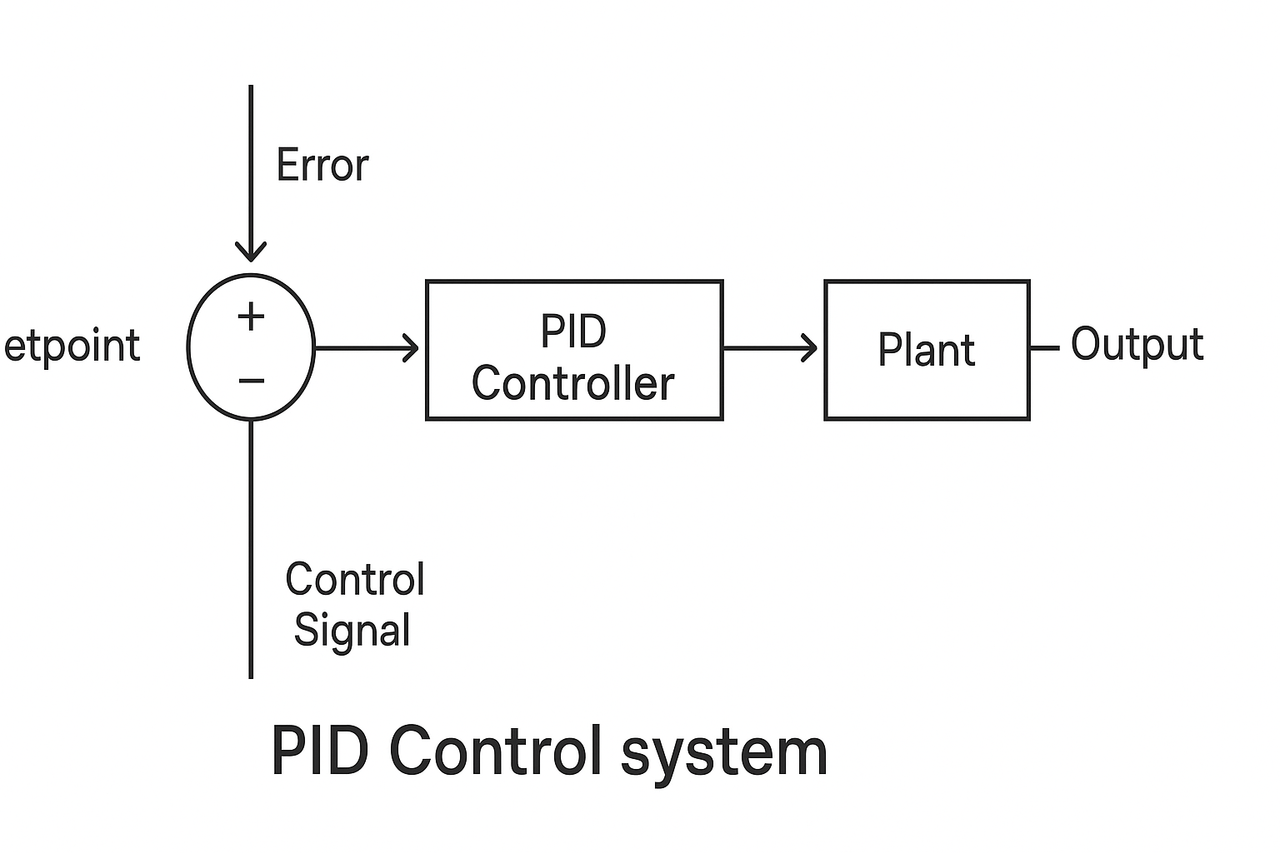

PID kontrolörü, bir sistemin çıkış değeri ile istenen referans değeri arasındaki farkı, yani hatayı ) $e(t)$ analiz ederek çalışır. Hata, aşağıdaki formülle ifade edilir:

$e(t)=r(t)−y(t)$

Burada:

• $r(t)$: Referans (istenen) değer
• $y(t)$ : Gerçek (ölçülen) çıkış değeri
• $e(t)$ : Hata sinyali

PID kontrolörü, bu hatayı üç farklı bileşenle işler: oransal, integral ve türev. Her bileşen, sistemin davranışını farklı bir şekilde etkiler ve bir araya geldiklerinde sistemin hızlı, doğru ve kararlı bir şekilde çalışmasını sağlar. Kontrol sinyali

𝑢(𝑡), şu şekilde hesaplanır:

$u(t)=K p ​ e(t)+K i ​ ∫e(t)dt+K d ​ dt de(t) ​$

Burada:

• $Kp$ : Oransal kazanç
• $Ki$: İntegral kazanç
• $Kd$ ​: Türev kazanç

PID Bileşenleri

1. Oransal Kontrol (Proportional)

Oransal kontrol, hata sinyaline orantılı bir düzeltme uygular. Hata ne kadar büyükse, kontrol sinyali de o kadar büyük olur. Matematiksel olarak:

$u p ​ (t)=K p ​ e(t)$

Rolü ve Etkisi

• Oransal kontrol, sistemin çıkışını referans değere hızlı bir şekilde yaklaştırmak için anlık hata büyüklüğüne odaklanır. Örneğin, bir sıcaklık kontrol sisteminde, eğer mevcut sıcaklık hedef sıcaklıktan çok uzaksa, oransal terim daha büyük bir düzeltme sinyali (ör. daha fazla ısıtma) üretir.
• $Kp$ kazancı, düzeltme sinyalinin gücünü belirler. Yüksek $Kp$​, daha agresif bir tepki sağlar, ancak aşırı yüksek değerler sistemde salınımlara veya kararsızlığa yol açabilir.
• Düşük $Kp$​ değerleri ise sistemi yavaşlatır ve hedefe ulaşma süresini uzatır.

Avantajları

• Hızlı Tepki: Sistem, hataya anında tepki verir, bu da dinamik performansı artırır. Örneğin, bir motorun hız kontrolünde, hız sapması tespit edildiğinde oransal kontrol hızlı bir düzeltme sağlar.
• Basitlik: Oransal kontrol, yalnızca anlık hataya bağlı olduğu için hesaplaması kolaydır ve düşük işlem gücü gerektirir.
• Doğrusal Yanıt: Hata büyüklüğüne orantılı bir düzeltme sunduğu için öngörülebilir bir kontrol sağlar.

Dezavantajları

• Sabit Durum Hatası (Steady-State Error): Tek başına kullanıldığında, oransal kontrol genellikle sistemi tam olarak referans değere ulaştıramaz. Örneğin, bir yük taşıyan motorun hız kontrolünde, yük nedeniyle sabit bir hız sapması kalabilir.
• Kararsızlık Riski: Çok yüksek $𝐾 𝑝$​ değerleri, sistemin aşırı tepki vermesine ve sürekli salınımlara neden olabilir. Örneğin, bir robot kolunun konum kontrolünde, yüksek $Kp$ kolu hedefin ötesine taşıyabilir.
• Sınırlı Kontrol: Oransal kontrol, yalnızca anlık hatayı dikkate alır ve geçmiş hatalar veya hatanın değişim hızı hakkında bilgi sağlamaz, bu da bazı sistemlerde yetersiz kalabilir.

2. İntegral Kontrol (Integral)

İntegral kontrol, geçmiş hataların birikimini dikkate alır ve hatanın zamanla sıfıra yaklaşmasını sağlar. Matematiksel olarak:

$u i ​ (t)=K i ​ ∫e(t)dt$

Rolü ve Etkisi

• İntegral kontrol, sistemin uzun vadeli doğruluğunu artırır. Geçmişte biriken hataları toplayarak, sabit durum hatasını ortadan kaldırır. Örneğin, bir sıcaklık kontrol sisteminde, oransal kontrol nedeniyle küçük bir sıcaklık sapması kalırsa, integral terim bu sapmayı zamanla düzeltir.
• $Ki$ kazancı, integral terimin etkisini belirler. Yüksek Ki $Ki$​, daha hızlı hata düzeltmesi sağlar, ancak aşırı yüksek değerler sistemin kararsızlığına veya aşırı tepki vermesine neden olabilir.
• İntegral kontrol, özellikle sistemin fiziksel sınırlarına (ör. bir motorun maksimum hızı) ulaştığı durumlarda dikkatle kullanılmalıdır.

Avantajları

• Sabit Durum Hatasını Ortadan Kaldırma: İntegral kontrol, sistemin tam olarak referans değere ulaşmasını sağlar. Örneğin, bir hız sabitleyici sisteminde, integral terim aracın hızını tam olarak istenen değerde tutar.
• Uzun Vadeli Doğruluk: Geçmiş hataları dikkate alarak, sistemin sürekli sapma göstermesini önler. Bu, özellikle hassas kontrol gerektiren uygulamalarda (ör. kimyasal reaktörler) önemlidir.
• Düşük Hata Toleransı: İntegral kontrol, küçük hataları bile biriktirip düzeltebildiği için yüksek hassasiyet sağlar.

Dezavantajları

• Aşırı Tepki (Overshoot) ve Salınımlar: Yüksek Ki K_i Ki​ değerleri, sistemin hedefi aşmasına ve salınımlara yol açabilir. Örneğin, bir robotik kolun konum kontrolünde, integral terim kolu hedef konumun ötesine taşıyabilir.
• İntegral Birikim (Integral Windup): Sistem fiziksel sınırlarına ulaştığında (ör. bir vananın tamamen açık olması), integral terim hataları biriktirmeye devam eder. Bu, kontrol sinyalinin gereksiz yere büyümesine ve sistemin gecikmeli tepki vermesine neden olabilir. Anti-windup teknikleri bu sorunu hafifletir.
• Yavaş Tepki: İntegral kontrol, hataların birikimini dikkate aldığı için anlık değişikliklere yavaş tepki verebilir, bu da dinamik sistemlerde performans kaybına yol açabilir.
• Hesaplama Karmaşıklığı: İntegral terimi, hataların sürekli bir toplamını gerektirir, bu da dijital sistemlerde ek bellek ve işlem gücü gereksinimi yaratır.

3. Türev Kontrol (Derivative)

Türev kontrol, hatanın değişim hızını analiz eder ve sistemin gelecekteki davranışını tahmin ederek düzeltmeler yapar. Matematiksel olarak:

$u d ​ (t)=K d ​ dt de(t) ​$

Rolü ve Etkisi

• Türev kontrol, hatanın nasıl değiştiğini (artıyor mu, azalıyor mu) değerlendirir ve buna göre bir sönümleme etkisi uygular. Bu, sistemin aşırı tepki vermesini (overshoot) önler ve kararlılığı artırır.
• $K d ​$​ kazancı, türev terimin gücünü belirler. Yüksek $K d ​$, daha güçlü sönümleme sağlar, ancak gürültülü sinyallerde sorun yaratabilir.
• Türev kontrol, genellikle oransal ve integral kontrolle birlikte kullanılır, çünkü tek başına hatayı düzeltme yeteneği yoktur.

Avantajları

• Aşırı Tepkiyi Azaltma: Türev kontrol, sistemin hedefi aşmasını önler. Örneğin, bir dronun yükseklik kontrolünde, türev terim dronun hızlı yükselişini yavaşlatarak sabit bir yüksekliğe ulaşmasını sağlar.
• Kararlılık Artışı: Salınımları sönümleyerek sistemin daha kararlı çalışmasını sağlar. Bu, özellikle hızlı dinamiklere sahip sistemlerde (ör. robotik) önemlidir.
• Öngörü Yeteneği: Hatanın değişim hızını analiz ederek, sistemin gelecekteki davranışını tahmin eder ve proaktif düzeltmeler yapar.
• Hızlı Dinamik Yanıt: Türev kontrol, sistemin ani değişikliklere daha iyi tepki vermesini sağlar, bu da hızlı tepki gerektiren uygulamalarda faydalıdır.

Dezavantajları

• Gürültü Hassasiyeti: Türev terimi, ölçüm sinyallerindeki küçük gürültüleri büyütebilir çünkü gürültü genellikle hızlı değişimlere neden olur. Bu, yanlış kontrol sinyallerine yol açabilir. Örneğin, bir sıcaklık sensöründen gelen gürültü, türev teriminin hatalı düzeltmeler yapmasına neden olabilir.
• Hesaplama Zorluğu: Türev hesaplama, özellikle dijital sistemlerde, hatanın değişim hızını doğru bir şekilde belirlemek için yüksek örnekleme oranı gerektirir. Bu, işlem gücünü artırabilir.
• Tek Başına Kullanım Sınırlaması: Türev kontrol, hatayı doğrudan düzeltmez; yalnızca değişim hızına odaklanır. Bu nedenle, tek başına kullanıldığında sistem referans değere ulaşamaz.
• Parametre Hassasiyeti: Kd K_d Kd​ değerinin yanlış ayarlanması, sistemin fazla sönümlenmesine (yavaş tepki) veya yetersiz sönümlenmesine (salınımlar) neden olabilir.

PID Kontrolünün Temel Prensipleri

PID kontrolörü, bir sistemin çıkış değeri ile istenen referans değeri arasındaki farkı, yani hatayı $e(t)$ analiz ederek çalışır. Hata, aşağıdaki formülle ifade edilir:

$e(t)=r(t)−y(t)$

Burada:

• $r(t)$: Referans (istenen) değer
• $y(t)$ : Gerçek (ölçülen) çıkış değeri
• $e(t)$ : Hata sinyali

PID kontrolörü, bu hatayı üç farklı bileşenle işler: oransal, integral ve türev. Her bileşen, sistemin davranışını farklı bir şekilde etkiler ve bir araya geldiklerinde sistemin hızlı, doğru ve kararlı bir şekilde çalışmasını sağlar. Kontrol sinyali

𝑢(𝑡), şu şekilde hesaplanır:

$u(t)=K p ​ e(t)+K i ​ ∫e(t)dt+K d ​ dt de(t) ​$

Burada:

• $Kp$ : Oransal kazanç
• $Ki$: İntegral kazanç
• $Kd$ ​: Türev kazanç

PID Bileşenleri

1. Oransal Kontrol (Proportional)

Oransal kontrol, hata sinyaline orantılı bir düzeltme uygular. Hata ne kadar büyükse, kontrol sinyali de o kadar büyük olur. Matematiksel olarak:

$u p ​ (t)=K p ​ e(t)$

Rolü ve Etkisi

• Oransal kontrol, sistemin çıkışını referans değere hızlı bir şekilde yaklaştırmak için anlık hata büyüklüğüne odaklanır. Örneğin, bir sıcaklık kontrol sisteminde, eğer mevcut sıcaklık hedef sıcaklıktan çok uzaksa, oransal terim daha büyük bir düzeltme sinyali (ör. daha fazla ısıtma) üretir.
• $Kp$ kazancı, düzeltme sinyalinin gücünü belirler. Yüksek $Kp$​, daha agresif bir tepki sağlar, ancak aşırı yüksek değerler sistemde salınımlara veya kararsızlığa yol açabilir.
• Düşük $Kp$​ değerleri ise sistemi yavaşlatır ve hedefe ulaşma süresini uzatır.

Avantajları

• Hızlı Tepki: Sistem, hataya anında tepki verir, bu da dinamik performansı artırır. Örneğin, bir motorun hız kontrolünde, hız sapması tespit edildiğinde oransal kontrol hızlı bir düzeltme sağlar.
• Basitlik: Oransal kontrol, yalnızca anlık hataya bağlı olduğu için hesaplaması kolaydır ve düşük işlem gücü gerektirir.
• Doğrusal Yanıt: Hata büyüklüğüne orantılı bir düzeltme sunduğu için öngörülebilir bir kontrol sağlar.

Dezavantajları

• Sabit Durum Hatası (Steady-State Error): Tek başına kullanıldığında, oransal kontrol genellikle sistemi tam olarak referans değere ulaştıramaz. Örneğin, bir yük taşıyan motorun hız kontrolünde, yük nedeniyle sabit bir hız sapması kalabilir.
• Kararsızlık Riski: Çok yüksek $𝐾 𝑝$​ değerleri, sistemin aşırı tepki vermesine (overshoot) ve sürekli salınımlara neden olabilir. Örneğin, bir robot kolunun konum kontrolünde, yüksek $Kp$ kolu hedefin ötesine taşıyabilir.
• Sınırlı Kontrol: Oransal kontrol, yalnızca anlık hatayı dikkate alır ve geçmiş hatalar veya hatanın değişim hızı hakkında bilgi sağlamaz, bu da bazı sistemlerde yetersiz kalabilir.

2. İntegral Kontrol (Integral)

İntegral kontrol, geçmiş hataların birikimini dikkate alır ve hatanın zamanla sıfıra yaklaşmasını sağlar. Matematiksel olarak:

$u i ​ (t)=K i ​ ∫e(t)dt$

Rolü ve Etkisi

• İntegral kontrol, sistemin uzun vadeli doğruluğunu artırır. Geçmişte biriken hataları toplayarak, sabit durum hatasını ortadan kaldırır. Örneğin, bir sıcaklık kontrol sisteminde, oransal kontrol nedeniyle küçük bir sıcaklık sapması kalırsa, integral terim bu sapmayı zamanla düzeltir.
• $Ki$ kazancı, integral terimin etkisini belirler. Yüksek Ki $Ki$​, daha hızlı hata düzeltmesi sağlar, ancak aşırı yüksek değerler sistemin kararsızlığına veya aşırı tepki vermesine neden olabilir.
• İntegral kontrol, özellikle sistemin fiziksel sınırlarına (ör. bir motorun maksimum hızı) ulaştığı durumlarda dikkatle kullanılmalıdır.

Avantajları

• Sabit Durum Hatasını Ortadan Kaldırma: İntegral kontrol, sistemin tam olarak referans değere ulaşmasını sağlar. Örneğin, bir hız sabitleyici sisteminde, integral terim aracın hızını tam olarak istenen değerde tutar.
• Uzun Vadeli Doğruluk: Geçmiş hataları dikkate alarak, sistemin sürekli sapma göstermesini önler. Bu, özellikle hassas kontrol gerektiren uygulamalarda (ör. kimyasal reaktörler) önemlidir.
• Düşük Hata Toleransı: İntegral kontrol, küçük hataları bile biriktirip düzeltebildiği için yüksek hassasiyet sağlar.

Dezavantajları

• Aşırı Tepki (Overshoot) ve Salınımlar: Yüksek Ki K_i Ki​ değerleri, sistemin hedefi aşmasına ve salınımlara yol açabilir. Örneğin, bir robotik kolun konum kontrolünde, integral terim kolu hedef konumun ötesine taşıyabilir.
• İntegral Birikim (Integral Windup): Sistem fiziksel sınırlarına ulaştığında (ör. bir vananın tamamen açık olması), integral terim hataları biriktirmeye devam eder. Bu, kontrol sinyalinin gereksiz yere büyümesine ve sistemin gecikmeli tepki vermesine neden olabilir. Anti-windup teknikleri bu sorunu hafifletir.
• Yavaş Tepki: İntegral kontrol, hataların birikimini dikkate aldığı için anlık değişikliklere yavaş tepki verebilir, bu da dinamik sistemlerde performans kaybına yol açabilir.
• Hesaplama Karmaşıklığı: İntegral terimi, hataların sürekli bir toplamını gerektirir, bu da dijital sistemlerde ek bellek ve işlem gücü gereksinimi yaratır.

3. Türev Kontrol (Derivative)

Türev kontrol, hatanın değişim hızını analiz eder ve sistemin gelecekteki davranışını tahmin ederek düzeltmeler yapar. Matematiksel olarak:

$u d ​ (t)=K d ​ dt de(t) ​$

Rolü ve Etkisi

• Türev kontrol, hatanın nasıl değiştiğini (artıyor mu, azalıyor mu) değerlendirir ve buna göre bir sönümleme etkisi uygular. Bu, sistemin aşırı tepki vermesini (overshoot) önler ve kararlılığı artırır.
• $K d ​$​ kazancı, türev terimin gücünü belirler. Yüksek $K d ​$, daha güçlü sönümleme sağlar, ancak gürültülü sinyallerde sorun yaratabilir.
• Türev kontrol, genellikle oransal ve integral kontrolle birlikte kullanılır, çünkü tek başına hatayı düzeltme yeteneği yoktur.

Avantajları

• Aşırı Tepkiyi Azaltma: Türev kontrol, sistemin hedefi aşmasını önler. Örneğin, bir dronun yükseklik kontrolünde, türev terim dronun hızlı yükselişini yavaşlatarak sabit bir yüksekliğe ulaşmasını sağlar.
• Kararlılık Artışı: Salınımları sönümleyerek sistemin daha kararlı çalışmasını sağlar. Bu, özellikle hızlı dinamiklere sahip sistemlerde (ör. robotik) önemlidir.
• Öngörü Yeteneği: Hatanın değişim hızını analiz ederek, sistemin gelecekteki davranışını tahmin eder ve proaktif düzeltmeler yapar.
• Hızlı Dinamik Yanıt: Türev kontrol, sistemin ani değişikliklere daha iyi tepki vermesini sağlar, bu da hızlı tepki gerektiren uygulamalarda faydalıdır.

Dezavantajları

• Gürültü Hassasiyeti: Türev terimi, ölçüm sinyallerindeki küçük gürültüleri büyütebilir, çünkü gürültü genellikle hızlı değişimlere neden olur. Bu, yanlış kontrol sinyallerine yol açabilir. Örneğin, bir sıcaklık sensöründen gelen gürültü, türev teriminin hatalı düzeltmeler yapmasına neden olabilir.
• Hesaplama Zorluğu: Türev hesaplama, özellikle dijital sistemlerde, hatanın değişim hızını doğru bir şekilde belirlemek için yüksek örnekleme oranı gerektirir. Bu, işlem gücünü artırabilir.
• Tek Başına Kullanım Sınırlaması: Türev kontrol, hatayı doğrudan düzeltmez; yalnızca değişim hızına odaklanır. Bu nedenle, tek başına kullanıldığında sistem referans değere ulaşamaz.
• Parametre Hassasiyeti: $KD$ değerinin yanlış ayarlanması, sistemin fazla sönümlenmesine (yavaş tepki) veya yetersiz sönümlenmesine (salınımlar) neden olabilir.

PID Kontrolünün Kullanım Alanları

PID kontrolörleri, basitlikleri ve etkinlikleri sayesinde birçok alanda yaygın olarak kullanılır. Aşağıda, PID kontrolünün başlıca kullanım alanları madde madde ve daha kısa paragraflar halinde açıklanmıştır:

Endüstriyel Otomasyon

PID kontrolörleri, endüstriyel süreçlerde sıcaklık, basınç, akış ve seviye gibi parametrelerin hassas kontrolü için kullanılır. Örneğin, pastörizasyonda süt sıcaklığını sabit tutmak veya petrol rafinerilerinde basıncı düzenlemek için PID devreye girer. Çimento fabrikalarında fırın sıcaklık yönetimi gibi uygulamalarda, PID’nin hızlı tepki ve hata düzeltme yeteneği, süreç verimliliğini ve güvenliği artırır.

Robotik

Robotik sistemlerde PID, hareket ve denge kontrolü için kritik bir rol oynar. Dronlarda dengeyi sağlamak, robot kollarında hassas konumlandırma veya 3D yazıcılarda baskı kafası hareketini kontrol etmek için kullanılır. Örneğin, bir quadcopter dronun havada sabit kalması için PID, motor hızlarını sürekli ayarlar, böylece yüksek hassasiyet ve kararlılık sağlar.

Otomotiv

Otomotivde PID, sürüş konforu ve güvenliği artırır. Hız sabitleyici sistemlerde hızı sabit tutmak, adaptif hız sabitleyicilerde mesafeyi korumak veya ABS’de fren basıncını ayarlamak için kullanılır. Elektrikli araçlarda batarya yönetimi gibi uygulamalarda da PID, enerji verimliliğini optimize eder ve güvenlik standartlarını destekler.

Havacılık ve Uzay

Havacılıkta PID, uçuş kontrol sistemlerinin temelidir. Otopilot sistemleri irtifa ve yönü sabit tutmak için PID kullanır. Uzay araçlarında yönelim kontrolü veya yörünge düzeltmeleri için PID, itici motorları hassas bir şekilde yönetir. PID’nin yüksek kararlılığı, emniyetli operasyonlar için vazgeçilmezdir.

Enerji Sistemleri

Enerji sektöründe PID, rüzgar türbinlerinde kanat açısı kontrolü, güneş panellerinde yönlendirme veya hidroelektrik santrallerde türbin hızı yönetimi için kullanılır. Akıllı şebekelerde voltaj regülasyonu ve güç dağıtımı için de PID devreye girer, böylece verimlilik ve stabilite artar.

Tıbbi Cihazlar

Tıbbi cihazlarda PID, hassas kontrol sağlar. İnsülin pompalarında kan şekeri seviyesini düzenler, ventilatörlerde hava akışını kontrol eder veya inkübatörlerde bebek sıcaklığını sabit tutar. PID’nin güvenilirliği, hasta güvenliği ve tedavi etkinliği için kritik öneme sahiptir.

Ev Elektroniği ve Beyaz Eşya

Ev elektroniğinde PID, konfor ve enerji verimliliği sağlar. Klimalarda oda sıcaklığını, çamaşır makinelerinde tambur hızını veya fırınlarda pişirme sıcaklığını kontrol eder. Akıllı termostatlarda enerji tasarrufu için PID kullanılır, kullanıcı deneyimini iyileştirir.

Proses Endüstrileri

Proses endüstrilerinde PID, üretim süreçlerini yönetir. İlaç üretiminde reaksiyon tanklarının sıcaklığını, gıda endüstrisinde fermantasyon süreçlerini veya kağıt üretiminde nem seviyesini kontrol eder. PID, üretim verimliliğini artırır ve atık miktarını azaltır.
