Roketlerde Burun Konisi Türleri

Roket sistemlerinde burun konisi, aracın atmosferle ilk temas kurduğu yapı olması nedeniyle aerodinamik performans üzerinde belirleyici bir rol oynamaktadır. Bu yapı, özellikle yüksek hızlarda hava direncinin ve sürtünme kuvvetlerinin azaltılması suretiyle roketin ivmelenmesini desteklerken; düşük hızlarda ise stabilitenin sağlanmasına katkıda bulunmaktadır. Roketin görev profiline, yani subsonik, transonik, süpersonik veya hipersonik hız rejimlerine göre optimize edilmiş farklı burun konisi tasarımları, hava aracı performansının maksimize edilmesi amacıyla kullanılmaktadır.

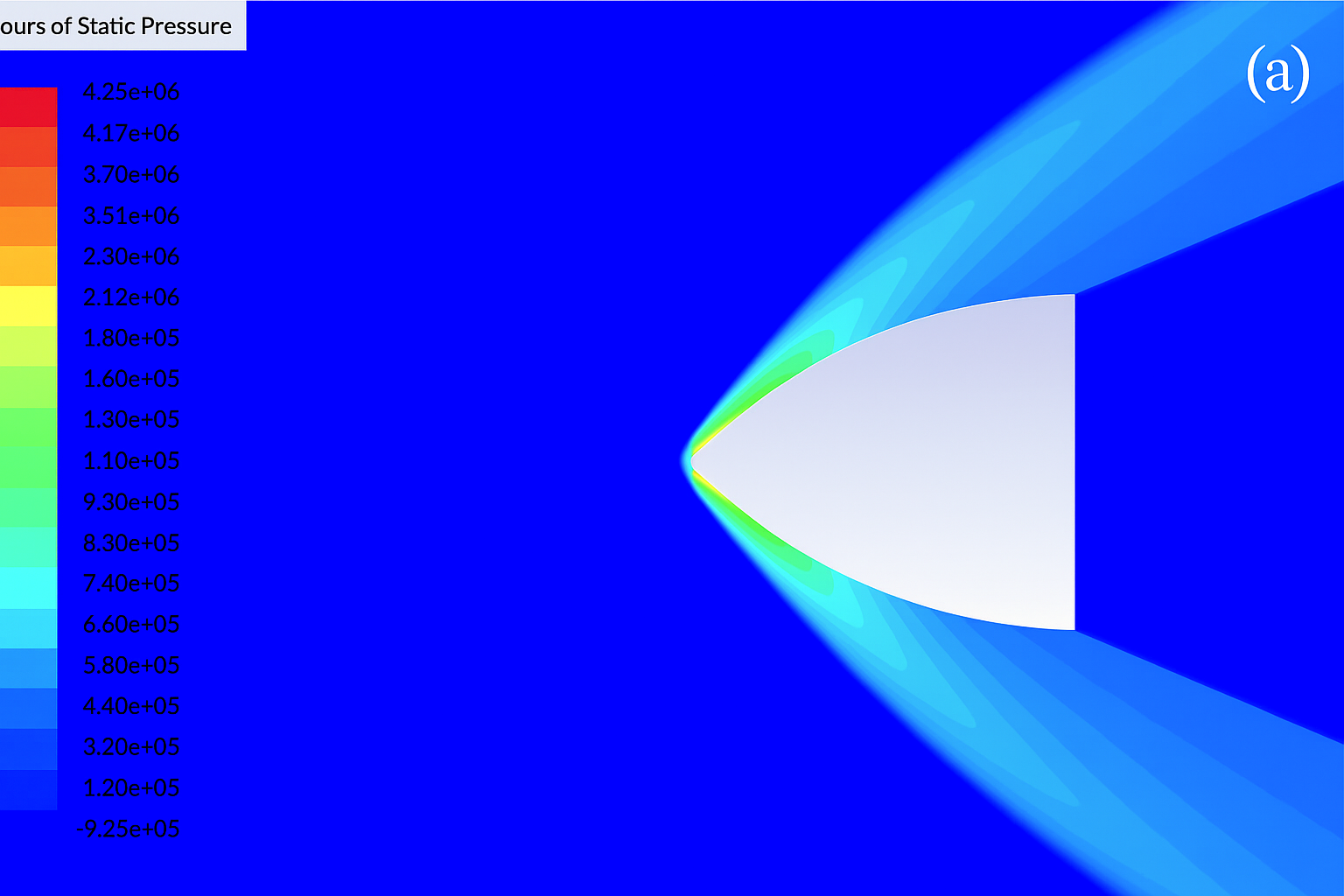

Roket burun konisi akışkan dinamiği analizi örneği (Makaleden esinlenmiştir, yapay zeka ile oluşturulmuştur.)

Burun Konisi Türleri

Burun konisi tasarımları genellikle görev yüksekliği, hedef hız rejimi, üretim kolaylığı ve aerodinamik verimlilik gibi çok boyutlu kriterler temelinde sınıflandırılır. En yaygın olarak kullanılan burun konisi türleri aşağıdaki gibidir:

• Ogive burun konisi
• Konik burun konisi
• Elipsoidal burun konisi
• Power serisi burun konisi
• Parabolik serisi burun konisi
• Haack serisi burun konisi

Her bir tasarım, belirli bir hız aralığında optimum performans sergileyecek şekilde şekillendirilmiştir. Aşağıda, bu türler detaylı olarak ele alınmıştır.

Ogive Burun Konisi

Ogive burun konisi, dengeli bir aerodinamik performans sağlaması nedeniyle yaygın olarak tercih edilen bir tasarımdır. Özellikle transonik hız rejimlerinde etkili sonuçlar sunar. Tasarımda kullanılan şekil parametresi (shape parameter), 0 ile 1 arasında değer alabilir ve bu parametreye bağlı olarak iki farklı ogive türü elde edilir:

• Tanjant Ogive (Shape Parameter = 1)
• Secant Ogive (Shape Parameter < 1)

Tanjant ogive tasarımı, koninin ucunu daha keskin hale getirirken, secant ogive tasarımı daha geniş ve dolgun bir profil sunar. Bu çeşitlilik sayesinde farklı görev profillerine yönelik optimize edilmiş çözümler geliştirilebilir. Ayrıca ogive koniler, üretim kolaylığı ve maliyet etkinliği açısından da avantajlıdır.

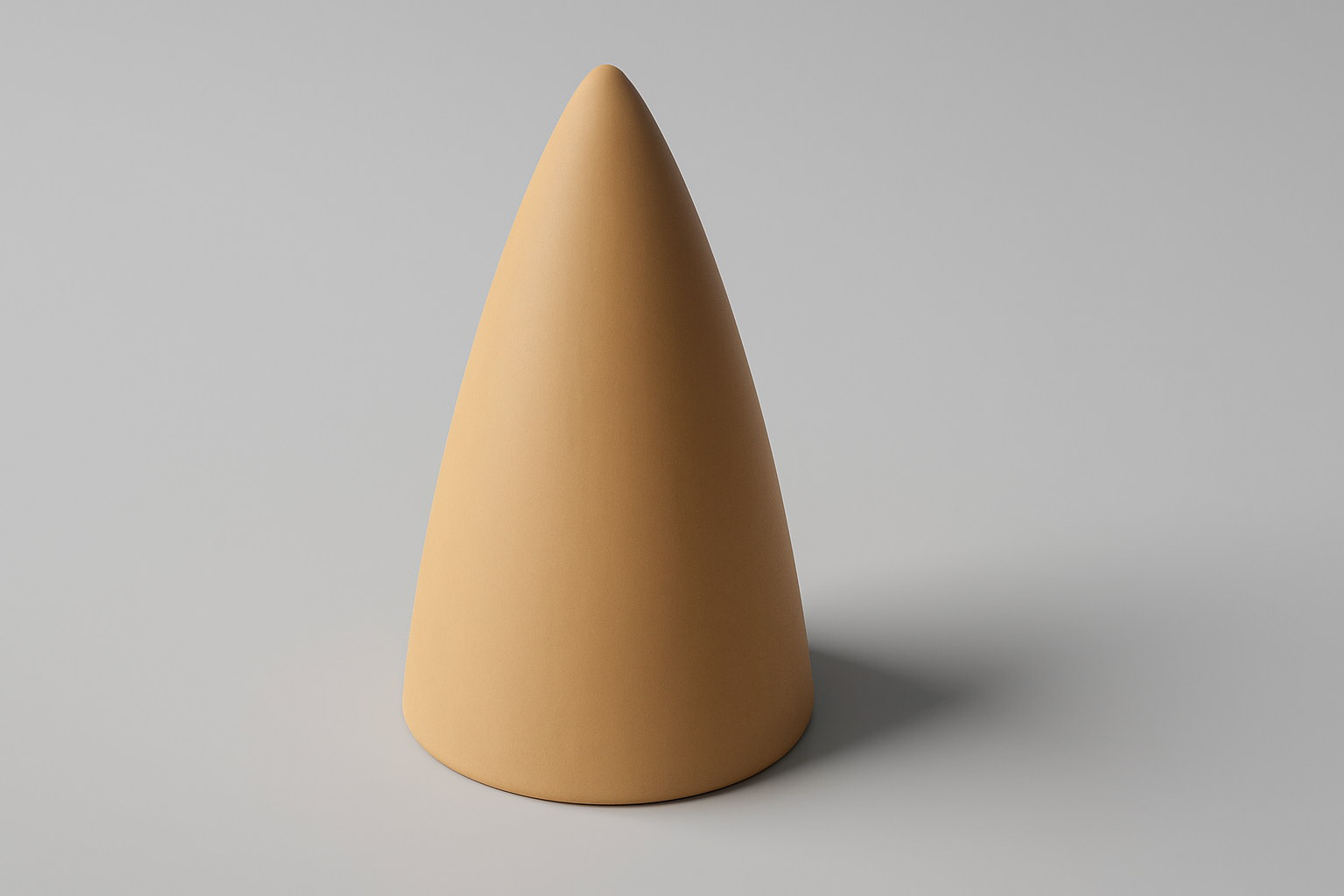

Tanjant ogive burun konisi tasviri (Yapay zeka ile oluşturulmuştur.)

Konik Burun Konisi

Konik burun konisi, geometrik olarak en basit burun konisi türüdür ve genellikle düz bir üçgensel profil üzerinden şekillendirilir. Bu tür, özellikle süpersonik hızlarda yüksek performans sunar. Ancak, alt hız rejimlerinde türbülans etkileri ve düşük kaldırma kuvveti gibi dezavantajlar ortaya çıkabilir. Model roketçilikte nispeten daha az tercih edilmesinin nedeni, düşük hızlarda yeterli aerodinamik stabilite sunmamasıdır.

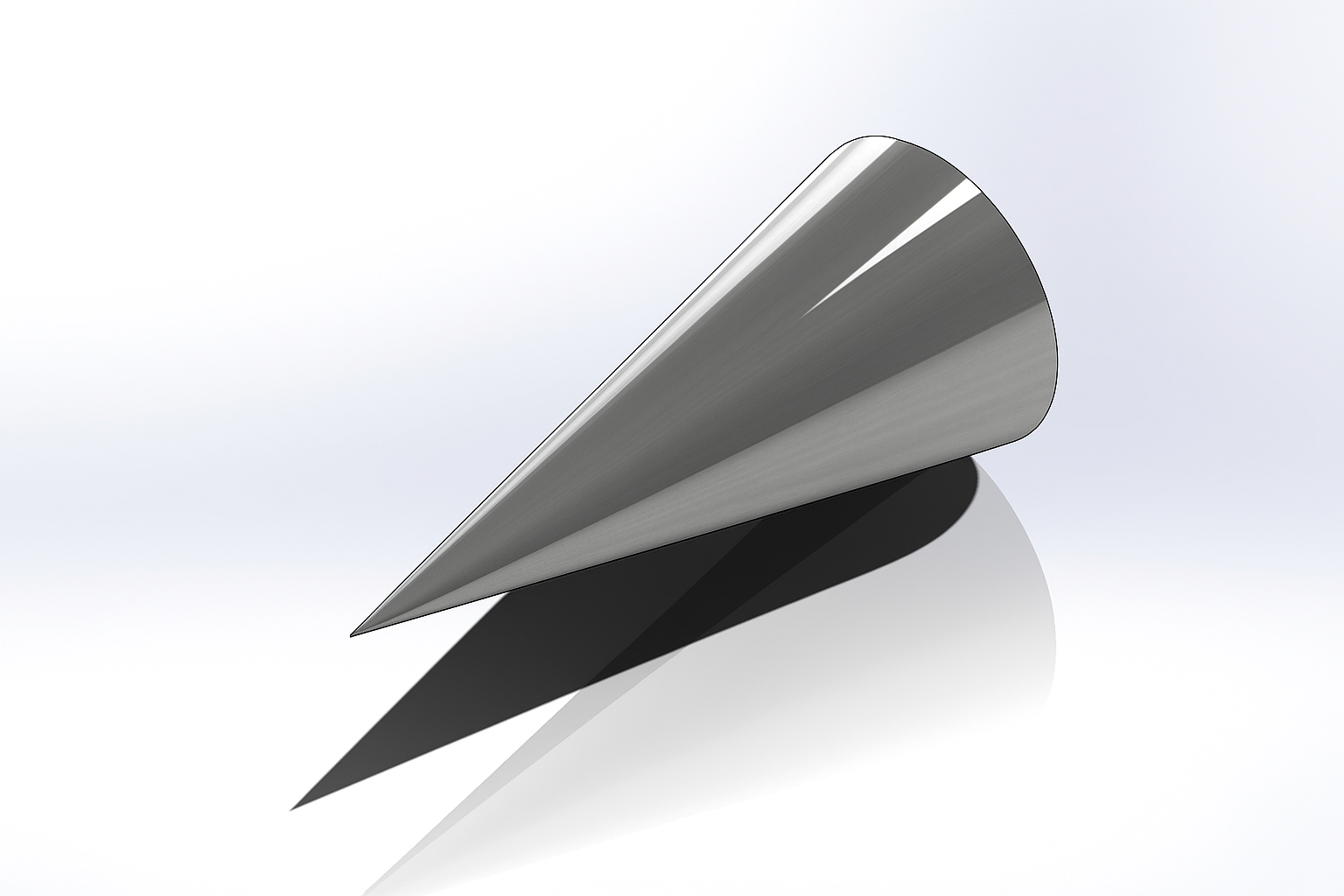

Konik burun konisi tasviri (Yapay zeka ile oluşturulmuştur.)

Elipsoidal Burun Konisi

Elipsoidal burun konileri, bir elipsin yarısı esas alınarak tasarlanır. Bu yapılar subsonik hızlarda yüksek manevra kabiliyeti ve aerodinamik stabilite sunar. Ancak süpersonik veya hipersonik rejimlerde hava akımı üzerindeki dağılımın bozulması nedeniyle performans kaybı yaşanır. Geometrik olarak daha sade oldukları için şekil parametresi içermezler ve üretim açısından basit bir alternatiftir.

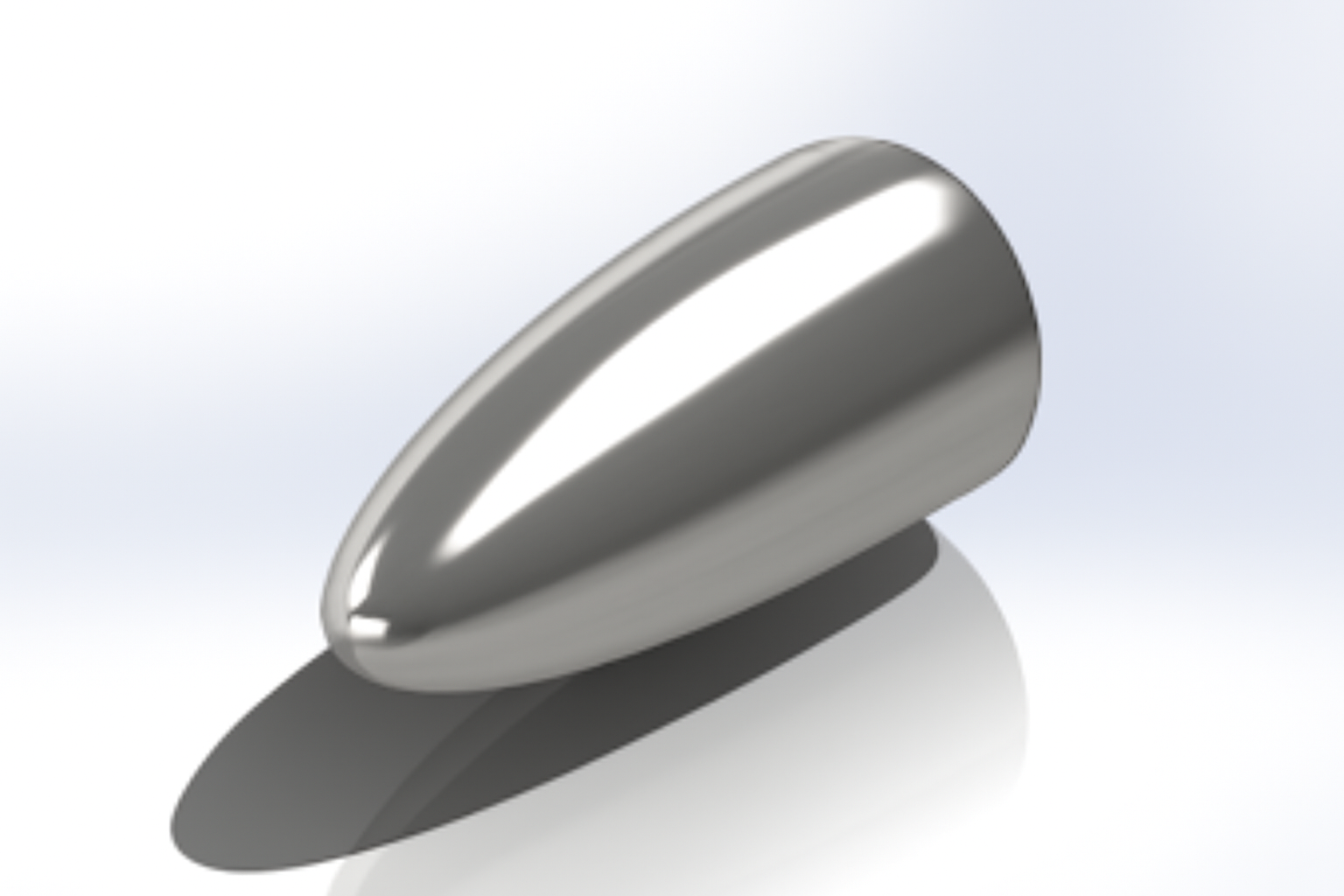

Elipsoidal burun konisi tasviri (Yapay zeka ile oluşturulmuştur.)

Power Serisi Burun Konisi

Power serisi burun konileri, belirli bir matematiksel formüle dayalı olarak şekillendirilir ve şekil parametresi (genellikle 0.5 ile 1 arasında) tasarım üzerinde doğrudan etkilidir. Bu seri sayesinde farklı aerodinamik profiller elde edilebilir:

• 1/2 Power Serisi (Shape Parameter = 0.5)
• 3/4 Power Serisi (Shape Parameter = 0.75)
• Konik Tasarım (Shape Parameter = 1)

Şekil parametresi arttıkça koni daha sivri hâle gelir ve bu durum, daha yüksek hızlarda hava direncini azaltarak verimliliği artırır. Ancak üretim karmaşıklığı nedeniyle amatör uygulamalarda nadiren tercih edilir.

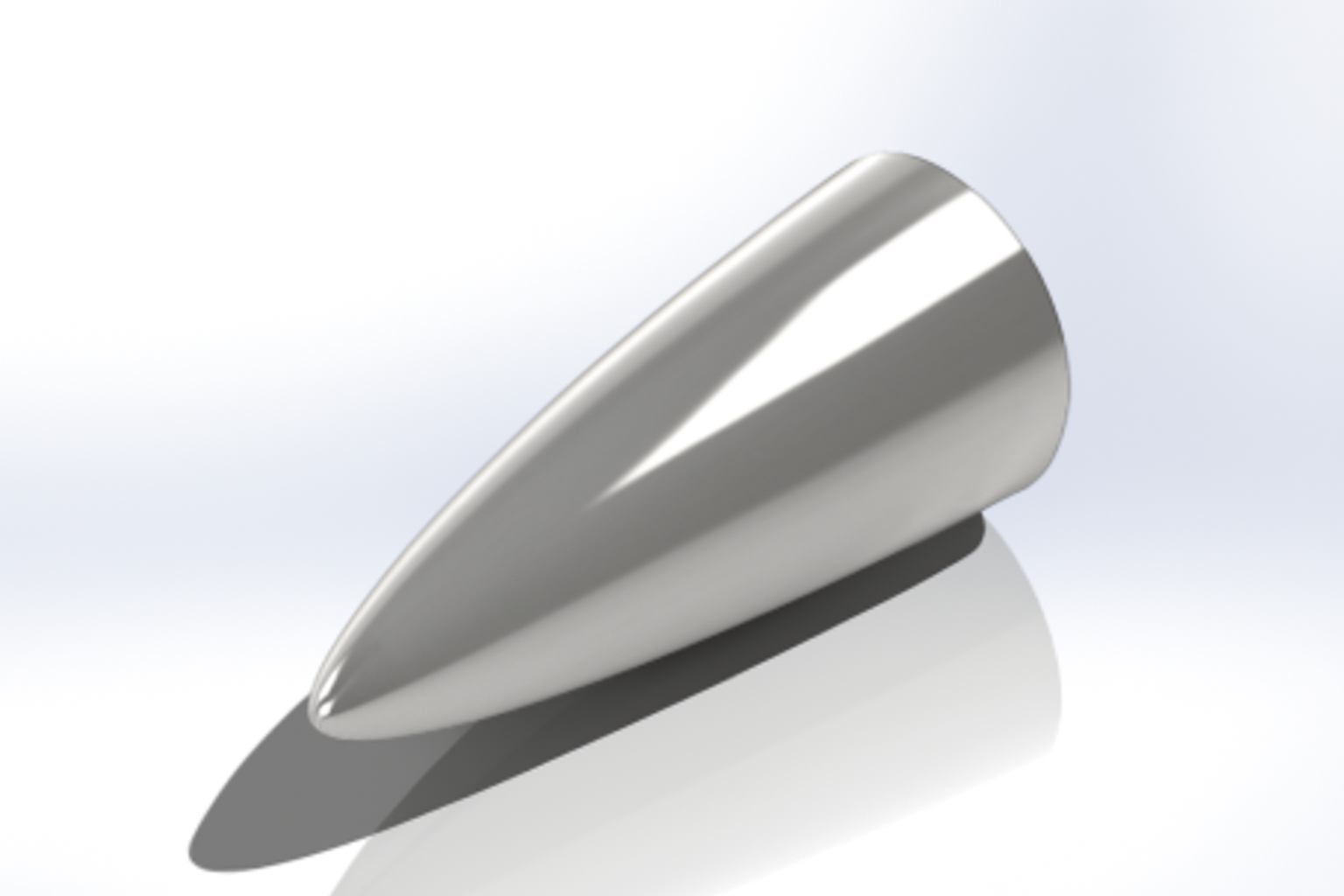

Power serisi burun konisi tasviri (Yapay zeka ile oluşturulmuştur.)

Parabolik Burun Konisi

Parabolik burun konisi, görünüm olarak ogive türüne benzese de tasarım matematiği farklılık gösterir. Burun ucundan en geniş çapa kadar bir parabol fonksiyonu ile oluşturulur. Şekil parametresi, bu parabolün eğimini ve dolayısıyla koninin keskinliğini belirler:

• Tam Parabol (Shape Parameter = 1)
• 3/4 Parabol (Shape Parameter = 0.75)
• 1/2 Parabol (Shape Parameter = 0.5)

Parabolik tasarımlar, şekil parametresi azaldıkça daha keskin bir uç yapısına kavuşur ve bu sayede daha yüksek hızlarda daha az hava direnci sağlar. Üretim açısından da esnek bir tasarım yelpazesi sunduğundan sanayi uygulamalarında sık tercih edilir.

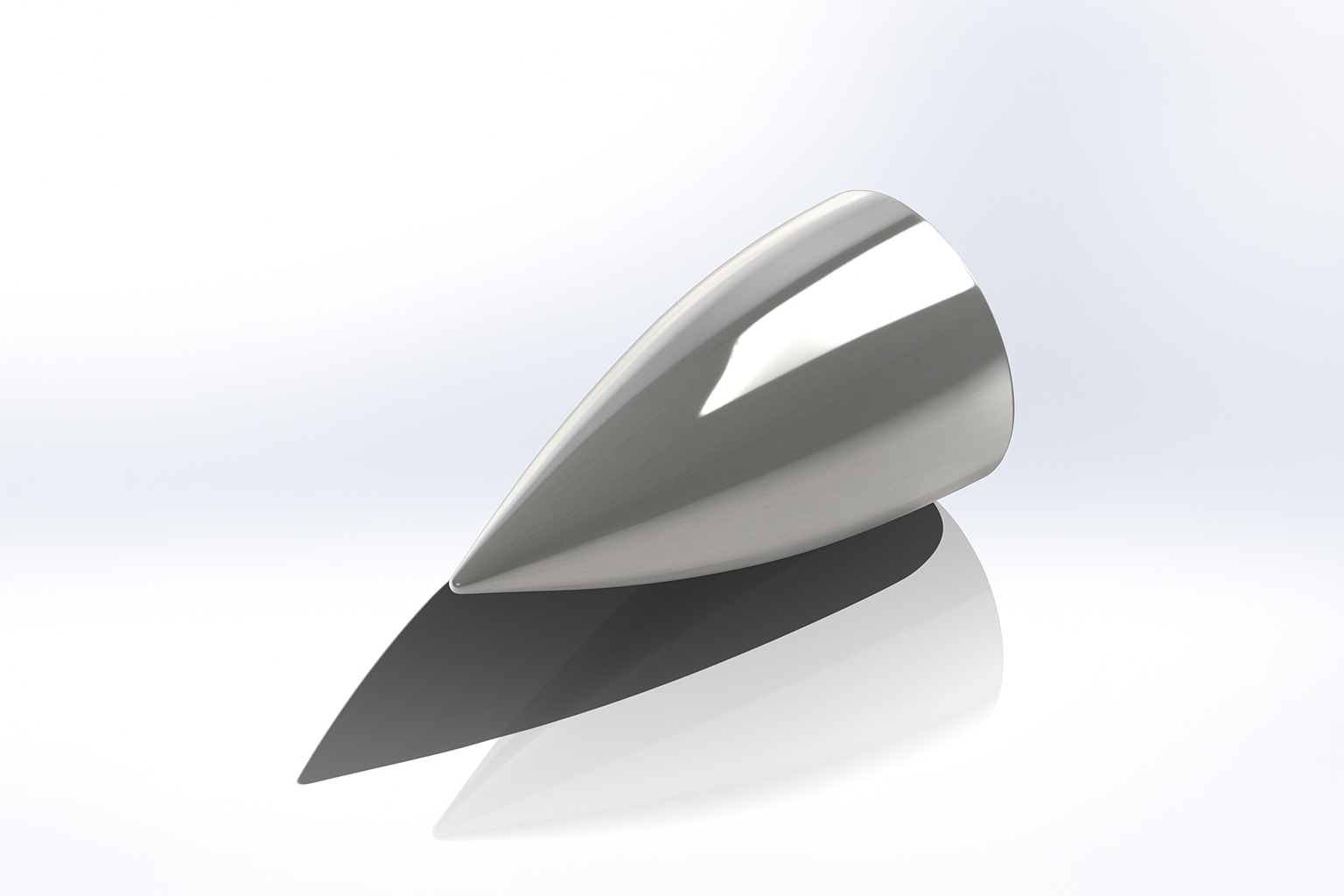

Parabolik burun konisi tasviri (Yapay zeka ile oluşturulmuştur.)

Haack Serisi Burun Konisi

Haack serisi, aerodinamik verimliliği en yüksek düzeye çıkarmayı hedefleyen optimize tasarımlar sunar. Bu seri altında iki ana konfigürasyon bulunmaktadır:

• LD-Haack (Von Kármán) – Shape Parameter = 0: Belirli bir uzunluk ve çap oranında minimum dalga direnci sağlar. Genellikle uzun menzilli roketler için idealdir.
• LV-Haack – Shape Parameter = 0.33: Belirli bir hacimde maksimum aerodinamik performansı hedefler. Özellikle mühimmat taşıyan sistemlerde, hacim verimliliği ön planda olan uygulamalarda tercih edilir.

Her iki tasarım da hipersonik hız rejimlerinde üstün performans gösterir; ancak üretim süreçleri daha karmaşıktır ve hassas hesaplamalar gerektirir.

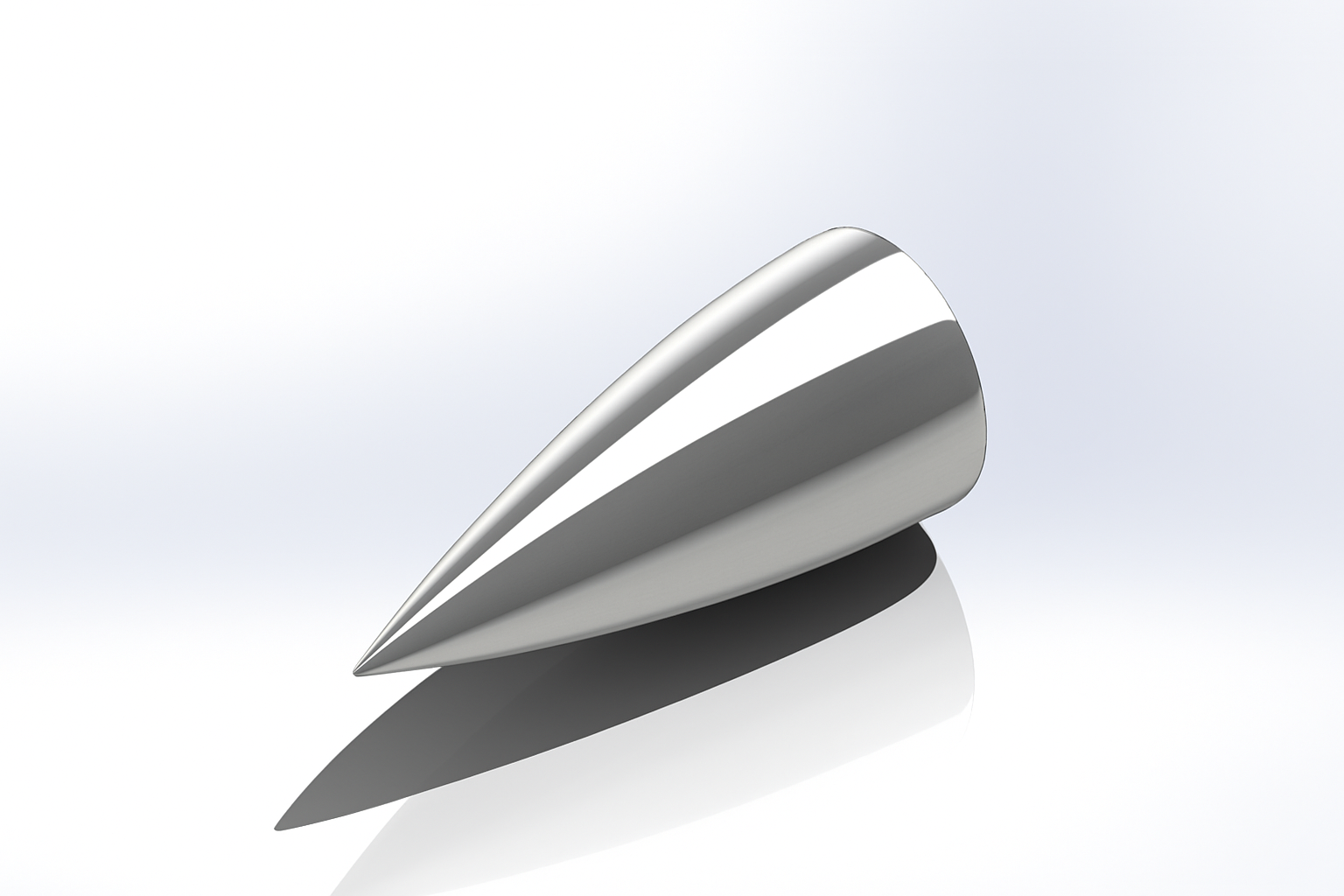

Haack serisi burun konisi tasviri (Yapay zeka ile oluşturulmuştur.)

Burun konisi tasarımı, bir roketin görev başarısı üzerinde doğrudan etkili olan kritik bir mühendislik unsurudur. Hangi burun konisinin tercih edileceği; görev profili, hız rejimi, aerodinamik gereksinimler ve üretim kısıtları gibi faktörlere bağlı olarak belirlenmelidir. Genel bir değerlendirme şu şekilde yapılabilir:

• Subsonik hızlar: Elipsoidal ve 1/2 parabolik burun konileri
• Transonik hızlar: Ogive burun konileri
• Süpersonik hızlar: Konik, power serisi ve 3/4 parabolik burun konileri
• Hipersonik hızlar: Haack serisi burun konileri

Aerodinamik optimizasyon ile üretim maliyetleri arasındaki dengeyi sağlamak, başarılı bir burun konisi tasarımı için temel prensip olmalıdır.
