Uçaklarda seyrüsefer aletleri, uçuş sırasında doğru yön ve konum bilgisini elde etmeye yardımcı olan sistemlerdir. Bu aletler, uçakların hava sahasında güvenli bir şekilde hareket etmelerini sağlamak ve iniş, kalkış gibi kritik anlarda yönlendirme yapabilmek için kullanılır. Uçaklarda yaygın olarak kullanılan seyrüsefer aletlerinden bazıları şunlardır: ADF, DME, ILS, Localizer, Glide Path, Marker, NDB, VOR, TACAN ve VORTAC.

ADF (Automatic Direction Finder)

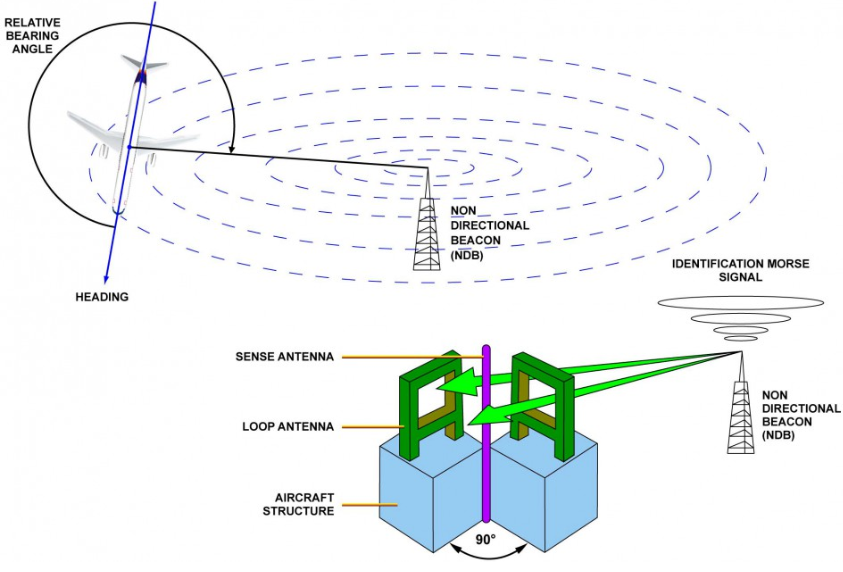

^{Automatic Direction Finder çalışma mantığı}

ADF (Automatic Direction Finder), uçakların yönlerini belirlemelerine yardımcı olan bir seyrüsefer aracıdır. ADF, özellikle hava yolculuğunda uçakların doğru yön belirlemeleri ve hedef istasyonlara ulaşmaları için kullanılır. Bu cihaz, uçakların bulunduğu yer ile yer istasyonları arasındaki yönü tespit etmelerini sağlar ve genellikle bir NDB (Non-Directional Beacon) ile birlikte çalışır.

Çalışma Prensibi

ADF, uçakların bir radyo sinyali alarak yön belirlemelerine yardımcı olan bir cihazdır. Bu sinyaller genellikle bir NDB (Non-Directional Beacon) tarafından yayımlanır. ADF, bu sinyali algılar ve uçağın NDB istasyonuna olan yönünü belirler. NDB'ler, genellikle karasal alanlarda bulunan, belirli bir frekansta çalışan ve genellikle tek yönlü sinyaller yayınlayan radyo vericileridir. ADF cihazı ise, bu verici sinyallerini alır ve bir pusula gibi çalışarak uçağa doğru yön bilgisini verir.

ADF'nin çalışma prensibi şu şekilde özetlenebilir:

1. NDB İstasyonu: NDB, sürekli olarak radyo dalgaları yayar. Bu dalgalar, uçağa doğru gelir.
2. Radyo Dalga Alımı: Uçak içindeki ADF cihazı, NDB'den yayılan radyo dalgalarını alır.
3. Yön Tespiti: ADF, aldığı sinyalin yönünü belirler. Sinyalin geldiği yön, uçağın NDB'ye olan yönünü gösterir. Bu, uçağın o istasyona doğru ya da uzaklaştığını belirlemeye yardımcı olur.
4. Yön Göstergesi: ADF cihazı, genellikle bir pusula göstergesi şeklinde uçağa, NDB'ye olan yönü gösterir. Bu gösterge, uçağın NDB'ye yönelmesini sağlamak için kullanılır.

Kullanım Alanları

• Yön Tayini: ADF, uçakların hava yolculuklarında doğru yönü belirlemek için kullanılır. Örneğin, uçak bir NDB'yi alarak, bu NDB'ye doğru ya da uzaklaştığını belirler ve uçuş rotasını buna göre ayarlar.
• İniş ve Yönlendirme: Özellikle düşük görüş koşullarında, ADF, uçakların yer istasyonlarına (NDB'ler) yönelmesini sağlar. Uçaklar, doğru iniş rotasına yaklaşırken NDB'yi alarak, bu istasyonla olan yönünü bilerek doğru bir şekilde iniş yapabilirler.
• Hava Durumu ve Görüş Koşulları: Görüş mesafesinin düşük olduğu, hava koşullarının kötü olduğu zamanlarda, ADF cihazı uçaklara doğru yönü belirlemekte yardımcı olur. Bu sayede uçaklar, her koşulda doğru yönlendirilebilir.
• Yolculuk Mesafesi: Uçaklar, belirli bir mesafede bulunan NDB istasyonlarını alarak, rotalarını takip edebilirler. ADF cihazı, uçakların bu mesafeleri doğru şekilde tayin etmelerini sağlar.

ADF ile İlgili Dikkat Edilmesi Gereken Noktalar

ADF, genellikle NDB sinyallerini almakla sınırlıdır. Ancak, bazı uçaklar, birden fazla radyo sinyali alabilen cihazlarla donatılabilir. ADF kullanımıyla ilgili dikkat edilmesi gereken bazı noktalar şunlardır:

1. Sinyal Kaynakları: ADF, yalnızca NDB'lerden yayılan sinyalleri alır. Bu nedenle, uçağın bulunduğu bölgede NDB istasyonlarının varlığı önemlidir. Eğer uçak, NDB olmayan bir bölgede uçuyorsa, ADF'nin kullanımı sınırlı olabilir.
2. Sinyal Gücü ve Kalitesi: NDB sinyalleri bazen zayıf veya parazitli olabilir. Bu durumda, ADF cihazı doğru bir yön belirlemekte zorlanabilir. Özellikle dağlık ve yoğun nüfuslu bölgelerde, sinyal kalitesinde düşüş yaşanabilir.
3. Doğruluk: ADF, doğru yön tayini sağlamak için çok hassas çalışsa da, uçaklar çok yüksek hızla hareket ederken cihazın verdiği yön göstergesi zaman zaman daha yavaş tepki verebilir. Bu nedenle, uçuş sırasında ADF'yi bir navigasyon aracının sadece bir parçası olarak kullanmak gerekir.
4. Uçuş Planlama: Uçaklar genellikle NDB'leri kullanarak rota takip ederler. Ancak, modern navigasyon sistemleri (örneğin GPS) geliştikçe, ADF cihazı daha az kullanılır hale gelmiştir. Yine de, ADF hâlâ çok kullanışlı bir navigasyon aracıdır, özellikle acil durumlar ve zorlu hava koşullarında.

DME (Distance Measuring Equipment)

^{Distance Measuring Equipment çalışma mantığı}

DME (Distance Measuring Equipment), uçakların yer istasyonlarıyla olan mesafelerini belirlemek için kullanılan bir radyo navigasyon cihazıdır. DME, özellikle uçakların iniş ve

kalkış yaparken veya en yakın havaalanlarına yaklaşırken mesafe ölçümleri yapmalarını sağlar. Bu sistem, uçuş sırasında pilotların daha doğru bir şekilde konumlarını belirlemelerine yardımcı olur.

DME, genellikle VOR (VHF Omnidirectional Range) ile entegre olarak çalışır ve bu birleşim, VDM (VOR-DME) olarak adlandırılır. DME, ayrıca ILS (Instrument Landing System) ve TACAN (Tactical Air Navigation) gibi sistemlerle de birlikte kullanılabilir.

Çalışma Prensibi

DME, radyo sinyalleri kullanarak bir uçak ile yer istasyonu arasındaki mesafeyi ölçer. Sistem, pratikte iki ana bileşenden oluşur: bir yer istasyonu ve uçakta bulunan bir alıcı (transponder).

1. Sinyal Gönderimi (Yer İstasyonu): Yer istasyonu, bir radyo sinyali gönderir. Bu sinyal, uçak tarafından alındığında, uçak alıcısı (transponder) sinyali geri gönderecektir.
2. Sinyalin Yansıması (Uçak): Uçak, yer istasyonundan gelen sinyali alır, daha sonra bu sinyali geri ileterek bir "geri dönüş" sinyali gönderir. Sinyalin uçaktan yere geri dönme süresi ölçülür.
3. Mesafe Hesaplama: Yer istasyonu, geri gelen sinyalin süresini ölçerek uçak ile yer istasyonu arasındaki mesafeyi hesaplar. Bu mesafe, radyo dalgalarının yayılma hızına göre hesaplanır. DME cihazı, bu bilgiyi uçakla yer istasyonu arasındaki mesafe olarak gösterir.

Bu mesafe, genellikle deniz mili veya kilometre cinsinden verilir. DME'nin bir diğer önemli özelliği, mesafeyi çok hızlı bir şekilde ölçebilmesidir, çünkü radyo sinyalleri ışık hızına yakın bir hızda hareket eder.

Kullanım Alanları

DME, uçuş güvenliğini sağlamak, rotaları takip etmek ve uçuş performansını optimize etmek için oldukça yaygın bir şekilde kullanılır. DME'nin başlıca kullanım alanları şunlardır:

1. Yön ve Mesafe Tespiti: DME, uçakların yönünü ve mesafesini belirlemelerine yardımcı olur. Özellikle hava trafik kontrolü (ATC) ve uçak navigasyonu için, uçakların yer istasyonlarıyla olan mesafelerini belirlemeleri önemlidir.
2. İniş ve Kalkış: DME, uçakların inişe yaklaşırken mesafelerini belirlemelerine yardımcı olur. Özellikle ILS (Instrument Landing System) ve ILS/DME kombinasyonları, düşük görüş koşullarında güvenli inişleri sağlar.
3. Radar Tabanlı Uçuş Takibi: Hava trafik kontrolü (ATC) DME sinyallerini kullanarak, uçakların uçuş yolunu takip edebilir ve uçuş rotasında olası değişiklikleri takip edebilir. Ayrıca, uçaklar DME ile yer istasyonlarının mesafelerini ölçerek, hava sahasında koordinatlarını belirler.
4. Uçuş Rotası Yönetimi: Uçaklar, DME'yi kullanarak uçuş rotalarını daha doğru ve verimli bir şekilde yönetebilirler. Örneğin, uçaklar bir VOR/DME ile uçarken, uçuş mesafelerini kontrol edebilir ve rotalarını optimize edebilirler.
5. Askeri Uçuşlar ve TACAN: DME, özellikle askeri uçuşlarda TACAN (Tactical Air Navigation) sistemiyle birlikte kullanılır. TACAN, askeri uçakların ve uçuşların yön ve mesafe bilgilerini sağlar ve bu veriler, uçuş güvenliğini artırmak için kullanılır.

Bileşenleri

DME, yer istasyonları ve uçaklardaki alıcılar olmak üzere iki ana bileşenden oluşur. Bu bileşenlerin her biri, DME'nin doğru çalışabilmesi için kritik öneme sahiptir.

1- Yer İstasyonu (DME Transponder):

• Yer istasyonu, sürekli olarak radyo sinyalleri gönderir.
• Bu sinyaller uçaklar tarafından alınır ve mesafe ölçümü yapılır.
• Yer istasyonları, genellikle VOR veya TACAN sistemleriyle entegre olarak çalışabilir.
• Yer istasyonları, çoğunlukla havaalanlarında veya önemli hava yolculuk merkezlerinde bulunur.

2- Uçak Alıcı (DME Alıcısı):

• Uçak alıcısı, yer istasyonundan gelen sinyali alır ve geri gönderir.
• Uçak alıcıları, mesafe ölçümlerini yapan cihazlar olup, genellikle uçuş kontrol sistemlerine entegre edilmiş olup, uçakla yer istasyonu arasındaki mesafeyi gösteren bir ekranla sonuçları görüntüler.

DME'nin Avantajları ve Dezavantajları

Avantajları:

1. Yüksek Doğruluk: DME, yüksek doğrulukla mesafe ölçümleri sağlar ve uçaklar için güvenli navigasyonu destekler.
2. Hızlı Tepki Süresi: DME, mesafe ölçümünü saniyeler içinde sağlar, bu da uçakların konumlarını doğru bir şekilde ve hızlıca belirlemelerine olanak tanır.
3. Entegre Sistemler: DME, genellikle VOR, ILS ve TACAN gibi diğer navigasyon sistemleriyle entegre olarak çalışabilir.
4. Güvenli İniş: DME, özellikle düşük görüş koşullarında uçakların iniş yapmasına yardımcı olur ve iniş prosedürlerini güvenli hale getirir.

Dezavantajları:

1. Sinyal Kapsama Alanı: DME sinyalleri, özellikle yüksek binalar ve dağlık bölgelerde parazitlenebilir veya engellenebilir. Bu nedenle, sistemin kapsama alanı sınırlı olabilir.
2. Mesafe Hatası: DME, çok uzak mesafelerde veya uçuşların çok yüksek irtifalarda olduğu durumlarda biraz daha düşük doğrulukta çalışabilir.
3. Frekans Yoğunluğu: DME, genellikle sınırlı frekans bantlarında çalışır. Bu da, yoğun hava sahasında sistemlerin birbirine yakın frekansta çalışmasına yol açarak, karışıklık oluşturabilir.

ILS (Instrument Landing System)

^{ILS çalışma mantığı}

ILS (Instrument Landing System), uçakların düşük görüş koşullarında güvenli bir şekilde iniş yapabilmeleri için kullanılan bir navigasyon sistemidir. ILS, özellikle havaalanlarına yaklaşırken ve inişe başlarken uçakların konumlarını doğru bir şekilde belirleyebilmelerini sağlar. Bu sistem, uçakların yönlerini ve irtifalarını kontrol etmelerine yardımcı olur, böylece düşük görüş, sis, kar veya yağmur gibi olumsuz hava koşullarında bile güvenli bir iniş yapılabilir.

ILS, uçaklara yatay (Localizer) ve dikey (Glide Path) uçuş bilgileri sağlayarak, uçakların doğru bir iniş hattında kalmalarını ve güvenli bir şekilde alçalmasını sağlar. İniş prosedürlerinin doğru bir şekilde uygulanabilmesi için uçak, ILS sinyallerini almalı ve doğru bir şekilde takip etmelidir.

ILS'in Çalışma Prensibi

ILS, genellikle üç ana bileşenden oluşur:

1. Localizer (Yatay Yön Belirleyici)
2. Glide Path (Dikey Yön Belirleyici)
3. Marker Beacons (İşaretleme Sinyalleri)

Localizer (Yatay Yön Belirleyici)

Localizer, uçakların iniş hattının doğru bir şekilde yönlendirilmesi için gerekli olan yatay yön bilgisini sağlar. Bu bileşen, havaalanının iniş pistiyle hizalanmış bir radyo sinyali yayar. Bu sinyal, uçak tarafından alınır ve uçak, bu sinyale göre sola veya sağa yönelir.

• Localizer sinyali, genellikle 108.10 MHz ile 111.95 MHz arasındaki bir frekansta yayınlanır.
• Localizer sinyali, iniş pisti ile tam hizalanmış bir şekilde doğrusal olarak yayılır. Uçak bu sinyali alarak, pistin merkezine doğru yönelir.
• Eğer uçak bu sinyali sağlıklı bir şekilde alıyorsa, uçak doğru bir çizgide inişe devam eder. Eğer uçak sinyalin dışına çıkarsa, pilot uçuşunu düzeltmek için yön değiştirmelidir.

Glide Path (Dikey Yön Belirleyici)

Glide Path, uçakların iniş sırasında doğru irtifada kalmalarını sağlayan dikey bir yönelimi belirler. Bu bileşen, iniş sırasında uçakların alçalmasını doğru bir şekilde yönlendirir.

• Glide Path, genellikle 328 Hz ile 335.4 Hz arasındaki frekanslarda yayınlanır.
• Sinyal, uçakların belirli bir açıyla (genellikle 3 derece) alçalmasını sağlar. Bu açı, uçağın yere olan mesafesinin doğru şekilde azalmasına yardımcı olur.
• Glide Path sinyali, uçak yerden belli bir yükseklikte iken alındığında, uçak doğru bir alçalma hatında kalır.

Marker Beacons (İşaretleme Sinyalleri)

Marker Beacons, uçağın yaklaşmasını izleyen ve pilotlara inişin ne kadar kaldığını gösteren radyo sinyalleri sağlar. Bu işaretler, uçakların yer istasyonlarına olan mesafelerini gösterir ve genellikle üç tür marker kullanılır:

• Outer Marker (OM): Bu işaret, uçakların yaklaşımın başlangıcına yakın bir noktada bulunduklarında devreye girer. Uçak bu işareti aldığında, iniş hattına girmeye başlar.
• Middle Marker (MM): Bu işaret, yaklaşımın ortasında yer alır. Uçak bu işareti geçtiğinde, alçalma yüksekliğinin doğru olduğunu ve final yaklaşma yolunun başladığını gösterir.
• Inner Marker (IM): Bu işaret, uçağın pistin hemen önündeki son noktalara yaklaşırken devreye girer.

ILS Çalışma Prensibi: İniş Süreci

ILS, uçakları iniş sırasında birkaç aşamadan geçirecek şekilde yönlendirir:

1. Yaklaşma: Uçak, ILS sistemine girer ve Localizer sinyali ile pistin merkezine yönelir. Aynı zamanda Glide Path sinyali ile doğru bir alçalma hattı belirlenir. Bu aşamada, uçak yatay olarak pistin merkezine yaklaşırken, dikey olarak da doğru alçalma açısını takip eder.
2. Düzeltmeler: Eğer uçak Localizer veya Glide Path sinyalinden saparsa, cockpit göstergeleri uçağı doğru hataya yönlendirmek için pilotu bilgilendirir. Uçak, yatay veya dikey düzeltmeler yaparak doğru hattına geri döner.
3. İniş: Uçak, Middle Marker'ı geçtiğinde, inişe hazırlık yapmaya başlar. İnişin son aşamasında Inner Marker işareti devreye girer ve pilot, uçağın pistin hemen önünde olduğunu anlar. Burada, pilot hız kesme ve iniş prosedürlerini tamamlar.

ILS Sisteminin Avantajları

ILS, düşük görüş koşullarında uçakların güvenli iniş yapabilmeleri için oldukça etkili bir sistemdir. Bu sistemin sağladığı bazı avantajlar şunlardır:

1. Yüksek Güvenlik: ILS, pilotların düşük görüş koşullarında bile inişi güvenli bir şekilde yapmalarını sağlar. Sis, yağmur veya kar gibi kötü hava koşullarında uçaklar, doğru bir iniş yapabilmek için ILS'e güvenebilirler.
2. Yüksek Hassasiyet: ILS, uçakların yatay ve dikey olarak doğru bir iniş hattında kalmalarını sağlar. Bu da uçuş güvenliğini artırır ve iniş sırasında yapılan hataları minimize eder.
3. Entegre Sistemler: ILS, genellikle DME (Distance Measuring Equipment) ve TACAN gibi sistemlerle entegre bir şekilde çalışır. Bu sayede, uçaklar mesafe ve yön bilgilerini aynı anda alarak, daha hassas bir yaklaşım yapabilirler.
4. Kısa ve Güvenli İniş Mesafesi: ILS, uçakların güvenli iniş yapabilmesi için gerekli olan alçalma hızını ve doğruluğunu sağlar. Bu, pistlere daha kısa mesafelerde güvenli iniş yapılabilmesini sağlar.

ILS Sisteminin Dezavantajları

1. Frekans Paraziti: ILS sinyalleri, diğer radyo frekanslarının etkisiyle parazitlenebilir. Bu tür parazitler, doğru bir yaklaşım yapılmasını zorlaştırabilir.
2. Düşük Kapsama Alanı: ILS sinyali belirli bir mesafe ile sınırlıdır. Çok uzak mesafelerden alınan sinyallerin doğruluğu azalabilir.
3. Yer İstasyonuna Bağlılık: ILS sistemi, yer istasyonlarıyla olan bağlantıya dayanır. Eğer yer istasyonunda bir arıza olursa, ILS sistemi çalışmaz hale gelebilir.

NDB (Non-Directional Beacon)

^{Non Directionla Beacon}

NDB (Non-Directional Beacon), yönlendirici bir radyo sinyal kaynağıdır ve uçakların yerini belirlemek ve navigasyon sağlamak için kullanılır. NDB'ler, özellikle düşük görüş koşullarında ve görsel referansların bulunmadığı durumlarda pilotlara yardımcı olmak için önemli bir rol oynar. NDB, yatay bir sinyal yayar ve bu sinyali alan uçak, NDB'nin bulunduğu yeri bulmak için uçağın yönünü belirleyebilir.

NDB'in Temel Özellikleri

1. Yönsüz Sinyal Yayılımı: NDB, tüm yönlere aynı kuvvetle yayılım yapan bir sinyaldir. Bu, cihazın yaydığı sinyalin yönsüz olduğu anlamına gelir. Yani sinyal, 360 derece her yönde eşit bir şekilde yayılır. Bu özellik, uçakların sinyali alarak NDB'nin bulunduğu yönü belirlemelerini sağlar.
2. Frekans Aralığı: NDB'ler genellikle 190 kHz ile 535 kHz arasındaki MF (Medium Frequency) ve LF (Low Frequency) bantlarında çalışır. Bu frekanslar, NDB'nin sinyalinin uzun mesafelere ulaşabilmesine olanak tanır, ancak yüksek frekans bantlarına göre sinyalin doğruluğu daha azdır.
3. Çalışma Prensibi: NDB, bir radyo vericisi gibi çalışır ve uçağın alıcı cihazı (ADF - Automatic Direction Finder) bu sinyali alır. Uçak, NDB'den gelen sinyalin yönüne göre uçuşunu yönlendirir. Uçak, NDB'ye doğru hareket ederken, alıcı cihaz sürekli olarak sinyalin yönünü izler ve pilotu doğru rotada tutar.

NDB ve ADF'nin Çalışma Prensibi

NDB'nin doğru bir şekilde kullanılabilmesi için, uçakta bulunan ADF (Automatic Direction Finder) cihazı ile birlikte çalışması gerekir. ADF, NDB'nin sinyalini alır ve sinyalin geldiği yönü gösterir. Bu sayede uçak, NDB'ye doğru rotasını ayarlayarak, doğru bir şekilde yol alabilir.

ADF Cihazının Çalışması:

• ADF, sinyali alır ve sinyalin kaynağının bulunduğu yönü belirler.
• Uçak, ADF cihazındaki okuma ile, sinyalin geldiği yönü ve mesafeyi belirler.
• Pilot, ADF'yi kullanarak uçağı yönlendirebilir ve NDB'ye doğru yaklaşabilir.

Örneğin, bir uçak NDB'den gelen sinyali alarak, ADF ekranındaki okuma sayesinde hangi yöne doğru yönelmesi gerektiğini bilir. Uçak, bu yönü takip ederek NDB'ye yaklaşır.

NDB'nin Uçak Navigasyonunda Kullanımı

NDB'ler, uçakların yerel havaalanlarına yaklaşırken veya belirli bir noktadan geçerken navigasyon yapmalarını sağlayan önemli bir araçtır. Özellikle görsel referansların olmadığı yerlerde, uçaklar NDB sinyallerini kullanarak doğru rotalarını ve irtifalarını belirler.

Kullanım Alanları:

• Yol Bulma: Uçak, NDB'ye doğru yöneldiğinde, NDB'nin bulunduğu yönü gösteren ADF cihazını kullanarak rotasını düzenler. Bu şekilde, uçak kalkıştan sonra rotasını doğru bir şekilde takip edebilir.
• İniş ve Yaklaşma: NDB, yaklaşma sırasında da kullanılabilir. Havaalanlarına yakın NDB'ler, uçakların iniş yolunu belirlemek için kullanılabilir. NDB'ler, özellikle ILS (Instrument Landing System) gibi daha karmaşık sistemlerin bulunmadığı havalimanlarında önemli bir yardımcı navigasyon aracıdır.
• Navigasyon Kontrolü: Uçak, bir NDB ile hizalanarak, rotasının doğru olup olmadığını kontrol edebilir. NDB sinyali kaybolursa veya sapma olursa, pilot bu durumu fark eder ve düzeltme yapabilir.

NDB'nin Avantajları

1. Yüksek Mesafe Kapsama: NDB'ler, özellikle düşük frekanslarda çalıştıkları için uzun mesafelere yayılabilirler. Bu, uçakların geniş alanlarda bu sinyali almasını sağlar.
2. Sade Yapı ve Düşük Maliyet: NDB sistemleri, diğer navigasyon sistemlerine kıyasla daha basit yapıda olup, kurulum ve bakım maliyetleri daha düşüktür. Bu, özellikle daha küçük havalimanlarında ya da gelişmekte olan bölgelerde tercih edilmesini sağlar.
3. Düşük Görüş Koşullarında Yardımcı Navigasyon: NDB'ler, pilotlara düşük görüş koşullarında güvenli bir şekilde yön bulma imkanı sağlar. Sis, yağmur veya kar gibi olumsuz hava koşullarında, NDB'ler uçuş sırasında önemli bir yardımcı olur.

NDB'nin Dezavantajları

1. Sinyal Paraziti ve Bozulma: NDB'nin sinyali, çevresel etmenlerden (binalar, dağlar, hava koşulları) etkilenebilir. Bu da sinyalin doğruluğunu azaltabilir ve pilotların hatalı yönlendirilmesine sebep olabilir.
2. Sınırlı Yön Doğruluğu: NDB'nin sağladığı sinyal, tek bir yönü işaret ettiği için, uçağın sinyali tam olarak hangi noktaya yönlendirdiğini çok hassas bir şekilde belirlemek bazen zor olabilir. Bu, daha hassas navigasyon sistemlerine göre sınırlı doğruluk sağlar.
3. Kısa Menzil: NDB'lerin frekansları nedeniyle sinyalin menzili sınırlıdır. Uçaklar, çok yüksek irtifalarda veya çok uzak mesafelerde NDB sinyalini almakta zorluk çekebilirler.

VOR (VHF Omnidirectional Range)

^{VHF Omnidirectional Range}

VOR (VHF Omnidirectional Range), uçakların konumlarını belirlemek ve doğru rotaları izlemelerini sağlamak için kullanılan bir radyo navigasyon sistemidir. VOR, daha önce açıklanan NDB (Non-Directional Beacon) sistemine göre daha hassas ve gelişmiş bir teknoloji sunar. VOR, uçakların belirli bir noktaya veya rotaya doğru doğru şekilde yönelmesini sağlayan bir yönlendirme sistemi olarak görev yapar.

VOR Sisteminin Temel Bileşenleri

VOR sisteminde birkaç temel bileşen bulunur:

1. VOR Vericisi: Yerin belirli bir noktasında bulunan bu cihaz, her yönden radyo sinyalleri yayar. VOR vericisi genellikle havaalanlarının etrafında veya önemli hava yolu noktalarında yer alır.
2. VOR Alıcısı (Aircraft Equipment): Uçakta bulunan bu cihaz, VOR vericisinden gelen sinyali alır ve sinyalin yönünü (radial) tespit eder. Bu yön, uçakla VOR vericisi arasındaki mesafeyi gösteren radial ile belirlenir. Uçak bu bilgiyi kullanarak, doğru rotasına yönelir.
3. Hava Trafik Kontrolü: VOR, havalimanları ve hava yolu rotaları için önemli bir yardımcıdır. VOR vericileri, uçakların hava trafiği ile koordineli bir şekilde uçmalarını sağlar.

VOR'un Çalışma Prensibi

VOR sistemi, uçaklara 360 derece yön bilgisi sağlar. Her radial bir yönü belirtir. VOR, sinyalleri modülasyonlu bir şekilde yayar. Bu sinyaller, uçaktaki alıcı cihaz tarafından alınır ve uçak, sinyalin geldiği yönü belirleyerek doğru rotasını belirler.

• VOR Vericisi, radyo sinyalleri yayımlar. Bu sinyaller, her yönde eşit bir şekilde yayıldığı için, uçak VOR vericisini her açıdan algılayabilir.
• Uçaktaki VOR alıcısı, gelen sinyali alır ve vericinin yönünü radial olarak gösterir. Uçak, bu radyal ile doğru rotaya yönelir.
• Uçak, radyo sinyalinin geldiği yönü, uçaktaki alıcı cihazdan aldığı bilgilerle bilerek rotasını ayarlar.

VOR sinyalleri, uçaklar için "radial" ve "distance" (mesafe) bilgisi sağlar. Bu verilerle uçak, hangi yönde ve hangi mesafede olduğunu anlayabilir.

VOR'un Kullanım Alanları

VOR, özellikle uçakların hava yolu rotalarında navigasyon yapabilmesi için önemli bir araçtır. VOR, uçakların belirli bir hedefe doğru güvenli bir şekilde yönlendirilmesinde kullanılan başlıca navigasyon araçlarından biridir. Uçaklar, VOR rotalarına göre planlanan uçuşları takip edebilir.

VOR, uçakların mesafe ve yön bilgilerini almasını sağlar. Bu bilgilerle pilotlar, uçuş sırasında rotalarını düzgün bir şekilde takip edebilirler.

VOR Tipleri

VOR sistemlerinin bazı çeşitleri vardır:

1. Conventional VOR (CVOR): Standart VOR vericileridir. Bu tür vericiler, radyo sinyali yayar ve uçaklar bu sinyalleri alarak radial ve mesafelerini belirlerler.
2. DME (Distance Measuring Equipment) ile Entegre VOR (VDME): Bu tür sistemde, VOR vericisi aynı zamanda mesafe ölçümü (DME) yapabilen bir cihazla entegre edilmiştir. Bu, uçakların hem yön hem de mesafe bilgilerini aynı anda alabilmesini sağlar. DME entegrasyonu, uçakların daha doğru bir şekilde rotalarını takip etmelerine olanak tanır.
3. VORTAC: VOR ve TACAN (Tactical Air Navigation) sisteminin birleşimidir. Bu, hem askeri hem de sivil uçakların kullanabileceği bir navigasyon sistemidir. VORTAC, hem VOR vericisi hem de TACAN vericisi içerdiğinden, hem yön hem de mesafe bilgisi sağlar. Bu tür sistemler, özellikle askeri uçuşlarda ve hava trafiğinde kullanılır.
4. VOR/DME: Bu, VOR ve DME cihazlarının birleşimidir. Bu sistem, uçakların hem yön hem de mesafe bilgilerini sağlar.

VOR ile Navigasyon

Uçaklar, VOR vericilerine dayalı olarak doğru rotalarını bulabilir ve uçuşlarını buna göre yönlendirebilir. VOR radiales, uçakların hedeflere doğru nasıl yöneldiğini ve hangi rotayı takip etmeleri gerektiğini belirler. Pilotlar, uçaklarına rotalarını düzeltirken radial bilgilerini kullanarak yön değişikliği yapabilirler.

VOR navigasyonunda uçaklar genellikle aşağıdaki gibi bir yöntem izler:

1. VOR radiales: Uçak, rotası üzerindeki radial bilgilerini kullanarak doğru yönü belirler. VOR cihazı, uçakla hedef arasındaki yönü verir.
2. Entegre DME: VOR ve DME cihazlarının entegre edilmesiyle, uçaklar hem yön hem de mesafe bilgisi alır. Bu, uçakların hedefe doğru nasıl daha hızlı ve doğru ilerleyeceğini belirlemelerine yardımcı olur.

VOR Sisteminin Avantajları

1. Yüksek Doğruluk: VOR, NDB'ye göre daha hassas bir yönlendirme sağlar ve uçakların rotalarını daha doğru bir şekilde takip etmelerini sağlar.
2. Global Kullanım: VOR, dünya genelindeki pek çok havaalanında ve havayolu rotasında yaygın olarak kullanılır.
3. Geniş Kapsama Alanı: VOR sistemlerinin kapsama alanı genellikle geniştir, bu da uçakların geniş mesafelerde doğru şekilde yönlendirilebileceği anlamına gelir.
4. Yüksek Hızda Çalışma: VOR, yüksek hızda uçan uçaklar için de uygundur, çünkü uçaklar, VOR sinyallerini hızlı bir şekilde alıp doğru rotalarına yönelmekte zorluk çekmezler.

VOR Sisteminin Dezavantajları

1. Sinyal Paraziti: VOR sinyalleri, çevresel etmenlerden (dağlar, binalar) veya atmosferik koşullardan (gök gürültüsü) etkilenebilir. Bu, sinyal kalitesinin bozulmasına ve doğruluğun azalmasına yol açabilir.
2. Düşük Görüş Koşullarında Zorluk: VOR, düşük görüş koşullarında etkili olsa da, özellikle çok yoğun hava trafiği ve hava koşulları nedeniyle bazı sınırlamalara sahiptir.
3. Daha Yeni Sistemlere Göre Eski: VOR, GPS ve diğer daha modern sistemler ile kıyaslandığında, daha az hassas ve daha sınırlı bir sistemdir. Ancak, hala dünya çapında yaygın olarak kullanılmaktadır.

TACAN (Tactical Air Navigation)

^{Tactial Air Navigation}

TACAN (Tactical Air Navigation), özellikle askeri hava araçları için geliştirilmiş bir radyo navigasyon sistemidir. TACAN, VOR (VHF Omnidirectional Range) sistemine benzer bir yapıya sahip olup, hem yön (radial) hem de mesafe (distanse) bilgisi sağlayan bir sistemdir. Askeri havacılığın ihtiyaçlarına özel olarak tasarlanmış bu sistem, uçakların daha hassas bir şekilde yönlendirilmesi ve doğru rotada uçması için kullanılır.

TACAN, uçakların veya askeri gemilerin, yer tabanlı bir vericiden alınan radyo sinyallerini kullanarak, bulundukları konumu belirlemelerine olanak tanır. Bu sistem, aynı zamanda askeri uçaklar ile birlikte sivil uçaklar tarafından da kullanılan VOR/DME sistemlerinin bir uzantısı olarak işlev görmektedir.

TACAN'ın Bileşenleri

1. TACAN Vericisi: Bu, yer tabanlı bir cihazdır ve uçaklara radyo sinyalleri gönderir. TACAN vericisi, uçaklara hem yön bilgisi (radial) hem de mesafe bilgisi (distanse) sağlar. TACAN vericisi genellikle askeri üslerde veya stratejik bölgelerde bulunur.
2. TACAN Alıcısı (Uçak Ekipmanı): Uçakta bulunan TACAN alıcısı, yerden gelen radyo sinyallerini alır ve uçak ile verici arasındaki yönü (radial) ve mesafeyi ölçer. Uçak, bu bilgileri kullanarak doğru rotayı belirler.
3. Hava Trafik Kontrolü (ATC): TACAN, askeri ve sivil uçaklar tarafından kullanılan önemli bir navigasyon aracıdır. Uçaklar, TACAN sistemini kullanarak hem yön hem de mesafe bilgilerini alarak hava trafiğini takip edebilir.

TACAN'ın Çalışma Prensibi

TACAN, VOR ile benzer şekilde çalışırken, aynı zamanda mesafe ölçümü sağlayabilmesiyle farklılık gösterir. Sistem, uçakla TACAN vericisi arasındaki mesafeyi ve yönü aynı anda belirlemeyi mümkün kılar. Bu, uçakların doğruluğu artırılmış bir şekilde hedefe yönlendirilmesine yardımcı olur.

• TACAN Vericisi, radyo sinyalleri yayımlar. Bu sinyaller, her yönde eşit bir şekilde yayıldığı için, uçaklar 360 derece yön bilgisini alabilirler.
• Uçaktaki TACAN alıcısı, bu sinyalleri alır ve vericiye olan mesafeyi ve yönü hesaplar. Bu bilgilerle uçak, doğru rotasına yönelir.

TACAN sinyalleri, aslında bir "puls" sinyalinden ve bir "azimut" sinyalinden oluşur. Bu iki sinyal, uçaklara hem yön hem de mesafe bilgisi sağlar. Uçak, radial ve mesafe bilgilerini alarak hedefe doğru daha kesin bir şekilde ilerler.

TACAN'ın Kullanım Alanları

TACAN, askeri havacılıkta yaygın olarak kullanılan bir sistemdir. Bunun yanında, bazı sivil uçaklar, VOR/DME ile birlikte TACAN sistemlerini de kullanabilir. TACAN, genellikle aşağıdaki alanlarda kullanılır:

1. Askeri Hava Yolları ve İstihbarat: TACAN, askeri uçakların navigasyon yapmalarını sağlar. Bu sistem, askeri uçakların hedeflerine doğru en doğru şekilde yönelmesine yardımcı olur.
2. Askeri Gemiler: Askeri gemiler, denizde yön ve mesafe bilgisi almak için TACAN sistemini kullanabilirler. Bu, gemilerin seyir güvenliğini sağlamak için önemlidir.
3. Hava Kuvvetleri Operasyonları: Hava kuvvetleri, savaş uçaklarının rotalarını takip etmeleri ve belirli hedeflere yönelmeleri için TACAN'ı kullanır.
4. Havaalanları ve Hava Yolları için Entegre Sistemler: TACAN, bazı askeri üslerde ve havaalanlarında da kullanılabilir. Bu, özellikle askeri uçakların sivil hava trafiğiyle entegre uçtuğu alanlarda önemlidir.

TACAN'ın Avantajları ve Dezavantajları

Avantajları

1. Yüksek Hassasiyet: TACAN, yön ve mesafe ölçümünde yüksek doğruluk sağlar. Bu, özellikle askeri uçaklar için önemli bir avantajdır.
2. Askeri Kullanıma Uygun: TACAN, askeri uçaklar ve gemiler için tasarlanmış bir sistemdir. Bu, askeri operasyonlarda yüksek güvenlik ve doğruluk sağlar.
3. 360 Derece Kapsama Alanı: TACAN, 360 derece yön bilgisi sağlar ve uçakların her açıdan doğru rotada uçmalarına olanak tanır.

Dezavantajları

1. Sadece Askeri Kullanım: TACAN, özellikle askeri havacılık için geliştirilmiş bir sistemdir ve sivil uçuşlar için genellikle kullanılmaz.
2. Coğrafi Konum Sınırlamaları: TACAN vericileri genellikle askeri üslerde ve özel bölgelerde bulunur, bu da kapsama alanını sınırlayabilir.
3. Sivil Havacılıkla Uyumsuzluk: TACAN, genellikle askeri uçaklar için özel olarak geliştirilmiş bir sistem olduğundan, sivil havacılıkla uyumsuz olabilir. Ancak bazı VOR/DME sistemleri TACAN ile entegre olabilir.
