Step motor, elektriksel sinyallerle belirli açılarla dönen bir elektrik motoru türüdür. Her bir elektriksel pulse (adım), motorun rotasında belirli bir açıya denk gelir ve bu şekilde motor, tahrik edilen yükü hassas bir şekilde hareket ettirebilir. Step motorları, özellikle hassas kontrol gerektiren uygulamalarda yaygın olarak kullanılır; örneğin 3D yazıcılar, robotlar, CNC makineleri ve otomasyon sistemlerinde.

Step motorları, genellikle iç yapılarındaki manyetik alanlar aracılığıyla tahrik edilen rotor ile stator arasında etkileşimle çalışır. Rotor, motorun her adımda belirli bir miktarda dönmesini sağlayan, genellikle birkaç sabit pozisyonda kalabilen bir yapıya sahiptir. Bu özellik, step motorların, sürekli dönen motorlardan farklı olarak, çok hassas ve kontrollü hareketler yapabilmesini mümkün kılar.

Step motorlar, genellikle dört ana türde bulunur: Bipolar step motorlar, unipolar step motorlar, hibrid step motorlar ve piezoelektrik step motorlar. Her türün kendine özgü çalışma prensipleri ve uygulama alanları vardır.

Çalışma Prensibi

Step motorlar, elektriksel sinyaller ile belirli açılarla dönen bir motor türüdür. Her bir elektriksel pulse, motorun rotorunun belirli bir açıya dönmesini sağlar ve bu şekilde motor, tahrik edilen yükü hassas bir şekilde hareket ettirebilir. Step motorlarının temel çalışma prensibi, rotorun manyetik alanlarla etkileşime girerek, belirli açılarda dönmesini sağlamaktır.

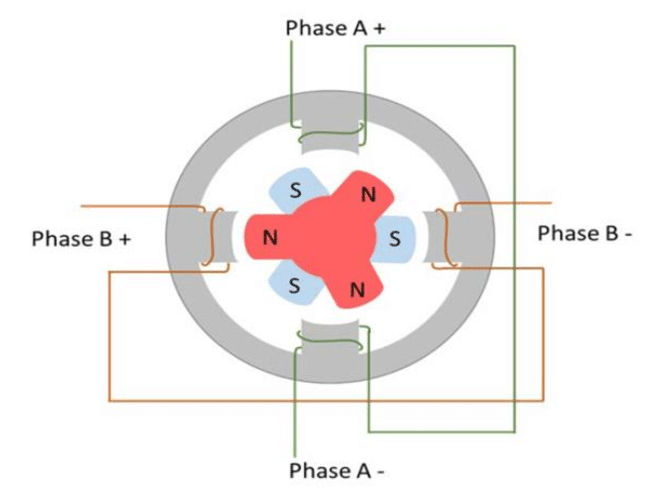

^{Step Motor Faz Besleme Şeması (}^{researchgate.net}⁾

Elektriksel Sinyaller ve Adım Hareketi

Step motorlar dışarıdan gelen dijital sinyallerle çalışır. Bu sinyaller, motorun statorundaki bobinlere uygulanır ve bobinler manyetik alan oluşturur. Her bir elektriksel pulse, motorun rotorunun bir adım dönmesini sağlar. Step motorlarında her bir adım genellikle belirli bir açıyı ifade eder (örneğin, 1.8 derece). Bu adımlar, motorun hareketini hassas bir şekilde kontrol etmeye olanak tanır.

Bir motorun tam dönüş yapabilmesi için, rotorun genellikle 200 adımda bir tam dönecek şekilde ayarlanmış olması gerekir (1.8 derece adım açısıyla). Farklı step motor türlerinde bu açı değişebilir, bazı motorlar daha küçük adımlarla (örneğin, 0.9 derece) çalışabilir.

Rotor ve Stator Etkileşimi

Step motorlarının iki ana bileşeni vardır: rotor ve stator. Stator, motorun sabit kısmını oluştururken, rotor dönen kısmıdır.

Stator: Elektriksel sinyallerle beslenen bobinlerden oluşur ve bu bobinler manyetik alan üretir. Statorun etrafındaki manyetik alanlar, rotorun pozisyonunu belirler ve rotor bu alanlarla etkileşerek dönmeye başlar.
Rotor: Rotor, motorun dönen kısmıdır ve manyetik malzemeler veya mıknatıslar içerir. Rotor, stator tarafından üretilen manyetik alanlara tepki vererek belirli adımlarla döner.

Her bir elektriksel pulse, rotorun bir adım dönmesini sağlar. Rotorun hareketi, statorun bobinlerine uygulanan elektriksel akımın yönü ve gücü ile ilişkilidir.

Adım Açıları ve Hassasiyet

Step motorlarının her adımı belirli bir açıyla sınırlıdır. En yaygın adım açısı, her adımda 1.8 derece dönmesidir. Bu da bir tam dönüş için 200 adım gerektiği anlamına gelir. Farklı step motor türlerinde bu açı değişebilir, bazı motorlar daha küçük adımlarla (örneğin, 0.9 derece) çalışabilir.

Motorun adım açısı, uygulamanın gereksinimlerine göre belirlenebilir. Adım açısının küçük olması, motorun daha hassas hareket etmesini sağlar ve bu da özellikle yüksek hassasiyet gerektiren uygulamalarda büyük bir avantajdır.

Adım Hareketi ve Konum Kontrolü

Step motorlarının en önemli özelliklerinden biri, her bir adımın rotorun belirli bir pozisyonda durmasına yol açmasıdır. Bu, step motorlarını hassas konum kontrolü gerektiren uygulamalarda ideal bir seçenek haline getirir. Adım motoru, her bir elektriksel sinyalle bir adım atarak, rotorun hassas bir şekilde belirli bir konumda durmasını sağlar. Bu özellik, özellikle robotik ve otomasyon sistemlerinde, yüklerin doğru bir şekilde konumlandırılması gereken durumlarda faydalıdır.

Step Motor Türleri

Step motorları, çalışma prensipleri ve yapılarına göre farklı türlerde sınıflandırılabilir. Bu türler, motorların performansını, verimliliğini, tork üretimini ve kullanım alanlarını etkileyen önemli özellikler taşır. Temelde üç ana step motor türü bulunur: Bipolar, Unipolar ve Hibrid step motorlar. Her bir tür, farklı uygulamalarda avantajlar ve sınırlamalar sunar.

Bipolar Step Motorlar

Bipolar step motorları, bobinlerin elektrik akımının yönünü değiştirebilmesine olanak tanır. Bu motor türünde, her bir bobine uygulanan akımın yönü tersine çevrilebilir, bu sayede rotorun dönmesi için gerekli manyetik alanlar üretilebilir. Bipolar step motorları, genellikle daha yüksek tork üretir ve daha verimli çalışır. Ancak, bu tür motorlar daha karmaşık bir sürücü devresine ihtiyaç duyar, çünkü her bobinin akım yönü değiştirilmelidir.

Avantajları: Yüksek tork üretimi, daha yüksek verimlilik.
Dezavantajları: Karmaşık sürücü devresi, daha fazla güç tüketimi.

Bipolar motorların tork üretiminde yüksek performans sergilemesi, onları endüstriyel otomasyon, robotik sistemler ve CNC makineleri gibi uygulamalarda tercih edilen bir seçenek haline getirir.

Unipolar Step Motorlar

Unipolar step motorları, her bobin için tek yönlü manyetik alan üretir. Bu motor türünde, bobinlerin her biri yalnızca bir yönde manyetik alan üretir ve akımın yönü değiştirilmez. Unipolar motorlar, genellikle daha basit sürücülerle çalıştırılabilir, ancak torkları bipolar motorlara kıyasla daha düşüktür. Unipolar motorların yapısı, onları daha kolay kontrol edilebilir hale getirir.

Avantajları: Basit sürücü devresi, düşük maliyet.
Dezavantajları: Düşük tork üretimi.

Unipolar motorlar, düşük tork gerektiren uygulamalarda ve daha basit sistemlerde yaygın olarak kullanılır. Ayrıca, daha düşük maliyetli çözümler sunarak, masaüstü cihazlarda ve küçük otomasyon sistemlerinde tercih edilir.

Hibrid Step Motorlar

Hibrid step motorları, bipolar ve unipolar motorların avantajlarını birleştiren bir tasarıma sahiptir. Bu motor türü, hem yüksek tork hem de daha verimli bir çalışma sağlar. Hibrid motorlar, genellikle daha ince bir adım açısına sahip olup, hassas konumlandırma ve yüksek performans gerektiren uygulamalarda kullanılır. Rotorları genellikle sinüs dalgası şeklinde manyetik alanlar üretir ve bu da motorun daha düzgün çalışmasını sağlar.

Avantajları: Yüksek tork, yüksek hassasiyet, geniş uygulama yelpazesi.
Dezavantajları: Diğer motor türlerine göre daha pahalı olabilir.

Hibrid step motorlar, 3D yazıcılar, CNC makineleri, robotik sistemler ve diğer hassas kontrol uygulamalarında yaygın olarak tercih edilir. Bu motorlar, her iki türün de avantajlarını sunarak daha geniş bir kullanım alanına sahiptir.

Step Motor Yapısı

Step motorunun iki ana bileşeni, motorun temel çalışma prensibini şekillendiren ve motorun performansını doğrudan etkileyen önemli parçalardır: stator ve rotor. Bu iki bileşen, step motorunun manyetik etkileşimini sağlayarak rotorun adım adım dönmesini mümkün kılar.

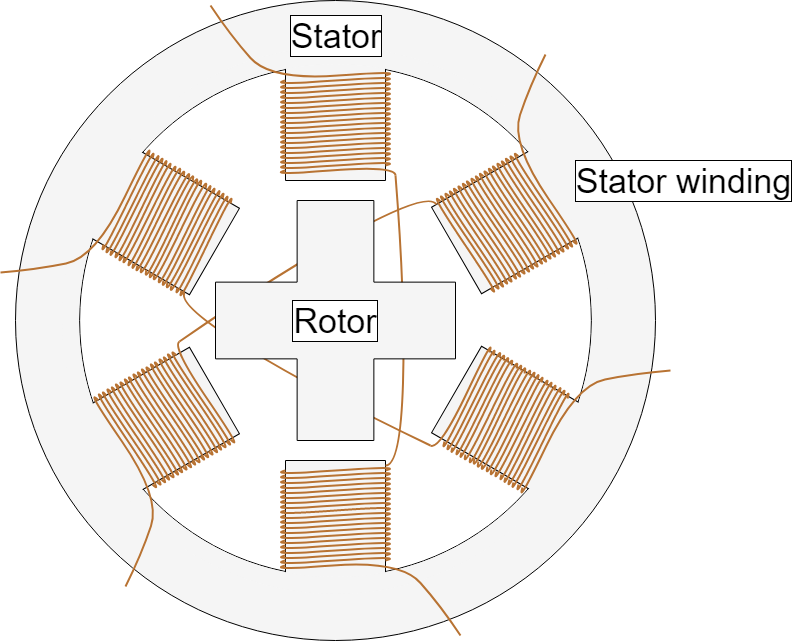

^{Step Motor Yapısı-}^{monolithicpower}

Stator (Sabit Kısım)

Stator, step motorunun sabit kısmıdır ve motorun dış kısmında yer alır. Stator, elektriksel akımı alarak manyetik alanlar üreten bobinlerden oluşur. Bu bobinler, rotorun hareketini kontrol eden manyetik alanı yaratır ve rotor, bu manyetik alanlarla etkileşerek döner.

Stator Bileşenleri:

Bobinler: Stator üzerinde düzenli bir şekilde yerleştirilen bobinler, motorun elektriksel kısmını oluşturur. Bu bobinlere elektrik akımı gönderildiğinde, manyetik alanlar üretilir. Her bir bobin, rotorun hareketi için gerekli olan manyetik alanı oluşturur.
Çerçeve: Statorun dış kısmını çevreleyen çerçeve, bobinlerin düzenli bir şekilde yerleşmesini sağlar ve motorun yapısal bütünlüğünü korur.
Manyetik Alan: Statorun bobinlerine uygulanan elektrik akımı, statorun içinde bir manyetik alan yaratır. Bu manyetik alan, rotorun etkileşime girerek dönmesini sağlar. Motorun türüne göre (bipolar veya unipolar) bu manyetik alanın yönü ve gücü değişebilir.

Statorun Rolü:

Stator, step motorunun çalışma esnasında sabit kalan kısmıdır ve rotorun hareketini kontrol eden manyetik alanı üretir.
Step motorlarının hassasiyetinin büyük bir kısmı, statordaki bobinlerin doğru şekilde yerleştirilmesi ve akım yönünün düzgün bir şekilde kontrol edilmesine dayanır. Bobinlere verilen elektriksel sinyaller rotorun hareketini belirler.

Rotor (Dönen Kısım)

Rotor, step motorunun dönen kısmıdır ve stator tarafından üretilen manyetik alanlarla etkileşerek hareket eder. Rotor, motorun güç üretme işlevini yerine getirir ve tahrik edilen yükü taşır. Rotorun iç yapısı, motorun tipine bağlı olarak değişebilir, ancak genellikle mıknatıslar veya manyetik malzemeler içerir.

Rotor Bileşenleri:

Manyetik Malzeme: Rotor, statorun ürettiği manyetik alanlarla etkileşime giren bir manyetik malzemeye sahiptir. Bu malzeme, rotorun statorun manyetik alanı ile etkileşimde kalarak dönmesini sağlar.
Mıknatıslar: Bazı step motorlarında rotor, yerleşik mıknatıslar içerir. Bu mıknatıslar, stator tarafından üretilen manyetik alanlarla etkileşime girerek rotorun belirli bir açıya dönmesini sağlar.
Çekirdek: Rotorun manyetik çekirdek yapısı, motorun daha verimli çalışmasını sağlar. Manyetik çekirdek, rotorun dönme hareketine ve tork üretimine yardımcı olur.

Rotorun Rolü:

Rotor, step motorunun hareketli kısmıdır ve stator tarafından üretilen manyetik alandan aldığı güçle dönerek yükü taşır. Her bir elektriksel pulse, rotorun bir adım dönmesini sağlar.
Rotor, motorun hassas konumlandırmasını sağlayan önemli bir bileşendir. Rotorun her adımı, bir elektriksel pulse ile tetiklenir ve bu adımlar motorun belirli bir yönde hareket etmesini sağlar.
Rotorun hareketi, motorun tork üretme yeteneği ile doğrudan ilişkilidir. Rotorun tasarımı ve yapısı, motorun tork verimliliğini etkileyebilir.

Step Motor Uygulama Alanları ve Avantajları / Dezavantajları

Step motorlar, birçok farklı alanda kullanılabilen hassas ve güvenilir motorlardır. Yüksek doğruluk ve kontrollü hareket gereksinimi olan her türlü uygulama için uygundur. İşte step motorlarının yaygın kullanıldığı alanlar ve avantajları ile dezavantajları:

Uygulama Alanları

Endüstriyel Otomasyon: Step motorları, üretim hatlarında, robotlarda ve otomasyon sistemlerinde, hassas konumlandırma ve hareket kontrolü için yaygın olarak kullanılır. CNC makineleri ve otomatik test cihazları gibi uygulamalarda tercih edilir.
3D Yazıcılar: Step motorları, 3D yazıcılarda, malzeme ekstrüzyon başlıklarının ve baskı platformlarının hassas bir şekilde hareket etmesini sağlar. Bu sayede yüksek kaliteli baskılar elde edilir.
Robotik Sistemler: Robotik kollar ve robotik uygulamalarda, step motorları, konumlandırma ve hareket kontrolü sağlar. Özellikle hassasiyet gerektiren alanlarda kullanılır.
Tıp ve Biyomedikal Uygulamalar: Step motorları, mikroskoplar, cerrahi robotlar ve medikal cihazlarda, doğru ve hassas konumlandırma sağlamak için kullanılır.
Kamera ve Optik Sistemler: Step motorları, kameraların lenslerinin odaklanması veya diğer optik sistemlerin hassas hareketlerini sağlamak için kullanılır.

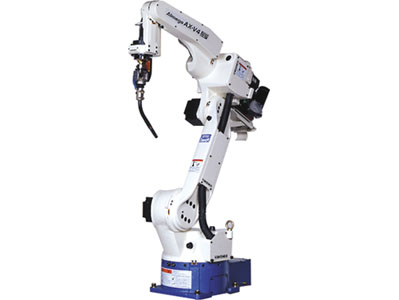

^{Step Motor Endüstriyel Robot Kol Uygulaması-}^ato.com

Avantajlar

Yüksek Hassasiyet: Step motorları, her bir pulse ile belirli bir adım hareketi yaparak konum kontrolünü son derece hassas şekilde sağlar. Bu, motorların konumlandırma gereksinimlerinin yüksek olduğu uygulamalarda avantajlıdır.
Kontrollü Hareket: Step motorları, hız, yön ve konum gibi parametreler üzerinde tam kontrol sağlayarak, genellikle geri besleme sistemlerine gerek duymadan hassas hareket sağlar.
Kolay Sürüş: Step motorları, basit sürücü devreleri ile çalıştırılabilir. Özellikle unipolar motorlar daha basit kontrol gereksinimleri sunar.
Yüksek Tork: Step motorları, düşük hızlarda bile yüksek tork üretme kapasitesine sahiptir, bu da onları özellikle ağır yüklerin taşınması gereken uygulamalarda faydalı kılar.
Tekrarlanabilirlik: Step motorları, aynı pulse ile her defasında aynı miktarda adım atacak şekilde tasarlanmışlardır, bu da yüksek tekrarlanabilirlik sağlar.

Dezavantajlar

Düşük Verimlilik: Step motorları, özellikle yüksek hızlarda çalışırken, enerji verimliliği açısından bazı dezavantajlar gösterir. Motorlar, sabit hızda çalışmak yerine adım adım hareket ettiklerinden, verimlilik kaybı yaşanabilir.
Sıcaklık Artışı: Yüksek güç tüketimi nedeniyle step motorları ısınabilir, bu da motorun ömrünü kısaltabilir ve performansını etkileyebilir. Ayrıca, bazı uygulamalarda soğutma ihtiyacı doğurabilir.
Yüksek Ses Seviyesi: Step motorları, adım adım hareket ettikleri için çalışırken belirli bir ses seviyesi çıkarabilir. Bu durum, sessizlik gerektiren bazı uygulamalarda problem oluşturabilir.
Tork Dalgalanması: Step motorlarının torku, hız arttıkça dalgalanabilir. Yüksek hızlarda tork kaybı yaşanabilir ve motorun performansı istenen düzeyde olmayabilir.
Karmaşık Sürücüler (Bipolar Motorlar): Bipolar step motorları, akım yönünü değiştirmek için daha karmaşık sürücü devrelerine ihtiyaç duyar, bu da ek maliyet ve tasarım karmaşıklığına yol açabilir.
