Tam Yetkili Dijital Motor Kontrolü (FADEC)

Tam Yetkili Dijital Motor Kontrolü (FADEC), modern hava araçlarında gaz türbinli motorların tam dijital kontrolünü sağlayan entegre bir elektronik sistemdir. FADEC, motorun tüm çalışma parametrelerini dijital olarak izleyen ve yöneten, pilot müdahalesi gerektirmeden optimal performansı hedefleyen, yazılım tabanlı bir kontrol sistemidir. Bu sistem, motorun çalışması için gerekli yakıt enjeksiyonu, kompresör ve türbin geometrisi, ateşleme gibi tüm süreçleri gerçek zamanlı olarak denetler ve düzenler. Temel amacı, güvenilirlik, emniyet, yakıt verimliliği ve bakım kolaylığı açısından klasik mekanik-hidrolik sistemlere kıyasla üstün bir motor kontrol altyapısı sunmaktır​.

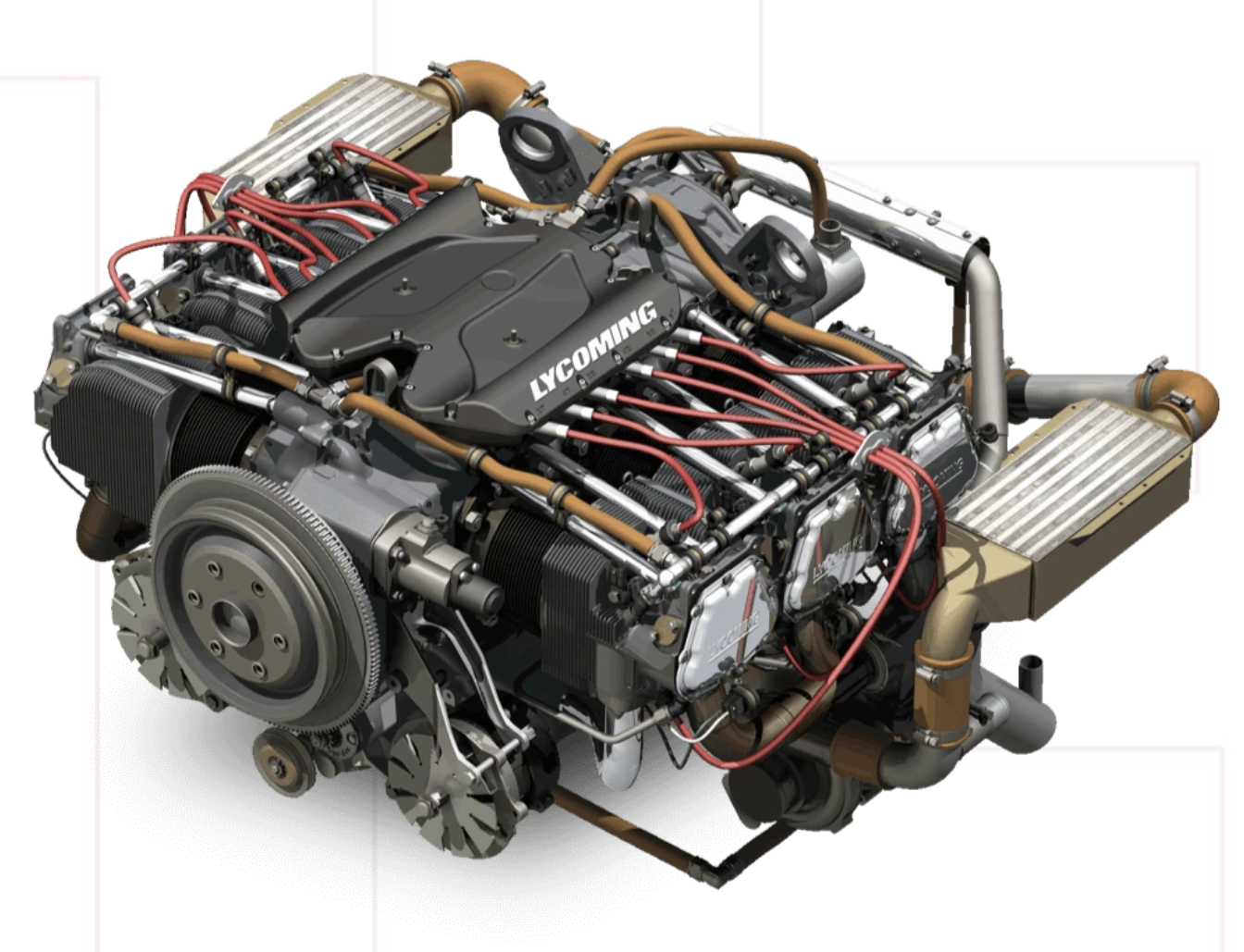

(Kredi: Michael Usrey)

Tarihçe ve Gelişim Süreci

FADEC Sistemlerinin Ortaya Çıkışı

Tam Yetkili Dijital Motor Kontrolü (FADEC) sistemlerinin doğuşu, havacılıkta motor kontrolü alanındaki analog ve hidromekanik kontrol sistemlerinin sınırlılıklarının aşılması ihtiyacından kaynaklanmıştır. 1970’li yılların sonlarında, uçak motorlarında daha hassas, hızlı ve entegre kontrol sistemlerine olan ihtiyaç giderek artarken, mikroişlemci teknolojilerindeki gelişmeler, elektronik kontrollü motor yönetim sistemlerinin önünü açmıştır​.

İlk FADEC sistemleri, 1980’li yılların başlarında askeri havacılık uygulamalarında kullanılmaya başlanmıştır. Bu dönemde, elektronik denetimin yalnızca tamamlayıcı değil, tüm motor kontrolünü üstlenebilecek seviyeye gelmesiyle, klasik "supervisory" (gözetleyici) sistemlerden tam yetkili dijital kontrol sistemlerine geçilmiştir​.

Bu ilk nesil FADEC'ler, gaz türbinli motorların kritik parametrelerini (örneğin rotor hızı, türbin sıcaklığı, yakıt akışı) gerçek zamanlı izleyerek, uçuş güvenliği ve yakıt verimliliğini artırmada önemli rol oynamıştır. Özellikle F/A-18 Hornet, Eurofighter Typhoon, Boeing 777 gibi hava araçlarında FADEC sistemlerinin kullanımı yaygınlaşmıştır.

Gelişim Aşamaları ve Yeni Nesil Mimari

FADEC sistemlerinin evriminde üç temel aşama tanımlanabilir:

1. Kısmi Dijital Gözetleyici Sistemler (1970’ler sonu – 1980’ler başı): Dijital bileşenler yalnızca pilot girdilerini yorumlamak ve sınırlı parametre izlemekle görevliydi.
2. Tam Yetkili Dijital Sistemler (1980’ler – 1990’lar): FADEC sistemleri motor kontrolünü tamamen dijital olarak üstlendi. Redundant (yedekli) mimariler ve yazılım tabanlı kontrol yasaları benimsendi.
3. Modüler, Adaptif ve İleri Seviye Algoritmalara Sahip FADEC'ler (2000’ler – günümüz): Hiyerarşik yazılım mimarileri, açık sistem entegrasyonu, ileri kontrol teknikleri (MPC, ANFIS, NARX) ve emisyon odaklı kontrol stratejileri ön plana çıktı​.

Örneğin, son yıllarda Rolls-Royce tarafından geliştirilen Trent serisi motorlarda FADEC kontrol sistemleri, geleneksel PID algoritmalarına ek olarak model kestirimli kontrol yöntemlerini de kullanmaktadır. Ayrıca, General Aviation (genel havacılık) kategorisinde de FADEC’in benimsenmeye başlandığı görülmektedir. Lycoming (iE2 FADEC) ve Continental (PowerLink FADEC) gibi üreticiler, piston motorlarında FADEC uygulamaları geliştirmektedir​.

Yazılım ve Güvenlik Gereksinimleriyle Paralel Gelişim

1980’lerden itibaren dijital kontrol sistemlerinin havacılıkta kullanılabilirliği, yalnızca mühendislik değil aynı zamanda düzenleyici açıdan da bir dönüşüm gerektirmiştir. FADEC yazılımı, RTCA DO-178 ve DO-254 gibi sertifikasyon protokollerine uygun şekilde geliştirilmeye başlanmıştır. Bu standartlar, FADEC'in yazılım ve donanım bileşenlerinin uçuş güvenliği açısından kritik sınıflandırmalara tabi tutulmasını öngörür. Örneğin, DAL-A kategorisindeki FADEC yazılımı, en yüksek emniyet riskine sahip fonksiyonları içerdiği için titiz test ve doğrulama süreçlerinden geçmektedir​.

Ayrıca, FADEC sistemlerinin gelişimi, fonksiyonel emniyet değerlendirme yöntemlerinin (FMEA, FTA, FHA) de daha ileri seviyeye taşınmasına neden olmuştur. Özellikle tek motorlu uçaklarda, FADEC arızalarının doğrudan uçuş emniyetini etkilediği göz önüne alındığında, arıza toleranslı mimariler yaygınlaşmıştır​.

Miniaturizasyon ve Hafif Uygulamalara Entegrasyon

Yeni kuşak FADEC sistemleri yalnızca büyük yolcu uçakları ve savaş uçaklarında değil, aynı zamanda daha küçük ve hafif hava araçlarında da kullanılmaya başlanmıştır. Çalışmalar, örneğin 1500 N itki sınıfındaki küçük turbojet motorlar için modüler FADEC geliştirilmesi üzerine odaklanmıştır. Bu tür sistemler; planörler, insansız hava araçları, motorlu planörler ve yedek güç sistemleri gibi özel uygulamalarda kullanılmaktadır​.

Bu bağlamda geliştirilen mini FADEC sistemleri, düşük ağırlık, düşük güç tüketimi, modüler yazılım-mekanik yapı, ve PID tabanlı kontrol algoritmaları ile optimize edilmektedir. Ayrıca bu sistemlerde veri toplama ve hata teşhis kabiliyetleri eğitim ve araştırma amaçlı da kullanılmaktadır​.

Güncel Eğilimler ve Gelecek Perspektifi

FADEC sistemlerinin günümüzdeki gelişim yönü, aşağıdaki dört eksende yoğunlaşmaktadır:

• Emisyon Azaltımı: Flightpath 2050 hedefleri doğrultusunda, NOₓ, CO₂ ve gürültü salımını yazılımsal yöntemlerle azaltan FADEC algoritmaları geliştirilmektedir​.
• Yapay Zeka Tabanlı Kontrol: ANFIS, NARX gibi öğrenen sistemlerle FADEC'in adaptif davranış kabiliyeti artırılmaktadır.
• Elektrikleşme ve İtki Modernizasyonu: FADEC, hibrit-elektrikli tahrik sistemleriyle entegre çalışacak şekilde evrilmektedir.
• Otonom Uçuş ve Veri Bağlantısı: FADEC sistemleri, merkezi uçuş yönetim sistemleri ve uçuş veri linkleriyle daha derin entegrasyona girmektedir.

Sonuç olarak, FADEC sistemleri yalnızca bir motor kontrol sistemi değil, bütüncül bir uçuş emniyeti ve verimlilik altyapısının dijital omurgası haline gelmiştir.

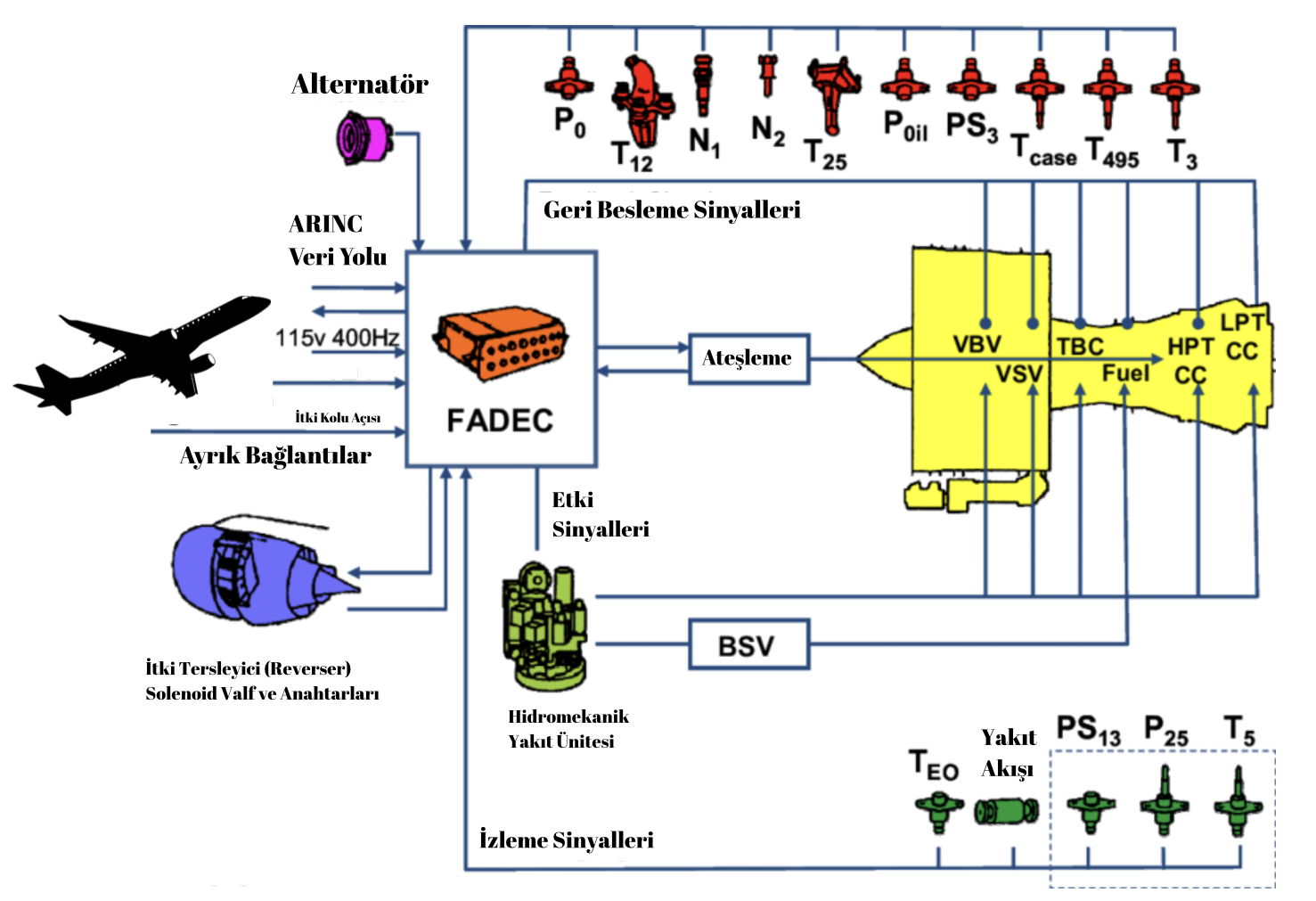

Temel Bileşenler ve Çalışma Prensibi

FADEC sistemi dört ana bileşenden oluşur:

1. Elektronik Kontrol Ünitesi (ECU): Sensörlerden gelen verileri işler ve aktüatörlere komut gönderir.
2. Hidromekanik Metreleme Ünitesi (HMU): Yakıt akışının fiziksel olarak düzenlenmesini sağlar.
3. Elektriksel Bağlantı Donanımı (kablolar, konnektörler): ECU ve motor bileşenleri arasındaki veri ve güç iletimini sağlar.
4. Motor ve Gövde Sensörleri: Sıcaklık, basınç, hız gibi parametreleri sürekli izler​.

FADEC sistemi, bir hava aracı motorunun tüm işlevlerini gerçek zamanlı olarak yöneten, yazılım destekli, kapalı çevrim çalışan bir dijital motor kontrol sistemidir. FADEC sistemleri, yapısal olarak birbirine entegre çalışan birçok alt bileşenden oluşur. Bu alt bileşenlerin her biri, hem sistemin işlevselliği hem de uçuş emniyeti açısından hayati roller üstlenir.

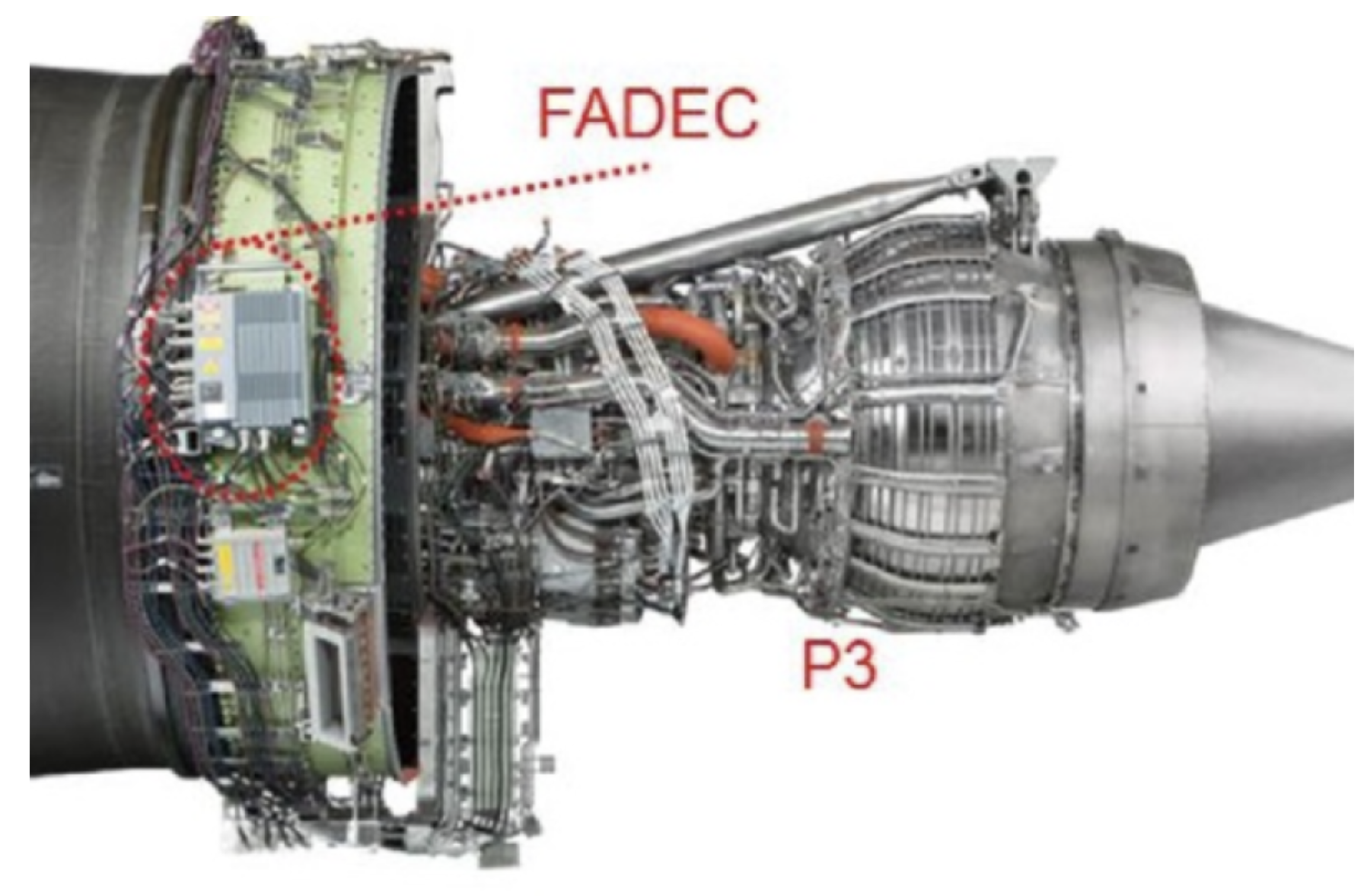

Düzenleyen: Beyza Nur Türkü (Kredi: Alireza Behbahani)

Ana Bileşenler

FADEC sistemleri genel olarak aşağıdaki dört ana unsurdan oluşur:

Elektronik Kontrol Ünitesi (ECU)

Elektronik Kontrol Ünitesi, FADEC’in beyin kısmıdır. Uçak motorunun sensörlerinden alınan verileri işleyerek, yakıt enjeksiyonu, motor geometrisi (örneğin değişken nozullar, fan veya kompresör kanatçıkları), ateşleme zamanlaması ve koruma limitlerinin kontrolünü sağlar. ECU’nun donanım altyapısı şunlardan oluşur:

• Mikrodenetleyiciler / DSP işlemciler: Gerçek zamanlı veri işleme ve kontrol komutu üretimi.
• Bellek birimleri: Yazılım kodlarının saklandığı (EPROM/Flash) ve geçici verilerin tutulduğu (RAM) birimler.
• Analog-dijital (A/D) ve dijital-analog (D/A) dönüştürücüler: Sensör verilerinin dijitalleştirilmesi ve çıkış komutlarının analog aktüatörlere iletimi için gereklidir.
• Güç yönetimi ve koruma devreleri: Sistem beslemesinin sürekliliğini ve aşırı akım/gerilim durumlarına karşı korumayı sağlar​​.

ECU içinde gömülü olarak çalışan yazılım, uçuş rejimine bağlı olarak motorun optimum performans noktasında çalışmasını sağlar. Modern ECU mimarileri, çift kanallı (redundant) yapıdadır; biri aktif çalışırken diğeri yedek durumdadır veya her iki kanal eş zamanlı çalışarak birbiriyle kontrol değerlerini karşılaştırır.

Hidromekanik Metreleme Ünitesi (HMU)

HMU, elektronik kontrol ünitesinden gelen sinyallere göre yakıt akışını doğrudan yöneten fiziksel bileşendir. Bu birim aşağıdaki alt parçalardan oluşur:

• Elektromekanik aktüatörler: Solenoid valfler, adım motorları gibi parçalar, ECU komutlarına göre fiziksel harekete geçer.
• Pozisyon geri besleme sensörleri: Aktüatör konumunun ECU’ya geri bildirimini sağlar.
• Modüle edilebilir yakıt baypas valfleri: Yakıt debisinin motor çalışma şartlarına göre hassas olarak ayarlanmasına olanak tanır​​.

HMU’nun amacı, sistemin güvenli çalışma sınırlarını aşmadan motorun güç talebini karşılayacak şekilde yakıt akışını ayarlamaktır. Arıza senaryolarında HMU, fail-safe moduna geçerek motorun tehlikeli rejimlere girmesini engeller.

Sensörler ve Veri Giriş Birimi

FADEC sistemi, motor ve hava aracı genelinde birçok sensörden gelen veriyle çalışır. Bu veriler, sistemin kapalı döngü kontrolünün temelini oluşturur. Tipik sensörler şunlardır:

• Basınç sensörleri (P1, P2, P3*, P4*): Kompresör ve türbin çıkış/inlet basınçları.
• Sıcaklık sensörleri (T1, T3): Kompresör giriş ve türbin çıkış sıcaklıkları.
• Rotor hız sensörleri (N1, N2): Alçak ve yüksek basınç rotoru devirleri.
• Yakıt basınç ve debi sensörleri: Yakıt sisteminin çalışma doğruluğu için gereklidir.
• Throttle konum sensörü (TLA): Pilotun itki kolu girişini ölçer​​.

Sensörlerden gelen analog sinyaller, A/D dönüştürücüler aracılığıyla sayısallaştırılır ve ECU tarafından işlenir. Veri kaybı, gürültü ve bozulmaya karşı koruma amacıyla sinyal filtreleme, arıza teşhis ve çoklu kaynak kontrol algoritmaları uygulanır.

Bağlantı Elemanları ve Elektriksel Arayüzler

FADEC sisteminin tüm bileşenleri arasında güvenilir veri ve güç iletimi sağlayan elektriksel bağlantılar şunlardır:

• Shielded twisted pair (STP) kablolar: EMI etkilerini en aza indirir.
• Konnektörler ve terminaller: Uçak motoru ve FADEC sistemlerinin fiziksel bağlanmasını sağlar.
• Veri protokolleri: RS422, ARINC 429, MIL-STD-1553 gibi havacılığa özgü protokoller iletimde kullanılır​.

Yüksek elektromanyetik ortamda çalışan FADEC sistemleri, EMI testlerinden geçirilerek bu bileşenlerin dayanımı güvence altına alınır​.

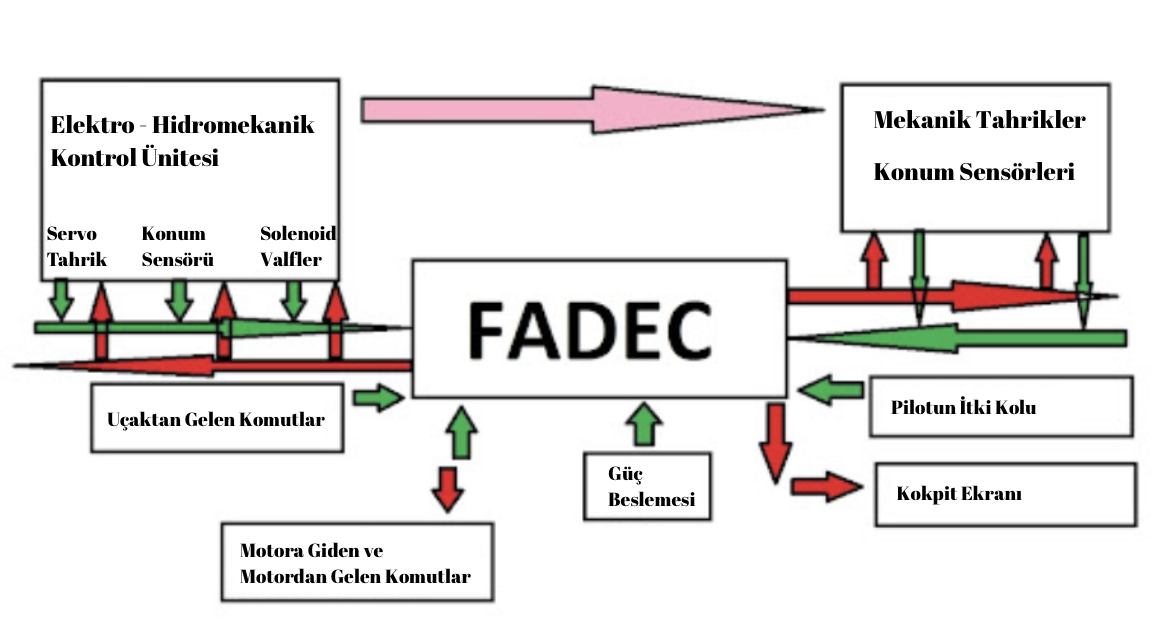

Çalışma Prensibi

FADEC sistemleri, tam yetkili dijital kapalı döngü kontrol prensibine göre çalışır. Sistemin işleyişi şu adımlarla özetlenebilir:

1. Veri Toplama: Sensörlerden alınan sıcaklık, basınç, hız, throttle konumu gibi veriler A/D dönüştürülerek ECU’ya iletilir.
2. Veri İşleme ve Karar Verme: ECU içinde çalışan yazılım, motor modeli, çevresel koşullar ve pilot komutlarını analiz ederek uygun kontrol komutlarını üretir. Bu aşamada algoritmalar: motor koruma limitleri (aşırı sıcaklık, basınç, hız), performans optimizasyonu (yakıt tüketimi, emisyon, itki), arıza teşhisi ve yedekleme (redundant switching) kriterlerini göz önüne alır​​.
3. Komut Üretimi: ECU, HMU üzerindeki aktüatörleri yönlendirecek sinyaller üretir.
4. Aktüatör Hareketi: HMU üzerinden yakıt valfleri, nozul geometrisi, ateşleme sistemi ve benzeri parçalar fiziksel olarak hareket ettirilir.
5. Geri Besleme: Yeni sensör verileri ECU’ya geri iletilerek kapalı döngü tamamlanır.

Bu süreç milisaniyelik zaman dilimlerinde tekrarlanarak, FADEC’in motor davranışına ani tepkiler verebilmesini sağlar. Ayrıca FADEC sistemi uçuş boyunca:

• Yakıt sarfiyatını optimize eder.
• Emniyet sınırlarını aşmadan performansı maksimumda tutar.
• Otomatik teşhis ve bakım verisi kaydeder.

Modern FADEC sistemlerinde ayrıca acil durum modları ve yedekleme katmanları (mekanik yedekleme veya çift ECU mimarisi) sayesinde sistem arızası durumunda uçuş güvenliği korunur​​.

Düzenleyen: Beyza Nur Türkü (Kredi: Aircraft Nerds)

Geliştirme Yöntemleri ve Yazılım Mimarisi

FADEC sistemlerinin geliştirilmesi, havacılıkta uçuşa elverişlilik, güvenilirlik, çevresel uygunluk ve bakım kolaylığı gibi birçok kriteri aynı anda karşılayacak yüksek standartlara tabidir. Geliştirme süreci yalnızca donanım seçimi ve entegrasyonla sınırlı değildir; sistemin güvenli, deterministik ve optimize çalışan bir yazılım mimarisiyle desteklenmesi zorunludur. Bu nedenle FADEC yazılımı, modüler yapı, çok katmanlı programlama, görev önceliklendirme ve arıza toleranslı kontrol gibi özellikleri içeren gelişmiş mühendislik teknikleriyle tasarlanır.

Sistem Geliştirme Süreci ve Gereksinimler

FADEC sistemlerinin geliştirilmesinde aşağıdaki adımlar izlenir:

1- Senaryo ve Gereksinim Tanımlama

Sistem gereksinimleri, uçak motorunun tüm yaşam döngüsünü kapsayacak şekilde belirlenir. Senaryo analizleriyle (kalkış, uçuş, arıza, bakım, shut-down senaryoları) FADEC’in güçte kalması gereken durumlar, güç kesilmesi gereken anlar, soğuma süreleri gibi kritik kontrol noktaları analiz edilir​.

2- Fonksiyonel Tanımlama

Her bir FADEC fonksiyonu (yakıt metrelendirme, motor hızı sınırlama, motor başlatma, motor durdurma, uçuş veri aktarımı) sistematik şekilde tanımlanır. Fonksiyonlara ait gereksinimler uçuş senaryolarına bağlanarak izlenebilirlik sağlanır​.

3- Modüler Tasarım ve Fonksiyon Ayırımı

Yazılım tasarımında her kontrol işlevi (yakıt kontrolü, ateşleme, sıcaklık izleme) ayrı modüller hâlinde yapılandırılır. Bu sayede kod yeniden kullanılabilir, test edilebilir ve bakım kolaylığı sağlanır​.

4- Yedeklilik ve Arıza Yönetimi Entegrasyonu

Sistem yedekli çalışacak şekilde tasarlanır (çift ECU, çift kanal veri yolları). Yazılım, birincil bileşende hata algılandığında yedek bileşeni devreye alacak şekilde senkronize edilmiştir​.

5- Gerçek Zamanlı İşletim ve Zamanlayıcı Tabanlı Kontrol

FADEC yazılımı, gerçek zamanlı işletim sistemleri (RTOS) üzerinde çalışır. Zamanlayıcılar yardımıyla motor dinamiklerine uygun olarak milisaniye ölçeğinde görev planlaması yapılır.

Yazılım Mimarisi

FADEC sistemlerinin yazılım mimarisi genel olarak dört ana katmandan oluşur​:

1. Sürücü (Driver) Katmanı

• Donanım kaynaklarına doğrudan erişim sağlar.
• Sensörlerden gelen analog verileri işler, aktüatör sinyallerini hazırlar.
• A/D ve D/A birimleri, CAN, ARINC429 gibi veri haberleşme protokollerini yönetir.
• Donanım seviyesinde arıza tespiti (örneğin sinyal kesilmesi, tolerans dışı voltaj) yapılır.

2. Adaptasyon Katmanı

• Donanımdan alınan verileri mühendislik birimlerine çevirir (örneğin Volt → °C, RPM).
• Sisteme özel ölçekleme ve ofset düzeltmeleri uygulanır.
• Bu katman, cihaz bağımsızlığı sağlar. Örneğin aynı yazılım farklı sensör setleriyle çalışabilir.

3. Fonksiyonel Katman

• Motorun davranışını kontrol eden algoritmalar burada bulunur.
• Yakıt metrelendirme, maksimum sıcaklık koruması, motor başlatma gibi algoritmalar burada kodlanır.
• PID, LQR, MPC gibi kontrol algoritmaları bu seviyede çalışır.
• Ayrıca arıza teşhisi, veri kayıt, yük izleme gibi yan görevler burada yürütülür.

4. Etkileşim / Arayüz Katmanı

• FADEC ile uçak sistemleri (kokpit göstergeleri, uçuş bilgisayarı, bakım istasyonu) arasındaki veri alışverişini yönetir.
• Pilot arayüzleri, bakım terminalleri, uçuş veri kaydedicileriyle bağlantı sağlar.
• Aynı zamanda uçuş sırasında parametre izleme ve veri loglama görevlerini içerir.

Bu katmanlı yapı sayesinde hem fonksiyonel izolasyon hem de bakım kolaylığı sağlanır. Ayrıca bu yapı, sistemin uçuşa elverişlilik sertifikasyon sürecinde de izlenebilirlik ve güvenlik açısından avantaj sağlar​​.

Kontrol Algoritmaları

FADEC sistemlerinde kullanılan kontrol algoritmaları, sistemin uçuş koşullarında güvenli ve verimli çalışmasını sağlamak amacıyla farklı düzeylerde kurgulanır. Bu algoritmalar genellikle aşağıdaki gruplarda sınıflandırılır:

1. Klasik Kontrol Algoritmaları (PI, PID)

• Basit ve kararlı sistemler için kullanılır. Özellikle sabit rejim koşullarında yeterli performans sağlar.
• Küçük turbojet motorlarda (örneğin eğitim amaçlı TKT-1 motoru) hala yaygın olarak kullanılmaktadır​.

2. Optimal ve Gelişmiş Kontrol (LQR, LQG/LTR)

• Sistemin performans ve enerji dengesini optimize eder.
• Gürültü etkisi olan ortamlar için uygundur. Bu yöntemler daha çok büyük uçak motorlarında kullanılır​.

3. Model Kestirimli Kontrol (MPC)

• Gelecek birkaç zaman adımındaki sistem tepkilerini tahmin ederek optimum karar üretir.
• Rolls-Royce Trent 1000 motorlarında uygulanan MPC, sistemin hızlı değişimlere adaptasyonunu sağlar​.

4. Yapay Zekâ Tabanlı Kontrol (ANFIS, NARX)

• Değişken motor parametrelerini tahmin eder.
• Emisyon azaltımı, yakıt optimizasyonu ve hızlı geçiş koşullarında üstünlük sağlar.
• ANFIS ve NARX ile eğitilmiş modeller, kontrol kararlarını öngörüsel olarak geliştirir​.

Test ve Doğrulama Ortamları

Geliştirilen yazılım, sistemin çeşitli test seviyelerinde doğrulanmalıdır. Bu amaçla aşağıdaki yöntemler kullanılır:

• SIL (Software-in-the-Loop): Gömülü yazılım, PC üzerinde sanal sensörlerle test edilir.
• HIL (Hardware-in-the-Loop): Gerçek donanım üzerinde çalışan yazılım, simüle edilmiş uçuş koşullarıyla test edilir.
• Aviyonik Simülasyon Sistemleri (AVIONSTS): Gerçek uçuş dinamikleri, throttle komutları ve çevresel değişkenler simüle edilir​.
• EMI/EMC testleri: Yazılımın elektromanyetik etkilere karşı toleransı doğrulanır​.

Sertifikasyon ile Uyum

Yazılım geliştirme süreci, havacılık otoriteleri tarafından belirlenen DO-178C (software safety assurance) ve ARP 4754A (sistem geliştirme) standartlarına uygun biçimde yürütülür. Bu gereklilikler doğrultusunda:

• Fonksiyonlar güvenlik kritikliğine göre kategorize edilir (DAL-A: en kritik seviye).
• Her bir fonksiyon için gereksinim, tasarım, kod, test, analiz ve doğrulama izleri tutulur.
• Otomatik test altyapılarıyla yazılım hataları erken aşamada tespit edilir​.

Sertifikasyon Süreci ve Standartlar

FADEC sistemleri, uçak motorlarının hayati kontrol işlevlerini yürüttüğünden, geliştirilen donanım ve yazılımlar en yüksek seviyede güvenilirlik ve emniyet gereksinimlerini karşılamalıdır. Bu nedenle FADEC sistemlerinin tasarımı, üretimi, testi ve hizmete alınması süreçleri sıkı sertifikasyon protokolleri ve uluslararası standartlarla düzenlenmiştir.

Sertifikasyon süreci, sistemin hem fonksiyonel güvenlik (functional safety) hem de uçuşa elverişlilik (airworthiness) kriterlerini sağladığını belgelendirmeye yöneliktir. Süreç yalnızca yazılımın çalışıp çalışmadığını değil, hangi koşullarda, nasıl çalıştığını, hatalara karşı nasıl davrandığını ve sistematik güvenlik hedeflerini nasıl yerine getirdiğini de kapsar.

Sertifikasyon Otoriteleri ve Düzenleyici Kurumlar

FADEC sistemlerinin sertifikasyonu, başta şu düzenleyici kurumlarca yürütülür:

• FAA (Federal Aviation Administration) – ABD sivil havacılık otoritesi.
• EASA (European Union Aviation Safety Agency) – Avrupa Birliği'nin merkezi havacılık güvenlik otoritesi.
• RTCA (Radio Technical Commission for Aeronautics) – FAA için teknik standartlar üretir.
• EUROCAE (European Organisation for Civil Aviation Equipment) – EASA için standart belirleyici teknik kuruluştur.

Bu otoritelerce kabul edilen teknik standartlar, FADEC yazılım ve donanımlarının geliştirilme sürecinde uyulması gereken referans belgeleri olarak kullanılır.

Kritik Standartlar

FADEC sertifikasyonu sırasında dikkate alınan temel teknik standartlar şunlardır:

RTCA DO-178C / EUROCAE ED-12C - Yazılım Sertifikasyonu

• Yazılım geliştirme sürecinde uygulanır.
• Sistem fonksiyonlarının güvenlik etkisine göre sınıflandırılması esasına dayanır. Bu sınıflar “Design Assurance Level (DAL)” A’dan E’ye kadar sıralanır:
• • DAL A: Arıza hayati sonuç doğurur (örneğin FADEC arızası nedeniyle motor durması).
  • DAL B-C: Emniyet riskleri orta düzeyde.
  • DAL D-E: Kritik olmayan veya izleme işlevli yazılımlar.
• DAL A seviyesinde yazılım, gereksinim tanımlamasından başlayarak; kodlama, entegrasyon, test, analiz ve doğrulama gibi tüm süreçlerde yüksek izlenebilirlik ve kanıtlanabilirlik gerektirir​​.

RTCA DO-254 / EUROCAE ED-80 - Donanım Sertifikasyonu

• FADEC’in programlanabilir elektronik donanımları (FPGA, CPLD, mikrodenetleyici) için geçerlidir.
• Yazılımla aynı DAL seviyeleri donanım bileşenlerine de uygulanır.
• Gereksinimlerin donanım düzeyinde izlenebilirliği, hata modlarının analizi ve doğrulama testleri zorunludur.

ARP4754A - Sistem Mühendisliği ve Sertifikasyon Süreci

• FADEC sistemlerinin genel uçak sistemi içindeki yerini, etkileşimlerini ve güvenlik gereksinimlerini tanımlar.
• Fonksiyonel gereksinimlerin sistem seviyesinden alt sistemlere aktarımı, izlenebilirliği ve doğrulaması bu çerçevede gerçekleştirilir.

ARP4761 - Emniyet Analizi

• FADEC sisteminin arıza modlarının sistem performansı üzerindeki etkisini belirlemek için kullanılır.
• FHA (Functional Hazard Assessment), FMEA (Failure Modes and Effects Analysis), FTA (Fault Tree Analysis) gibi tekniklerin uygulanmasını zorunlu kılar.
• Sistem, hem bireysel arızalara hem de birleşik çoklu arıza senaryolarına karşı değerlendirilmeli ve tolerans göstermelidir​​.

MIL-STD ve FAA AC Belgeleri

• MIL-F-9490 gibi askeri standartlar, FADEC'in güvenilirlik ve hata toleransı düzeylerini belirler.
• FAA AC 33.28 gibi tavsiye dokümanları, FADEC sistemlerinin elektromanyetik uyumluluk (EMC) ve EMI dayanım gereksinimlerini belirtir​.

Sertifikasyon Süreci Adımları

FADEC sertifikasyonu genel olarak şu aşamalardan oluşur:

1- Fonksiyonel Gereksinimlerin Tanımlanması:

Sistem, uçuş modlarına göre tanımlanır. FADEC’in hangi işlevleri gerçekleştireceği net biçimde belirlenir.

2- Güvenlik Değerlendirmesi (Safety Assessment):

FHA/FMEA/FTA yöntemleri ile FADEC arızalarının olası etkileri analiz edilir ve DAL seviyesi atanır.

3- Geliştirme Süreci ve İzlenebilirlik:

DO-178C/DO-254 kapsamında tüm yazılım/donanım bileşenleri için gereksinimlerden test sonuçlarına kadar uçtan uca izlenebilirlik sağlanır.

4- Doğrulama ve Test:

SIL (Software-in-the-loop), HIL (Hardware-in-the-loop), EMI/EMC testleri, yüksek sıcaklık, nem, titreşim ve gerilim koşullarında sistem testi gerçekleştirilir.

5- Bağımsız Denetim ve İnceleme:

FAA/EASA temsilcileri veya bağımsız doğrulayıcı kuruluşlar tarafından proje süreci, belgeler, test sonuçları ve hata kayıtları denetlenir.

6- Uçuş Testi ve Onay:

Geliştirilen FADEC sistemi, prototip uçak üzerinde gerçek uçuş koşullarında test edilir. Emniyet ve performans kriterlerini başarıyla karşılaması durumunda sertifikasyon tamamlanır.

Özel Durumlar: Arıza Toleransı ve Redundancy

Sertifikasyon süreci, FADEC sistemlerinin arızaya karşı dirençli (fault-tolerant) mimarilerle tasarlanmasını teşvik eder. Bu amaçla çift ECU (dual redundant control), TMR (Triple Modular Redundancy) mimariler, çevrimsel hata kontrolü (EDAC, CRC), kendini test eden yazılım süreçleri (BIST) gibi uygulamalar sistem tasarımına entegre edilmelidir​.

Ayrıca, “perfect-from-start” varsayımı kaldırılarak, latent fault (gizli arızalar) ve incomplete repair (uçuşlar arası tamir edilmemiş arızalar) gibi durumların sisteme etkisi de modellenmekte ve sertifikasyon buna göre şekillenmektedir​.

Modern Kontrol Yöntemleri

FADEC sistemleri, motorun her an optimum performansla ve güvenli şekilde çalışmasını sağlamak amacıyla gelişmiş kontrol algoritmalarıyla donatılmıştır. Geleneksel PI/PID denetleyicilerin sınırları ve motor performansının çok değişkenli, doğrusal olmayan doğası, FADEC sistemlerinde daha modern, uyarlanabilir ve kestirimci kontrol yaklaşımlarının kullanılmasını zorunlu kılmıştır.

Modern kontrol yöntemleri, yalnızca motor performansını dengelemekle kalmaz; aynı zamanda emisyonların azaltılması, yakıt tüketiminin optimize edilmesi, arıza toleransı sağlanması ve uçuş koşullarına hızlı adaptasyongibi birçok hedefi de gerçekleştirebilmektedir​​.

Geleneksel Kontrol Yöntemleri ve Sınırlamaları

Geleneksel PID (Proportional-Integral-Derivative) denetleyiciler, FADEC sistemlerinde özellikle sabit rejimlerde ve düşük dinamik gereksinimlerde tercih edilmektedir. Örneğin küçük turbojet motorlarda PID denetimi yaygın biçimde kullanılır. Bu yöntemin avantajları arasında uygulama basitliği ve düşük hesaplama maliyeti bulunur​.

Ancak:

• Karmaşık ve doğrusal olmayan motor davranışlarında kararsızlık oluşturabilir.
• Uçuş modları arasında geçişlerde (örneğin kalkıştan seyir uçuşuna) yanıt süresi yetersiz kalabilir.
• Emisyon kontrolü veya yakıt optimizasyonu gibi çoklu hedefleri aynı anda yönetemez.

Bu sınırlamalar nedeniyle daha gelişmiş kontrol algoritmaları geliştirilmiştir.

Optimal Kontrol Yöntemleri

LQR (Linear Quadratic Regulator)

LQR, motor sisteminin kararlılığını sağlarken kontrol eforunu da minimize etmeyi amaçlayan bir kuadratik maliyet fonksiyonu ile çalışır. FADEC’te LQR kullanımı, özellikle doğrusal modellerin hakim olduğu rejimlerde etkilidir.

• Avantajı: İyi tanımlanmış performans kriterleri ile tasarlanabilir.
• Dezavantajı: Lineer sistem varsayımına dayanır, bu da motorun tüm çalışma zarfını kapsayamayabilir​.

LQG / LTR (Linear Quadratic Gaussian / Loop Transfer Recovery)

LQG, LQR'nin gelişmiş bir formudur ve rastgele gürültü (white noise) ve ölçüm hataları içeren sistemler için uygundur. LTR yöntemiyle sistemin hata toleransı artırılarak performans kaybı minimize edilir. FADEC yazılımına entegre edildiğinde, motor dinamiğindeki belirsizlikleri daha iyi yönetebilir.

• Uygulama: Gürültü altındaki sensör verileriyle çalışan FADEC sistemlerinde tercih edilir.
• Kullanım örneği: Yüksek irtifa-düşük yoğunluk senaryoları, kısmi sensör bozulmaları​.

Model Tabanlı Kestirimci Kontrol (MPC)

Model Predictive Control (MPC), motorun gelecekteki davranışlarını önceden tahmin ederek buna göre karar verir. Her kontrol döngüsünde, optimizasyon algoritması belirli bir zaman ufkunda sistemin tepkisini simüle eder ve kısıtlı optimizasyon uygular.

Uygulama Özellikleri:

• Gerçek zamanlı optimizasyon.
• Yakıt sarfiyatı, türbin sıcaklığı, tork sınırlamaları gibi çoklu kısıtlar aynı anda işlenebilir.
• Karar verirken “geçmiş” değil “gelecek” dikkate alınır.

Yapay Zekâ ve Veri Tabanlı Yaklaşımlar

Modern FADEC araştırmalarında öğrenen algoritmalar, motorun hem lineer hem de doğrusal olmayan davranışlarını tahmin ve kontrol etmekte yaygınlaşmıştır. Bu yöntemler, özellikle karmaşık, çok değişkenli, çoklu hedef içeren kontrol problemlerinde klasik yöntemlerin yerini almaya başlamıştır.

ANFIS (Adaptive Neuro-Fuzzy Inference System)

• Yapay sinir ağları ve bulanık mantık sistemlerinin birleşimidir.
• FADEC sistemlerinde uçuş moduna göre otomatik olarak kontrol stratejisi seçebilir.
• Emisyon tahmini, yakıt tüketimi modellemesi ve geçici rejim optimizasyonu gibi uygulamalarda etkilidir​.

NARX (Nonlinear Autoregressive with Exogenous Input)

• Girdilerle ilişkilendirilmiş geçmiş çıkışlara dayalı olarak sistemin gelecek durumunu tahmin eder.
• Doğrusal olmayan ve dinamik sistemler için uygundur.
• FADEC için uçuş rejimi değişimlerinde (örneğin ani throttle artışı) motorun tepkisini öngörür ve anlık kararlar verir.

Hammerstein-Wiener Modelleri

• Statik doğrusal olmayan ve dinamik doğrusal blokların birleşimiyle sistem modellenir.
• MPC ya da ANFIS gibi denetleyicilere temel veri seti sağlamak için FADEC sistemine entegre edilebilir.

Bu modeller, emisyon azaltımı, motor güvenliği, yakıt verimliliği gibi çoklu hedeflerin aynı anda optimize edilmesini sağlar​.

Çok Hedefli (Multi-Objective) Optimizasyon

Modern kontrol algoritmaları, sadece tek bir performans ölçütüne değil; birden fazla hedefe (güç, emisyon, tepki süresi, yakıt sarfiyatı) göre karar alabilecek şekilde tasarlanır. Bu bağlamda Genetik Algoritmalar (GA) gibi evrimsel optimizasyon teknikleri de FADEC kontrol stratejilerinde kullanılmaktadır.

Optimizasyon Kriterleri:

• Minimizasyon hedefleri: CO₂, NOₓ, yakıt debisi, throttle gecikmesi.
• Kısıtlar: Türbin giriş sıcaklığı, maksimum motor devri, kompresör basınç oranı.

Arıza Toleranslı ve Adaptif Kontrol

Modern FADEC sistemleri, sensör arızaları, aktüatör sapmaları veya çevresel belirsizlikler karşısında sistemi kararlı ve güvenli bir şekilde çalıştırabilecek arıza toleranslı kontrol yapılarıyla desteklenmektedir.

• Rekonfigüre edilebilir kontrol yapıları: Hatalı bileşeni izole eder, kalan sistemle operasyonu sürdürür.
• Kendini öğrenen sistemler: Uçuş boyunca yeni koşullara adapte olur.

Bu yaklaşımlar, özellikle tek motorlu platformlar gibi arızaya karşı daha hassas ortamlarda kritik önem taşır​.

Simülasyon ve Yer Test Ortamları

FADEC sistemlerinin uçuşta güvenle kullanılabilmesi için geliştirme sürecinde yalnızca yazılım ve donanım tasarımı değil; bu sistemlerin kapsamlı bir şekilde doğrulanması, geçerlenmesi ve test edilmesi de kritik önemdedir. Simülasyon ve yer test ortamları, FADEC’in uçuş öncesi senaryolarda nasıl performans göstereceğinin sistematik olarak değerlendirilmesini sağlar.

Bu test ortamları sayesinde hem normal hem de anormal çalışma koşulları güvenli ve kontrollü bir şekilde yeniden oluşturulabilir. Böylece FADEC sisteminin algoritmik doğruluğu, sistem güvenliği, hata toleransı ve çevresel uyumluluğu önceden test edilerek uçuşa hazır hale getirilir​​.

Simülasyon Ortamlarının Önemi ve Kullanım Amaçları

Simülasyon ortamları, FADEC geliştirme sürecinde üç temel amaca hizmet eder:

• Kontrol algoritmalarının erken aşamada doğrulanması (model-in-the-loop): Geliştirilen kontrol yasalarının, teorik motor modelleri üzerinde çalışabilirliği analiz edilir.
• Yazılım davranışının donanım öncesi test edilmesi (software-in-the-loop / SIL): Gerçek FADEC donanımı yerine bilgisayar üzerinde çalışan yazılım modülleri test edilir.
• Donanımın gerçek dünya senaryolarında denenmesi (hardware-in-the-loop / HIL): ECU ve HMU gibi gerçek donanım bileşenleri, yazılımsal olarak modellenmiş motor ve uçak sistemleri ile bütünleştirilerek test edilir.

Simülasyon ortamları; motorun dinamik davranışını, sensörlerin geri beslemelerini ve kontrol girdilerini zamana bağlı olarak taklit eden matematiksel motor modelleri kullanır. Bu ortamlar sayesinde uçuş emniyetini tehdit eden durumlar da önceden tespit edilebilir.

Aviyonik Simülasyon Yazılım Mimarileri

FADEC yazılımı için özel olarak geliştirilmiş Aviyonik Simülasyon Test Sistemleri (AVIONSTS), gerçek motorun yerine geçen yazılımsal motor modelleri ile kontrol yazılımını çalıştırır. Bu sistemler çok katmanlı yazılım mimarisi kullanır ve şu bileşenlerden oluşur​:

• Veri Bağlantı Arabirim Katmanı: RS422, MIL-STD-1553B, ARINC429 gibi protokollerle haberleşme sağlar.
• Donanım Soyutlama Katmanı: Gerçek sistem donanımına benzer işlevleri taklit eder.
• Sistem Modeli Katmanı: Yakıt akışı, rotor hızı, sıcaklık gibi dinamikler matematiksel modellerle temsil edilir.
• Simülasyon Kontrol Katmanı: Test senaryolarını yürütür, hata enjeksiyonu ve geçiş senaryoları oluşturur.
• İzleme ve Kayıt Katmanı: Sistem davranışlarını log dosyalarına kaydeder ve analiz eder.

Bu yapılar, FADEC yazılımının uçuş öncesi davranışını yüksek doğrulukla simüle ederken, aynı zamanda gerçek zamanlı hata senaryolarını da değerlendirme olanağı sunar.

Yer Testi Ortamları ve Bileşenleri

FADEC sistemleri, yazılım testlerinin ötesinde gerçek donanım bileşenleriyle yer test sistemlerinde de değerlendirilmelidir. Yer test ortamı, FADEC’in uçak motoruyla bağlantı kurmadan, motorun dinamiklerini elektronik olarak taklit eden ortamda çalıştırılmasını içerir.

Tipik yer test ortamı aşağıdaki bileşenleri içerir:

• EUT (Equipment Under Test): FADEC sisteminin gerçek donanımı (ECU, HMU, sensör bağlantıları)
• Motor Simülasyon Modülü: Yakıt akışı, rotor hızları (N1/N2), sıcaklık, tork gibi çıktıları üretir.
• Test Kontrol Birimi: Test senaryolarını başlatır, senkronizasyon sağlar.
• Geri Besleme Simülatörleri: Sensörlerden gelen verilerin taklit edilmesini sağlar.
• Strip Chart Kayıt Cihazları ve Veri Toplama Sistemleri: Analog ve dijital çıktıların gerçek zamanlı izlenmesini ve kayıt altına alınmasını sağlar​.

EMI / EMC ve Radyasyon Testleri

Uçaklar, elektromanyetik açıdan gürültülü ortamlarda çalıştığından FADEC sistemleri EMI (Electromagnetic Interference) ve EMC (Electromagnetic Compatibility) testlerine tabi tutulmalıdır.

Test Koşulları:

• Frekans aralığı: 10 kHz – 40 GHz
• Alan gücü: >1000 V/m’ye kadar maruz bırakma
• Test ortamı: Reverberation chamber (çınlama odası) – anekoik ortamlara kıyasla daha homojen alan sağlar
• Test kriteri: FAA AC 33-28 taslağına göre “no effect” – motor çıkış gücünde %1–2 sapma bile “başarısızlık” kabul edilir​.

Test esnasında FADEC kapalı döngüde çalıştırılır ve motorun performans çıktılarında anomali olup olmadığı kontrol edilir.

Hata Enjeksiyonu ve Arıza Senaryoları

Yer test sistemleri, aynı zamanda FADEC sistemine farklı türde hataların kasıtlı olarak enjekte edilmesini ve sistemin bu hatalara karşı tepkisinin izlenmesini sağlar:

• Sensör verisi kesintisi veya sapması
• Throttle konum sensörü arızası
• Yakıt akışı geri bildiriminin yanlış olması
• Motor torkunda ani değişim
• Çift kanal veri tutarsızlığı

Bu tür senaryoların test edilmesi, FADEC sisteminin fail-safe, fail-operational veya reconfiguration gibi güvenlik modlarının başarıyla çalışıp çalışmadığını doğrular.

Gerçek Uçuş Testi Öncesi Entegrasyon

FADEC sistemi, tüm yazılım ve donanım testlerini geçtikten sonra, motor prototipi üzerinde statik test standında denenir. Ardından uçak platformuna entegre edilerek uçuş testlerine geçilir. Bu süreç şu adımları içerir:

1. Motor entegre test standı üzerinde FADEC çalıştırılır.
2. Uçak zemin testleri (ground run) yapılır.
3. İlk uçuş testi, veri kaydı ve analiz ile eş zamanlı yürütülür.

Bu testlerden önceki tüm simülasyon ve yer testleri, uçuş testi sırasında FADEC sisteminde hata meydana gelmesini minimize etmeyi amaçlar.

Elektromanyetik Uyum ve Dayanıklılık Testleri

FADEC sistemleri, motor kontrolünde görev alan yüksek hassasiyetli elektronik alt sistemlerden oluşur. Bu sistemler, hava araçlarının karmaşık ve yüksek yoğunluklu elektromanyetik ortamlarda çalışması nedeniyle, elektromanyetik girişimlere (EMI) karşı özel olarak test edilmek zorundadır. Bu testlerin amacı, FADEC sisteminin elektromanyetik ortamlarda güvenli, hatasız ve öngörülebilir şekilde çalışmaya devam ettiğini doğrulamaktır​.

Elektromanyetik uyumluluk (EMC - Electromagnetic Compatibility) ve radyasyon dayanıklılığı testleri, FADEC sistemlerinin hem yayın yapan (emitting) hem de etkilenen (susceptible) taraflarını değerlendiren kapsamlı test prosedürleridir.

Testlerin Amacı ve Önemi

Elektromanyetik testler, FADEC’in aşağıdaki risk senaryolarına karşı dayanıklılığını sınar:

• Harici elektromanyetik kaynaklardan gelen enerji (ör. radarlar, radyo vericileri, antenler)
• Uçak üzerindeki yüksek güçlü RF sistemleriyle etkileşim (ör. HF/VHF/UHF haberleşme, radar sistemleri)
• Gövde üzerindeki açıklıklardan ve kablo ağlarından enerji sızması
• Gürültülü güç hatları ve veri hatlarından gelen geri beslemeler
• Topraklama, kablolama ve bağlayıcı arızaları kaynaklı diferansiyel ve ortak mod bozunumlar

Bu koşullar altında FADEC’in işlevlerinde sapma, kesinti, resetleme ya da hatalı yakıt kontrol komutu üretmesi gibi durumlar yaşanabilir. Bu nedenle elektromanyetik testler, FADEC’in uçuş emniyeti açısından kritik bir bileşen olarak değerlendirilmesini zorunlu kılar.

Test Ortamları: Anekoik vs Reverberasyon Odaları

Geleneksel EMI/EMC testleri, anekoik odalarda (EM dalgalarını yutan, yankısız ortamlar) yapılmaktayken, FADEC gibi karmaşık kapalı döngü sistemlerin testinde reverberasyon odaları (çınlama odaları) tercih edilmeye başlanmıştır​.

Reverberasyon Odalarının Avantajları:

• Geniş frekans aralığında (>40 GHz’e kadar) test imkânı
• Daha kısa test süresi ve daha yüksek alan şiddeti üretme kapasitesi
• FADEC gibi kapalı döngü çalışan sistemlerde daha gerçekçi etki simülasyonu
• Daha homojen alan dağılımı sayesinde test tekrarlarında tutarlılık

Örnek bir test çalışmasında, FADEC sistemi >1000 V/m düzeyinde elektromanyetik alan şiddetine maruz bırakılmış ve sistemin analog/dijital çıkışlarındaki sapmalar izlenmiştir. Bu tür testlerde +/- 1-2% güç sapması, işlevsel bozulma olarak değerlendirilmiştir​.

Test Kapsamı ve Uygulanan Standartlar

FADEC sistemleri için uygulanan elektromanyetik testler, hem sivil havacılık hem de askeri havacılık standartlarına dayanır:

Sivil Standartlar:

• FAA Advisory Circular AC 33-28 (draft): FADEC EMU/EMI test kılavuzu; “no effect” kriterini tanımlar.
• RTCA DO-160G: EMI/EMC çevresel test kriterlerini belirler.

Askeri Standartlar:

• MIL-STD-461: RF yayını ve bağışıklığı için askeri test seviyeleri
• ADS-37A-PRF (Aeronautical Design Standard): 10 kHz – 40 GHz arasında radiated susceptibility seviyelerini tanımlar.

Test Senaryoları:

• Radiated Susceptibility (RS): Havadaki RF enerjisine sistemin bağışıklığı
• Conducted Susceptibility (CS): Güç kabloları üzerinden FADEC'e iletilen RF etkileri
• Radiated Emissions (RE): FADEC’in kendi oluşturduğu elektromanyetik gürültü
• Conducted Emissions (CE): Kablo üzerinden yayılan sinyallerin diğer sistemlere etkisi

Test Yapısı ve Donanımı

Elektromanyetik testlerde kullanılan tipik donanım ve kurulum bileşenleri şunlardır:

• Test Edilecek Cihaz (EUT): ECU, HMU, sensör bağlantıları dahil FADEC sistemi
• Yüksek güçlü RF jeneratörleri: 10 kHz–40 GHz aralığında sinyal üretimi
• Alan monitörleri ve prob sensörleri: Elektromanyetik alanın şiddet ve homojenliğini ölçer
• Test kabloları: Uçakta kullanılan kablolarla aynı koruma özelliklerinde olmalı
• Analog/dijital monitör sistemleri: FADEC’in çıkışlarını gerçek zamanlı analiz eder
• Strip chart kaydediciler: Sapma, hata, reset, tolerans dışı değerler fiziksel olarak izlenir.

Bu donanım sayesinde sistemin çalışma noktası (örneğin throttle pozisyonu, yakıt akışı) izlenerek tolerans dışı sapmaolup olmadığı tespit edilir.

Test Kriterleri: “No Effect” Tanımı

FAA Advisory Circular 33-28 tarafından önerilen test geçerlilik kriteri:

"EME maruziyeti sırasında sistemin fonksiyonel özelliklerinde herhangi bir etki gözlemlenmeyecektir."

Bu kriter, aşağıdaki şekilde pratikleştirilir:

• Motor kontrol komutu veya güç üretiminde %1–2 arası sapma dahi “efekt var” kabul edilir.
• Analog sinyal çıkışları +/– 40 mV ile +/– 100 mV arasında izlenir; sınır dışına çıkışlar kritik sayılır​.
• FADEC çalışma noktası test boyunca stabil kalmalı, reset, hata kodu üretimi veya komut kayması olmamalıdır.

Elektromanyetik Uyumluluk Tasarım Önlemleri

EMI/EMC testlerinden başarılı sonuç alabilmek için FADEC sistem tasarımında aşağıdaki önlemler uygulanır:

• Shielded twisted pair kablo kullanımı
• Zeminleme ve yıldız toprağa bağlama
• Farklı güç kaynaklarının galvanik izolasyonu
• EMI filtreleri, ferrit çekirdekler ve transient suppressor devreleri
• İç yazılımda “watchdog” ve “input range check” mekanizmaları

Bu tür tasarımsal önlemler sayesinde FADEC sistemleri hem test ortamında hem de gerçek uçuş koşullarında güvenilir şekilde çalışabilir.

Arıza Türleri ve Etki Sınıflandırmaları

FADEC sistemlerinde meydana gelebilecek arızalar genel olarak üç kategoride incelenir:

Gizli arızalar özellikle kritik olarak değerlendirilir çünkü uçuşa başlamadan önce yapılan sistem testlerinde algılanamayabilirler. Bu durum, "perfect from start" varsayımının yetersiz kaldığı fazlı görev modellemelerinde açıkça gözlemlenmiştir.

Arıza Modları ve Etki Analizi (FMEA / FHA)

FADEC sistemlerinde güvenilirlik analizi kapsamında en yaygın kullanılan yöntemlerden bazıları şunlardır:

1. FMEA (Failure Modes and Effects Analysis)

• Her bir bileşenin arıza modları belirlenir.
• Arızanın FADEC fonksiyonlarına etkisi değerlendirilir.
• Arıza oluşum sıklığı, algılanabilirlik ve etkisi puanlanarak Risk Öncelik Sayısı (RPN) hesaplanır.

2. FHA (Functional Hazard Assessment)

• Belirli fonksiyonların kısmi ya da tamamen kaybının uçuş emniyetine etkisi analiz edilir.
• FADEC'in fonksiyon kaybının olası sonucu: itki kaybı, kontrol dışı hızlanma, motor durması gibi senaryolardır.

3. FTA (Fault Tree Analysis)

• Sistemsel bozulmaların ardındaki kök nedenler grafiksel olarak modellenir.
• Olasılık akışı yukarıdan aşağıya doğru takip edilerek sistem başarısızlık olasılığı hesaplanır.

Bu analizler, FADEC bileşenlerine hangi Design Assurance Level (DAL) değerinin atanacağını belirlemede de kullanılır. Örneğin, motor durmasına neden olabilecek bir arıza DAL A ile değerlendirilir ve en sıkı yazılım doğrulama süreçlerine tabidir​.

Markov Temelli Güvenilirlik Modelleme

FADEC sistemlerinin zamana bağlı arıza davranışlarını incelemek için Markov modelleri yaygın biçimde kullanılır. Bu yaklaşım özellikle tekrar onarılamayan, yedekli çalışan veya fazlı görevlerde kullanılan sistemlerde etkilidir​​.

Markov Modelleme ile:

• Sistem; “çalışıyor”, “yedekte”, “arıza”, “onarımda” gibi belirli durumlara ayrılır.
• Durumlar arasındaki geçiş olasılıkları belirlenir (λ: arıza oranı, µ: onarım oranı).
• Zamanla sistemin hangi durumda olacağına ilişkin olasılık dağılımı hesaplanır.
• Gizli arızalar, incomplete repair gibi gerçekçi durumlar modele dahil edilebilir.

Örneğin, RM12 motoru (JAS 39 Gripen) için yapılan çalışmalarda iki farklı FADEC mimarisi analiz edilmiştir:

• İki kanallı “hot standby” mimarisi
• Üç kanallı “Triple Modular Redundancy (TMR)” yapısı

Her iki mimaride de latency, coverage ve yeniden yapılandırma süreleri modele dahil edilmiş, sonuçta TMR mimarisinin daha düşük başarısızlık olasılığı sunduğu görülmüştür​.

State-Part Yöntemi ile Güvenilirlik Değerlendirmesi

Bir diğer modern yaklaşım olan state-part yöntemi, FADEC sisteminin alt bileşenlerini fonksiyonlarına göre sınıflandırarak analiz eder. Bu yöntemde her bileşen şu kategorilerden birine atanır​:

• Alarm Durumu (A): Arıza olsa da sistem çalışmaya devam eder.
• Mechano-Hidrolik Yedeklemeye Geçiş (H): Elektronik arıza durumunda mekanik yedek kontrol devreye girer.
• Durma Durumu (S): Arıza sistemin tamamını durdurur.

Bu yöntem, klasik seri-paralel sistem analizlerinden farklı olarak, fonksiyonel bağımlılığı esas alır. Sonuç olarak sistem güvenilirliği bu parça gruplarının ağırlıklı toplamına göre hesaplanır.

Arıza Toleransı ve Redundancy Stratejileri

Güvenilirliği artırmak için FADEC sistemlerinde yaygın olarak şu önlemler alınır:

• Çift Kanallı ECU (Dual Redundant): Bir kanal arızalanırsa diğeri devreye girer.
• Üçlü Çoğunlukla Oylama (TMR): Her üç kanal aynı işlemi yapar, çoğunluk sonucu kullanılır.
• Concurrent Error Detection Mechanisms (CEDM): Bellek hataları, işlemci akışı, giriş/çıkış birimlerinde eş zamanlı hata algılama.
• Built-in Test (BIT): Uçuş öncesi ve sırasında otomatik arıza tarama ve kayıt.

Bu yapıların amacı yalnızca arızayı tespit etmek değil, aynı zamanda uçuşun kesintisiz devamını da sağlamaktır. Özellikle TMR yapı, bir kanal hata verirse sistem kalan 2 kanalın oyuyla karara devam eder ve arızalı kanal sistem dışı bırakılır​.

FADEC’in Genel Havacılıkta Kullanımı

FADEC sistemleri, başlangıçta büyük ticari yolcu uçakları ve askeri jet motorları için geliştirilmiş yüksek teknolojili motor kontrol çözümleriydi. Ancak zamanla donanım miniatürizasyonu, yazılım maliyetlerindeki azalma ve artırılmış güvenilirlik sayesinde FADEC sistemlerinin genel havacılık (General Aviation, GA) platformlarına da yayılmaya başladığı gözlemlenmektedir​​.

Genel havacılık kapsamına giren sabit kanatlı piston motorlu uçaklar, küçük turbojet motorlarıyla çalışan eğitim araçları, insansız hava araçları (İHA/UAV), motorlu planörler, çok hafif hava araçları (ULM) ve sivil havacılık eğitim sistemleri, artık FADEC entegrasyonuna aday hale gelmiştir.

Genel Havacılıkta FADEC Kullanımının Yaygınlaşma Nedenleri

Aşağıdaki teknik ve operasyonel avantajlar, FADEC’in genel havacılıkta tercih edilmesini desteklemektedir:

• Otomatik yakıt enjeksiyonu ve hava-yakıt karışımı kontrolü: Manuel karbüratör veya zenginleştirme sistemlerine ihtiyaç ortadan kalkar; pilot yükü azalır.
• Kalkış, seyir ve iniş gibi uçuş modlarına otomatik geçiş: Motor davranışı uçuş rejimine göre optimize edilir.
• Motor başlatma, soğutma ve durdurma işlemlerinde otomasyon: Yanlış başlatma prosedürlerinden kaynaklı arızalar önlenir.
• Yazılımsal olarak motor koruma algoritmalarının uygulanması: Maksimum RPM, TBO (Time Between Overhaul), EGT (Exhaust Gas Temperature) sınırlarında koruma sağlanır.
• Arıza teşhis, bakım kolaylığı ve veri kayıt altyapısı: FADEC sistemleri, motor davranışlarını sürekli izleyip arıza öncesi işaretleri kayıt altına alabilir.

Bu nedenlerle FADEC sistemleri, yalnızca büyük jetlerde değil, daha az karmaşık ve düşük maliyetli hava araçlarında da tercih edilir hale gelmiştir.

Piston Motorlu Uçaklarda FADEC Uygulamaları

Günümüzde piston motorlu uçaklarda FADEC sistemlerinin kullanımı hızla artmaktadır. Özellikle Continental ve Lycoming gibi üreticiler, pistonlu motorlara yönelik FADEC çözümleri sunmaktadır:

1. Continental PowerLink™ FADEC:

• FADEC destekli pistonlu motorlarda tam elektronik yakıt püskürtme ve ateşleme kontrolü sağlar.
• Tek throttle koluyla çalışır; karışım ayarı veya zenginleştirme işlemi gerekmez.
• “Single lever power control” prensibiyle pilotajı kolaylaştırır.

PowerLink Continental IOF-240 motoru (Kredi: Aero News Network)

2. Lycoming iE2™ FADEC:

• Lycoming’in modern piston motor platformu için geliştirilmiş çift kanal FADEC mimarisi.
• Dijital motor kontrolü yanında motor sıcaklığı, EGT ve tork yönetimi sağlar.
• İHA uygulamaları ve ileri eğitim uçaklarında yaygın kullanım görmektedir.

Lycoming iE2 Motoru (Kredi: Lycoming)

Bu uygulamalar sayesinde pilotlar, motorun iç davranışına odaklanmak yerine uçuşa odaklanabilir. Ayrıca motor ömrü, yakıt verimliliği ve bakım döngüleri iyileştirilir.

Küçük Turbojet Motorlarda ve Eğitim Sistemlerinde Kullanım

FADEC’in genel havacılıktaki bir diğer yükselen uygulama alanı, küçük ölçekli turbojet motorlarıdır. Eğitim, araştırma ve sivil İHA sistemlerinde kullanılan bu motorlar düşük itki sınıfındadır (genellikle <1500 N). Bu motorlar için FADEC entegrasyonu şu avantajları sağlar:

• PID tabanlı temel kontrol algoritmaları ile uçuşa uygun denetim sağlar.
• Eğitim amaçlı motor performans kaydı, uçuş karakteristikleri takibi mümkündür.
• Geri besleme döngüsü ve güvenlik sınırları yazılımsal olarak tanımlanabilir.
• Yüksek sıcaklık/ön ısıtma/soğutma senaryoları kontrol altında yönetilir.

Örneğin, TKT-1 isimli eğitim amaçlı küçük turbojet motoru için geliştirilen FADEC mimarisi, PID kontrol algoritmalarıyla düşük maliyetli, sadeleştirilmiş bir kontrol ortamı sunmakta; sistem aynı zamanda veri toplama ve arıza teşhis fonksiyonlarını da içermektedir​.

İnsansız Hava Araçlarında (İHA) FADEC Kullanımı

İHA platformları da FADEC teknolojisinden giderek daha fazla faydalanmaktadır. Özellikle uzun menzilli, yüksek irtifalı veya görev kritik İHA sistemlerinde FADEC’in sunduğu avantajlar şunlardır:

• İnsansız operasyonlarda motorun otonom kontrolü
• Yedekli kontrol kanallarıyla görev güvenliği sağlama
• Yer kontrol istasyonuna gerçek zamanlı motor verisi iletimi
• Uzun süreli uçuşlarda motor koruma ve yakıt tasarrufu sağlama

İHA’lar için geliştirilen FADEC sistemleri genellikle daha küçük, hafif, düşük güç tüketimli ve kompakt yazılım mimarisine sahip olacak şekilde tasarlanır. Aynı zamanda CAN-Bus gibi hafif veri haberleşme protokolleriyle uyumlu şekilde entegre edilir.

Karşılaşılan Zorluklar ve Sınırlamalar

Genel havacılıkta FADEC kullanımının yaygınlaşmasına rağmen bazı sınırlamalar ve teknik zorluklar devam etmektedir:

Bu nedenle FADEC’in GA segmentinde yaygınlaşması, genellikle yüksek değerli eğitim platformları, otonom sistemler ve teknoloji demonstratörleri gibi özel alanlarla sınırlı kalabilmektedir.
