Anahtar, elektrik devrelerinde akımı kontrol etmek için kullanılan temel bir devre elemanıdır. Elektrik devresindeki iletken yolu keserek veya bağlayarak akımın akışını kesintiye uğratabilir veya yönlendirebilir. Bu işlev, anahtarı elektrikli cihazların çalışmasını ve kontrol edilmesini sağlayan bir bileşen haline getirir.

^{Toggle anahtar (Kaynak: Vecteezy)}

Anahtar Türleri

Anahtarlar, farklı ihtiyaçlara göre çeşitli türlerde üretilir. Temel olarak iki kategoriye ayrılabilirler: mekanik anahtarlar ve katı hal anahtarlar.

Mekanik Anahtarlar

Mekanik anahtarlar, fiziksel bir hareketle devreyi açıp kapatan anahtarlardır. Bu tür anahtarların bazıları şunlardır:

• Toggle Anahtarlar: Bir kaldıraçla açılıp kapanan anahtarlar, genellikle evlerde ışık kontrolü için kullanılır. Bazı modellerde yaylı mekanizmalarla geçici (momentary) işlem yapılır.
• Düğme Anahtarlar: Basılarak çalıştırılan anahtarlar, genellikle geçici olarak devreyi kapatmak için kullanılır. Bazı düğme anahtarlar, her basışta açık/kapalı konumunu değiştirir.
• Seçici Anahtarlar: Döner bir kol veya düğmeyle birden fazla pozisyona getirilebilen anahtarlar, farklı devreleri kontrol etmek için kullanılır.
• Joystick Anahtarlar: Çok yönlü hareketle çalışan anahtarlar, genellikle endüstriyel kontrol sistemlerinde, örneğin vinç veya robot kontrolünde kullanılır.
• Sınır Anahtarlar: Makine hareketlerini algılayan anahtarlar, genellikle güvenlik amacıyla kullanılır. Örneğin, bir makinenin hareket sınırını tespit eder.
• Yakınlık Anahtarlar: Metal parçaların yakınlığını algılayan anahtarlar, temas gerektirmeden çalışır. Manyetik veya yüksek frekanslı alanlar kullanarak çalışır ve genellikle bir inçten kısa mesafelerde etkilidir.
• Süreç Anahtarlar: Sıcaklık, basınç, akış gibi fiziksel değişkenleri izleyen anahtarlar, endüstriyel süreçleri kontrol etmek için kullanılır. Örneğin, bir sıcaklık anahtarı belirli bir eşik değerinde devreyi açar veya kapatır.

^{Farklı endüstriyel anahtar tipleri (pixabay)}

Katı Hal Anahtarlar

Katı hal anahtarlar, yarı iletken malzemeler kullanılarak üretilen anahtarlardır. Mekanik parçalar içermedikleri için daha hızlı çalışma ve daha uzun ömür sunarlar. Bazı önemli katı hal anahtarları şunlardır:

• Diyotlar: Tek yönlü akım geçiren anahtarlar, doğrultma işlemlerinde kullanılır. Örneğin, güç diyotları 50-60 Hz frekanslarda çalışırken, hızlı iyileşme diyotları yüksek frekanslı uygulamalarda kullanılır.
• Transistörler: Bipolar Jonksiyon Transistörleri (BJT), Metal Oksit Yarı İletken Alan Etkili Transistörler (MOSFET) ve Yalıtımlı Kapı Bipolar Transistörler (IGBT) gibi çeşitleri vardır. MOSFET’ler düşük güç ve yüksek frekanslı uygulamalarda, IGBT’ler ise orta ve yüksek güç uygulamalarında tercih edilir.
• Tiristörler: Silikon Kontrollü Doğrultucular (SCR), Kapı Kapatma Tiristörleri (GTO) ve triaklar gibi tiristörler, yüksek güç uygulamalarında kullanılır. Örneğin, triaklar ışık kısma devrelerinde yaygın olarak kullanılır.

Katı hal anahtarlar, enerji verimliliği ve yüksek güç uygulamaları için özellikle önemlidir. Bu tür anahtarların gelişimi, enerji sistemlerindeki ilerlemeleri desteklemektedir. Bu bilgiler, akademik bir dergi olan Micromachines’de yayımlanan bir makaleden alınmıştır (Power Electronic Switches).

Devrelerde Anahtarların İşlevi

Anahtarlar, devrelerde akım akışını kontrol etmek için kullanılır. Bir anahtar kapalıyken (ON), devre tamamlanır ve akım akar. Açıkken (OFF), devre kesilir ve akım akışı durur. Bu, cihazların çalışmasını sağlar veya durdurur. Örneğin, bir evdeki ışık anahtarı, devreyi kapatarak lambayı yakar ve açarak söndürür. Daha karmaşık devrelerde, anahtarlar birden fazla yol kontrol edebilir veya dijital elektroniklerde mantıksal işlevler için kullanılabilir. Örneğin, bir SPDT (tek kutuplu çift atış) anahtar, akımı iki farklı devre arasında yönlendirebilir.

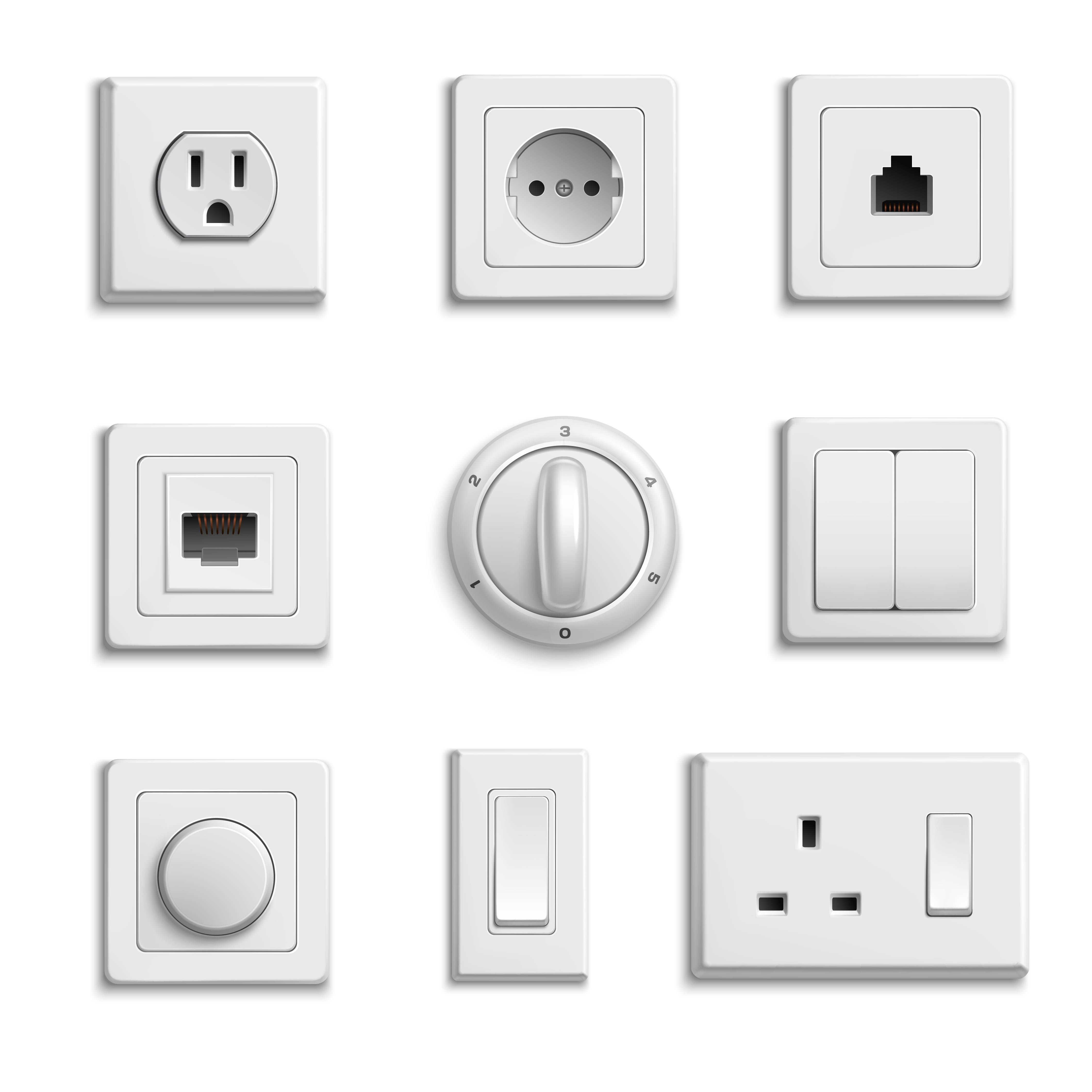

^{Ev tipi anahtarlar ve prizler (freepik)}

Uygulamalar ve Önem

Anahtarlar, hem günlük hayatta hem de endüstriyel ortamlarda yaygın olarak kullanılır. Aşağıda bazı uygulama alanları listelenmiştir:

• Ev Ortamı: Aydınlatma, elektrikli cihazlar ve eğlence sistemlerini kontrol etmek için kullanılır. Örneğin, bir duvar anahtarı ışıkları açar veya kapatır.
• Endüstriyel Uygulamalar: Makine çalıştırma, güvenlik sistemleri ve süreç kontrolünde kullanılır. Sınır anahtarları, makinelerin güvenli sınırlar içinde çalışmasını sağlar.
• Otomotiv: Yakıt anahtarları, aydınlatma kontrolleri gibi uygulamalarda kullanılır.
• Elektronik: Klavye tuşları, güç düğmeleri ve fonksiyon seçicileri olarak kullanılır.
• Süreç Kontrolü: Sıcaklık, basınç, akış veya seviye gibi fiziksel değişkenleri izlemek ve kontrol etmek için kullanılır.

Anahtarlar, elektrik sistemlerinde güvenlik, kontrol ve otomasyon için kritik öneme sahiptir. Güvenlik açısından, anahtarlar devreleri izole ederek elektrik çarpmalarını veya yangınları önler. Kontrol açısından, kullanıcıların cihazları ihtiyaç duydukları şekilde açıp kapatmasına olanak tanır. Otomasyon sistemlerinde, anahtarlar çevresel koşullara göre otomatik kontrol sağlar, bu da verimliliği ve güvenilirliği artırır.
