Balık kılçığı diyagramı, aynı zamanda Ishikawa diyagramı ya da neden-sonuç diyagramı olarak da bilinmekte olup, kalite yönetimi ve problem çözme süreçlerinde sıklıkla kullanılan analitik bir araçtır. Bu diyagram, belirli bir problemin olası nedenlerini sistematik bir şekilde sınıflandırarak görselleştirir.

Kalite yönetiminde sistematik analiz araçlarının kullanımı, süreçlerin iyileştirilmesi ve problemlerin kök nedenlerinin tespiti açısından kritik öneme sahiptir. Kaoru Ishikawa’nın geliştirdiği neden-sonuç diyagramı, sorunların görsel olarak analiz edilmesine olanak tanıyarak problem çözüm süreçlerine katkı sağlamaktadır. “Balık kılçığı” adını almasının nedeni, yapısının bir balık iskeletini andırmasıdır.

Balık Kılçığı Diyagramının Yapısı ve Bileşenleri

Balık kılçığı diyagramı, ana bir omurga (gövde) üzerinde dallara ayrılmış neden gruplarından oluşur. Gövdenin ucunda analiz edilen temel problem veya sonuç bulunur. Bu sonuca giden yolda etkili olan nedenler ise başlıca kategorilere ayrılır ve her kategori altına alt-nedenler eklenerek genişletilir.

Genel olarak kullanılan ana kategori grupları şunlardır:

• İnsan (Man): İş gücünden kaynaklı hatalar, yetersiz eğitim, yanlış uygulama vb.
• Makine (Machine): Arızalı ekipmanlar, bakım eksikliği, yanlış araç seçimi.
• Yöntem (Method): Standart dışı süreçler, karmaşık prosedürler.
• Malzeme (Material): Kalitesiz hammadde, malzeme farklılıkları.
• Çevre (Environment): Gürültü, sıcaklık, ışık gibi dış çevresel etkenler.
• Ölçüm (Measurement): Hatalı veri toplama, kalibrasyon eksiklikleri.

Bu kategoriler, probleme göre değiştirilebilmekte ve ihtiyaca göre genişletilebilmektedir.

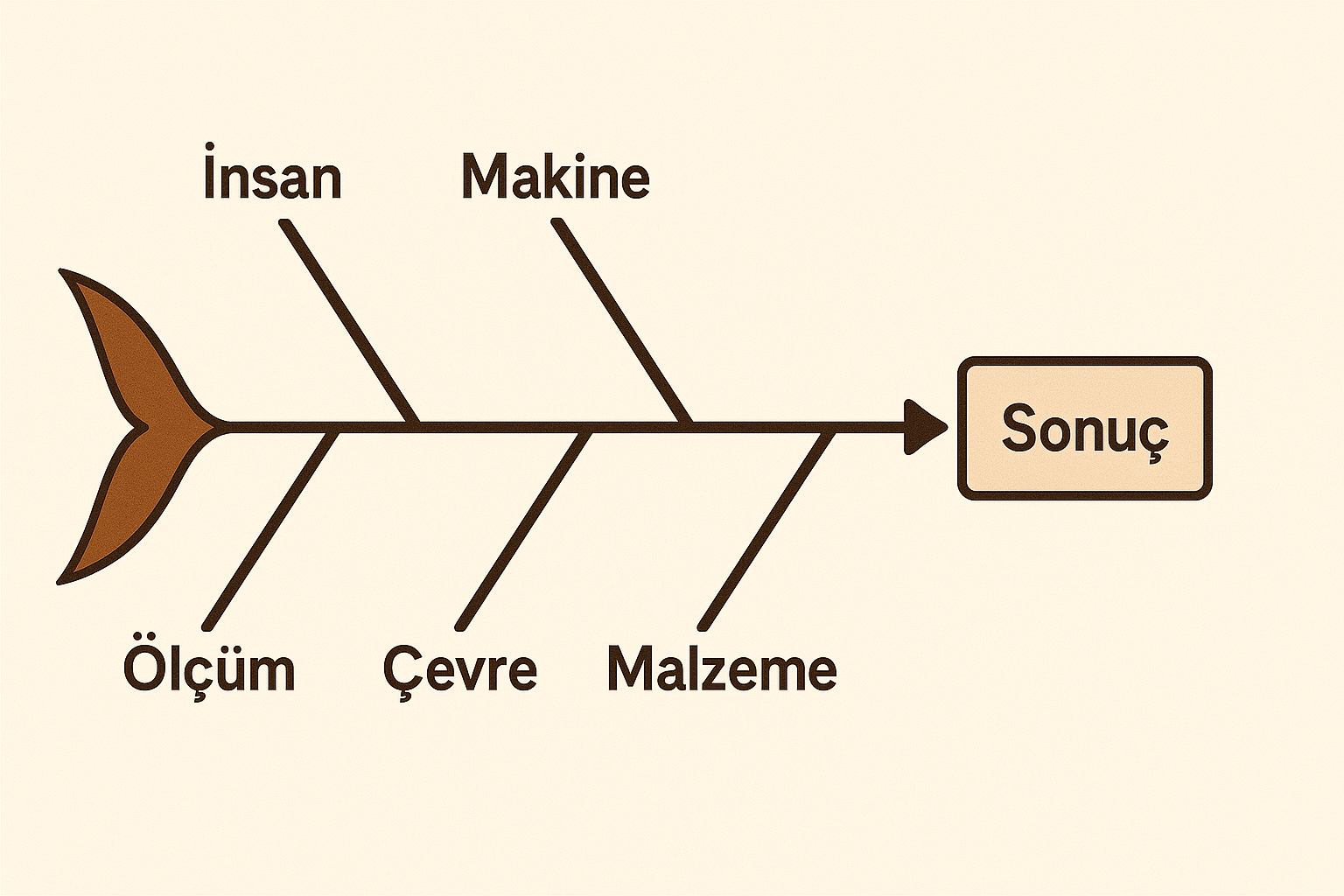

^{Balık Kılçığı Diyagramı (Yapay Zeka ile oluşturulmuştur)}

Uygulama Alanları

Balık kılçığı diyagramı çok sayıda endüstride ve iş alanında kullanılmaktadır:

• Üretim sektöründe: Ürün kalitesini etkileyen nedenlerin analizi.
• Hizmet sektöründe: Müşteri memnuniyetsizliğinin nedenlerinin belirlenmesi.
• Sağlık hizmetlerinde: Hatalı tıbbi müdahale nedenlerinin tespiti.
• Eğitim kurumlarında: Öğrenci başarı düzeyini etkileyen faktörlerin analizi.
• Yazılım mühendisliğinde: Hatalı kodlama süreçlerinin nedenlerinin bulunması.

Her alanda amaç, problemi etkileyen temel ve alt nedenleri sınıflandırmak ve görselleştirmek suretiyle etkili çözümler geliştirmektir.

Faydaları ve Sınırlılıkları

Faydaları

• Karmaşık problemlerin görselleştirilmesini sağlar.
• Takım çalışması ve beyin fırtınası faaliyetlerini teşvik eder.
• Kök neden analizinde sistematik yaklaşım sunar.
• Önleyici faaliyetlerin planlanmasına yardımcı olur.

Sınırlılıkları

• Her nedenin etkisi nicel olarak gösterilemez.
• Doğrulama ve test süreci diyagramın dışında yapılmalıdır.
• Karmaşık problemler için çok sayıda alt neden oluşabilir ve analiz zorlaşabilir.

Balık kılçığı diyagramı, kalite iyileştirme süreçlerinin ayrılmaz bir parçası olarak kabul edilmektedir. Özellikle neden-sonuç ilişkilerinin görsel olarak ifade edilmesi sayesinde, problemler daha anlaşılır hâle gelir ve çözüm önerileri sistematik biçimde geliştirilebilir. Bu yönüyle, işletmelerin karar alma süreçlerine doğrudan katkı sağlamaktadır. Ancak bu aracın etkili olabilmesi, doğru verilerin toplanmasına ve doğru neden kategorilerinin tanımlanmasına bağlıdır.
