Boru Hattı Mimarisi (Pipelining) ve Paralel İşleme

Boru hattı mimarisi (pipelining) ve paralel işleme (parallel processing), bilgisayar mimarisi ve dijital sistem tasarımında işlem verimliliğini artırmak için kullanılan temel tekniklerdir. Bu yöntemler, birden fazla işlemi eşzamanlı veya ardışık şekilde yürüterek toplam sistem performansını yükseltmeyi amaçlar. Özellikle mikroişlemciler, dijital işaret işleyiciler (DSP – Digital Signal Processor) ve modern gömülü sistemlerin tasarımında bu yapılar vazgeçilmezdir.

Boru hattı mimarisi, bir işlemi çeşitli aşamalara bölerek her bir aşamanın bir işlemin parçasını tamamladığı bir tekniktir. Böylece farklı işlemler aynı anda, ardışık biçimde yürütülebilir. Örneğin, RISC (Reduced Instruction Set Computer) mimarisine sahip işlemcilerde yaygın olan beş aşamalı boru hattı şu bileşenlerden oluşur:

• Komut Getir (IF – Instruction Fetch)
• Komut Çöz (ID – Instruction Decode)
• Yürüt (EX – Execute)
• Belleğe Erişim (MEM – Memory Access)
• Sonuç Yazma (WB – Write Back)

Bu yapıda bir komut yürütülürken, başka bir komut çözümlenmekte ve bir diğeri getirilmektedir. Böylece işlem hacmi artar ve sistem verimliliği yükselir. Bu yapı, üretim bandı mantığıyla benzetilebilir: üretimin farklı aşamaları aynı anda farklı ürünler üzerinde çalışır. Sonuç olarak, gecikme süresi azalır ve toplam işlem süresi kısalır.

Paralel işleme (parallel processing), birden fazla işlemin veya görevin aynı anda yürütülmesini sağlayan bir tekniktir. Bu yaklaşımda çoklu işlem birimleri, farklı veri veya komutlar üzerinde eşzamanlı çalışarak işlem verimliliğini artırır.

Paralel işleme, donanımsal ve yazılımsal düzeyde farklı türlerde uygulanabilir:

• Komut Düzeyi Paralellik (ILP – Instruction-Level Parallelism): Aynı saat döngüsü içinde birden fazla komutun yürütülmesidir. Superscalar işlemciler bu yapıyı destekler.
• Veri Düzeyi Paralellik (DLP – Data-Level Parallelism): Aynı işlemin çok sayıda veri öğesi üzerinde eşzamanlı olarak uygulanmasıdır. Vektör işlemciler ve SIMD mimarileri bu tür paralelliğe örnektir.
• Görev Düzeyi Paralellik (TLP – Thread-Level Parallelism): Birden fazla bağımsız görevin veya iş parçacığının eş zamanlı çalıştırılmasıdır. Çok çekirdekli işlemciler ve MIMD mimarilerinde yaygındır.

Bu paralellik türlerini destekleyen başlıca mimariler şunlardır:

• SIMD (Single Instruction, Multiple Data): Tek bir komut, birden fazla veri öğesine aynı anda uygulanır.
• MIMD (Multiple Instruction, Multiple Data): Her işlem birimi farklı komutları, farklı veri kümeleri üzerinde yürütür.
• Superscalar İşlemciler: Her saat döngüsünde birden fazla komut satırını işler.
• Çok Çekirdekli Sistemler: Her çekirdek bağımsız görevler çalıştırabilir.
• GPU Tabanlı Yapılar: Binlerce paralel çekirdek ile yüksek düzeyde veri ve görev paralelliği sağlar.

Kritik yol, bir kombinasyonel devrede girişten çıkışa kadar geçen en uzun gecikme süresidir. Bu yol, sistemin çalışabileceği minimum saat periyodunu belirler. Kritik yol süresi ne kadar kısa olursa, sistemin saat frekansı o kadar yüksek olabilir.

Örneğin: A → B → C yolunun toplam gecikmesi 10 ns ise ve diğer tüm yollar daha kısa ise, bu sistem 10 ns’den daha küçük bir saat periyodunda çalışamaz.

İterasyon sınırı (iteration bound), özellikle yinelemeli algoritmaların (örneğin dijital işaret işleme – DSP – sistemlerinde) ardışık örneklemeleri arasındaki teorik minimum zaman aralığıdır. Başka bir deyişle, bir sistemin ulaşabileceği en kısa örnekleme süresidir. Bu sınır aşağıdaki formülle hesaplanır:

Bu formül, sistem içindeki tüm geri beslemeli döngüler için ayrı ayrı hesaplanır ve maksimum değer alınır.

İterasyon sınırına ulaşmak için retiming (kayıt yerleşimini yeniden düzenleme), boru hattı mimarisi (pipelining) ve döngü açma (loop unrolling) gibi teknikler kullanılır. İdeal bir VLSI tasarımı, kritik yol süresi ile iterasyon sınırını mümkün olduğunca birbirine yaklaştırarak zamanlama açısından optimize edilmiş bir yapı elde etmeyi hedefler.

Boru hattı mimarisi (pipelining) ve paralel işleme, VLSI dijital sistem tasarımında mimari verimliliği artırmaya yönelik temel teknikler arasında yer alır. Bu iki yaklaşım, özellikle zamanlama açısından kritik olan iki temel metriği doğrudan etkiler: kritik yol gecikmesi ve iterasyon sınırı.

Boru hattı mimarisi, uzun kombinasyonel yolları parçalara ayırmak amacıyla araya kayıt (register) yerleştirerek işlem adımlarını birbirinden ayırır. Bu yapı, kritik yol süresini kısaltarak daha yüksek saat frekanslarında çalışma imkânı sağlar ve böylece genel işlem hacmini artırır.

Paralel işleme ise, işlemleri farklı donanım birimlerine dağıtarak aynı anda yürütülmelerini mümkün kılar. Bu yöntem, özellikle yinelemeli algoritmalarda iterasyon sınırını azaltmak ve daha kısa örnekleme aralıkları elde etmek için kullanılır.

Bu optimizasyonlar, gerçek zamanlı veri işleme gerektiren uygulamalarda (örneğin dijital işaret işleyiciler – DSP) kritik rol oynar. Düşük gecikme ve yüksek işlem hacmi (throughput) ihtiyacı olan sistemlerde, boru hattı mimarisi ve paralel işleme sayesinde hem zamanlama gereksinimleri karşılanır hem de donanım kaynakları daha etkin kullanılır.

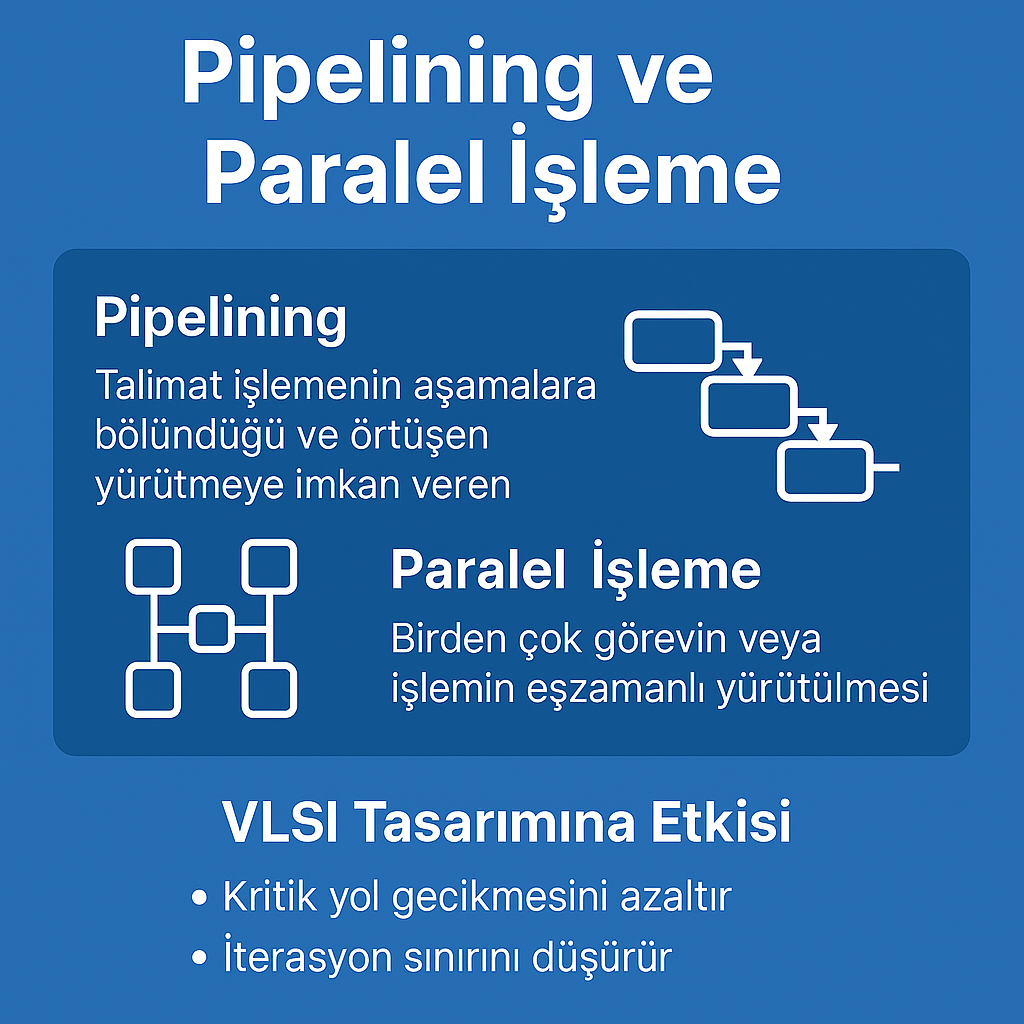

^{Pipelining ve Paralel İşlemenin VLSI Tasarım Etkisi (Yapay Zekâ ile Oluşturulmuştur.)}

Boru hattı mimarisi ve paralel işleme, aşağıdaki sistem türlerinde yaygın olarak kullanılmaktadır:

• Mikroişlemciler: Komutların boru hattı mimarisi ile yürütülmesi, işlemci başına düşen komut hacmini artırır ve genel işlem verimini yükseltir.
• Dijital İşaret İşleyiciler (DSP – Digital Signal Processors): Gerçek zamanlı ses, video ve haberleşme sistemlerinde yüksek örnekleme oranlarına ulaşmak için boru hattı ve paralel işlem birimleri birlikte kullanılır.
• Yapay Zekâ Hızlandırıcıları: Derin öğrenme ve makine öğrenmesi işlemleri büyük veri kümeleriyle çalışır. Bu nedenle, binlerce paralel çekirdeğe sahip yapılar üzerinden veri düzeyinde paralellik sağlanır.
• Bilimsel Hesaplama: Büyük ölçekli fiziksel simülasyonlar, sayısal modellemeler ve hesaplamalı biyoloji gibi alanlarda görev düzeyinde paralellik kullanılarak işlem süresi kısaltılır.

• Boru hattı mimarisi ve paralel işleme, işlem hacmini artırarak sistemin genel performansını yükseltir. Aynı sürede daha fazla işlem tamamlanabilir.
• Bu teknikler, donanım kaynaklarının daha verimli kullanılmasına olanak tanır; işlem birimlerinin boşta kalma süresi azalır.
• Paralel yapılarda sağlanan yapısal ölçeklenebilirlik sayesinde sistemler, ihtiyaçlara göre daha fazla işlem birimi eklenerek genişletilebilir.

• Boru hattı mimarisi uygulandığında, veri ve kontrol bağımlılıkları işlem sırasını etkileyebilir. Özellikle RAW (Read After Write), WAR (Write After Read) ve WAW (Write After Write) türündeki bağımlılıklar, komutların doğru yürütülmesi için çözülmelidir.
• Paralel yapılarda eşzamanlı çalışan birimler arasında senkronizasyon ve veri paylaşımı gibi iletişim ihtiyaçları sistemi karmaşık hale getirebilir ve darboğaz oluşturabilir.
• Artan işlem birimi sayısı, donanımın yanı sıra yazılım düzeyinde de karmaşıklığı artırır. Bu durum tasarımı, hata ayıklamayı ve sistemin ölçeklenebilirliğini zorlaştırabilir.

Günümüzde modern işlemci mimarileri, boru hattı mimarisi ile paralel işleme tekniklerini birlikte kullanarak yüksek verimlilik hedefler. Bu birleşim, hem ardışık komut yürütmeyi hızlandırır hem de eşzamanlı veri işleme kapasitesini artırır.

CPU’lar (Merkezi İşlem Birimleri), derin boru hattı yapıları sayesinde her komutun farklı aşamalarını ardışık döngülerde işleyerek yüksek saat frekanslarında çalışabilir. Bu mimari, komut düzeyinde paralellikten en iyi şekilde yararlanılmasını sağlar.

GPU’lar (Grafik İşlem Birimleri) ise binlerce küçük çekirdekten oluşan paralel mimarileri sayesinde aynı işlemi büyük veri kümeleri üzerinde eşzamanlı olarak gerçekleştirebilir. Bu özellik, özellikle yapay zekâ, görüntü işleme ve bilimsel hesaplama gibi yüksek işlem yoğunluklu uygulamalarda önemli avantajlar sunar.

Bu tekniklerin entegrasyonu; yapay zekâ hızlandırıcıları, gerçek zamanlı veri işleme sistemleri ve yüksek performanslı bilgi işlem (HPC, High Performance Computing) gibi alanlarda kritik rol oynamaktadır.
