Lehim ve havya kullanmadan elektronik devre elemanlarının bağlantılarının yapılmasını sağlayan platforma "Breadboard" denir. Türkçede genellikle "devre tahtası" ya da "prototip tahtası" olarak adlandırılır.

Devre elemanları arasında hızlı bir şekilde bağlantı yapmak için kullanılır. Board üzerinde elektronik elemanların takılacağı iletken delikler bulunur. Bu deliklerin bir kısmı satır olarak bir kısmı da sütun olarak alttan birbirine bağlıdır.

^{Yapay zeka tarafından oluşturulmuş, temsili "Breadboard kullanımı" görseli.}

Breadboard'un Yapısı

Breadboard, elektronik devreleri lehim kullanmadan hızlı bir şekilde bağlantılarını yapmakve test etmek için kullanılır. Breadbordun yapısında metal iletken şeritler bulunur ve bu şeritler bileşenleri birbirine bağlayarak devreyi oluşturur. Breadboard'un temel yapısı şu bölümlerden oluşur:

• Güç Hatları: Güç hatları breadboardun üst ve alt kısımlarında bulunurlar. Kırmızı çizgi (+) ve mavi çizgi (-) ile gösterilir. Devreye enerji sağlamak ve gerilim bağlantıları için kullanılır.
• Bağlantı Delikleri: Orta kısımda yer alırlar. Elektronik bileşenleri yerleştirmek için kullanılırlar. Bu kısımda 5 delikten oluşan sütunlar bulunur. Bu delikler aynı metal parçanın üzerinde konumlandığı için birbirleri ile iletim halindelerdir.
• Orta Bölüm: Breadboardun orta kısmı entegre devreler için tasarlanmıştır. Bu kısım entegrelerin iki ayrı hatta bağlanarak kısa devre oluşturmalarını önler.

Bilinen Avantajları ve Dezavantajları

Avantajları

• Lehim gerektirmediği için devre üzerindeki bileşenler kolaylıkla yerleştirilip çıkartılabilir.
• Devreyi oluştururken test etme imkanı sunarak hataların düzeltilmesini, devrelerin daha fazla geliştirilmesine olanak sağlar.
• Analog ve dijital devre tasarımlarında, sensör testlerinde, IOT projelerinde ve pek çok projede yaygın olarak kullanım kolaylığı sağlar.

Dezavantajları

• Breadboard ile kurulan devreler genellikle test için kurulduklarından dolayı uzun süreli projeler için uygun olmayabilirler.
• Yüksek frekanslı devrelerde verimsiz olabilir.
• Breadboard içerisinde bulunan metal bağlantılar yüksek akım taşıyamazlar.
• Mekanik dayanıklılığı düşüktür.

Kullanım Alanları

Breadboard'lar, elektronik devrelerin tasarlanması, test edilmesi ve geliştirilmesi sürecinde büyük kolaylık sağlayan, pratik ve tekrar kullanılabilir platformlardır. Özellikle öğrenciler, hobiyle uğraşanlar ve prototipleme yapan mühendisler tarafından tercih edilir. Lehim gerektirmeyen yapısı sayesinde, farklı bileşenlerin denenmesini, devrelerin hızlıca kurulup değiştirilmesini ve hataların kolayca giderilmesini mümkün kılar. Bu yönüyle, eğitimden endüstriyel geliştirmelere kadar geniş bir kullanım alanına sahiptir. Bunlardan bazıları aşağıdaki gibi özetlenebilir:

• Elektronik Devre Tasarımı ve Test: Devreleri lehim ve havya kullanmadan bağlantılarını yapmak, test etmek için kullanılır.
• Elektronik Projeleri: Deneyap Kart, Arduino gibi geliştirme kartları ile devre prototipleme ve projeler gerçekleştirmek için kullanılır.
• Robotik ve IoT Projeleri: Akıllı sistemler ve nesnelerin interneti (IoT) projelerinde sensörleri, motorları, haberleşme modüllerini test etmek için kullanılırlar.

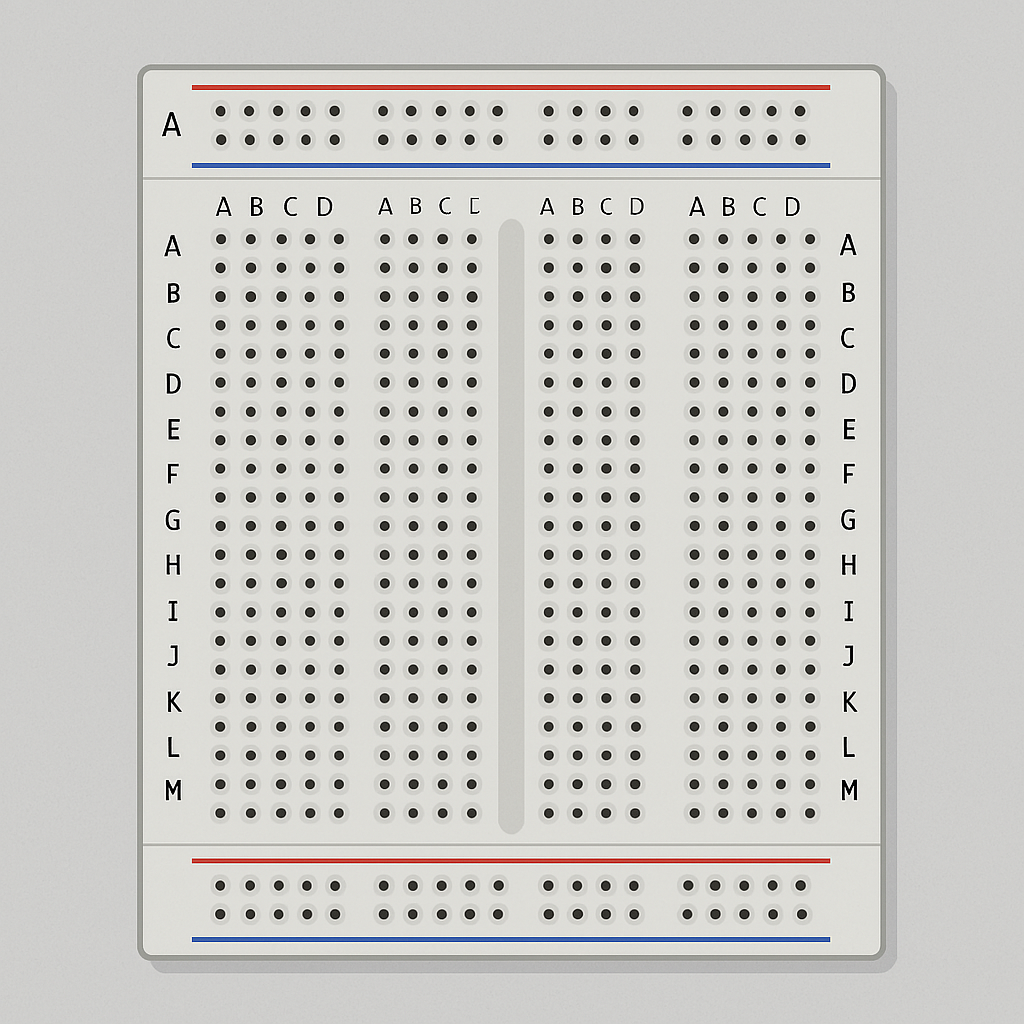

^{Yapay zeka tarafından oluşturulmuş, temsili "Breadboard" görseli.}
