Elektrik Alan (Mühendislik)

Elektrik alan, elektrik yüklerinin etrafında oluşan bir alan olarak tanımlanır. Bu alan, yükler arasında bir kuvvetin oluşmasına neden olur ve bir yükün diğerine nasıl etki ettiğini açıklayan temel bir kavramdır. Elektrik alan vektörel bir büyüklüktür, yani hem büyüklüğü hem de yönü vardır.

Elektrik Alanın Temel Özellikleri

Matematiksel İfadesi

Burada:

• E: Elektrik alan (N/C veya V/m)
• F: Elektriksel kuvvet (N)
• q: Yük (C)

olarak ifade edilmektedir.

Elektriksel kuvvet terimini matematiksel olarak aşağıdaki denklem ile tanımlayabiliriz.

Burada:

• k: 8.98 x 109, Coulomb sabiti (Nm² / C²),
• q₁, q₂: Yük (C)
• r: İki yük arasındaki mesafe (m)

Yukarıda verilen iki denklemi birleştirerek elektrik alan ifadesini yük cinsinden ifade edebiliriz. Denklemde yükler eşdeğer kabul edilmiştir.

Burada:

• k: 8.98 x 109, Coulomb sabiti (Nm2 / C2),
• E: Elektrik alan (N/C veya V/m)
• q: Yük (C)
• r: İki yük arasındaki mesafe (m)

Kaynağı ve Yönü

Elektrik alan, pozitif veya negatif elektrik yüklerden oluşmaktadır:

• Pozitif yükler elektrik alan çizgilerini dışarı doğru oluşturur.
• Negatif yükler elektrik alan çizgilerini içeri doğru çeker.

Elektrik alanın yönü pozitif yükten negatif yüke doğrudur.

Pozitif ve Negatif Yüklerde Oluşan Elektrik Alan

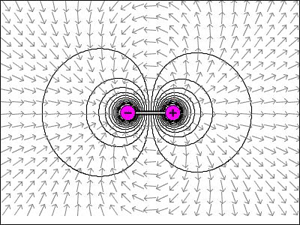

Elektrik Alan Çizgileri

Elektrik alanın görselleştirilmesi için kullanılan çizgilerdir. Alan çizgileri, alanın şiddeti ve yönü hakkında bilgi verir. Çizgilerin yoğun olduğu yerlerde alan güçlüdür.

Elektrik Alan Çizgileri
