Elektromekanik Sistemler

Elektromekanik sistemler; elektrik enerjisi ile mekanik hareketin entegrasyonuna dayanan, bu iki fiziksel alan arasında enerji ve bilgi dönüşümünü gerçekleştiren düzeneklerin genel tanımıdır. Bu sistemler, elektriksel enerjiyi mekanik işe (aktüatörler/motorlar) veya mekanik devinimi elektriksel sinyallere (jeneratörler/transdüserler) dönüştürmenin yanı sıra, enerji ile bilgi arasındaki karşılıklı dönüşüm süreçlerini de yönetir. Sabit disk (HDD) teknolojilerinde görüldüğü üzere; manyetik akı değişimleri üzerinden enerjinin dijital bilgiye kodlanması ve işlenen bilginin mekanik konumlandırma sinyallerine aktarılması, bu sistemlerin bilgi tabanlı enerji yönetimi kapasitesini karakterize eder.

Elektromekanik Sistemin Çalışması

Elektromekanik sistemlerin çalışma mekanizması, enerjinin bir formdan diğerine aktarılması sürecinde gerçekleşen fiziksel etkileşimlere dayanır. Bu süreç, aşağıda belirtilen temel aşamalar ve prensipler çerçevesinde yürütülür.

Enerji Dönüşüm Prensipleri

Elektromekanik sistemlerin işleyişi, elektromanyetizmanın klasik yasaları ile elektromekanik enerji dönüşüm teorilerine dayanır. Bu sistemlerde enerji dönüşümü genellikle şu temel fiziksel yaklaşımlar çerçevesinde gerçekleşir:

• Elektromanyetik Kuvvet ve Endüksiyon (Yaygın Kullanılan Temeller): Lorentz Kuvveti ve Faraday’ın Endüksiyon Yasası, elektrik enerjisinin mekanik harekete (motor etkisi) veya mekanik hareketin elektrik enerjisine (jeneratör etkisi) dönüşümünde en sık referans verilen ilkelerdir.
• Enerji ve Eş-Enerji (Co-energy) Prensipleri: Sistemin toplam enerjisinin korunumu ilkesine dayanan bu yaklaşım, özellikle relüktans motorları veya elektromıknatıslar gibi doğrusal olmayan manyetik devrelerde, manyetik alan içerisinde depolanan enerjinin mekanik kuvvete nasıl dönüştüğünü analiz etmekte kullanılır.
• Alan Denklemleri ve Devre Karakteristikleri: Maxwell denklemleri ve Ampère Yasası, sistemdeki manyetik akı yoğunluğunu ve alan dağılımını belirleyerek dönüşümün verimliliğini ve sınırlarını tanımlar.
• Özel Dönüşüm Mekizmaları: Bazı spesifik uygulamalarda piezoelektrik veya manyetostriktif etkiler gibi materyal tabanlı dönüşüm prensipleri de elektromekanik etkileşimi sağlar.

Sistemin Operasyonel Aşamaları

Elektromekanik bir sistemin operasyonel süreci, bir kontrol biriminden gelen düşük güçlü veri sinyalleri ile güç kaynağından sağlanan yüksek akımlı enerjinin arayüzde buluşmasıyla başlar. Modern sistemlerde bu aşama, sadece bir enerji girişi değil, aynı zamanda bir sürücü devresinin gelen komutları yorumlayarak enerjiyi regüle ettiği bir karar mekanizmasıdır. Bu tetikleme ile birlikte elektrik enerjisi sistemin aktif bileşenlerine iletilir ve burada fiziksel bir alan dönüşümü gerçekleşir. Bobin yapılarında oluşan manyetik akı veya piezoelektrik malzemelerdeki elektriksel alan, enerjiyi statik bir formdan "potansiyel iş" üretebilecek bir alan formuna dönüştürür.

Oluşan bu elektromanyetik alan, sistemin hareketli parçaları olan rotor veya piston gibi bileşenlerle etkileşime girerek mekanik bir kuvvet oluşturur. Lorentz kuvveti veya relüktans prensibi çerçevesinde şekillenen bu etkileşim, tork ya da doğrusal hareket üretilmesini sağlayarak sistemin statik halden dinamik bir yapıya geçmesini sağlar. Üretilen bu kinetik enerji; miller, dişliler veya hassas aktüatörler aracılığıyla nihai işin yapılacağı noktaya iletilirken, süreç yalnızca tek yönlü bir aktarımla sınırlı kalmaz.

Operasyonun son evresinde, mekanik iletimin yanı sıra sensörler aracılığıyla elde edilen konum ve hız verileri, sistemin bilgi döngüsünü tamamlar. Mekanik hareketten elde edilen bu geri besleme verileri yeniden elektriksel sinyallere dönüştürülerek kontrol ünitesine iletilir. Böylece enerji, mekanik aksiyon ve bilgi arasında sürekli bir çevrim kurularak sistemin yüksek hassasiyetle çalışması ve hedeflenen işlevin kararlılıkla yerine getirilmesi sağlanır.

Geri Besleme ve Kontrol Döngüsü

Modern elektromekanik sistemler, sadece enerji dönüştürmekle kalmaz, aynı zamanda bu dönüşümü denetler. Sistem içine entegre edilen sensörler (encoder, takometre vb.), mekanik hareketin hızını, konumunu ve torkunu ölçerek kontrol ünitesine iletir. Bu veriler doğrultusunda elektriksel girdi anlık olarak revize edilir, böylece sistemin kararlı ve hassas çalışması sağlanır.

Enerji Kayıpları ve Verimlilik

Elektromekanik sistemlerin çalışma sürecinde enerji bütünüyle faydalı çıktıya dönüşmez. Enerji dönüşümü veya aktarımı sırasında sistem içerisinde çeşitli kayıplar oluşur. Bunlar başlıca; iletkenlerdeki elektriksel direnç nedeniyle ortaya çıkan bakır kayıpları, manyetik alanın zamana bağlı değişimi sonucu manyetik çekirdekte meydana gelen histerezis ve fuko akımlarına bağlı demir kayıpları ile sürtünme ve hava direnci gibi etkilerden kaynaklanan mekanik kayıplardır. Bu kayıplar, sistemin toplam verimliliğini doğrudan etkileyen temel unsurlar arasında yer alır. Elektromekanik sistem tasarımında amaç, söz konusu kayıpları mümkün olan en düşük seviyeye indirerek enerji aktarımının veya dönüşümünün etkinliğini artırmaktır.

Elektromekanik Sistem Parçaları

Elektromekanik sistemler, elektriksel girdiyi fiziksel çıktıya (veya tersine) dönüştürmek için belirli ana bileşenlerin koordineli çalışmasına ihtiyaç duyar. Bu parçalar işlevlerine göre üç temel grupta incelenir:

Enerji Dönüşüm Birimleri (Aktüatörler)

Sistemin “kas” yapısını oluşturan bu bileşenler, elektromekanik sistemlerde enerjinin dönüştürülmesi veya fiziksel bir etkileşim oluşturulmasında rol oynar. Ancak bu bileşenlerin tamamı doğrudan enerji dönüşümü gerçekleştirmez; bazıları yalnızca elektriksel ve mekanik alanlar arasında bir anahtarlama veya etkileşim sağlar.

Elektrik motorları, elektromekanik sistemlerde en yaygın kullanılan bileşenler arasında yer alır. Bu yapılar, stator (sabit kısım) ve rotor (hareketli kısım) arasında oluşan manyetik alan etkileşimi sayesinde dönme hareketi üretir. Motorlar, çalışma prensiplerine ve besleme türlerine bağlı olarak alternatif akım (AC) ve doğru akım (DC) motorları şeklinde sınıflandırılır ve elektrik enerjisini mekanik enerjiye dönüştüren temel örnekler arasında değerlendirilir.

Solenoidler, içlerinden geçirilen elektrik akımı sonucunda manyetik alan oluşturarak doğrusal hareket üreten elektromanyetik cihazlardır. Genellikle valflerin kontrol edilmesi, kilitleme mekanizmalarının çalıştırılması veya kısa stroklu doğrusal hareket gerektiren uygulamalarda kullanılır. Bu tür bileşenler, elektriksel bir girdinin mekanik bir tepkiye dönüştürüldüğü özel elektromekanik yapılara örnek teşkil eder.

Röleler ise enerji dönüşümü gerçekleştiren bileşenler değildir. Küçük bir elektriksel kontrol sinyali ile daha yüksek güçlü bir elektrik devresini fiziksel olarak açıp kapatmaya yarayan elektromanyetik anahtarlar olarak görev yaparlar. Bu yönüyle röleler, elektromekanik sistemlerde kontrol ve güç devrelerinin birbirinden ayrılmasını sağlayan, sinyal yolu ile güç yolu arasındaki mimari ayrımı destekleyen bileşenlerdir.

Algılama ve Geri Besleme Birimleri (Sensörler)

Bu bileşenler, elektromekanik sistemlerin “duyu” organları olarak işlev görür. Sistem içerisindeki mekanik durum değişikliklerini algılayarak bu bilgileri elektriksel sinyallere dönüştürür ve kontrol ünitesine iletirler. Böylece sistemin çalışma durumu izlenebilir hâle gelir ve geri besleme temelli kontrol mekanizmaları kurulabilir.

Enkoderler (encoder), bir milin dönme miktarını, açısal konumunu ve dönme hızını algılayarak bu bilgileri dijital sinyaller biçiminde üretir. Özellikle hassas konumlandırma ve hareket kontrolü gerektiren uygulamalarda kritik öneme sahiptir.

Takometreler, hareketli parçaların devir hızını ölçmeye yönelik sensörlerdir. Elde edilen hız bilgisi, sistem performansının izlenmesi ve hız kontrolünün sağlanması amacıyla kullanılır.

Limit anahtarları ise mekanik bir parçanın önceden tanımlanmış bir sınır noktasına ulaşıp ulaşmadığını fiziksel temas yoluyla algılar. Bu tür anahtarlar, sistemin güvenli çalışmasını sağlamak ve mekanik sınırların aşılmasını önlemek amacıyla kontrol devrelerinde yaygın olarak kullanılır.

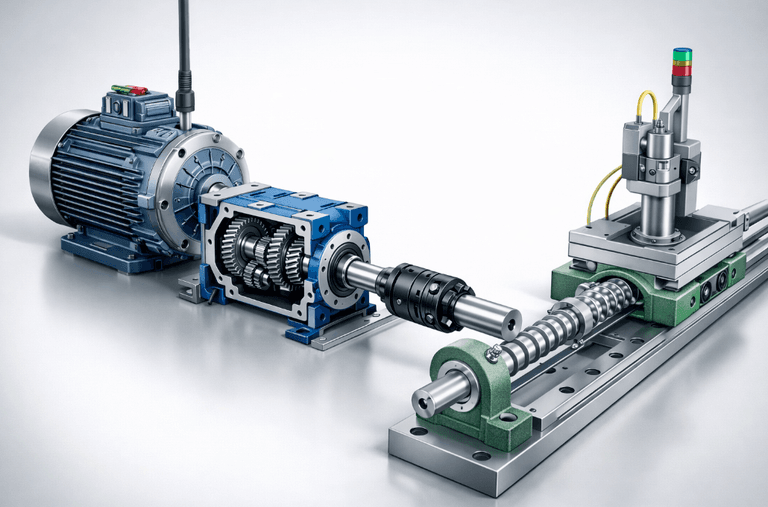

İletim ve Destek Bileşenleri (Mekanik Aksam)

Bu bileşenler, elektromekanik sistemlerde üretilen mekanik hareketin yönünü, hızını veya iletilen kuvveti değiştiren ve düzenleyen pasif mekanik elemanlar olarak görev yapar. Doğrudan enerji üretmez veya dönüştürmezler; ancak hareketin istenen biçimde aktarılmasını sağlayarak sistemin işlevselliği üzerinde belirleyici rol oynarlar.

Dişli kutuları ve miller, bir motor veya benzeri tahrik elemanının ürettiği tork ve dönme hızını, uygulamanın gereksinimlerine uygun oranlarda değiştirerek mekanik enerjiyi iş yapılacak noktaya iletir. Bu yapılar, güç aktarımının kontrollü ve verimli biçimde gerçekleştirilmesini mümkün kılar.

Yataklar ve rulmanlar, hareketli parçalar arasındaki sürtünmeyi azaltmak ve yükleri uygun şekilde taşımak amacıyla kullanılır. Bu sayede mekanik aşınma sınırlandırılır, sistemin çalışma ömrü uzatılır ve daha kararlı bir hareket elde edilir.

Kaplinler, iki ayrı mili birbirine bağlayarak mekanik gücün iletilmesini sağlar. Aynı zamanda montaj toleranslarının karşılanmasına ve mil hizasızlıklarının belirli ölçülerde telafi edilmesine imkân tanıyarak sistemin güvenli çalışmasına katkıda bulunur.

Kontrol ve Güç Arayüzleri

Bu bileşenler, elektromekanik sistemlerde enerji akışını düzenleyen ve yönlendiren elemanlar olarak görev yapar. Elektriksel gücün motor veya ilgili bileşenlere hangi biçimde iletileceği, bu yapıların doğru şekilde tasarlanmasına ve kullanılmasına bağlıdır.

Sürücüler (driver / inverter), motorun hızını, dönme yönünü ve ürettiği torku kontrol edebilmek amacıyla elektrik akımının frekansını, genliğini veya voltajını ayarlayan güç elektroniği tabanlı birimlerdir. Kontrol sinyalleri ile güç yolu arasında bir ara katman oluşturarak, kontrol sisteminin motor davranışı üzerindeki etkisini mümkün kılarlar.

Fırçalar ve komütatörler, doğru akım (DC) makinelerinde elektrik akımının sabit kısımdan dönen kısma (rotor) aktarılmasını sağlayan iletken mekanik parçalardır. Bu bileşenler, akım yönünün rotor konumuna bağlı olarak değiştirilmesini mümkün kılarak DC makinelerin çalışma prensibinin temelini oluşturur.

Arıza Teşhisi ve Durum İzleme

Elektromekanik sistemlerde arıza teşhisi ve durum izleme, sistemin operasyonel sürekliliğini sağlamak ve beklenmedik duruşları önlemek amacıyla uygulanan teknik süreçlerdir. Bu süreçler, fiziksel parametrelerin sürekli takibi ve verilerin analitik yöntemlerle yorumlanması esasına dayanır.

Durum İzleme Yöntemleri (Condition Monitoring)

Elektromekanik sistemlerin çalışma sağlığı, bileşenlerden elde edilen ölçüm verilerinin önceden tanımlanmış referans değerlerle karşılaştırılması yoluyla izlenir. Bu izleme süreci, arızaların oluşmadan önce tespit edilmesini amaçlayan kestirimci bakım yaklaşımlarının temelini oluşturur.

Vibrasyon (titreşim) analizi, rulman aşınmaları, mil eksen kaçıklıkları ve balanssızlık gibi mekanik problemlerin belirlenmesinde yaygın olarak kullanılır. Sistemin karakteristik titreşim frekanslarında meydana gelen değişimler izlenerek, mekanik bozulmalar erken aşamada tespit edilebilir.

Termal izleme, sistem bileşenlerinde oluşan anormal sıcaklık artışlarının incelenmesine dayanır. Bobinlerdeki aşırı ısınmalar, elektriksel bağlantı gevşeklikleri veya sürtünmeye bağlı ısı artışları; kızılötesi (termal) kameralar ve sıcaklık sensörleri aracılığıyla denetlenir. Bu yöntem, hem elektriksel hem de mekanik kaynaklı sorunların belirlenmesinde kullanılır.

Akım imzası analizi (Motor Current Signature Analysis – MCSA), motorun çektiği akım içerisindeki harmonik bileşenlerin ve düzensizliklerin incelenmesine dayanır. Bu analiz sayesinde rotor çubuğu kırılması, sargı kısa devreleri veya manyetik dengesizlikler gibi elektriksel arızalar, sistem durdurulmadan önce öngörülebilir.

Akustik izleme yönteminde ise ultrasonik sensörler kullanılarak, insan kulağının algılayamayacağı frekanslardaki sürtünme, kaçak veya ark kaynaklı sesler analiz edilir. Bu yaklaşım, özellikle erken evredeki arızaların tespit edilmesinde tamamlayıcı bir tanılama yöntemi olarak değerlendirilir.

Arıza Teşhis Süreçleri (Diagnostics)

Sistemde bir düzensizlik saptandığında, arızanın kaynağını doğru biçimde belirleyebilmek amacıyla çeşitli analitik yaklaşımlar kullanılır. Bu yaklaşımlar, arızanın yalnızca sonucunu değil, oluşmasına neden olan temel etkenleri ortaya koymayı hedefler.

• Kök neden analizi, meydana gelen arızanın bir üretim hatasından, elektriksel bir dalgalanmadan ya da mekanik yorulma gibi fiziksel etkenlerden kaynaklanıp kaynaklanmadığının teknik veriler ışığında değerlendirilmesine dayanır. Bu yöntem, tekrar eden arızaların önlenmesi açısından kritik bir rol oynar.
• Hata ağacı analizi (Fault Tree Analysis – FTA), sistem düzeyinde ortaya çıkan bir arızaya yol açabilecek tüm alt bileşen hatalarının mantıksal bir yapı içerisinde ele alınmasını sağlar. Olası hata kombinasyonları, neden–sonuç ilişkileri çerçevesinde diyagramlar üzerinden değerlendirilerek arızaya giden yollar analiz edilir.
• Sayısal model karşılaştırması yaklaşımında ise sistemin dijital ikizi (digital twin) kullanılır. Sayısal modelden elde edilen teorik veriler ile sahadan toplanan gerçek çalışma verileri karşılaştırılarak, sistem davranışındaki sapmaların boyutu ve karakteri belirlenir. Bu yöntem, özellikle karmaşık ve yüksek hassasiyet gerektiren sistemlerin değerlendirilmesinde tamamlayıcı bir analiz aracı olarak kullanılır.

Bakım Stratejileri

Teşhis ve izleme süreçlerinden elde edilen veriler, elektromekanik sistemlerde bakım planlamasının doğrudan şekillendirilmesinde kullanılır. Bu veriler, bakım faaliyetlerinin ne zaman ve hangi kapsamda gerçekleştirileceğinin belirlenmesine olanak tanır.

Kestirimci bakım (predictive maintenance) yaklaşımında, sistemden toplanan izleme verilerindeki zamanla değişen eğilimler analiz edilerek olası arızalar henüz gerçekleşmeden önce öngörülür. Müdahale zamanı, ölçülen parametrelerdeki sapmalara dayalı olarak belirlenir. Bu yöntem, plansız duruşların azaltılması ve bakım faaliyetlerinin daha etkin yönetilmesi amacıyla uygulanır.

Önleyici bakım (preventive maintenance) ise izleme verilerinden bağımsız olarak, sistemin belirli çalışma saati, çevrim sayısı veya zaman aralıklarına bağlı şekilde bakım görmesini esas alır. Bu kapsamda parça değişimleri, temizlik işlemleri ve genel kontroller periyodik olarak gerçekleştirilir. Yaklaşım, sistem güvenilirliğinin korunmasını hedefler.
