Kanat Oranı (Aspect Ratio)

Havacılık, aerodinamik ve zooloji disiplinlerinde açıklık oranı (cephe oranı), bir kanadın açıklık uzunluğunun ortalama veter (chord) uzunluğuna oranı olarak tanımlanan yapısal bir parametredir. Uçak kanatlarına üstten bakıldığında yanal doğrultuda bir uçtan diğer uca olan toplam mesafe kanat açıklığı (span) olarak adlandırılır. Veter uzunluğu ise kanat profilinin hücum kenarı ile firar kenarını birleştiren doğrunun uzunluğudur.

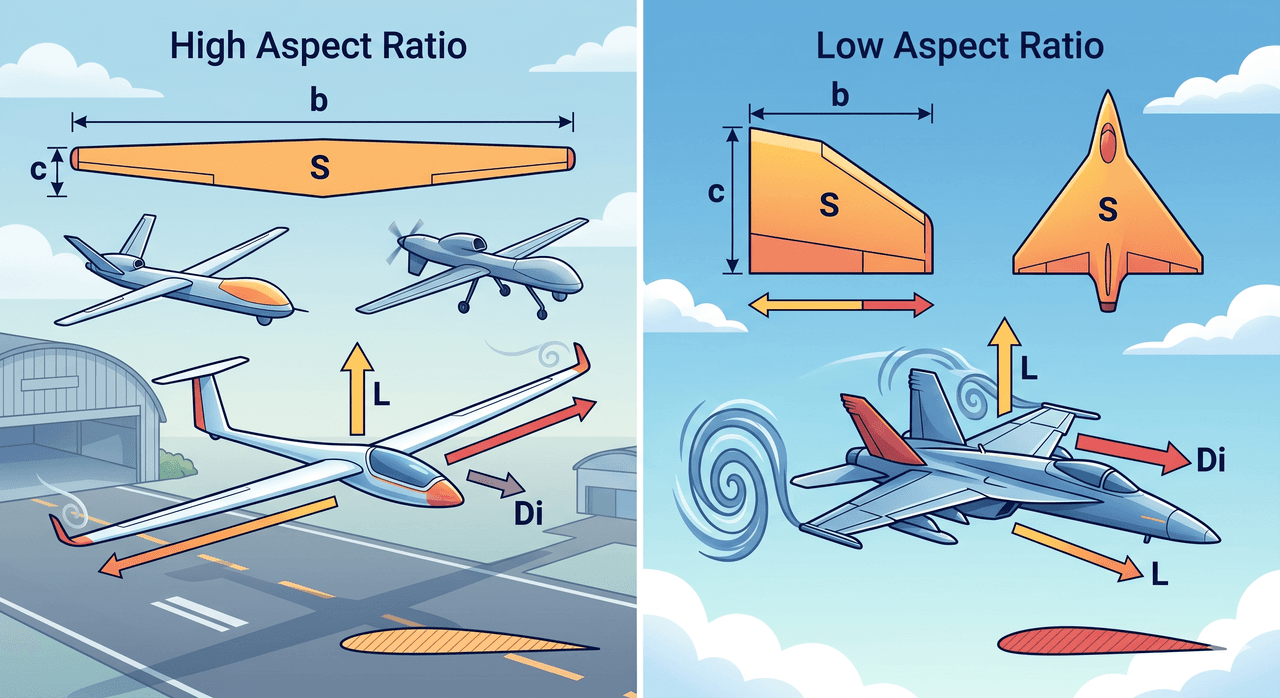

^{Yapay zeka ile oluşturulmuştur.}

Açıklık oranı, dikdörtgen üst görünüme sahip kanatlarda kanat açıklığının (b) veter uzunluğuna (c) bölünmesiyle (b/c) elde edilir. Trapez şeklindeki karmaşık tasarımlarda ise bu değer, kanat açıklığının karesinin kanat üst görünüm alanına (S) bölünmesiyle (b²/S) hesaplanır. Hava araçlarındaki kanatların açıklık oranları her zaman 1'den büyüktür. Kanat açıklığının teorik olarak sonsuz kabul edildiği iki boyutlu kanat modellerinde, açıklık boyunca yerel taşımanın sabit kaldığı varsayılır.

Kanatlar, açıklık oranlarına göre iki kategoriye ayrılmaktadır:

• Yüksek açıklık oranlı kanatlar: Uzun ve dar yapıları temsil eder.
• Düşük açıklık oranlı kanatlar: Kısa ve geniş yapıları ifade eder.

Açıklık oranı; taşıma kuvveti (lift), sürükleme kuvveti (drag), hız, yakıt tüketimi, kararlılık ve manevra kabiliyeti gibi performans bileşenlerini doğrudan belirler.

Yüksek açıklık oranına sahip kanatlar, eşit yüzey alanına sahip düşük açıklık oranlı kanatlara kıyasla daha yüksek miktarda aerodinamik kaldırma kuvveti sağlar. Bu durum indüksiyon geri sürüklemesi ile ilişkilidir. Kanat açıklığı kısa olduğunda, alt yüzeydeki yüksek statik basınçlı hava kanat uçlarından üst yüzeydeki düşük basınçlı alana geçme eğilimi gösterir. Bu akış, kanat uçlarında türbülanslı hava girdapları yaratarak direnç oluşturur. Uzun ve dar yapıdaki yüksek açıklık oranlı kanatlarda uç yüzeyi alanı daha az olduğundan, indüklenmiş sürükleme minimize edilir ve kaldırma kayıpları azalır. Günümüzde bu kayıpları azaltmak için winglet veya wing tip olarak adlandırılan ilave yüzeyler kullanılmaktadır.

İndüklenmiş sürüklemenin az olması, itki sistemlerinin bu direnci yenmek için harcadığı enerjiyi düşürür. Yüksek açıklık oranlı hava araçları, düşük yakıt tüketimiyle süzülme ve dayanıklılık uçuşu gerçekleştirebilir. Kuşlarda bu yapı enerji tüketimini azaltarak uzun mesafeli göçleri kolaylaştırır. Kısa ve geniş kanatlı tasarımlar ise sürüklemeyi dengelemek için sürekli ekstra güce gereksinim duyar.

Kanat geometrisi, aerodinamik kararlılık ile manevra yeteneği arasında ters orantılı bir etkiye sahiptir:

Yüksek açıklık oranlı kanatlar, kütleyi yanlara doğru dağıtarak yüksek aerodinamik stabilite sağlar. Ancak bu durum keskin dönüş kabiliyetini kısıtlar.

Düşük açıklık oranlı yapılar hava araçlarına ve kuşlara yüksek manevra kabiliyeti kazandırır. Gökdoğan gibi yırtıcılar, hızlı ve keskin dalış manevraları yapmak için kanatlarını vücutlarına yaklaştırarak açıklık oranlarını düşürürler.

Hava araçlarının görev tipleri kanat açıklık oranlarını belirler:

Verimliliği azami düzeye çıkarmak için AR~15-20 aralığında büyük açıklık oranları kullanılır.

Standart ticari yolcu uçaklarının açıklık oranları genellikle AR > 6-8 düzeyindedir.

Yüksek manevra kabiliyeti gereksinimi olan ve şok dalgalarına maruz kalan süpersonik savaş uçaklarının açıklık oranları düşüktür (AR < 5-6).

Yüksek açıklık oranlı kanat tasarımında karşılaşılan temel mühendislik problemlerinden biri çırpınma (flutter) adı verilen aeroelastik kararsızlıktır. Çırpınma; elastik, atalet ve aerodinamik kuvvetlerin etkileşimi sonucunda oluşan ve yapısal sönümleme sınırını aştığında şiddeti artan bir titreşim durumudur.

Aerodinamik ve elastik kuvvetlerin bileşkesi sonucu yapısal sönüm sıfıra veya altına düşerse, titreşim denetimsiz biçimde artarak kanatlarda yapısal kırılmalara yol açabilir. Tasarım aşamasında güvenliği sağlamak amacıyla; yüksek açıklık oranlı kanat tasarımları Hesaplamalı Akışkanlar Dinamiği (CFD) ve Sonlu Elemanlar Yöntemi (FEM) kullanılarak katı-akışkan etkileşimi bağlamında incelenmekte, modal frekans ve çırpınma analizleri gerçekleştirilmektedir.
