Lojik Kapılar

Lojik kapılar, dijital sistemlerde giriş sinyallerini belirli mantık kurallarına göre işleyerek tek bir çıkış sinyali üreten temel devre elemanlarıdır. Girişler ve çıkışlar iki durumlu (0 ve 1) ikili sinyallerle temsil edilir. Bu nedenle lojik kapılar, Boolean cebirine uygun olarak çalışır. Kapıların işlevleri doğruluk tabloları ve sembollerle tanımlanır ve her olası giriş kombinasyonu için çıkışın ne olacağını gösterir.

Lojik kapılar, dijital devrelerin tasarımında en temel işlevlerin gerçekleştirilmesi için kullanılır. Temel işlemler genellikle AND, OR ve NOT kapıları tarafından yerine getirilir. Daha karmaşık işlemler ise bu temel kapıların kombinasyonlarıyla oluşturulan bileşik kapılarla sağlanır.

Temel Lojik Kapı Türleri

Dijital tasarımda en yaygın kullanılan lojik kapılar şunlardır:

• AND Kapısı: Bütün girişler 1 olduğunda çıkışı 1 yapan kapıdır, diğer durumlarda çıkışı 0’dır.
• OR Kapısı: Girişlerden en az biri 1 olduğunda çıkışı 1 yapan kapıdır.
• NOT Kapısı: Tek girişlidir ve giriş değerinin tersini üretir.
• NAND Kapısı: AND kapısının tersini verir. Yalnızca tüm girişler 1 olduğunda çıkışı 0 olur, diğer durumlarda 1’dir.
• NOR Kapısı: OR kapısının tersidir. Tüm girişler 0 olduğunda çıkışı 1 olur.
• XOR Kapısı: Girişlerin farklı olduğu durumda çıkışı 1 yapar.
• XNOR Kapısı: XOR kapısının tersidir, girişler aynı olduğunda çıkışı 1 olur.

NAND ve NOR kapıları evrensel kapılar olarak adlandırılır; sadece bu iki kapıyla her türlü lojik işlev gerçekleştirilebilir.

Gerçekleme ve Kullanım Alanları

Lojik kapılar, entegre devreler içinde farklı yarı iletken teknolojileri kullanılarak fiziksel olarak gerçekleştirilir. Günümüzde en yaygın kullanılan teknoloji CMOS’tur. CMOS kapılar, düşük güç tüketimi, yüksek hız ve küçük boyut avantajı sayesinde hem basit hem de karmaşık dijital devrelerin üretiminde tercih edilir. Ayrıca TTL (Transistor-Transistor Logic) gibi alternatif teknolojiler de belirli uygulama alanlarında kullanılmaktadır.

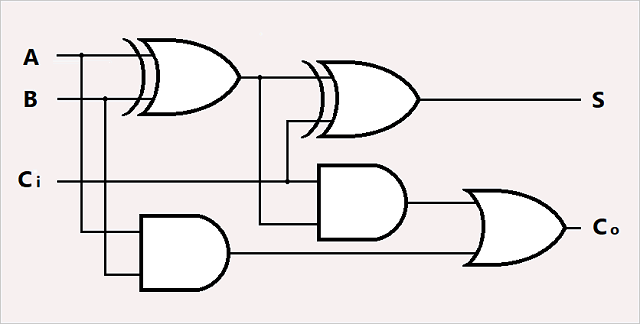

Lojik kapılar, temel olarak dijital veri işleme görevlerini yerine getirir. Aritmetik ve mantıksal işlemler, sayıcılar, karşılaştırıcılar, kod dönüştürücüler, çoklayıcılar ve hafıza birimleri gibi fonksiyonlar lojik kapıların düzenli bir şekilde bir araya getirilmesiyle oluşturulur. Örneğin, bir dört bitlik toplayıcı devresi, birbirine bağlanmış çok sayıda AND, OR ve XOR kapısından oluşur.

Tasarım sürecinde lojik işlevler öncelikle Boolean ifadelerle tanımlanır, doğruluk tablolarıyla ifade edilir ve kapı düzeyinde devre şemalarına dönüştürülür. Daha sonra bu devreler ya elle tasarlanır ya da donanım tanımlama dilleri kullanılarak yazılım ortamında modellenir. Modern tasarım yaklaşımlarında HDL tabanlı modelleme giderek daha fazla önem kazanmakta ve doğrulama süreçlerinde yaygın olarak kullanılmaktadır.

Lojik kapılar yalnızca bilgisayar ve mikrodenetleyici tabanlı sistemlerde değil, aynı zamanda haberleşme altyapılarında, otomasyon sistemlerinde, sensör uygulamalarında ve sayısal sinyal işleme devrelerinde de geniş biçimde yer bulur. Bunun yanı sıra, eğitim ortamlarında lojik kapılar, temel dijital elektronik derslerinin ve laboratuvar çalışmalarının ana konusudur. Bu sayede öğrenciler, dijital tasarımın temel prensiplerini uygulamalı olarak öğrenir ve daha karmaşık sistemleri kavramak için gerekli altyapıyı oluşturur. Aşağıdaki videoda da Lojik Kapıların temel mantığı adım adım anlatılmıştır.

Doğruluk Tabloları ve Semboller

Aşağıda yedi temel lojik kapının doğruluk tabloları verilmiştir:

• İki girişli bir AND kapısının doğruluk tablosu aşağıdaki gibidir.

İki girişli bir AND Kapısı (BasicTables)

• İki girişli bir OR kapısının doğruluk tablosu aşağıdaki gibidir.

İki girişli bir OR Kapısı (BasicTables)

• Tek girişli bir NOT kapısının doğruluk tablosu aşağıdaki gibidir.

Tek girişli bir NOT Kapısı (

• İki girişli bir NAND kapısının doğruluk tablosu aşağıdaki gibidir.

İki girişli bir NAND Kapısı (BasicTables)

• İki girişli bir NOR kapısının doğruluk tablosu aşağıdaki gibidir.

İki girişli bir NOR Kapısı (BasicTables)

• İki girişli bir XOR kapısının doğruluk tablosu aşağıdaki gibidir.

İki girişli bir XOR Kapısı (BasicTables)

• İki girişli bir XNOR kapısının doğruluk tablosu aşağıdaki gibidir.

İki girişli bir XNOR Kapısı (BasicTables)

Değerlendirme ve Genel Bakış

Lojik kapılar, dijital elektronik sistemlerin temel bileşenleridir ve ikili verilerin işlenmesinde kullanılır. Basit işlemler gerçekleştiren bu kapılar, aritmetik işlemciler, bellek birimleri ve kontrol devreleri gibi daha karmaşık yapılar için temel oluşturur. Günümüzde lojik kapılar, çoğunlukla CMOS teknolojisiyle yüksek entegrasyonlu entegre devreler olarak tasarlanmakta, böylece daha küçük boyutlarda ve düşük güç tüketimiyle üretilebilmektedir.

Ayrıca, donanım tanımlama dilleri sayesinde lojik devreler yazılım ortamında modellenip test edilebilmekte, bu da tasarım sürecini hızlandırmakta ve hata olasılığını azaltmaktadır. Lojik kapılar, dijital sistemlerde veri işleme, depolama ve iletimi sağlamak için kullanılır ve çeşitli uygulama alanlarında yaygın şekilde tercih edilir. Eğitim ve araştırmada ise temel elektronik ve sayısal tasarımın anlaşılması için önemli araçlardır.
