RAMJET Motorlar

Ramjet motoru, temel olarak hareketli parçaları olmayan, hava soluyan bir jet motoru türüdür. Hava soluyan jet motorları, modern havacılık ve uzay teknolojilerinde hayati bir rol oynamaktadır. Bu motorlar, atmosferden aldıkları havayı kullanarak itki üretirler ve farklı hız ve irtifa gereksinimlerine uygun çeşitli tasarımlara sahiptirler.

Ramjet motorunun çalışma prensibi, hava aracının ileri hareketiyle havayı motora almak ve özel bir giriş kanalı aracılığıyla bu havayı yanma için sıkıştırmaktır. Yakıt püskürtülüp ateşlendikten sonra, yanma süreci kendiliğinden devam eder. Diğer jet motorlarında olduğu gibi itki, sıcak egzoz gazlarının arkaya doğru yüksek hızda atılmasına tepki olarak elde edilir.

Ramjet Motorlarının Temel Bilgileri

Ramjet motorları, Mach 2 (ses hızının iki katı) ve üzerindeki hızlarda en yüksek verimi sağlar. Ancak, statik itki üretemedikleri için, yüksek hıza ulaşabilmeleri için bir başlangıç mekanizmasına ihtiyaç duyarlar. Geleneksel jet motorlarının aksine, ramjet motorlarında dönen kompresör veya türbin gibi hareketli parçalar bulunmaz. Bunun yerine, motorun ileri hareketiyle gelen hava sıkıştırılır. Bu basit tasarım, ramjet motorlarına üretim ve bakım avantajları sağlasa da, çalışabilmeleri için belirli bir ileri hıza ulaşmaları gerektiği için sınırlamalar içerir.

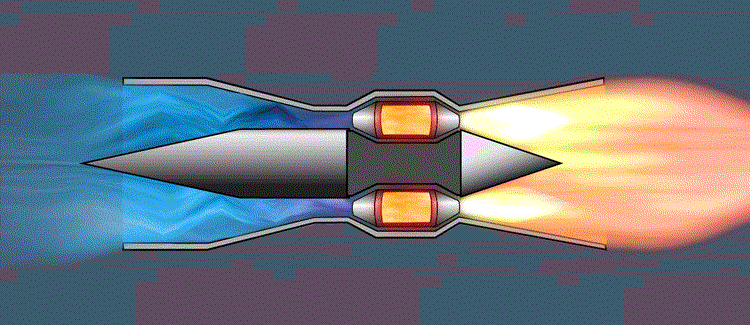

Ramjet motorunun temel çalışma prensibi, yüksek hızlı hava akışının yavaşlatılması ve sıkıştırılması, ardından yakıtla karıştırılıp ateşlenmesi ve son olarak sıcak egzoz gazlarının bir daralan-genleşen nozuldan dışarı atılmasıdır. Hava, motorun giriş/difüzör bölümüne yüksek hızda girer. Bu bölümde, hava akışı bir dizi şok dalgası aracılığıyla yavaşlatılır ve basıncı artırılır. Ardından, sıkıştırılmış hava yanma odasına girer, burada yakıtla karıştırılır ve bir alev tutucu yardımıyla ateşlenir.

Yanma sonucu oluşan yüksek sıcaklık ve basınçtaki gazlar, motorun arka kısmındaki nozuldan yüksek hızda dışarı atılarak itki üretir. Ramjet motorlarının çalışması için ileri doğru bir hareket gereklidir, çünkü hava sıkıştırması yalnızca bu hareketin yarattığı "ram etkisi" ile sağlanır. Bu nedenle, ramjet motorları düşük hızlarda veya dururken itki üretemezler. Ramjet motoru, diğer hava soluyan motorlar gibi Brayton çevrimi üzerinde çalışır. Brayton çevrimi, sabit basınçta ısıtma (yanma) ve sabit entropide (izentropik) sıkıştırma ve genleşme süreçlerini içerir.

İdeal bir ramjet motorunda, hava çevre basıncında motora girdikten sonra izentropik olarak sıkıştırılır ve hızıyla orantılı bir entalpi artışı yaşanır. Difüzörden sonra, yakıtın yanmasıyla havaya enerji eklenir ve basınç sabit kalırken entalpi artar. Yanma ürünleri daha sonra çevre basıncına kadar izentropik olarak genleşir, bu da nozuldan çıkan akışın hızını artırır.

Gerçek bir motor çevriminde ise motor boyunca akışın her aşamasında sıcaklık ve basınç kayıpları meydana gelir. Bu kayıplar, sıkıştırma verimliliğini düşürür ve sonuç olarak üretilen itkiyi azaltır. İdeal çevrimde harici ısı atımı sabit basınçta gerçekleşirken, gerçek çevrimde bu kayıplar nedeniyle daha düşük basınçlar elde edilir.

Ramjet Motorlarının Tarihçesi

1900’ler – İlk Teorik Temeller

Fransız Fizikçi Rene Lorin, 1913 yılında ramjet motorlarının teorik temellerini atmış ve bu konseptin patentini almıştır. Ancak, dönemin materyal teknolojisinin yetersizliği nedeniyle başarılı bir prototip üretilememiştir. 1915 yılında Macar Mucit Albert Fonó, topçu mermilerinin menzilini artırmak için ramjet tahrik ünitesiyle birleştirilmiş bir mermi tasarlamıştır. Bu tasarım Avusturya-Macaristan Ordusu'na sunulmuş ancak kabul edilmemiştir.

1930’lar – İlk Uygulamalar ve Gelişim

İlk uygulanabilir ramjet tasarımlarını İngiliz bilim insanı Benjamin Carter ve Macar Mucit Albert Fonó geliştirmiştir. Bu dönemde Almanya, Fransa ve Sovyetler Birliği ramjet motorları üzerine çalışmalar yürütmeye başlamıştır.

1940’lar – II. Dünya Savaşı ve İlk Pratik Kullanımlar

II. Dünya Savaşı sırasında ramjet motorları büyük bir ivme kazanmıştır. Almanya’da Eugen Sänger, yüksek irtifa bombardıman uçakları için ramjet motorları üzerinde çalışmıştır. Almanların geliştirdiği V1 roketleri, ramjet motorlarının öncüsü olarak görülmektedir. Aynı dönemde Fransız bilim insanı René Leduc, Mach 0.9 hızına ulaşabilen bir yer testi gerçekleştirmiştir.

Sovyetler Birliği’nde ise 1940 yılında Polikarpov I-153DM biplanına monte edilen iki DM-2 ramjet motoruyla dünyanın ilk ramjet motorlu uçak uçuşu gerçekleştirilmiştir. Amerika Birleşik Devletleri'nde, 1944 yılında ABD Donanması'nın talebi üzerine APL'de (Applied Physics Laboratory) yüzeyden atılan süpersonik ramjet motorlu araçların geliştirilmesine başlanmıştır. Bu çalışmalar, 1945 yılında Cobra ramjetinin süpersonik uçuşta ilk başarılı testine yol açmıştır. Daha sonra, Talos füzesi gibi operasyonel ramjet motorlu füzeler geliştirilmiştir.

1950-1970 – Ramjet Teknolojisinin Gölge Dönemi ve Yeniden Yükselişi

Bu dönemde ramjet motorları, diğer jet ve roket motorlarının gölgesinde kalmıştır. Ancak Sovyetler Birliği’nin geliştirdiği SA-4, SA-6 ve SS-N-19 gibi sistemler sayesinde 1960’lardan itibaren ramjet teknolojisine olan ilgi yeniden artmıştır. Aynı zamanda ABD Donanması’nın 1950’lerde hizmete soktuğu RIM-8 Talos, ilk operasyonel ramjet motorlu füzelerden biri olmuş ve Vietnam Savaşı sırasında başarıyla kullanılmıştır.

İlk operasyonel ramjet motorlu uçaklardan biri ise 21 Nisan 1949’da ilk uçuşunu gerçekleştiren Fransız yapımı Leduc 0.10 olmuştur. Bu uçak yalnızca ramjet motoruyla uçan ilk uçaklardan biridir ve bir ana uçak tarafından havaya taşınarak kalkış yapabilmiştir.

Ramjet Motoru Türleri

Ramjet motorları, yanma hızlarına göre temel olarak üç türe ayrılır: subsonik yanmalı ramjetler, süpersonik yanmalı ramjetler (scramjetler) ve çift modlu ramjetler (DMR'ler). Subsonik yanmalı ramjetler, gelen hava akışını yanma odasına girmeden önce subsonik hızlara düşürürler. Bu tür ramjetler genellikle Mach 2 ve üzeri hızlarda verimli çalışırlar ve temel olarak füze uygulamalarında kullanılırlar. Ancak, günümüzde subsonik ramjetlerin kullanımı oldukça sınırlıdır. Süpersonik yanmalı ramjetler veya scramjetler ise, hava akışını yanma odasında süpersonik hızlarda tutarak çalışırlar.

Scramjetler, Mach 6 ve üzeri hipersonik hızlarda daha verimli çalışırlar ve gelecekteki hipersonik uçak ve füze teknolojileri için potansiyele sahiptir. Çift modlu ramjetler (DMR'ler), hem subsonik hem de süpersonik yanma modlarında çalışabilen motorlardır. Bu tür motorlar, geniş bir Mach sayısı aralığında (örneğin, Mach 4 ila 8) verimli çalışabilirler ve geleneksel ramjetler ile scramjetler arasındaki boşluğu doldurmayı amaçlarlar.

Ramjet Motorunun Temel Bileşenleri

Bir ramjet motoru temel olarak üç ana bileşenden oluşur: giriş/difüzör, yanma odası ve nozul. Giriş veya difüzör, motora giren yüksek hızlı havanın hızını düşürerek yanma için gerekli yüksek statik basıncı elde etmekle görevlidir. Girişler, çalışma hız aralığına göre farklı türlerde olabilir. Subsonik ve düşük süpersonik hızlarda pitot tipi girişler kullanılırken, yüksek süpersonik hızlarda konik veya sivri uçlu yapılar eğik şok dalgaları oluşturarak havanın daha verimli sıkıştırılmasını sağlar.

Şok Dalgaları ve Ramjet Motorları

Ramjet motorlarını anlamadan önce şok dalgaları kavramına değinmek gerekir. Bir nesne, ses hızını aşan bir hızda hareket ettiğinde, ortamı oluşturan moleküller nesnenin etrafından hızlıca ayrılamaz ve sıkışır. Bunun sonucunda şok dalgaları oluşur. Şok dalgaları, yaklaşık 200 nanometre kalınlığında olup yüksek sıcaklık ve basınca sahiptir. Ses hızını aşan cisimler için büyük bir engel teşkil eden bu dalgalar, ramjet motorları tarafından avantaj haline getirilir.

Giriş tasarımı, süpersonik akışı subsonik hızlara düşürürken basınç kaybını en aza indirmeyi amaçlar. Bu işlem, bir dizi eğik ve normal şok dalgası yardımıyla gerçekleştirilir. İzentropik sıkıştırma ideal olsa da, şok dalgalarının varlığı nedeniyle pratik olarak mümkün değildir; bu nedenle, daha verimli bir giriş tasarımı için çoklu zayıf şok dalgaları tercih edilir. Yanma odası, sıkıştırılmış havanın yakıtla karıştırılıp ateşlendiği ve sıcaklığının artırıldığı bölümdür. Yanma odasında basınç kaybının düşük olması ve yakıtın verimli bir şekilde yanması önemlidir.

Yüksek hava akış hızları nedeniyle, alevin sönmesini önlemek için alev tutucular (flame holders) kullanılır. Ramjet yanma odaları genellikle stokiyometrik yakıt-hava oranlarında güvenli bir şekilde çalışabilirler. Nozul, yanma sonucu oluşan yüksek sıcaklık ve basınçtaki gazları hızlandırarak itki üretmekle görevlidir. Subsonik ramjetlerde genellikle konverjan (daralan) nozullar kullanılırken, süpersonik uçuş için konverjan-diverjan (daralan-genleşen) nozullar gereklidir. Nozulun geometrik tasarımı, egzoz gazlarının maksimum genleşmesini ve hızlanmasını sağlayacak şekilde yapılır, bu da itkiyi doğrudan etkiler.

Diğer Jet Motoru Türleri ile Karşılaştırılması

Ramjet motorları, turbojet ve turbofan motorları gibi diğer jet motoru türleriyle karşılaştırıldığında belirgin avantaj ve dezavantajlara sahiptir. Ramjetler, kompresör ve türbin gibi hareketli parçalara sahip olmadıkları için turbojet ve turbofanlara göre daha basit ve hafiftirler. Ancak, ramjetler kalkışta itki üretemezler ve çalışmaları için bir başlangıç hızına ihtiyaç duyarlar, bu nedenle genellikle roketler veya diğer yardımcı sistemlerle desteklenmeleri gerekir. Performans açısından, ramjetler yüksek süpersonik hızlarda (Mach 3 civarında) turbojet ve turbofanlardan daha verimlidirler.

Jet Motorları ve Ramjet Motorları

Geleneksel Jet Motorları

Normal jet motorlarında hava, bir fan yardımıyla içeri alınır ve kompresöre yönlendirilir. Kompresör, hızlı dönen bıçaklar sayesinde havanın basıncını artırır. Daha sonra bu basınçlı hava, yakıtla karıştırılarak ateşlenir ve sıcak hava yüksek hızda dışarı atılır. Çıkışta bulunan türbinler, dönen hava akımını kullanarak kompresörü besler ve motorun sürekli çalışmasını sağlar.

Ramjet Motorları

Ramjet motorları, hareketli bir kompresör veya türbine sahip değildir. Bunun yerine, ses hızının üzerinde hareket eden bir cismin oluşturduğu basınçlı hava kullanılarak yakıtla karışım sağlanır ve yanma gerçekleşir.

Ramjet motorları 9 temel parçadan oluşur:

• Spike (Koni): Havanın yavaşlatılarak basıncının artırılmasını sağlar.
• Combustor (Yanma Odası): Basınçlı havanın yakıt ile karıştırıldığı ve ateşlendiği bölümdür.
• Flame Holder (Ateş Tutucu): Yanmanın düzenli devam etmesini sağlar.
• Fuel Injectors (Yakıt Enjektörleri): Yakıtın püskürtülmesini sağlar.
• Fuel Turbopump (Yakıt Pompası): Yakıtın sisteme pompalanmasını sağlar.
• Nozzle (Nozul): Yüksek sıcaklıklı ve basınçlı havanın dışarı atıldığı bölümdür.

Bu süreç sonucunda, yüksek hızda egzoz gazı çıkışı sağlanarak itki elde edilir.

Turbojet ve turbofanlar ise subsonik ve düşük süpersonik hızlarda daha etkilidirler. Ramjetlerin avantajları arasında basitlik, yüksek hızlarda yüksek itki-ağırlık oranı ve roketlere göre daha yüksek özgül itki sayılabilir. Dezavantajları ise statik itki üretememeleri ve düşük hızlarda verimsiz olmalarıdır.

Ramjet Motorlarının Avantajları ve Dezavantajları

Avantajları

• Basit Yapı: Hareketli parçaları bulunmadığından dolayı hafif, basit ve düşük maliyetlidir.
• Verimlilik: Düşük hızlarda oldukça verimsiz olmasına rağmen Mach 3 ve üzerindeki hızlarda geleneksel jet motorlarına kıyasla daha verimli çalışır.
• Kompresör Limitlerinin Olmaması: Geleneksel jet motorlarında kompresörlerin aşırı hızlanması, mekanik dayanıklılığı azaltabilir. Ramjet motorları kompresör içermediği için bu sınırlamadan etkilenmez.

Dezavantajları

• Hareketsiz Başlatılamaz: Ramjet motorlarının çalışabilmesi için ses hızına yakın veya daha yüksek hızlara ulaşması gerekir. Bu nedenle genellikle katı yakıtlı iticilerle başlatılırlar.
• Tasarım Zorlukları: Ramjet motorları, belirli hız aralıklarında optimum performans gösterecek şekilde tasarlanır. Hedef hızın altında veya üstünde verimlilik kaybı yaşanır.
• Sınırlı Hız Aralığı: Ramjet motorları Mach 3 ve Mach 5 arasında yüksek verimlilikle çalışırken, Mach 5 ve üzerinde performansları düşer. Scramjet motorları, daha yüksek hızlar için tercih edilir.

Ramjet Motorlarının Uygulama Alanları

Ramjet motorları, özellikle yüksek hızlı uçuş gerektiren çeşitli alanlarda uygulama bulmaktadır. Havacılıkta güncel bir örnek, Mach 3+ hızlara ulaşabilen Lockheed SR-71 Blackbird keşif uçağında kullanılan hibrit turbojet-ramjet (turboramjet) motorudur. Ayrıca, Nord Griffon uçağı da turboramjet motorlu süpersonik bir uçak örneğidir. Ramjet motorlarının en önemli kullanım alanlarından biri füze teknolojisidir. Yüzeyden havaya füzeler (Talos, Bloodhound, Sea Dart), havadan havaya füzeler (Meteor) ve seyir füzeleri (BrahMos) gibi birçok farklı füze türünde ramjet motorları kullanılmaktadır.

Özellikle katı yakıtlı ramjetler (SFRJ'ler) ve entegre roket ramjetleri (IRR'ler) modern füze tasarımlarında yaygın olarak tercih edilmektedir. Ramjet motorları, hipersonik uçaklar (Mach 5+) ve uzay fırlatma sistemlerinin ilk aşamaları için de büyük bir potansiyele sahiptir. Sänger-Bredt bombardıman uçağı, X-43A ve X-51 Waverider gibi konseptler ve deneysel araçlar, bu alandaki araştırmaların ve gelişmelerin örnekleridir. Ayrıca, SR-72 gibi gelecekteki projeler de hipersonik uçuş için ramjet teknolojisini kullanmayı hedeflemektedir.

Ramjet Teknolojisindeki Son Gelişmeler

Ramjet ve scramjet teknolojilerindeki son gelişmeler, özellikle çift modlu ramjetler (DMRJ'ler) ve döner patlamalı yanma (RDC) teknolojisi alanlarında yoğunlaşmaktadır. DMRJ'ler, daha geniş bir Mach aralığında çalışabilme yetenekleri sunarken, RDC teknolojisi daha küçük motor boyutlarında daha yüksek itki ve verimlilik sağlamaktadır.

Gelecekte, ramjet ve scramjet motorlarının hipersonik yolcu uçakları, yeniden kullanılabilir uzay fırlatma araçları ve gelişmiş füze sistemleri gibi alanlarda daha yaygın olarak kullanılması beklenmektedir. Ramjet teknolojisinin turbojetler veya roketlerle birleştirildiği hibrit motorların geliştirilmesi de önemli bir eğilim olarak görülmektedir.

Ramjet motorları, özellikle yüksek hızlı uçuş uygulamaları için basit ve etkili bir tahrik sistemi sunmaktadır. Hareketli parça sayısının azlığı, yüksek hızlarda yüksek itki-ağırlık oranı ve roketlere kıyasla daha yüksek özgül itki gibi avantajları, ramjetleri havacılık ve uzay teknolojilerinde önemli bir yere taşımaktadır.
