Sıvı Kristal Ekran (LCD)

Sıvı Kristal Ekran (Liquid Crystal Display - LCD), iki saydam yüzey arasına yerleştirilmiş sıvı kristallerin elektriksel etkilerle yönlendirilmesi prensibiyle çalışan, arka aydınlatmalı bir görüntüleme teknolojisidir. LCD teknolojisi, katot ışınlı tüp (CRT) gibi geleneksel ekranlardan farklı olarak düz, ince, hafif ve düşük enerji tüketimli ekran sistemleri oluşturur. Bu nedenle LCD'ler günümüzde televizyonlardan dizüstü bilgisayarlara, hesap makinelerinden otomobil gösterge panellerine kadar birçok alanda yaygın olarak kullanılmaktadır. LCD sistemler, görüntü oluşumunu sağlamak için ışığın geçişini sıvı kristal moleküller aracılığıyla düzenler ve ışığı doğrudan yaymaz; bunun yerine arkadan aydınlatmalı bir yapı kullanılır.

LCD Ekran Örneğine Ait Görsel (Anadolu Ajansı)

Sıvı Kristallerin Yapısı

Sıvı kristaller, hem sıvı hem de katı hâllerin özelliklerini taşıyan özel bir madde sınıfıdır. Bu yapılar belirli sıcaklık aralıklarında, sıvı akışkanlığına sahipken moleküler düzeyde kristal benzeri bir düzenlilik gösterir. Genellikle uzun ve ince moleküllerden oluşurlar ve elektriksel alana duyarlıdırlar. Sıvı kristaller üç ana düzende sıralanabilir: Smectic, Nematic ve Cholesteric.

• Smectic sıvı kristaller, moleküllerin hem yatay hem de dikey eksende belirli bir düzene sahip olduğu yapılardır.
• Nematic sıvı kristaller, moleküllerin yalnızca dikey eksende sıralandığı ve LCD teknolojisinde en çok kullanılan sıralama biçimidir.
• Cholesteric (ya da chiral nematic) kristaller, nematic dizilimin katmanlar hâlinde spiral biçimde döndürülerek sıralandığı yapılardır.

LCD sistemlerinde sıklıkla kullanılan Twisted Nematic (TN) yapılar, bu nematic kristallerin 90° döndürülerek hizalanmasını sağlar. Bu yapı sayesinde ışığın yönü kontrollü bir biçimde değiştirilebilir ve görüntü oluşturulabilir.

LCD'nin Temel Yapısı

LCD ekran, genellikle iki cam levha arasına yerleştirilmiş sıvı kristal katmanından oluşur. Bu cam yüzeylerin iç kısmında saydam iletkenlerden oluşan elektrot tabakaları bulunur. Camların dış kısmında ise iki polarize filtre mevcuttur. Üst camın önüne renk filtreleri (RGB: kırmızı, yeşil, mavi) yerleştirilirken, alt camın arkasında arka aydınlatma sistemi (genellikle LED lamba) bulunur.

Sıvı kristallerin elektrik alan uygulandığında yön değiştirmesi ve bu yönelime göre ışığın polarize filtrelerden geçip geçmemesi, LCD ekranın temel görüntüleme mekanizmasını oluşturur. Bu yapı, dış ortam koşullarından etkilenmemesi için iyi yalıtılmıştır; çünkü sıvı kristaller ısı, UV ışığı, nem ve oksijen gibi dış etkenlere karşı oldukça hassastır.

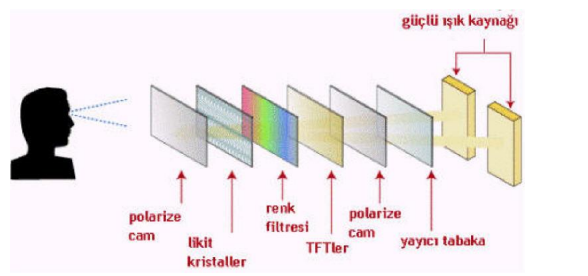

LCD'nin Basit Yapısı (MEGEP)

Çalışma Prensibi

LCD teknolojisinde görüntü oluşumu ışığın yönlendirilmesiyle sağlanır. Arka aydınlatma kaynağından çıkan beyaz ışık, önce bir polarizatörden geçirilerek çizgisel hâle getirilir. Bu çizgisel ışık sıvı kristal katmanından geçerken kristallerin dizilimine göre yön değiştirir. Eğer elektrotlara voltaj uygulanmazsa, kristaller 90° bükülmüş durumda kalır ve ışık yön değiştirmiş olarak üstteki polarizatörden geçer. Bu durumda hücre "açık" konumdadır ve ışık ekranın ön yüzeyine ulaşır.

Elektrotlara voltaj uygulandığında ise kristaller elektriksel alan etkisiyle hizalanır ve bükülme ortadan kalkar. Bu durumda gelen ışık bükülmeden düz geçer ve ikinci polarizatöre dik eksende geldiği için geçemez. Bu da ekranın ilgili pikselinde karanlık bir görünüm oluşmasına neden olur.

Bu sistem sayesinde her bir pikselin parlaklık ve renk kontrolü yapılabilir. Renk filtreleri yardımıyla ışığın bileşenleri ayrıştırılır ve kırmızı, yeşil, mavi alt pikseller oluşturulur. Bu alt piksellerin farklı yoğunluklarda kontrol edilmesiyle istenilen renk görüntüsü elde edilir.

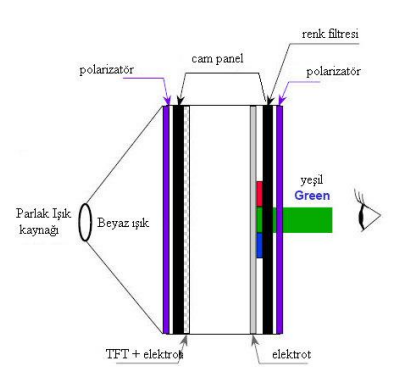

LCD Ekranın Çalışmasını Simgeleyen Görsel (MEGEP)

LCD Türleri

LCD ekranlar, renk filtrelerinin yerleşim biçimine göre üç temel yapıda sınıflandırılır:

• Delta tipi LCD: RGB alt pikseller üçgen formda sıralanır. Özellikle daha dairesel yapılı ekranlarda tercih edilir.
• Stripe tipi LCD: Alt pikseller yatay veya dikey çizgiler hâlinde sıralanır. Yaygın kullanılan standart düzenlemedir.
• Mosaic tipi LCD: RGB pikseller mozaik biçiminde düzensiz ama eşit dağılımlı bir yapıda dizilir.

Bu dizilim farkları ekranın renk doğruluğunu, çözünürlüğünü ve görüntü netliğini doğrudan etkiler.

Sürücü Metotları

LCD ekranların çalışmasını sağlayan elektronik sürücüler, iki farklı temel prensipte çalışır:

• Statik Pilotaj Metodu: Her hücre için ayrı bir sinyal hattı gerektirir. Karmaşık ve yüksek çözünürlüklü sistemlerde tercih edilmez çünkü maliyetli ve zor uygulanabilir bir yapıya sahiptir.
• Dinamik Pilotaj Metodu: Bu metot iki alt sınıfa ayrılır:
• • Pasif Matris Sistemi: Her piksele doğrudan kontrol uygulanmaz. Daha basit ve yavaş sistemlerde, örneğin hesap makineleri gibi ekranlarda kullanılır.
  • Aktif Matris Sistemi (TFT - Thin Film Transistor): Her pikselin arkasında ayrı bir transistör (genellikle MOSFET) bulunur. Bu yapı sayesinde yüksek çözünürlük, yüksek yenileme hızı ve geniş izleme açısı sağlanır.

TFT yapılı LCD’ler, bilgisayar monitörleri, televizyonlar ve akıllı telefon ekranlarında yaygın olarak kullanılmaktadır.

LCD Teknolojisinin Kullanım Alanları

LCD teknolojisi günümüzde birçok farklı elektronik cihazda kullanılmaktadır. Televizyonlar, monitörler, dizüstü bilgisayar ekranları, navigasyon sistemleri, dijital saatler ve hesap makineleri gibi sayısız üründe LCD panellere rastlanır. Özellikle ince yapısı, düşük enerji tüketimi ve yüksek görüntü kalitesi, LCD ekranların birçok alanda tercih edilmesini sağlamaktadır.

LCD televizyonlar, görüntü oluşturmak için katot ışınlı tüpler (CRT) yerine video çözümleyici, resim işlemcisi ve analog-dijital dönüştürücü devreler gibi dijital bileşenler içerir. Bu bileşenler sayesinde görüntüler, piksel düzeyinde senkronize edilir ve ekranın tamamına eşit olarak yayılır. Tarama çizgisi problemi bulunmadığından, homojen bir görüntü sunar.

Besleme Sistemi ve Giriş-Çıkışlar

LCD televizyonlar, Switched Mode Power Supply (SMPS) sistemlerini kullanarak 33V, 12V, 9V, 5V, 3.3V ve 1.8V gibi farklı DC gerilimler üretir. Bu gerilimler; tuner, inverter, ses amplifikatörleri ve görüntü işlemcileri gibi farklı alt birimlerde kullanılır. LCD panelin boyutuna göre bu değerler değişkenlik gösterebilir.

LCD cihazların giriş-çıkış bağlantı noktaları oldukça çeşitlidir. En yaygın olanlar şunlardır:

• PC IN (15-pin VGA): Bilgisayar bağlantısı için kullanılır.
• ANTEN INPUT: Koaksiyel kablo ile televizyon sinyali alımı sağlanır.
• AUDIO/VIDEO OUT: RCA tip bağlantı ile ses ve görüntü aktarımı yapılır.
• Y/C VIDEO IN (S-Video): Kamera bağlantılarında kullanılır.
• COMPOSITE VIDEO IN: Analog video kaynaklarının bağlanmasını sağlar.
• AUDIO IN (L-R): Harici ses kaynaklarından ses sinyali alınmasını sağlar.
• PC SOUND INPUT: Bilgisayardan gelen seslerin LCD TV’ye iletilmesini sağlar.

Yaygın Arızalar ve Nedenleri

LCD ekranlı cihazlarda görülen arızalar genellikle üç temel grupta incelenir: güç kaynaklı arızalar, görüntü (raster) arızaları ve ses arızaları. Arızaların çoğu besleme katında meydana gelir. SMPS devresindeki bileşenlerin aşırı ısınması, yüksek akıma maruz kalmaları ya da çevresel koşullardan etkilenmeleri sonucunda arıza oluşabilir.

Arıza tespiti genellikle sistematik olarak yapılır: önce dış bağlantıların sağlamlığı kontrol edilir, ardından iç devre bileşenlerine geçilir. Ekrandaki LED göstergelerin rengi ya da yanıp sönme durumu, hangi devrenin sorunlu olduğuna dair ipuçları verebilir. Örneğin ekran ışığı yanmıyor ama ses çıkıyorsa aydınlatma devresi, ses yoksa ses işlemcisi veya amplifikatörü kontrol edilmelidir.
