Valf, bir akışkan sisteminde gaz, sıvı veya buhar gibi maddelerin geçişini başlatmak, durdurmak, yönlendirmek ya da akış miktarını düzenlemek amacıyla kullanılan bir kontrol cihazıdır. Enerji sistemlerinin, boru hatlarının ve endüstriyel otomasyonların temel elemanlarından biri olan valfler, farklı koşullara ve uygulama ihtiyaçlarına göre pek çok formda tasarlanır.

Temel Yapı Özellikleri

Bir valf tipik olarak şu bileşenlerden oluşur:

• Gövde (Body): Valfin ana yapısıdır ve akışkanın geçtiği kısımdır. Genellikle dökme demir, pirinç, bronz, paslanmaz çelik veya plastikten üretilir.
• Kapak (Bonnet): Valfin iç parçalarına erişimi sağlayan ve sızdırmazlığı koruyan parçadır.
• Disk/Küresel Parça: Akışın kesilmesini veya yönlendirilmesini sağlayan hareketli parçadır. Örneğin; küresel valflerde bir bilye, kelebek valflerde disk şeklindedir.
• Contalar ve Sızdırmazlık Elemanları: Valf içinde kaçakları önleyen elemanlardır.
• Tahrik Mekanizması: Manuel kol, elektrikli motor, pnömatik ya da hidrolik aktüatör gibi hareket sağlayıcı sistemlerdir.

Valf Türleri

1. Konstrüksiyonlarına Göre Valfler

• Küresel Valf (Ball Valve): Akışkanın geçişini bir bilye aracılığıyla sağlar. 90° döndürülerek açılıp kapanabilir. Hızlı açma-kapama imkânı sunar.
• Kelebek Valf (Butterfly Valve): Dairesel bir disk vasıtasıyla akışı kontrol eder. Basit yapısı ve düşük ağırlığı sayesinde büyük çaplı boru hatlarında tercih edilir.
• Sürgülü Valf (Gate Valve): Sürgü şeklindeki disk aşağı-yukarı hareket ederek akışı açar veya kapatır. Debi ayarı için uygun değildir.
• İğne Valf (Needle Valve): İnce ayar yapmaya olanak tanır. Hassas debi kontrolü gereken yerlerde kullanılır.
• Çek Valf (Check Valve): Akışkanın tek yönde geçmesine izin verir. Geri akışı önlemek amacıyla kullanılır.
• Diyafram Valf: Akışkan, esnek bir diyafram aracılığıyla kontrol edilir. Kimyasal ve hijyenik sistemlerde tercih edilir.

2. Çalışma Şekillerine Göre Valfler

• Manuel Valfler: El ile çalıştırılır. Basit ve düşük maliyetlidir.
• Solenoid Valfler: Elektrik enerjisi ile çalışan elektromanyetik valflerdir. Otomasyon sistemlerinde yaygın kullanılır.
• Pnömatik Valfler: Basınçlı hava ile kontrol edilir. Hızlı tepkime süreleri ve düşük maliyet avantajı sağlar.
• Hidrolik Valfler: Basınçlı sıvı kullanılarak çalıştırılır. Yüksek güç uygulamalarında tercih edilir.

Pnömatik Valfler

Pnömatik valfler, endüstriyel otomasyon sistemlerinde hava basıncını yönlendirmek amacıyla kullanılır. Fonksiyonlarına göre üç ana gruba ayrılır:

1. Yön Kontrol Valfleri: Akışkanın yönünü belirler. 2/2, 3/2, 4/2, 5/2 ve 5/3 gibi çeşitleri vardır. Örneğin:

• 3/2 valf: Üç port (giriş, çıkış, egzoz) ve iki pozisyona sahiptir.
• 5/2 valf: Çift etkili silindirlerin kontrolü için kullanılır, beş port ve iki pozisyona sahiptir.
• 5/3 valf: Üç pozisyonlu olup, sistemin ortada nötr hale geçmesini sağlar.

1. Basınç Kontrol Valfleri: Pnömatik sistemlerde aşırı basıncı önler. Emniyet valfleri bu gruba girer.
2. Debi Kontrol Valfleri: Akışkanın hızını ve geçiş miktarını düzenler. Aktüatörlerin çalışma hızını kontrol eder.

Bu valfler yaylı geri dönüşlü olabilir ya da çift bobinle çalışabilir. Ayrıca, sensörlü versiyonlar da otomasyon kontrolünde daha hassas işlevler sağlar.

^{Pnömatik Valf (hidropaks)}

Hidrolik Valfler

Hidrolik valfler, yağ gibi basınçlı sıvıların yönünü, basıncını ve miktarını kontrol eder. Genellikle daha yüksek basınç ve kuvvet gerektiren iş makinelerinde, preslerde ve mobil hidrolik sistemlerde yer alır.

1. Yön Kontrol Valfleri (Directional Control Valves): Akış yönünü kontrol eder. El kumandalı, elektrik kumandalı veya hidrolik pilot kumandalı olabilir.
2. Basınç Kontrol Valfleri:

• Basınç Emniyet Valfi (Relief Valve): Sistemde belirli bir basıncın üzerine çıkıldığında fazla basıncı tahliye eder.
• Basınç Düşürücü Valf: Sistemin belirli bölgelerinde daha düşük bir basınçla çalışmasını sağlar.
• Sıralama Valfi (Sequence Valve): İşlemlerin belirli bir sıraya göre gerçekleşmesini sağlar.

1. Debi Kontrol Valfleri: Hacimsel akışı düzenler. Bu valfler sayesinde, hidrolik silindirlerin hareket hızları kontrol altına alınabilir.

Hidrolik valflerde kartuş tip valfler ve modüler valfler gibi özel tasarımlar da bulunur. Kartuş tipler kompakt sistemler için uygundur, modüler

valfler ise sistem kurulumunda esneklik sağlar.

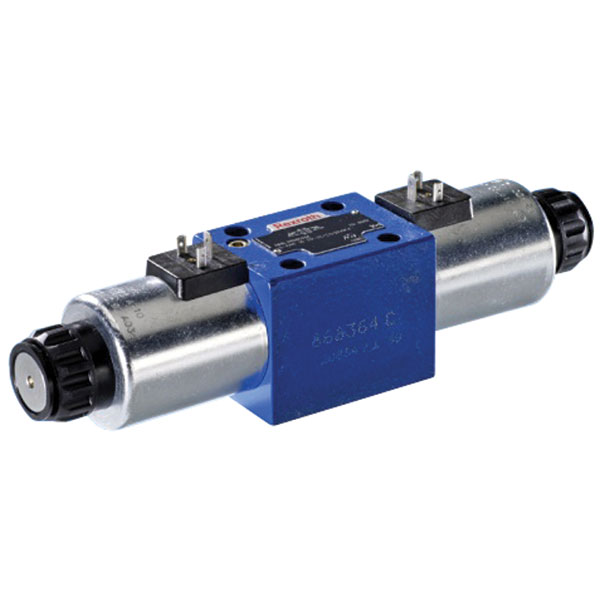

^{Hidrolik Valf (tekopa)}

Uygulama Alanları

Valfler, aşağıdaki sektör ve sistemlerde sıklıkla kullanılır:

• Endüstriyel otomasyon (pnömatik ve hidrolik sistemler)
• Isıtma, soğutma ve havalandırma sistemleri (HVAC)
• Su ve doğal gaz dağıtım sistemleri
• Kimya ve petrokimya tesisleri
• Gıda ve ilaç endüstrisi
• Tarım makineleri
• Otomotiv ve uçak hidrolik sistemleri

Valfler, akışkanların kontrolünü sağlayan temel sistem bileşenleridir ve modern endüstride geniş bir kullanım yelpazesine sahiptir. Yapılarına, çalışma prensiplerine ve uygulama alanlarına göre farklı türlerde tasarlanan valfler; güvenli, verimli ve otomasyona uyumlu sistemlerin kurulmasına olanak tanır. Pnömatik ve hidrolik valfler, özellikle endüstriyel otomasyon sistemlerinde yön, debi ve basınç kontrolünü sağlayarak üretim süreçlerinin hassas biçimde yönetilmesini mümkün kılar. Enerji verimliliği, sistem güvenliği ve operasyonel kolaylık açısından valf seçimi, sistem tasarımında kritik bir unsurdur. Bu nedenle, her bir valf türü ve özellikleri, kullanılacağı uygulama özelinde dikkatle değerlendirilmelidir.
