Veter hattı (chord line), bir kanat kesitinde ön kenar (leading edge) ile arka kenar (trailing edge) arasında çizilen düz ve hayali hattır. Bu hat, kanat profiline ait geometrik özelliklerin tanımlanmasında temel referans çizgisi olarak kullanılır. Kanat yüzeyinin üst ve alt kısımlarında farklı eğrilikler bulunabilir ancak chord line her zaman bu iki uç nokta arasındaki doğrusal mesafeyi temsil eder.

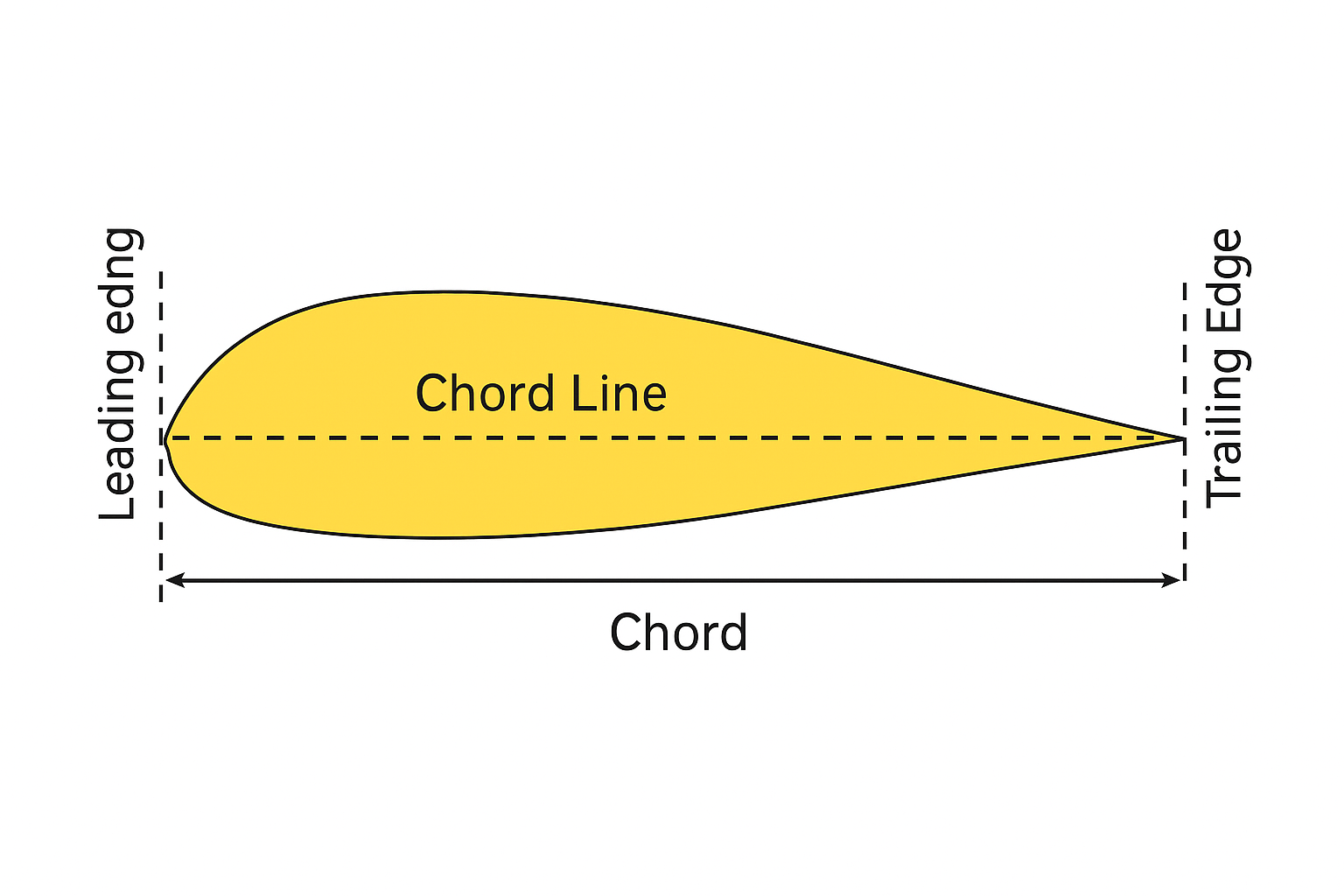

^{Chord Line (Yapay zeka yardımı ile oluşturulmuştur.)}

Bu hat, yalnızca geometrik bir kavram değildir; aerodinamik hesaplamalarda, uçuş performansı analizlerinde ve kontrol yüzeylerinin etkilerinin değerlendirilmesinde sabit bir eksen işlevi görür.

Uçuşta, kanat yüzeyine gelen hava akımının chord line ile yaptığı açı, birçok aerodinamik büyüklüğün hesaplanmasında esas alınır.

Geometrik Yapı

Chord line’ın uzunluğu “chord length” veya “kanat kirişi uzunluğu” olarak adlandırılır. Bu uzunluk “c” harfi ile gösterilir ve kanadın iki kenarı arasındaki düz çizgi mesafesidir.

Bir kanat genellikle tek bir kesitten ibaret olmadığından, kök (root) kısmındaki chord uzunluğu ile uç (tip) kısmındaki chord uzunluğu birbirinden farklı olabilir. Bu değişkenlik, kanadın planform şeklini belirler.

Kanat kesitleri simetrik olduğunda chord line, profilin tam orta hattı boyunca uzanır. Asimetrik veya kamburlu (cambered) profillerde ise chord line, profilin geometrik merkezine göre alt tarafa daha yakın bir konumda bulunur. Bu konum farkı, kaldırma kuvvetinin dağılımında belirleyici bir unsurdur.

Saldırı Açısı (Angle of Attack)

Chord line, aerodinamik analizlerde saldırı açısının tanımlanması için referans hattıdır. Relatif rüzgâr doğrultusu ile chord line arasındaki açıya saldırı açısı denir. Bu açı, kaldırma (lift) ve sürükleme (drag) kuvvetlerinin oluşumunda doğrudan etkilidir.

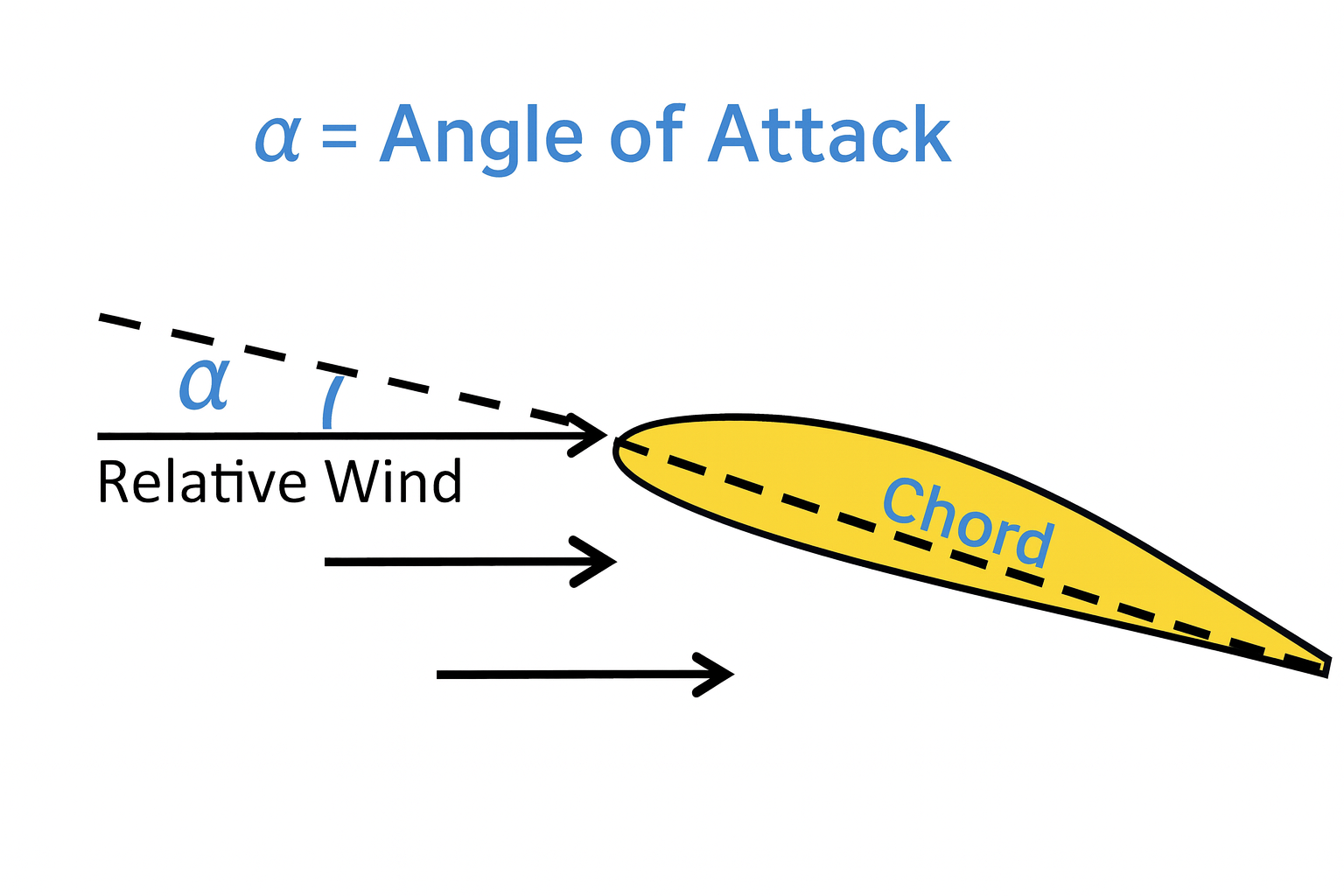

^{Chord Line ve Angle of Attack İlişkisi (Yapay zeka yardımı ile oluşturulmuştur.)}

Saldırı açısı arttığında kanat üzerindeki basınç farkı büyür, kaldırma kuvveti artar. Ancak belirli bir sınırdan sonra akım ayrılması (stall) meydana gelir. Bu nedenle chord line, sadece geometrik bir tanım değil, aynı zamanda uçuş güvenliği ve performans analizlerinde kullanılan bir referans çizgisidir.

Uçuş deneylerinde, kanadın akım çizgilerine göre eğimi chord line esas alınarak ölçülür. Bu yaklaşım, tüm modern aerodinamik hesaplamalarda ortak bir temel sağlar.

Camber Line İle İlişkisi

Camber line, kanadın üst ve alt yüzeyleri arasındaki orta noktaları birleştiren eğri hattır. Chord line ile camber line arasındaki dikey uzaklık, kanadın kamburluk derecesini belirler.

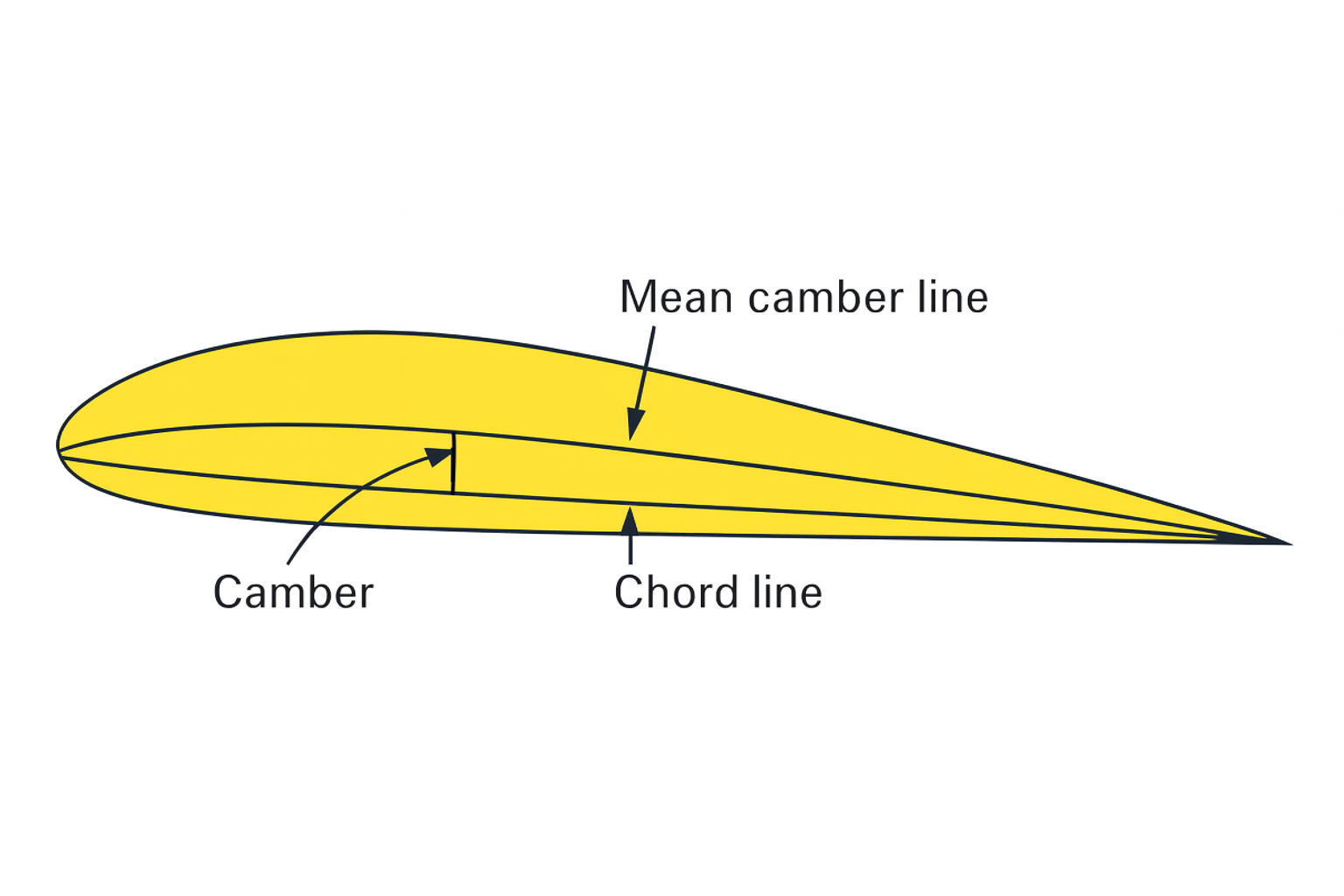

^{Camber Line ve Chord Line İlişkisi (yapay zeka yardımı ile oluşturulmuştur.)}

Camber line ve chord line arasındaki fark, kanadın hava akımına karşı tepkisini doğrudan etkiler. Simetrik profillerde bu iki hat üst üste gelirken asimetrik profillerde camber line üst tarafa daha yakın seyreder. Bu fark, kanadın düşük hızlarda kaldırma üretme kapasitesini artırır.

Ortalama Aerodinamik Chord (MAC)

Kanadın farklı noktalarında chord uzunluğu değiştiğinden, genel analizlerde kanadın tamamını temsil eden bir ortalama değer tanımlanır. Bu değer, Mean Aerodynamic Chord (Ortalama Aerodinamik Chord – MAC) olarak adlandırılır.

MAC, kanat alanının kaldırma etkisini tek bir chord uzunluğuna indirger. Uçak ağırlık merkezi (Center of Gravity – CG) genellikle MAC’a göre yüzdesel olarak ifade edilir. Örneğin, “CG %25 MAC” ifadesi, ağırlık merkezinin ortalama chord uzunluğunun dörtte biri kadar bir mesafede bulunduğunu belirtir. Bu ölçüm, uçağın dengesinin ve kontrol kabiliyetinin değerlendirilmesinde temel alınır.

Planform ve Chord Dağılımı

Kanadın üstten görünümü, chord line uzunluğunun kanat boyunca nasıl değiştiğini gösterir. Bu değişim, kanadın planform türüne göre farklılık gösterir:

• Dikdörtgen kanatlar: Chord uzunluğu boyunca sabittir.
• Daralan (tapered) kanatlar: Chord uzunluğu kökten uca doğru azalır.
• Delta biçimli kanatlar: Geniş ön kenardan dar bir arka kenara doğru uzanır.

Bu dağılım, kaldırma kuvvetinin kanat boyunca nasıl yayıldığını belirler. Aynı zamanda moment karakteristikleri, kanat yüklemesi ve akım ayrılması davranışı üzerinde etkili olur.

Kanat Elemanlarının Etkisi

Hareketli kontrol yüzeyleri, chord line’ın yönünü veya aerodinamik etkisini değiştirebilir.

• Flaplar, arka kenarın aşağıya doğru hareket etmesini sağlar; bu durumda chord line eğimi artar ve efektif saldırı açısı büyür.
• Slatlar, ön kenarda açıldığında hava akımının chord line’a göre yönünü değiştirir, akım ayrılmasını geciktirir.
• Aileronlar, bir kanatta chord line eğimini artırırken diğerinde azaltarak uçağın yatış hareketini (roll) sağlar.

Bu elemanların hareketi, chord line üzerindeki aerodinamik yük dağılımını değiştirir ve dolayısıyla uçuş karakteristiklerini doğrudan etkiler.

Aerodinamik Analizlerdeki Rolü

Chord line, uçuşun boylamsal ekseni boyunca gerçekleştirilen aerodinamik hesaplamalarda sabit bir referans olarak kullanılır. Kaldırma, sürükleme ve moment kuvvetleri bu hatta göre çözümlenir. Kanat geometrisinin karmaşık olduğu durumlarda dahi chord line, basınç dağılımı, akım yönü ve denge analizlerinin ortak referansıdır.

Aerodinamik merkez, moment kolu, hücum açısı ve akım ayrılması gibi kavramlar chord line’a göre tanımlanır. Bu nedenle, hem mühendislik tasarımlarında hem de uçuş analizlerinde chord line, değişmez bir temel çizgi niteliği taşır.

Chord line, bir aerofoilün geometrisini ve aerodinamik davranışını tanımlayan en temel referans hattıdır. Kanat profili ister simetrik ister asimetrik olsun, chord line uçuş performansı, kaldırma kuvveti üretimi, dengesizlik momentleri ve kontrol yüzeylerinin etkileri açısından sabit bir eksen olarak kullanılır.

Uçak tasarımında ve uçuş analizlerinde chord line hem geometrik hem de fiziksel hesaplamalarda vazgeçilmez bir ölçüt konumundadır.
