Kablo Renkleri

Elektrik kablolarının renkleri, elektrik sistemlerinde güvenlik, işlevsellik ve düzen sağlamak için çok önemli bir rol oynar. Kablo renkleri, elektrik akımının yönünü, kablonun görevini ve güvenlik önlemlerini belirlemek amacıyla kullanılır. Her renk, belirli bir işleve hizmet eder. Elektrik tesisatlarında ve cihazlarındaki kabloların doğru şekilde bağlantı yapabilmesi için bu renk kodlarına dikkat edilmesi gerekir. Şimdi, elektrik kablolarındaki renklerin anlamlarını ve kullanım alanlarını ayrıntılı olarak inceleyelim.

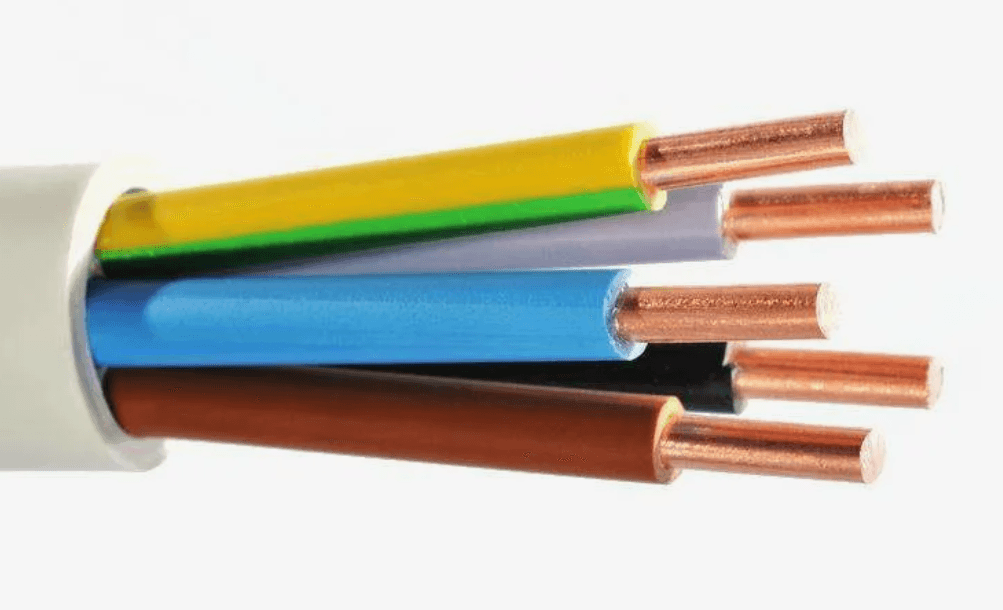

^{Elektrik Kablo (Kaynak: )}

Elektrik Kablolarının Temel Renk Anlamları

Kahverengi / Siyah (Faz Kablosu):

• Faz Kablosu: Elektrik akımını taşıyan kablodur. AC (alternatif akım) devrelerinde genellikle güç kaynağından elektrikli cihazlara enerji sağlar.
• Kahverengi: Avrupa'da birinci faz (L1) kablosu olarak kullanılır.
• Siyah: Genellikle ikinci faz (L2) kablosu olarak kullanılır.
• Kırmızı: Birçok AC uygulamasında, özellikle 3 fazlı sistemlerde ikinci fazı ifade eder.
• Turuncu: Endüstriyel ve ticari sistemlerde bazen üçüncü fazı belirtmek için kullanılır.

Mavi (Nötr Kablosu):

• Nötr Kablosu: Elektrik akımının dönüş yolunu sağlar. Faz kablosunun taşıdığı akımı devreye geri iletir. Bu kablolar genellikle negatif yük taşıyan kablolar olarak işlev görür.
• Kullanım Alanı: Elektrik devresinde enerjinin güvenli şekilde geri dönmesini sağlar.

Yeşil / Sarı (Topraklama Kablosu):

• Topraklama Kablosu: Elektrik kaçağı veya kısa devre durumlarında, tehlikeli elektriği güvenli bir şekilde toprağa iletmek için kullanılır.
• Yeşil ve Sarı: Topraklama için ortak kullanılan renklerdir. Çift renkli kablo olarak tanımlanır ve elektriğin cihazdan veya sistemden güvenle atılmasını sağlar.
• Kullanım Alanı: Elektrik çarpmalarını önlemek ve güvenliği sağlamak için cihazların metal kısımlarına bağlanır.

Gri:

• Gri Kablosu: Özellikle Avrupa'da nötr kablo veya ikinci faz için kullanılabilir. Ancak bu, ülkeye ve sisteme göre değişebilir.

AC ve DC Kablolarındaki Renk Farklılıkları

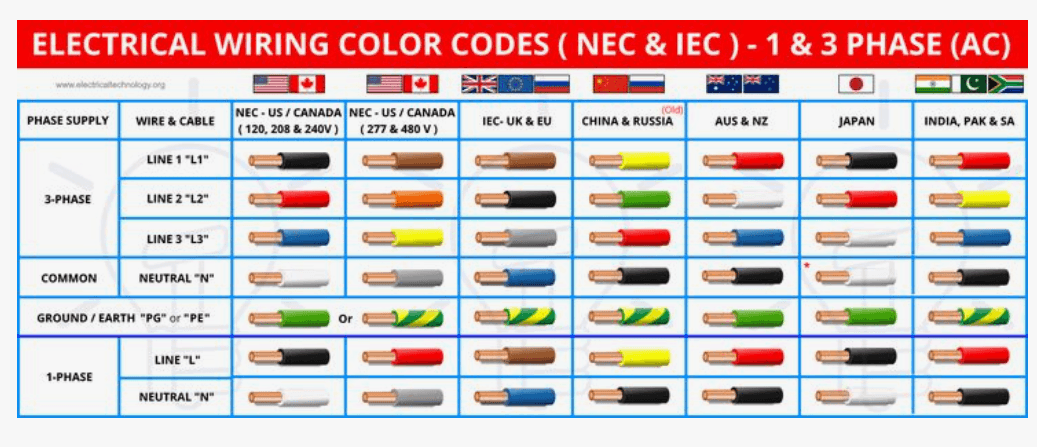

^{Elektrik Kablo Renkleri (Kaynakca:}

1. AC (Alternatif Akım) Kablo Renkleri:

Tek Fazlı AC Sistemi:

• Faz: Kahverengi
• Nötr: Mavi
• Topraklama: Yeşil / Sarı

Üç Fazlı AC Sistemi:

• Faz 1: Kahverengi
• Faz 2: Siyah
• Faz 3: Gri
• Nötr: Mavi
• Topraklama: Yeşil / Sarı

2. DC (Doğru Akım) Kablo Renkleri:

İki Telli Topraklanmamış DC Sistemi:

• Pozitif: Kahverengi
• Negatif: Gri
• Topraklama: Yeşil / Sarı

İki Telli Negatif Topraklanmış DC Sistemi:

• Pozitif: Kahverengi
• Negatif: Mavi
• Topraklama: Yeşil / Sarı

İki Telli Pozitif Topraklanmış DC Sistemi:

• Pozitif: Mavi
• Negatif: Gri
• Topraklama: Yeşil / Sarı

Üç Telli Topraklanmış DC Sistemi:

• Pozitif: Kahverengi
• Orta Tel: Mavi
• Negatif: Gri
• Topraklama: Yeşil / Sarı

Kablo Renklerinin Kullanım Amacı ve Önemi

Elektrik kablolarındaki renkler, hem işlevsel hem de güvenlik amaçlı çok büyük bir rol oynar. Kablo renklerinin doğru bir şekilde kullanılmaması, ciddi elektriksel kazalara, yangınlara ve hatta ölümlere neden olabilir. İşte renklerin sağladığı avantajlar:

1. Güvenlik: Elektrikçiler ve teknikerler, renk kodları sayesinde her kablonun işlevini anlar ve yanlış bağlantıları önler.
2. Hızlı Tanımlama: Elektrik devrelerine bakım ve onarım yaparken, kablonun doğru tanımlanması sayesinde işler hızlı ve güvenli bir şekilde yapılır.
3. Riskleri Azaltma: Yanlış kablo bağlantıları veya kesilmeleri büyük aksamalara ve maddi hasara yol açabilir. Renkli kablolar, bu hataları önler.
4. Uluslararası Standartlar: Çeşitli ülkelerde farklı renk kodları olabilir, ancak belirli renkler global anlamda yaygın olarak kullanılır. Örneğin, AC devreleri için Avrupa'da kahverengi, ABD’de siyah kullanılır.

Elektrik Kablolarının Renk Kodlarına Göre Güvenlik Önlemleri

Elektrik sistemlerinde herhangi bir işlem yapmadan önce, ana güç kaynağının kesildiğinden emin olunmalıdır. Ayrıca, elektrikle ilgili işlerde tecrübeli ve yetkili bir elektrikçiden yardım almak her zaman daha güvenlidir.
