Çok Fonksiyonlu Radar Süiti (ÇAFRAD)

ÇAFRAD (Çok Fonksiyonlu Faz Dizinli Radar), Türkiye'nin savunma sanayii alanındaki projelerinden biridir. Deniz Kuvvetleri Komutanlığı'nın ihtiyacı olan TF-2000 hava savunma muhribinin ana sensörü olarak kullanılacak olan bu radar, yüksek teknolojiye sahip çok fonksiyonlu bir aktif faz dizinli radar sistemidir. Savunma Sanayii Başkanlığı (SSB) ve ASELSAN arasında imzalanan ÇAFRAD Faz-1 Projesi, radar teknolojilerinin yerli ve milli olarak geliştirilmesi amacıyla başlatılmıştır.

Projenin ilk aşaması, Faz-1 olarak bilinen ve çok sayıda radar bileşeninin prototiplerinin geliştirilmesi sürecini kapsamaktadır. Bu aşamada, ÇFR (Çok Fonksiyonlu Radar) ve AYR (Aydınlatma Radarının) tek yüzlü versiyonları ile IFF (Dost-Düşman Tanıma) sisteminden oluşan teknoloji gösterim prototipi oluşturulmuştur. Ayrıca, radarların aktif faz dizinli antenleri ve elektronik tarama yapabilen dönen antenlere sahip olmayan yapılarıyla testleri yapılmıştır.

Proje Aşaması ve Testler

Faz-1

2018 yılı sonunda ÇAFRAD Faz-1 projesi başarılı bir şekilde tamamlanarak, ÇFR-1 ve AYR-1 sistemlerinin üretimi gerçekleştirildi. Bu testlerin ardından, TCG Göksu (F-497) fırkateynine entegre edilerek Evolved Sea Sparrow Missile (ESSM) füzesine de entegre edildi.

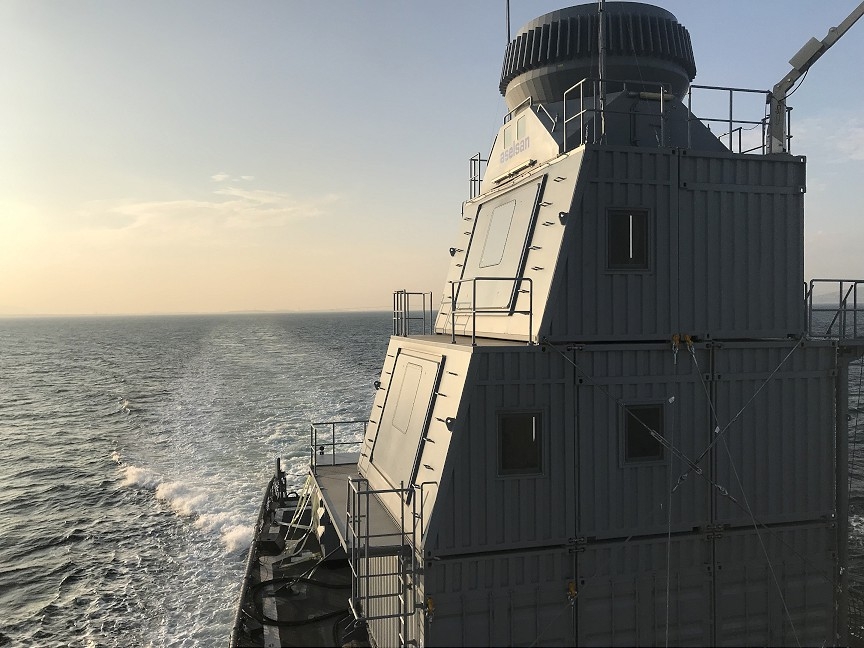

TCG Göksu Fırkateyni ve Kıç Tarafında ÇAFRAD. (Anadolu Ajansı)

Kasım ayında başlayan geçici kabul testleri, Aralık ayında yapılan atışlı testlerle sona erdi. Şimşek adı verilen yüksek hızlı hedef uçak, ÇFR-1 Sistemi ile tespit edilip takip edilirken, AYR-1 Sistemi tarafından füzenin güdümü sağlanarak başarılı bir şekilde imha edilmiştir.

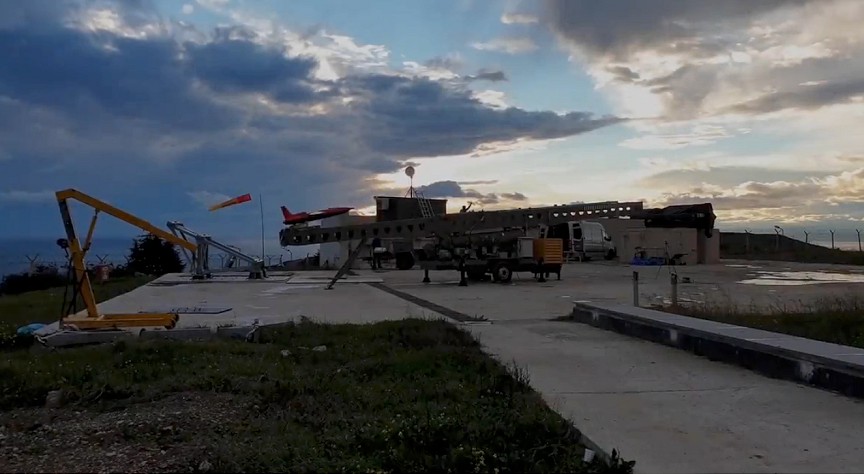

TUSAŞ Tarafından Geliştirilen Şimşek Hedef Uçak - (Anadolu Ajansı)

ÇAFRAD'ın Teknolojik Özellikleri

Aktif Dönmeyen Tipte IFF Anten Alt Sistemi

• Sorgulama Modları: STANAG 4193 uyumlu Mod 1/2/3/C/S/5 sorgulama
• Menzil: 450 km

Aktif Faz Dizinli Çok Fonksiyonlu Radar (ÇFR)

• Frekans Bantı: X-Bant
• Görev Türleri: Hacim arama ve ufuk hattı arama
• Hedef Tespiti: Hava ve suüstü hedeflerin tespit, takip ve sınıflandırılması
• Hedef Takibi: Satha yakın seyreden hızlı ve küçük hedeflerin tespiti ve takibi
• Çoklu Hedef Takibi: Aynı anda birden fazla hedefin takibi
• Menzil: 150 km
• İz Kapasitesi: 1000'den fazla hedefin izlenebilmesi

Aktif Faz Dizinli Aydınlatma Radarı (AYR)

• Frekans Bantı: X-Bant
• Füze Güdümü: Yarı aktif füze güdümü
• Menzil: 150 km

Aktif Faz Dizinli Uzun Menzilli Arama Radarı (UMR)

• Frekans Bantı: S-Bant
• Görev Türü: Uzun menzilli hacim arama
• Hedef Tespiti: Hava ve suüstü hedeflerin tespit ve takibi
• Menzil: 450 km
• İz Kapasitesi: 2000'den fazla hedefin izlenebilmesi
