Hava radarı, elektromanyetik dalgalar kullanarak atmosferdeki nesneleri, yağış sistemlerini, rüzgar hareketlerini ve diğer meteorolojik olayları tespit eden, izleyen ve analiz eden bir sistemdir. Hava radarları, özellikle meteoroloji, havacılık ve askeri alanlarda yaygın olarak kullanılır.

Temel olarak bir hava radarı, şu bileşenlerden oluşur:

1. Radar Anteni: Elektromanyetik dalgaları yayarak atmosferdeki nesnelerden yansıyan sinyalleri toplar.

2. Verici (Transmitter): Yüksek frekansta radyo dalgaları üretir ve anten aracılığıyla yayar.

3. Alıcı (Receiver): Geri dönen sinyalleri algılar ve işler.

4. Sinyal İşleme Ünitesi: Toplanan verileri analiz ederek kullanıcıya anlamlı meteorolojik bilgiler sunar.

Hava radarları, genellikle belirli bir frekans aralığında çalışır. En yaygın kullanılan frekanslar S-bandı (2-4 GHz), C-bandı (4-8 GHz) ve X-bandı (8-12 GHz) olarak bilinir.

^{Hazırlayan ve düzenleyen: Beyza Nur Türkü (Kredi: Climavision.com)}

Hava Radarlarının Tarihçesi

Hava radarlarının gelişimi, genel radar teknolojisinin ilerlemesiyle paralel olarak gerçekleşmiştir.

Radarın Keşfi ve İlk Kullanımı (1900-1940)

Radarın temel prensipleri ilk olarak 19. yüzyılın sonlarında ve 20. yüzyılın başlarında bilim insanları tarafından araştırılmaya başlandı. 1904 yılında Alman mucit Christian Hülsmeyer, radyo dalgalarının nesnelere çarpıp geri dönmesini kullanarak mesafe ölçebilen bir cihaz geliştirdi.

1920’lerde ve 1930’larda, birçok ülke (ABD, İngiltere, Almanya, Fransa ve Sovyetler Birliği) radar teknolojisi üzerine yoğun araştırmalar yaptı. Ancak, radar sistemleri ilk olarak İkinci Dünya Savaşı sırasında askeri amaçlarla kullanıldı.

Meteoroloji Radarlarının Doğuşu (1940-1950)

İkinci Dünya Savaşı sırasında uçakları tespit etmek için geliştirilen radar sistemleri, yağış alanlarını ve fırtınaları da gösterebiliyordu. Savaş sonrası dönemde, bilim insanları bu özelliği hava tahmini için kullanmaya başladı.

• 1947 yılında, ABD Ulusal Hava Durumu Servisi (NWS), ilk operasyonel meteoroloji radarlarını kurdu.
• 1950’lerde Doppler radar teknolojisi geliştirilmeye başlandı ve rüzgar hızının da ölçülebileceği keşfedildi.

Modern Hava Radarlarının Gelişimi (1960-1980)

1960’lı yıllardan itibaren, bilgisayar teknolojilerindeki ilerlemeler hava radarlarının hassasiyetini artırdı. Doppler radar sistemleri, hızlı ve doğru hava tahminleri yapılmasına olanak sağladı.

• 1970'lerde NEXRAD (Next-Generation Radar) programı başlatıldı ve ABD’de geniş çapta Doppler radarları kullanılmaya başlandı.
• 1980’lerde çift kutuplu (dual-polarization) radarlar geliştirildi. Bu sistemler, yağışın türünü (yağmur, kar, dolu vb.) daha iyi analiz edebilmek için yatay ve dikey radar dalgaları kullanıyordu.

Günümüz Hava Radarları (1990 - Günümüz)

Son yıllarda hava radarları büyük bir gelişim kaydetti. Modern radarlar artık:

• 3D atmosfer taraması yapabiliyor,
• Uydu ve radar verilerini birleştirerek daha doğru tahminler sağlayabiliyor,
• Yapay zeka destekli analiz sistemleri sayesinde fırtına ve kasırga tahminlerinde büyük başarı sağlıyor.

Özellikle 2020'li yıllarda, hava radarları büyük veri analitiği, bulut bilişim ve yapay zeka destekli sistemlerle entegre edilerek daha hassas ve anlık hava tahmini yapabilen cihazlar haline gelmiştir.

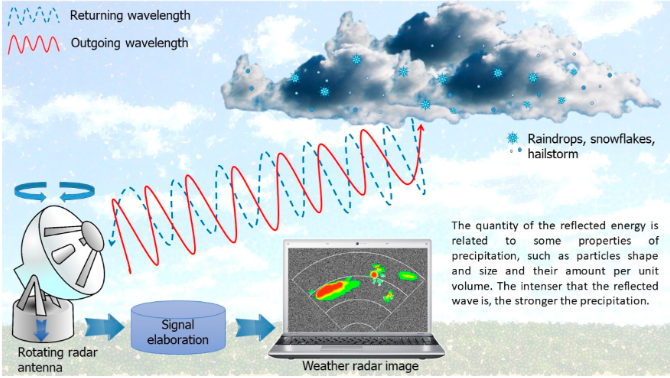

^{Hava radarının çalışma prensibi: (Kredi: Maria Silvia Binetti)}

Çalışma Prensibi

Hava radarları, elektromanyetik dalgalar kullanarak atmosferdeki nesneleri tespit ve analiz eden sistemlerdir. Bu sistemlerin temel çalışma prensibi, elektromanyetik dalgaların yayılması, nesnelere çarpıp yansıması ve geri dönen sinyallerin işlenmesi esasına dayanır.

1- Elektromanyetik Dalgaların Yayılması

Radar sistemi, verici (transmitter) birimi aracılığıyla belirli bir frekansta elektromanyetik dalgalar üretir.

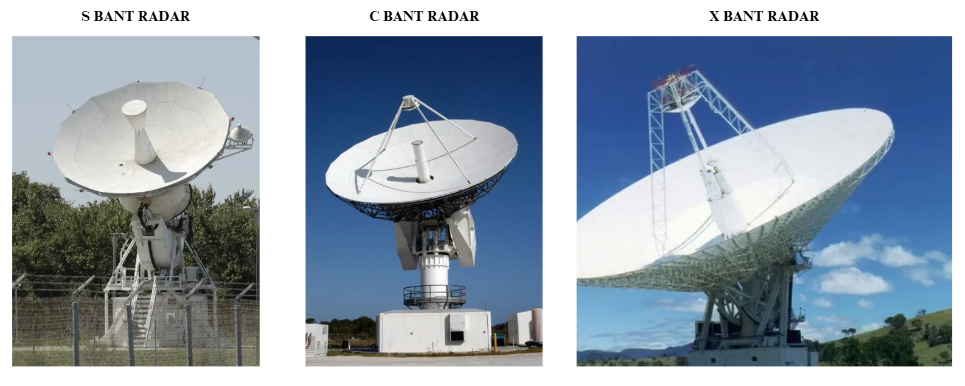

Radarın Çalışma Frekansları:

• S-Bandı (2-4 GHz): Uzun menzilli hava radarları için uygundur.
• C-Bandı (4-8 GHz): Orta menzilli meteoroloji radarları için kullanılır.
• X-Bandı (8-12 GHz): Kısa menzilli ve yüksek çözünürlüklü hava radarı sistemlerinde tercih edilir.

Bu elektromanyetik dalgalar, parabolik veya faz dizili antenler kullanılarak belirli bir doğrultuda atmosfere gönderilir.

2- Atmosferdeki Nesnelere Çarpma ve Yansıma

Gönderilen elektromanyetik dalgalar, atmosferdeki:

• Yağmur damlaları, kar taneleri ve dolu parçacıkları,
• Bulutlar ve sis tabakaları,
• Uçaklar ve diğer hava taşıtları,
• Fırtına hücreleri (hortumlar, kasırgalar),

gibi nesnelere çarpar. Çarpan dalgaların bir kısmı hemen geri yansır, bir kısmı ise emilir veya farklı yönlere dağılır. Yansıyan sinyallerin özellikleri, nesnenin; büyüklüğü, yoğunluğu, hareket hızı ve konumu hakkında bilgi verir.

3- Geri Dönen Sinyallerin Algılanması ve Toplanması

Atmosferdeki nesnelere çarpan elektromanyetik dalgalar geri döndüğünde, radarın alıcı (receiver) ünitesi tarafından algılanır.

• Radar alıcısı, geri dönen sinyali zaman ve frekans bazında analiz eder.
• Sinyalin geliş süresi, nesnenin uzaklığını belirler (Radar Mesafe Denklemi ile hesaplanır).
• Sinyalin frekans kayması (Doppler etkisi), nesnenin hareket hızını ve yönünü anlamamıza yardımcı olur.

4- Doppler Etkisi ile Hareketli Nesnelerin Tespiti

Doppler radarı, nesnelerin hareket yönü ve hızını ölçmek için Doppler etkisini kullanır.

• Eğer nesne radara doğru hareket ediyorsa, geri dönen sinyalin frekansı artacaktır (pozitif Doppler kayması).
• Eğer nesne radardan uzaklaşıyorsa, geri dönen sinyalin frekansı azalacaktır (negatif Doppler kayması).

• Bu yöntemle:
• Yağmurun hareket yönü ve şiddeti,
• Uçakların veya fırtına sistemlerinin hızı
• Şiddetli hava olaylarının erken tespiti sağlanabilir.



5- Verilerin İşlenmesi ve Görselleştirilmesi

Radar tarafından toplanan sinyaller, sinyal işleme algoritmaları ve bilgisayar yazılımları aracılığıyla işlenir.

• Radar görüntüleme sistemleri, hava durumu haritaları oluşturur.
• Renk kodlamaları sayesinde yağmur yoğunluğu, bulut oluşumları ve fırtına bölgeleri tespit edilir.
• 3D analiz sistemleri, atmosferin farklı seviyelerindeki hava olaylarını görselleştirir.

Hava Radarlarının Türleri

Hava radarları, kullanım amaçlarına, çalışma prensiplerine ve teknolojilerine göre farklı türlere ayrılır. Bu sistemler, hava durumu takibi, hava trafiği kontrolü, askeri savunma, fırtına tespiti ve atmosfer araştırmaları gibi geniş bir yelpazede kullanılmaktadır.

Meteoroloji Radarları

Meteoroloji radarları, atmosferdeki hava olaylarını izlemek, yağış miktarını ölçmek ve hava tahminlerini yapmak için kullanılır.

Doppler Meteoroloji Radarı

• Çalışma Prensibi: Elektromanyetik dalgaların frekans değişiminden faydalanarak yağışın yönünü ve hızını belirler.

• Kullanım Alanları:
• Şiddetli fırtınalar ve hortumların erken tespiti
• Rüzgar hızı ve yönü ölçümleri
•  Yağış yoğunluğu analizi
• Örnek: ABD Ulusal Hava Durumu Servisi tarafından kullanılan NEXRAD (Next-Generation Radar) sistemleri.
•


Faz Dizi Meteoroloji Radarı

• Çalışma Prensibi: Faz dizi antenler kullanarak geniş alanları tarar ve yüksek hızda hava durumu bilgisi toplar.

• Avantajları:
• Daha hızlı veri toplama süresi
• Daha geniş kapsama alanı
• Daha hassas tahminler

• Kullanım Alanları: Havaalanlarında anlık hava değişikliklerini izleme

Polarimetrik Radar

• Çalışma Prensibi: Farklı polarizasyonlarda sinyaller göndererek yağış türlerini belirler.

• Faydaları:
•  Kar, yağmur, dolu ve karışık yağışları ayırt edebilme
•  Daha doğru tahminler

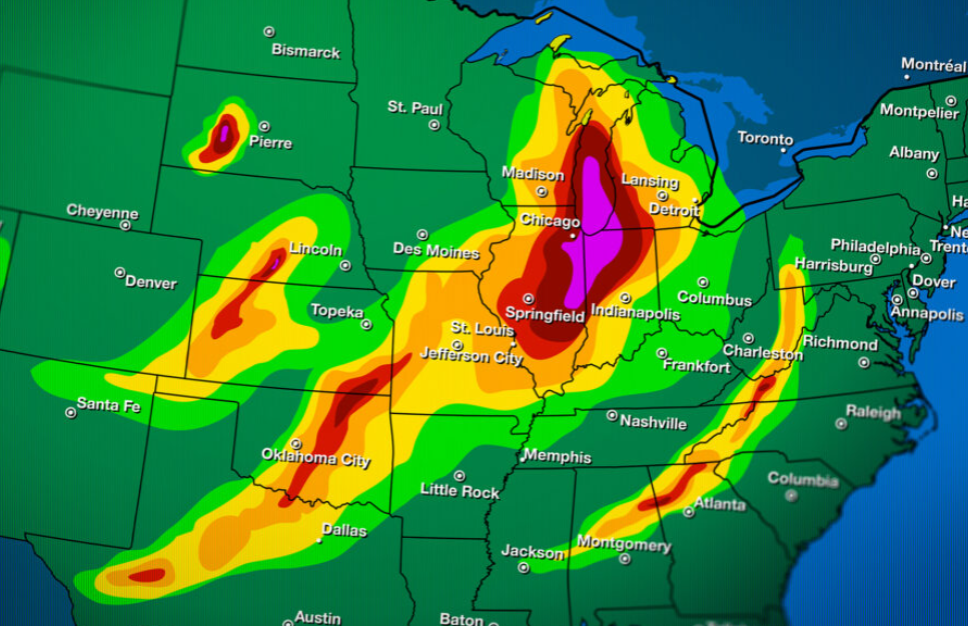

^{Meteoroloji Radarı çıktısı (Kredi: Alan Flurry)}

Hava Trafik Kontrol Radarları

Hava trafiğinin güvenli yönetilmesi için uçakların konumunu ve hızını takip eden radar sistemleridir.

Birincil Gözetim Radarı (Primary Surveillance Radar - PSR)

• Çalışma Prensibi: Uçaklardan yansıyan sinyalleri alarak konumlarını belirler.

• Özellikleri:
• Uçağın transponder (verici) cihazına ihtiyaç duymaz
• Havaalanı çevresindeki uçakları tespit etmek için kullanılır

İkincil Gözetim Radarı (Secondary Surveillance Radar - SSR)

• Çalışma Prensibi: Uçaktaki transponder cihazı ile iletişim kurarak konum, irtifa ve kimlik bilgilerini alır.

• Özellikleri:
• Daha hassas veri sağlar
• Askeri ve sivil hava trafik yönetiminde yaygın olarak kullanılır

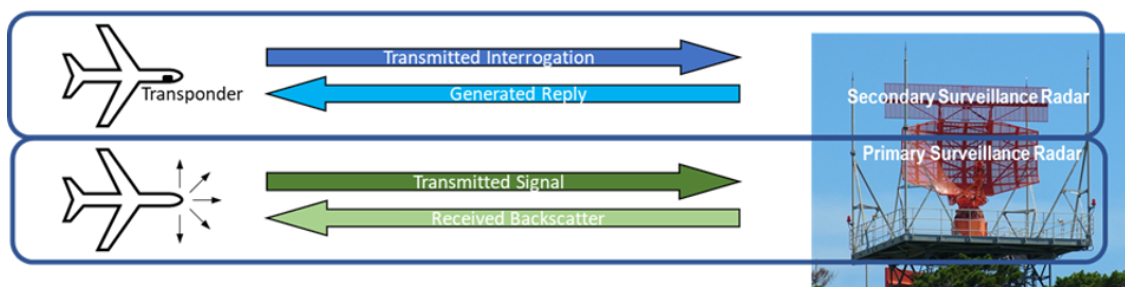

^{PSR ile SSR’nin farkları (Kredi: Microwavejournal.com)}

Askeri Hava Radarları

Askeri operasyonlarda düşman hava araçlarını tespit etmek, hedef takibi yapmak ve hava savunmasını sağlamak için kullanılır.

Erken Uyarı ve Gözetleme Radarları (AEW&C - Airborne Early Warning and Control)

• Çalışma Prensibi: Havadan geniş alan taraması yaparak düşman uçaklarını ve füzeleri tespit eder.

• Örnekler:
• E-3 Sentry AWACS (Airborne Warning and Control System)
• E-7A Wedgetail

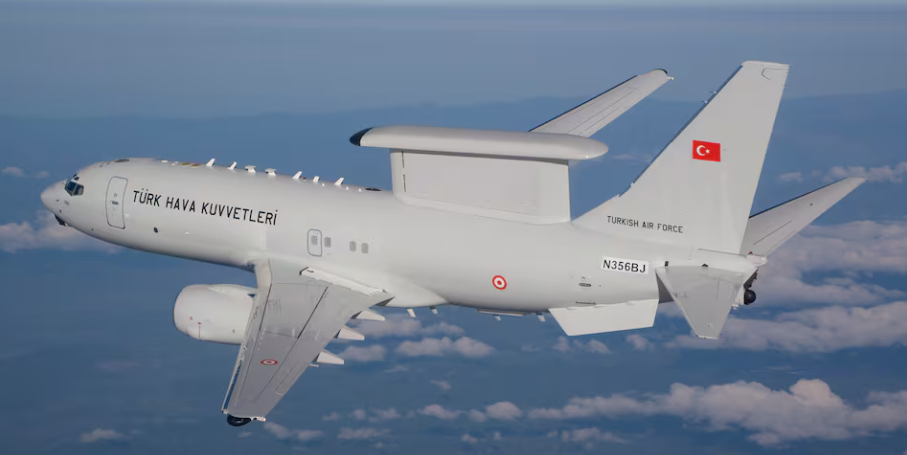

^{Türk Hava Kuvvetlerine ait bir AEW&C uçağı (Kredi: Burak Ege Bekdil)}

Hedef Tespit ve Takip Radarları

• Çalışma Prensibi: Yüksek hassasiyetle belirli bir hedefi takip eder ve onun hız, yön ve menzil bilgilerini çıkarır.

• Kullanım Alanları:
• Hava savunma sistemlerinde (S-400, Patriot)
• Hedef angajman sistemlerinde

Pasif Radarlar

• Çalışma Prensibi: Aktif sinyal yaymadan düşman radarlarının yaydığı sinyalleri algılar.

• Avantajları:
• Düşman radarları tarafından fark edilmez (stealth yeteneği)
• Elektronik harp sistemlerinde kullanılır

Hava Savunma Radarları

Hava sahasını korumak ve tehditleri erkenden tespit etmek için kullanılan radar sistemleridir.

Uzun Menzilli Erken Uyarı Radarları

• Çalışma Prensibi: 300-500 km mesafeden gelen tehditleri algılar.

• Örnek:
• THAAD (Terminal High Altitude Area Defense) radar sistemi
• ASELSAN Erken İhbar Radar Sistemi (EİRS)

Hedef Angajman Radarları

• Çalışma Prensibi: Düşman hedeflerini hassas şekilde takip eder ve savunma füzelerini yönlendirir.

• Kullanım Alanları:
• Hava savunma sistemleri (S-300, S-400, Patriot)

Elektronik Harp Radarları

• Çalışma Prensibi: Düşman radarlarını tespit eder, karıştırır veya yanıltıcı sinyaller gönderir.

• Örnek:
• Rus Krasukha-4 elektronik harp sistemi

Atmosfer ve Uzay Araştırmaları İçin Kullanılan Radarlar

Bu radarlar, atmosferin üst katmanlarını, fırtınaları ve uzaydan gelen nesneleri incelemek için kullanılır.

LIDAR (Light Detection and Ranging)

• Çalışma Prensibi: Lazer ışınları kullanarak atmosferdeki parçacıkları ve hava kirliliğini analiz eder.

• Kullanım Alanları:
• Rüzgar ölçümleri
• Atmosferik araştırmalar

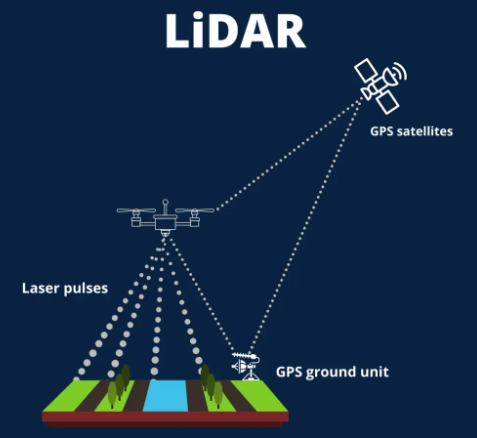

^{Lidar çalışma mantığı (Kredi: vajiramandravi.com)}

Uydu Radarları

• Çalışma Prensibi: Uydu üzerinden Dünya yüzeyini tarayarak atmosfer ve iklim değişikliklerini izler.

• Örnek:
• Sentinel-1 ve RADARSAT uydu radar sistemleri

Kullanım Alanları

Hava radarları, sivil, askeri, bilimsel ve çevresel alanlarda geniş bir kullanım yelpazesine sahiptir. Bu sistemler, hava trafiğini yönetmekten hava savunmasına, meteorolojik analizlerden uzay gözlemine kadar birçok kritik görevi yerine getirir.

Meteoroloji ve Hava Tahmini

Hava radarları, atmosferdeki hava olaylarını analiz etmek, fırtınaları tespit etmek ve uzun vadeli hava tahminleri yapmak için kullanılır.

1. Yağış ve Fırtına Takibi: Doppler radarları, yağış miktarını, fırtına oluşumlarını ve rüzgar hızını belirleyerek hava tahminlerini geliştirir. Tropik kasırgalar, hortumlar ve sağanak yağışlar önceden tespit edilerek uyarı sistemleri etkinleştirilir.

2. Şimşek ve Yıldırım Tespiti: Özel hava radarları, atmosferdeki elektriksel hareketliliği izleyerek yıldırım çarpma olasılıklarını hesaplar. Uçaklar ve elektrik altyapıları için koruma önlemleri alınmasını sağlar.

3. Havaalanı Meteorolojik İzleme: Havaalanlarında anlık rüzgar değişiklikleri, sis ve buzlanma gibi olumsuz hava koşulları izlenir. Uçuş güvenliğini artırarak olası kazaların önüne geçilir.

Hava Trafik Yönetimi ve Uçuş Güvenliği

Hava radarları, sivil ve askeri uçuşları güvenli bir şekilde yönlendirmek için kullanılır.

1. Uçak Takibi ve Trafik Kontrolü: Hava sahasında bulunan uçakların konumlarını, hızlarını ve irtifalarını belirlemek için Birincil ve İkincil Gözetim Radarları (PSR ve SSR) kullanılır. Havaalanı kontrol kuleleri, uçakların iniş ve kalkış süreçlerini güvenli hale getirmek için radar sistemlerinden yararlanır.

2. Çarpışma Önleme Sistemleri: TCAS (Traffic Collision Avoidance System) gibi radar tabanlı sistemler, uçakların çarpışma riskini hesaplayarak pilotlara uyarı gönderir. Bu sistemler, özellikle yoğun hava trafiğinin olduğu bölgelerde güvenliği artırır.

3. Kör Noktaların İzlenmesi: Dağlık ve yoğun hava trafiği olan bölgelerde yüksek frekanslı hava radarları kullanılarak görüş alanı dışında kalan uçaklar tespit edilir.

Askeri Savunma ve Hava Güvenliği

Hava radarları, hava savunma, erken uyarı ve düşman tehditlerini tespit etmek için kritik öneme sahiptir.

1. Hava Savunma Sistemleri: Uzun menzilli radarlar, düşman hava araçlarını, füzeleri ve insansız hava araçlarını (İHA) erken aşamada tespit eder. S-400, Patriot ve THAAD gibi hava savunma sistemleri, hedef tespit ve füze yönlendirme için radar kullanır.

2. Erken Uyarı Radarları (AWACS): Havadan Erken Uyarı ve Kontrol (AEW&C) uçakları, geniş bir hava sahasını tarayarak düşman uçaklarını ve tehditleri tespit eder. E-3 Sentry ve A-50 Beriev gibi sistemler, savaş uçaklarına rehberlik eder

3. Elektronik Harp ve Radar Karıştırma (Jamming): Düşman radarlarının çalışmasını engellemek için Elektronik Harp (EW) sistemleri radar karıştırma sinyalleri gönderir. Krasukha-4 ve ALQ-99 gibi sistemler, düşman radarlarını yanıltmak için kullanılır.

Denizcilik ve Gemi Trafik Yönetimi

Radar sistemleri, denizcilikte gemi takibi, fırtına tespiti ve kaza önleme amacıyla kullanılır.

1. Gemi Tespit ve Takip Sistemleri: Kıyı güvenlik radarları, liman girişlerinde ve deniz yollarında gemi trafiğini düzenlemek için kullanılır. Otomatik Tanımlama Sistemi (AIS) ile entegre çalışarak gemilerin rotalarını belirler.

2. Denizcilikte Hava Koşulları Takibi: Radar tabanlı hava tahmin sistemleri, açık denizde seyreden gemilere fırtına uyarıları verir. Tropikal kasırgalar ve ani hava değişimleri önceden belirlenerek güvenlik önlemleri alınır.

3. Denizaltı ve Su Altı Radarları: Aktif sonar ve radar sistemleri, su altındaki engelleri ve denizaltıları tespit etmek için kullanılır. Deniz Kuvvetleri, bu sistemleri savunma ve keşif görevlerinde kullanır.

Uzay ve Atmosfer Araştırmaları

Hava radarları, uzaydaki cisimlerin izlenmesi, atmosferik değişimlerin incelenmesi ve uzay keşfi için kullanılır.

1. Uydu Radarları ve Dünya Gözlem Sistemleri: Sentinel-1 ve RADARSAT gibi radar sistemleri, iklim değişikliği, doğal afetler ve buzulların erimesi gibi olayları izler. Orman yangınları ve kuraklık gibi olaylar uydu radarlarıyla takip edilir.

2. Meteor Gözlem ve Uzay Çöpü Takibi: Radar sistemleri, Dünya’ya yaklaşan meteorları ve uzay enkazlarını tespit ederek çarpışma risklerini değerlendirir. Haystack ve Goldstone radarları, uzay çöplerinin yörünge hareketlerini analiz etmek için kullanılır.

3. Atmosfer ve İklim Değişikliği Araştırmaları: LIDAR sistemleri, atmosferdeki partikülleri, rüzgar hareketlerini ve ozon tabakasındaki değişimleri inceler. İklim modellerinin doğruluğunu artırmak için kullanılan radarlar, sera gazı salınımlarını da ölçebilir.

Doğal Afet Erken Uyarı Sistemleri

Hava radarları, deprem, tsunami ve sel gibi doğal afetlerin önceden tahmin edilmesine yardımcı olur.

1. Tsunami Tespit Radarları: Okyanus yüzeyindeki anormal dalga hareketlerini izleyerek tsunami risklerini belirler. DART Tsunami Uyarı Sistemi, Pasifik ve Hint Okyanusu’nda tsunami tespiti için kullanılır.

2. Sel ve Taşkın Radarları: Radar sistemleri, nehir seviyelerini ve ani yağışları takip ederek taşkın risklerini hesaplar. Flash Flood Guidance System (FFGS), ani sel baskınlarına karşı erken uyarı verir.

3. Volkanik Patlama Tespiti: Lava ve kül bulutlarını izleyerek hava trafiğini etkileyebilecek volkanik patlamaları takip eder. AVO (Alaska Volcano Observatory), bu tür radarları kullanarak hava sahasını güvenli hale getirir.
