Entegrasyon Noktası (Integration Point)

Integration point (Türkçe: entegrasyon noktası), sonlu elemanlar yönteminde (Finite Element Method - FEM) eleman içerisindeki fiziksel büyüklüklerin (gerilme, şekil değiştirme, enerji yoğunluğu vb.) sayısal olarak hesaplandığı özel noktalardır. ANSYS ve benzeri sonlu elemanlar yazılımlarında bu noktalar, eleman düzeyinde çözüm hassasiyetini artırmak amacıyla kullanılır.

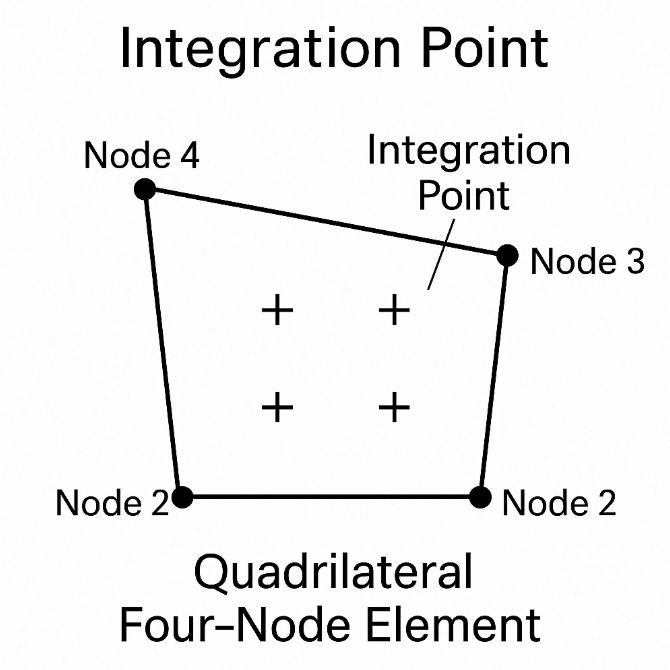

Düğüm (node) ve Entegrasyon Noktaları (Integration Point) (Yapay zeka ile oluşturulmuştur)

Tanım ve İşlevi

Entegrasyon noktaları, sonlu elemanlar analizinde eleman içi büyüklüklerin sayısal entegrasyonu (numerical integration) için kullanılır. Bu amaçla sıklıkla Gauss-Kırlov (Gauss quadrature) gibi sayısal entegrasyon yöntemleri tercih edilir. Bu yöntemlerde, sürekli bir alan üzerindeki integralin değeri, belirli noktalardaki fonksiyon değerlerinin ağırlıklı toplamı ile yaklaşık olarak hesaplanır. Bu noktalara entegrasyon noktası adı verilir.

Kullanım Alanı ve Özellikleri

Her bir entegrasyon noktasında, eleman içerisindeki gerilme, strain (şekil değiştirme), plastik deformasyon, enerji sönümü gibi büyüklükler değerlendirilir. Bu noktalar genellikle elemanın düğüm noktalarından farklı konumlarda yer alır ve sayısı, eleman geometrisine ve seçilen entegrasyon derecesine göre değişiklik gösterir.

Örneğin:

• 2 boyutlu dörtgen (quadrilateral) bir elemanda 2x2 Gauss entegrasyonu kullanıldığında toplam 4 entegrasyon noktası bulunur.
• 3 boyutlu hexahedral bir elemanda 2x2x2 entegrasyon uygulanırsa 8 entegrasyon noktası elde edilir.

Nodal ve Entegrasyon Noktası Sonuçları

ANSYS yazılımında çözüm sonrası elde edilen gerilme ve strain gibi büyüklükler varsayılan olarak entegrasyon noktalarında hesaplanır. Ancak bu sonuçların görselleştirilmesi için düğüm noktalarına (node) taşınması gerekebilir. Bu tür bir aktarım, interpolasyon veya ortalama alma yöntemleri ile gerçekleştirilir. Bu nedenle, doğrudan entegrasyon noktalarından elde edilen sonuçlar genellikle daha yüksek doğruluk sağlar.

Teknik Önemi

Entegrasyon noktaları, özellikle yüksek gerinim bölgelerinde (örneğin plastikleşmenin başladığı alanlar) daha doğru ve yerel çözüm alınmasına imkân tanır. Bu nedenle, mühendislik analizlerinde gerilme yoğunluklarının doğru tespiti için entegrasyon noktası verilerinin değerlendirilmesi kritik önemdedir.
