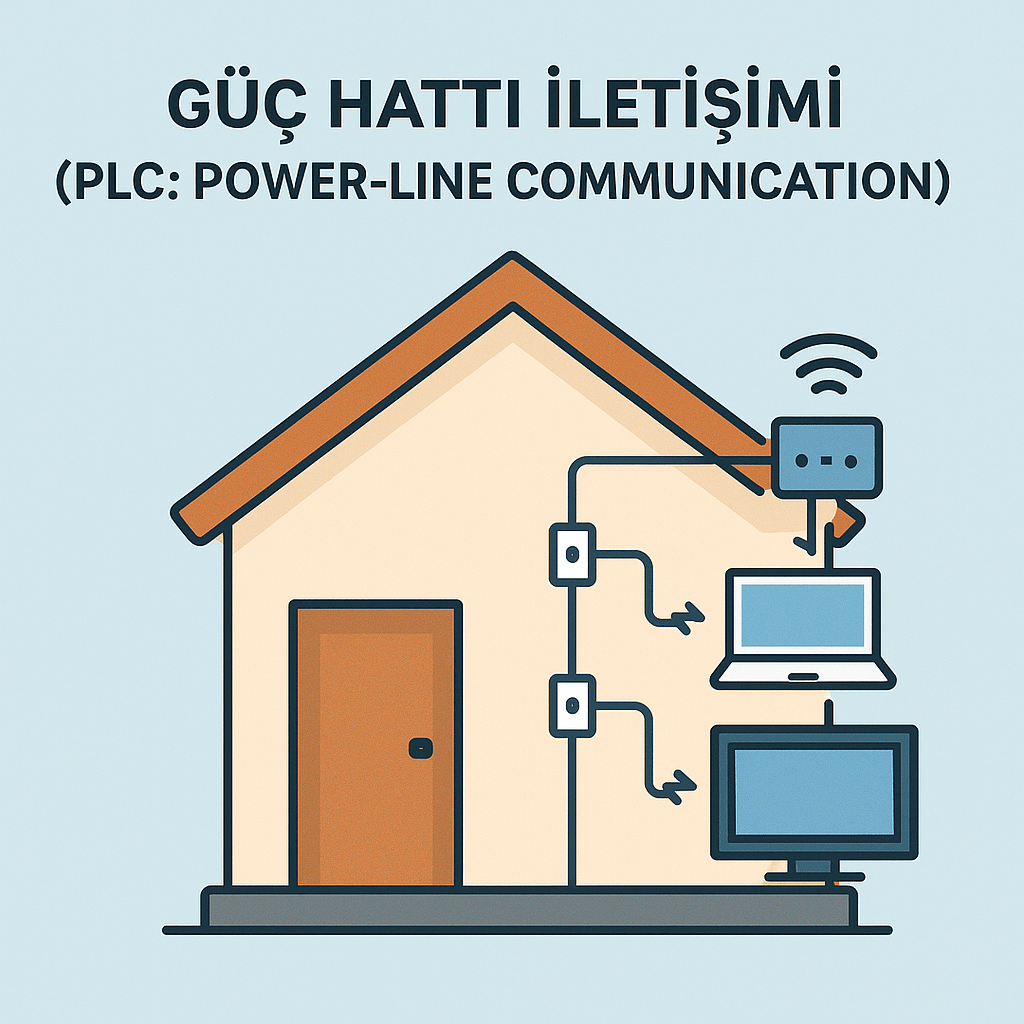

Güç Hattı İletişimi (PLC: Power-Line Communication)

Güç Hattı İletişimi (PLC: Power-Line Communication), elektrik enerjisinin iletimi için kullanılan mevcut güç hatlarının aynı zamanda veri iletim ortamı olarak da kullanılması ilkesine dayanan bir haberleşme teknolojisidir. Bu yöntem, ek kablolama gerektirmeden düşük, orta veya yüksek gerilimli enerji hatları üzerinden bilgi iletimi sağlar. PLC teknolojisi, hem haberleşme hem de enerji iletimini aynı hat üzerinden gerçekleştirerek özellikle ulaşılması zor bölgelerde ekonomik ve pratik çözümler sunar.

Tarihsel Gelişim

PLC teknolojisinin ilk örnekleri 19. yüzyıla kadar uzanır. Edward Davy, 1838'de telgraf hatları üzerinden batarya gerilim seviyelerini ölçmeye yönelik bir sistem önermiştir. 20. yüzyıl başlarında Chester Thoradson gibi mucitler sayaçların uzaktan okunması için PLC tabanlı sistemler geliştirmiş, ancak ticari başarısı sınırlı kalmıştır. 1950’lerde “Ripple Control” adı verilen ve kamu aydınlatma sistemlerini kontrol etmek amacıyla kullanılan ilk pratik uygulamalar ortaya çıkmıştır. CENELEC tarafından belirlenen frekans bandıyla birlikte 1990’lı yıllardan itibaren PLC daha gelişmiş bir iletişim altyapısı haline gelmiştir.

Teknik Sınıflandırma ve Frekans Bantları

PLC teknolojisi kullanılan frekans bantlarına göre üçe ayrılır:

1. Ultra Dar Bant PLC: 30–300 Hz arası çok düşük frekanslarda çalışır ve genellikle sadece tek yönlü iletişim sağlar.
2. Dar Bant PLC (NB-PLC): 3 kHz–500 kHz aralığında çalışır. Avrupa’da CENELEC standartları ile 3–148.5 kHz arası frekanslar tanımlanmıştır. Bu bantta veri iletim hızları düşüktür (1-100 kbps) ancak mesafe oldukça uzundur ve düşük frekanslar iletim kaybını azaltır.
3. Geniş Bant PLC (BB-PLC): 1 MHz–30 MHz bandında çalışır. Mbps düzeyinde veri hızlarına ulaşılarak ses ve görüntü gibi yüksek boyutlu veriler iletilebilir. Elektromanyetik girişim nedeniyle genellikle bina içi uygulamalarda kullanılır.

Enerji Hattı Kanalının Özellikleri

Elektrik hatları haberleşme açısından klasik iletişim ortamlarına kıyasla oldukça karmaşık ve elverişsizdir. Kanal karakteristiği zamanla değişken olup hem frekans bağımlı hem de konuma bağlıdır. Enerji hatları, empedans uyumsuzlukları, sinyal yansımaları (çok yollu yayılım), yüksek gürültü seviyeleri ve yüksek zayıflama gibi sorunlar barındırır. Bu nedenle PLC sistemlerinde kanal modellemeleri hayati önemdedir.

Çok Yollu Kanal Modeli (Multipath Channel Model)

Zimmermann ve Dostert’in geliştirdiği model, enerji hattında sinyalin birden fazla yoldan geçerek alıcıya ulaştığını varsayar. Bu sinyaller zaman gecikmeli, genlik zayıflamalı ve faz kaymalı olarak üst üste biner.

Gürültü Türleri ve Etkileri

Enerji hattı kanalları yalnızca Additive White Gaussian Noise (AWGN) ile sınırlı değildir. Kanalda şu gürültü tipleri gözlenir:

• Renkli zemin gürültüsü: Genellikle düşük frekanslarda etkilidir ve güç yoğunluğu zamana bağlı değişir.
• Dar bantlı gürültü: Radyo sinyallerinden kaynaklanır, frekans belirli bandlarda yoğundur.
• Periyodik dürtüsel gürültü: Şebeke frekansı ile senkron çalışır, genellikle doğrultucuların neden olduğu geçici sinyallerdir.
• Eşzamansız periyodik ve rastgele dürtü gürültüsü: Ani yük değişimleri, kontaktör açma/kapama gibi olaylardan kaynaklanır ve veri sembollerini bozabilir.

Empedans Uyumu ve Kuplaj Teknikleri

PLC sistemlerinde sinyalin verimli şekilde iletilmesi, verici, kanal ve alıcının empedanslarının uyumuna bağlıdır. Alçak gerilim şebekelerinde empedans 10-1000 Ω arasında değişebilir. Kanal empedansındaki dengesizlikler sinyalin zayıflamasına neden olur. PLC cihazlarının enerji hattına bağlanması için iki temel kuplaj yöntemi vardır:

• Kapasitif Kuplaj: Alçak gerilimli sistemlerde tercih edilir. Basit ve düşük maliyetlidir.
• Endüktif Kuplaj: Fiziksel temas olmadan sinyal aktarımı sağlar. EMC açısından daha güvenlidir ve yüksek gerilimli sistemlerde yaygındır.

Modülasyon Teknikleri

PLC sistemlerinde kullanılan modülasyon teknikleri iletim ortamının zorluklarına göre değişkenlik gösterir:

• ASK, FSK, PSK gibi klasik yöntemler dar bant uygulamalarda tercih edilir.
• OFDM (Orthogonal Frequency Division Multiplexing) geniş bant PLC’de kullanılır ve yüksek veri hızları sağlar.
• DCSK (Differential Code Shift Keying) gibi dağıtılmış spektrum teknikleri, yüksek dayanıklılık sunar ve EMI etkilerine karşı daha dirençlidir

Kullanım Alanları ve Uygulamalar

PLC teknolojisi günümüzde çeşitli alanlarda kullanılmaktadır:

• Uzaktan Sayaç Okuma: Sayaç verileri ek kablolamaya gerek olmaksızın doğrudan enerji hattı üzerinden okunabilir. Kayseri gibi GSM kapsamasının olmadığı alanlarda bu yöntem başarıyla uygulanmıştır.
• Akıllı Şebekeler (Smart Grid): Dağıtık üretim sistemleri, talep yönetimi ve enerji verimliliği uygulamalarında çift yönlü veri iletimi sağlar.
• Ev ve Endüstriyel Otomasyon: Enerji izleme, güvenlik sistemleri, aydınlatma ve cihaz kontrolü.
• SCADA, OSOS ve Yük Yönetimi Sistemleri: Gerçek zamanlı izleme ve karar verme altyapısı oluşturur.

Avantajlar ve Sınırlamalar

PLC sistemlerinin avantajları arasında mevcut elektrik altyapısının yeniden kullanılması, düşük kurulum ve işletme maliyeti, uzak ve altyapı eksikliği bulunan bölgelerde dahi iletişim imkânı sağlaması yer alır. PLC teknolojisi, özellikle uzaktan sayaç okuma, ev otomasyonu ve dağıtım otomasyon sistemlerine entegre edilebilir. Bu sayede ev içi (HAN), mahalle düzeyi (NAN) veya saha düzeyi (FAN) uygulamalarda veri iletimi mümkün hale gelir.

Ancak PLC sistemleri bazı teknik sınırlamalara sahiptir:

• Elektrik şebekesindeki yüksek empedans değişkenliği, iletim kalitesini olumsuz etkiler.
• Dar bant PLC uygulamalarında veri hızları düşüktür (genellikle 1–100 kbps).
• Geniş bant PLC sistemlerinde ise yüksek frekans kullanımı, elektromanyetik girişim (EMI) ve uyumluluk (EMC) sorunlarına neden olabilir.
• Ayrıca, veri güvenliği ve yetkisiz erişim riskleri de göz önünde bulundurulmalıdır.

Güç Hattı İletişimi (PLC), enerji iletim hatlarını aynı zamanda veri iletim ortamı olarak kullanarak, altyapı maliyetini düşüren ve erişimi kolaylaştıran yenilikçi bir haberleşme teknolojisidir. Özellikle akıllı şebekelerin gelişimiyle birlikte PLC, uzaktan sayaç okuma, dağıtım otomasyonu ve ev içi enerji yönetimi gibi alanlarda yaygın bir kullanım alanı bulmuştur. Ancak bu teknoloji; kanalın yapısal karmaşıklığı, gürültü türlerinin çeşitliliği, empedans uyumsuzluğu ve elektromanyetik girişim gibi teknik sınırlamalar barındırır. Buna rağmen, gelişmiş kanal modelleme ve modülasyon teknikleri sayesinde bu zorlukların büyük bölümü aşılabilir durumdadır. PLC, düşük maliyetli, erişilebilir ve sürdürülebilir haberleşme altyapısı arayışında önemli bir alternatif olmaya devam etmektedir.
