Elektrik ve elektronik sistemlerde temel bir pasif bileşen olan bobinler (indüktörler), manyetik alan üretimi ve enerji depolama gibi işlevleriyle çeşitli uygulamalarda önemli rol oynamaktadır.

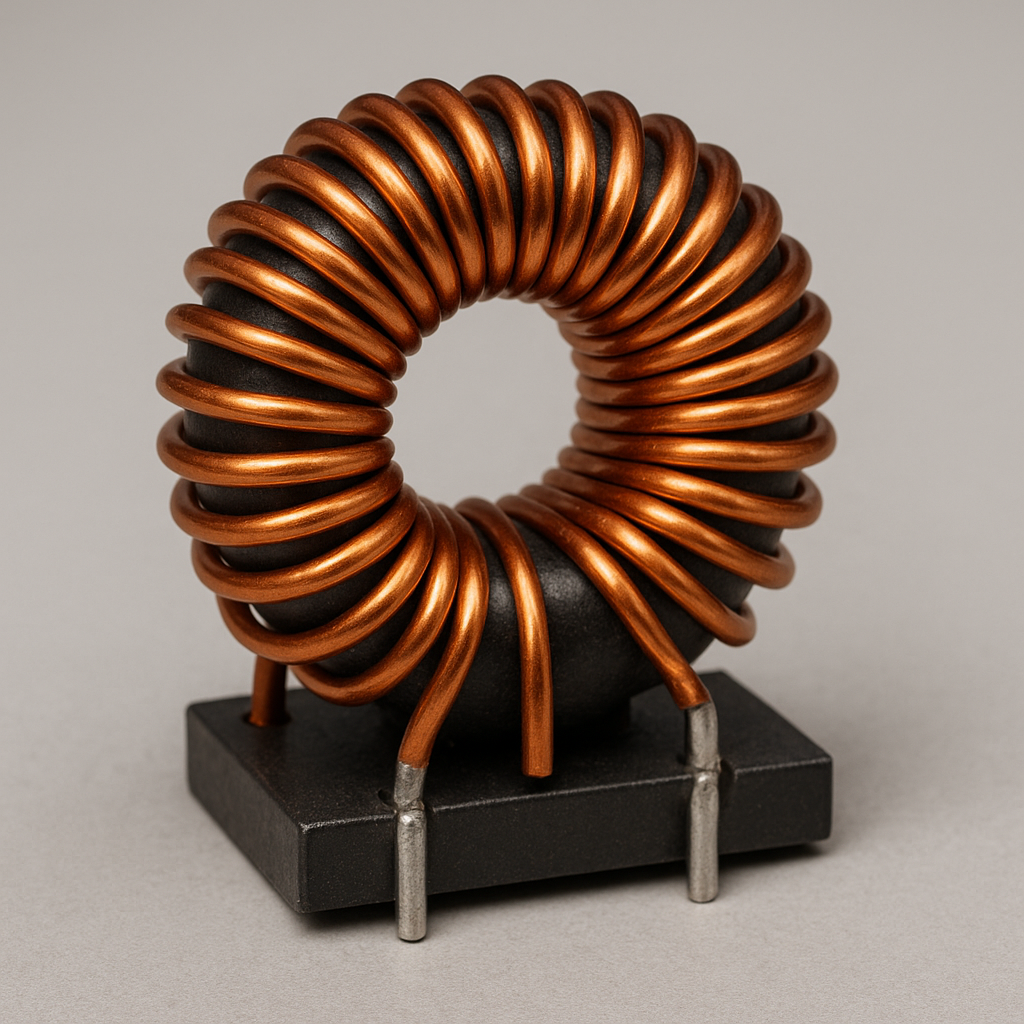

Bobin (İndüktör) ( Yapay zeka ile oluşturulmuştur.)
Tanım
Bobin (veya indüktör), elektrik devrelerinde manyetik alan üretmek amacıyla kullanılan pasif bir elektronik bileşendir. Genellikle yalıtılmış bir iletken telin belirli bir düzende sarılmasıyla oluşturulur. Elektrik akımı bobinden geçtiğinde, çevresinde bir manyetik alan oluşur ve bu alan, devredeki akım değişimlerine karşı elektromanyetik bir direnç üretir.
Yapısal Özellikler
Bir bobin temel olarak iletken tel, çekirdek malzemesi ve destek yapısından oluşur. İletken tel, çoğunlukla bakır veya alüminyum gibi düşük dirençli malzemelerden seçilir. Çekirdek kısmı, manyetik geçirgenliği artırmak için ferrit, demir veya kompozit malzemeler kullanılarak imal edilebilir. Çekirdeğin varlığı ve malzeme türü, bobinin endüktans değerini ve çalışma frekansını doğrudan etkiler. Çekirdek boş bırakıldığında "hava çekirdekli" bobinler elde edilir ve bu tip bobinler yüksek frekanslı uygulamalarda tercih edilir.
Çalışma Prensibi
Bobinler, Faraday'ın elektromanyetik indüksiyon yasasına dayanarak çalışır. Bir bobinden akan elektrik akımı değiştiğinde, oluşan manyetik alan da değişir ve bu değişim, bobin içinde kendi kendine bir gerilim indükler. Bu gerilim, akan akıma karşı bir zıt elektromotor kuvvet (EMK) oluşturur. Böylece bobinler, devrelerde ani akım değişimlerini sınırlama ve enerji depolama işlevlerini üstlenir.
İndüksiyon Isıtma Bobinleri
İndüksiyon ısıtma bobinleri, elektrik enerjisini hedeflenen malzeme üzerinde ısı enerjisine dönüştürmek amacıyla tasarlanmış özel bobin türleridir. Bu bobinlerde yüksek frekansta alternatif akım kullanılır ve malzemede girdap akımları (eddy currents) üretilerek ısı oluşması sağlanır. İndüksiyon bobininin tasarımında katman sayısı, sargı şekli ve geometrik yapı gibi parametreler, ısı dağılımı ve verimlilik üzerinde doğrudan etkilidir.
Bobin Tasarımında Etkili Faktörler
Katmanlı Yapılar
Çok katmanlı bobinler, ısı dağılımı ve endüktans değerini optimize etmek için tercih edilmektedir. Katmanlı tasarımlar, ısı yoğunluğunu eşitleyerek bobinin termal performansını artırır ve aşırı lokal ısınmaları önler.
Çekirdek Malzemesi ve Hava Aralığı
Çekirdek malzemesi, bobinin endüktif özelliklerini belirleyen en önemli unsurlardan biridir. Yüksek geçirgenlikli çekirdekler endüktansı artırırken, düşük geçirgenlikli veya hava boşluklu yapılar, enerji depolama kapasitesini ve frekans tepkisini etkiler. Çekirdek ve hava aralığı büyüklüğü, özellikle orta frekanslı yüksek güçlü uygulamalarda performansı belirgin şekilde etkiler.
Sargı Geometrisi
Bobin sargısının şekli, özellikle ısıl performans açısından belirleyici bir etkendir. Dairesel, helisel veya spiral şekillerin sıcaklık dağılımı üzerinde farklı etkileri bulunur. Spiral şekilli bobinlerin, ısıyı daha homojen dağıttığı gösterilmiştir.
Planar (Yassı) Bobinler
Planar bobinler, küçük ölçekli uygulamalar için yüksek endüktans sağlayabilen kompakt yapılı bobinlerdir. Bu tür bobinler genellikle çok katmanlı devre kartları (PCB) üzerinde basılarak üretilir. Planar tasarım, özellikle alan sınırlamalarının olduğu modern elektronik devrelerde önemli avantajlar sunmaktadır.
İleri Düzey Bobin Optimizasyonu
Son yıllarda, bakır folyo gibi malzemeler kullanılarak yüksek enerji yoğunluklu bobinler tasarlanmış ve genetik algoritmalar yardımıyla optimizasyon çalışmaları yapılmıştır. Bu teknikler, bobinlerin enerji verimliliğini artırmakta ve hacim/maliyet oranını iyileştirmektedir.
Bobinlerde Güvenilirlik
İndüksiyon bobinlerinin güvenilirliği, özellikle üretim hatalarına ve mekanik yorgunluğa karşı dayanım ile ilişkilidir. Üretim sürecinde malzeme seçimleri ve sargı tekniklerinin optimize edilmesi, bobin ömrünü ve performansını doğrudan etkilemektedir.
Bobinler, enerji depolama, sinyal filtreleme, indüksiyon ısıtma ve manyetik alan üretimi gibi çok çeşitli işlevlerde kullanılan temel elektronik bileşenlerdir. Tasarımlarında kullanılan malzemeler, geometri ve üretim teknikleri, uygulama alanlarına göre dikkatle seçilmektedir. Bilimsel çalışmalar, bobinlerin verimliliğini artırmak ve güvenilirliğini sağlamak için sürekli yeni yöntemler geliştirmektedir.
