Giyilebilir teknoloji ve kişisel sağlık takibi cihazlarının hızla yaygınlaştığı günümüz dünyasında, bazı bileşenler devrim niteliğinde bir etki yaratır. Maxim Integrated tarafından geliştirilen MAX30100 sensörü, tam da bu tanıma uyan öncü bir bileşendir. Nabız (kalp atış hızı) ve kandaki oksijen doygunluğu (SpO2) gibi iki kritik hayati belirtiyi tek bir kompakt pakette ölçme yeteneği sayesinde, bu sensör hem "Kendin Yap" (DIY) projeleriyle uğraşan hobi elektroniği meraklıları hem de giyilebilir sağlık cihazları prototipleri geliştiren mühendisler için vazgeçilmez bir araç haline gelmiştir.

Bu yazı, MAX30100 sensörünü tüm yönleriyle ele alan kapsamlı bir rehber niteliğindedir. Sadece sensörün ne olduğunu ve ne işe yaradığını anlatmakla kalmayacak, aynı zamanda çalışma prensibinin ardındaki büyüleyici bilim olan fotopletismografiyi, teknik özelliklerini, pratik kullanımda karşılaşılan yaygın sorunları ve bu sorunların üstesinden gelme yöntemlerini detaylı bir şekilde inceleyeceğiz. Bu yazının sonunda, MAX30100 sensörünü bir sonraki projenizde güvenle kullanmak için gereken teorik ve pratik bilgiye sahip olacaksınız.

MAX30100 Nasıl Çalışır? Fotopletismografi (PPG) Biliminin Sırları

MAX30100'ün çalışma prensibi, fotopletismografi (PPG) adı verilen zarif bir optik tekniğe dayanır. Bu yöntem, invaziv olmayan (yani vücuda girmeyen), düşük maliyetli ve basit bir şekilde dokudaki kan hacmi değişikliklerini tespit etmeyi sağlar.

Temel Prensip: Işıkla Kan Akışını Ölçmek

En temel düzeyde PPG, ışığın biyolojik doku tarafından emilimi prensibine göre çalışır. Sensör, parmak ucu veya kulak memesi gibi kan damarlarının yoğun olduğu ve cildin nispeten ince olduğu bir bölgeye yerleştirilir. Sensör üzerinde bulunan ışık yayan diyotlar (LED'ler), dokuya belirli dalga boylarında ışık gönderir. Bu ışığın bir kısmı doku, kemik ve kan tarafından emilirken, bir kısmı yansıyarak veya dokudan geçerek sensör üzerindeki bir fotodetektöre ulaşır.

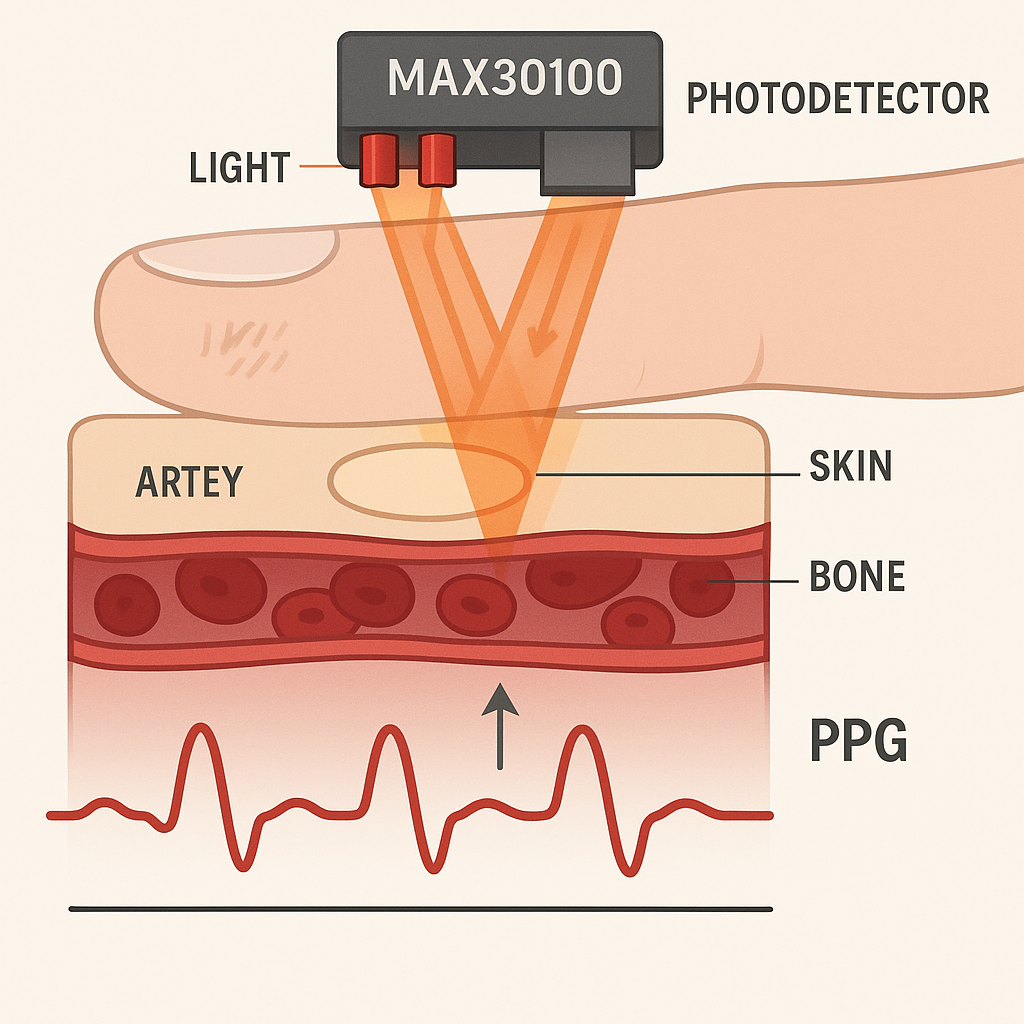

^{Max30100 Çalışma Prensibi (Görsel Yapay Zeka ile oluşturulmuştur.)}

Kalp her attığında, atardamarlara kan pompalanır ve bu da parmak ucundaki kan hacminde anlık bir artışa neden olur. Kan, çevresindeki dokulara göre ışığı daha fazla emdiği için, kan hacmindeki bu artış fotodetektöre ulaşan ışık miktarında bir azalmaya yol açar. Kalp gevşediğinde ise kan hacmi azalır ve fotodetektöre daha fazla ışık ulaşır. Işık yoğunluğundaki bu döngüsel değişim, kalp atışlarıyla senkronize bir dalga formu oluşturur ki buna PPG sinyali denir.

Kalp Atış Hızı (BPM) ve Oksijen Doygunluğu (SpO2) Nasıl Hesaplanır?

MAX30100, bu temel prensibi bir adım öteye taşıyarak iki farklı ölçüm yapabilmek için iki farklı renkte LED kullanır: biri yaklaşık 660 nm dalga boyunda Kırmızı (Red) ışık yayan, diğeri ise yaklaşık 880 nm dalga boyunda Kızılötesi (Infrared - IR) ışık yayan LED'dir.

1. Kalp Atış Hızı (BPM): Kalp atış hızını (dakikadaki atım sayısı veya BPM) ölçmek için sadece kızılötesi (IR) ışık yeterlidir. IR ışığının emilimindeki periyodik tepe noktaları arasındaki süre ölçülerek kalp atış hızı doğrudan hesaplanabilir.

2. Kandaki Oksijen Doygunluğu (SpO2): SpO2 ölçümü ise daha karmaşık bir süreci içerir ve hem Kırmızı hem de IR LED'lerin kullanılmasını zorunlu kılar. Bu ölçümün sırrı, kandaki hemoglobinin oksijen taşıma durumuna göre ışığı farklı şekilde emmesinde yatar.

• Oksijenlenmiş hemoglobin (oksijen taşıyan kan), daha fazla kızılötesi ışığı emer ve kırmızı ışığın daha fazla geçmesine izin verir.
• Oksijensiz hemoglobin (oksijenini dokulara bırakmış kan) ise tam tersine, daha fazla kırmızı ışığı emer ve kızılötesi ışığın daha fazla geçmesine izin verir.

Sensör, bu iki farklı ışık türünün emilimini analiz ederken PPG sinyalini iki ana bileşene ayırır. Bu, birçok başlangıç seviyesi kullanıcının gözden kaçırdığı, ancak sensörün çalışmasını anlamak için kritik olan bir noktadır. Sensör sadece bir sayı üretmez; temelinde yatan zengin PPG dalga formunu analiz eder. Bu dalga formunun kendisi, ham veriye erişilerek görselleştirilebilir ve vasküler sağlık, stres seviyeleri gibi konularda ek bilgiler sunabilir. Bu analiz, sinyalin iki temel bileşeni üzerinden yapılır:

1. DC (Doğru Akım) Bileşeni: Bu, sinyalin sabit kısmıdır ve parmak dokusu, kemik, deri pigmentleri ve toplardamarlardaki (venöz) sabit kan hacmi gibi değişmeyen faktörlerin neden olduğu ışık emilimini temsil eder.

2. AC (Alternatif Akım) Bileşeni: Bu, sinyalin kalp atışlarıyla birlikte titreşen (pulsatil) kısmıdır. Atardamarlardaki (arteriyel) kan hacminin her kalp atışıyla artıp azalması sonucu oluşur.

MAX30100, hem Kırmızı hem de IR ışık için bu AC ve DC bileşenlerinin oranını (AC/DC) hesaplar. Daha sonra, bu iki oran birbirine bölünerek R Değeri olarak bilinen bir katsayı elde edilir:

$R= (AC IR ​ /DC IR ​ ) / (AC RED ​ /DC RED ​ ) ​$

Bu R değeri, Beer-Lambert yasasına dayanan ve sağlıklı gönüllüler üzerinde yapılan ampirik testlerle oluşturulmuş bir arama tablosu (look-up table) kullanılarak kandaki oksijen doygunluğu (SpO2) yüzdesine dönüştürülür. Bu karmaşık süreç, sensörün içindeki analog ve dijital sinyal işleme birimleri tarafından gerçekleştirilir.

Teknik Özellikler ve Yetenekler: MAX30100'ün Anatomisi

MAX30100, sadece bir LED ve fotodetektörden ibaret değildir. Gelişmiş ölçümler yapabilmek için gerekli tüm bileşenleri tek bir çatı altında toplayan, yüksek düzeyde entegre bir "System-in-Package" (SiP) çözümüdür.

Genel Bakış ve Fiziksel Özellikler

Sensör, LED'leri, fotodetektörü, optimize edilmiş optikleri ve düşük gürültülü analog sinyal işleme devresini 5.6mm x 2.8mm x 1.2mm gibi son derece küçük bir pakette birleştirir. Bu minyatür boyut, onu akıllı saatler ve bileklikler gibi yerden tasarrufun kritik olduğu giyilebilir cihazlar için ideal kılar.

Elektriksel ve Performans Özellikleri

Bir projede MAX30100 kullanmaya karar verirken göz önünde bulundurulması gereken temel teknik parametreler aşağıdaki tabloda özetlenmiştir. Bu tablo, geliştiricilerin donanım tasarımı aşamasında ihtiyaç duyacakları voltaj seviyeleri, güç tüketimi ve haberleşme gibi kritik bilgileri bir araya getirir.

Gelişmiş Yetenekler: Sadece Bir Işık Kaynağından Daha Fazlası

MAX30100, ham veriyi toplamaktan daha fazlasını yapar. Güvenilir ve verimli ölçümler sağlamak için çeşitli dahili özelliklere sahiptir:

• Ortam Işığı İptali (ALC): Sensör, parlak güneş ışığı veya yapay aydınlatma gibi dış ışık kaynaklarının ölçümleri bozmasını önlemek için dahili bir filtreleme mekanizmasına sahiptir. Bu özellik, sensörün farklı aydınlatma koşullarında bile tutarlı sonuçlar vermesini sağlar.

• Dahili FIFO Arabellek: Sensör, 16 ölçümlük bir FIFO (İlk Giren İlk Çıkar) arabelleği içerir. Bu arabellek, ölçüm verilerini geçici olarak saklayarak mikrodenetleyicinin her yeni veri için sensörü okuma zorunluluğunu ortadan kaldırır. Bu sayede mikrodenetleyici başka görevlerle ilgilenebilir, sistemin genel güç tüketimi düşer ve veri kaybı riski azalır.

• Dahili Sıcaklık Sensörü: Çip, ±1°C hassasiyetinde bir sıcaklık sensörü barındırır. Bu sensör, ortam sıcaklığındaki değişimlerin SpO2 hesaplamaları üzerindeki etkisini telafi etmek (kalibre etmek) için kullanılabilir, böylece ölçüm doğruluğu artırılır.

• Programlanabilir Ayarlar: Geliştiriciler, yazılım aracılığıyla LED'lerin akım seviyesini (0-50mA) ve ışık verme süresini (darbe genişliği, 200µs-1.6ms) ayarlayabilirler.

Bu programlanabilir ayarlar, geliştiricilere projelerinin özel ihtiyaçlarına göre bir denge kurma imkanı tanır. Bu durum, güç tüketimi, ölçüm hızı ve sinyal kalitesi arasında bir değiş-tokuş ilişkisi yaratır. Örneğin, pil ömrünün kritik olduğu bir giyilebilir cihaz tasarlarken, daha düşük LED akımı ve daha düşük örnekleme hızı seçilerek güç tüketimi en aza indirilebilir. Buna karşılık, maksimum doğruluk ve gürültüye karşı dayanıklılığın öncelikli olduğu bir laboratuvar prototipinde, daha yüksek LED akımı ve daha uzun darbe genişliği tercih edilebilir. Bu esneklik, MAX30100'ü çok çeşitli uygulamalar için uygun hale getirir.

Kullanım Alanları ve Sınırlılıklar: Nerede Parlar, Nerede Zorlanır?

Her teknolojide olduğu gibi, MAX30100'ün de güçlü olduğu alanlar ve dikkat edilmesi gereken sınırlılıkları vardır.

Uygulama Alanları

• Giyilebilir Cihazlar ve Fitness Takipçileri: Düşük güç tüketimi ve minyatür boyutu, onu pille çalışan akıllı saatler, bileklikler ve diğer giyilebilir cihazlar için mükemmel bir seçenek haline getirir. Sporcular, antrenman yoğunluğunu izlemek için bu sensörü kullanabilir.

• Tıbbi İzleme Protototipleri: MAX30100, tıbbi bir cihaz olmamasına rağmen, KOAH, astım veya kalp yetmezliği gibi kronik rahatsızlıkları olan hastalar için evde izleme sistemleri gibi konsept kanıtlama (proof-of-concept) projeleri geliştirmek için değerli bir araçtır.

• Eğitim Amaçlı Kullanım: PPG prensiplerini, biyomedikal sinyal işlemeyi ve filtreleme algoritmalarını uygulamalı olarak öğrenmek için ideal bir eğitim platformu sunar.

Doğruluğu Etkileyen Faktörler ve Sınırlılıklar

MAX30100'den güvenilir veri almak için bazı faktörlere dikkat etmek kritik öneme sahiptir:

• Hareket Artefaktları: Sensörün en büyük düşmanı harekettir. Kullanıcının parmağını oynatması, yürümesi, hatta konuşması bile PPG sinyalinde büyük bozulmalara (artefaktlara) neden olabilir. Sensörün veri sayfasında belirtilen "harekete dayanıklılık" özelliği, yalnızca küçük hareketler için geçerlidir. Güvenilir ölçümler için kullanıcının ölçüm sırasında mümkün olduğunca hareketsiz kalması gerekir.

• Baskı ve Yerleşim: Parmağı sensöre çok sıkı bastırmak, kılcal damarlardaki kan akışını engelleyerek sinyalin zayıflamasına veya kaybolmasına neden olabilir. Çok gevşek bırakmak ise sensörün kaymasına ve ortam ışığının sızarak ölçümü bozmasına yol açar. İdeal olan, parmağın sensör yüzeyini tamamen kapladığı, hafif ama sabit bir baskı uygulamaktır.

• Fizyolojik Faktörler: Koyu cilt tonları (melanin ışığı daha fazla emdiği için), kalın cilt, oje (özellikle koyu renkler), vücut sıcaklığının düşük olması nedeniyle zayıf kan dolaşımı (periferik perfüzyon) gibi faktörler, sensörün doğruluğunu olumsuz etkileyebilir.

• Tıbbi Cihaz Değildir: En önemli sınırlılık, MAX30100 ve onu kullanan hobi projelerinin tıbbi cihaz olarak kabul edilmemesidir. Elde edilen veriler bilgilendirme ve eğitim amaçlıdır; asla klinik teşhis, tedavi kararı veya profesyonel tıbbi tavsiye yerine geçmemelidir.
