Proteus Design Suite

Proteus Design Suite, Birleşik Krallık merkezli Labcenter Electronics tarafından geliştirilen, elektronik devrelerin şematik çizimini, simülasyonunu ve Baskı Devre Kartı (PCB) tasarımını içeren bir Elektronik Tasarım Otomasyonu (EDA) yazılım paketidir. Yazılım, mikrodenetleyici tabanlı sistemlerin donanım ve yazılımını bir arada simüle etme (co-simulation) yeteneğine sahiptir. Bu özellik, fiziksel prototip üretimi öncesinde devrelerin davranışını ve gömülü yazılımlarını sanal ortamda test etme imkânı sunar.

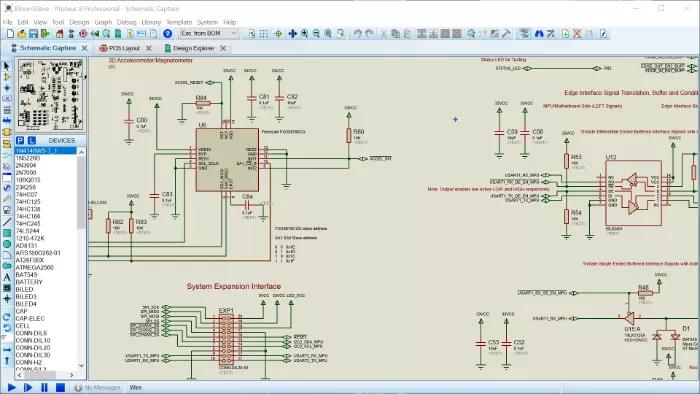

Proteus Devre Tasarım Ekranı (Görsel Kaynağı: Proteus Resmi Sitesi labcenter.com)

Proteus Design Suite'in geliştiricisi Labcenter Electronics, 1988 yılında kurulmuştur. Yazılımın ilk sürümleri DOS işletim sistemi için geliştirilmiş, ilerleyen yıllarda Windows platformuna uyarlanmıştır. 2000'li yıllardan itibaren, Virtual System Modelling (VSM) olarak adlandırılan mikrodenetleyici simülasyonu yeteneklerinin eklenmesiyle yazılımın kullanımı yaygınlaşmıştır. Yazılım, güncellemelerle ARM, PIC, AVR gibi yaygın kullanılan mikrodenetleyici ailelerini ve çeşitli elektronik bileşenleri desteklemektedir [1].

Proteus Design Suite, birbiriyle entegre çalışan ana modüllerden meydana gelir.

• Proteus ISIS (Intelligent Schematic Input System): Devre şemalarının çizildiği modüldür. Kütüphanede bulunan elektronik bileşenler kullanılarak bağlantılar gerçekleştirilir. Simülasyon işlemleri bu arayüz üzerinden başlatılır ve kontrol edilir [2].
• Proteus ARES (Advanced Routing and Editing Software): ISIS üzerinde çizilen şemaların Baskı Devre Kartı (PCB) tasarımına aktarıldığı modüldür. Bileşen yerleşimi, yolların çizilmesi ve kartın 3 boyutlu (3D) modelinin oluşturulması gibi işlemler bu modülde yapılır. Tasarım tamamlandığında, üretim için gerekli olan Gerber gibi endüstri standardı dosyalar üretilir [3].
• VSM (Virtual System Modelling): Yazılımın temel özelliklerinden biridir. VSM, mikrodenetleyici modeline derlenmiş yazılım kodunun (.HEX veya .ELF formatında) yüklenerek devrenin çalışmasının simüle edilmesini sağlar. Bu sayede, mikrodenetleyici ve bağlı olduğu çevresel birimler arasındaki etkileşim incelenebilir. Bu yöntem, gömülü sistem geliştirme süreçlerinde kullanılır [4].

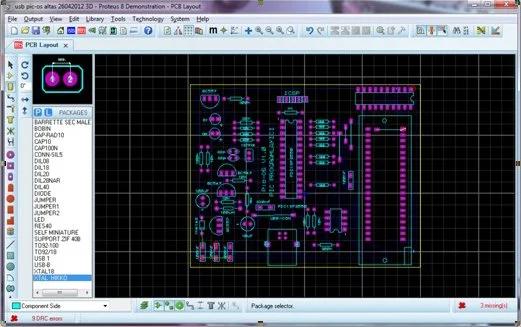

Proteus Ares PCB Tasarım Ekranı (Görsel Kaynağı: Proteus Resmi Sitesi labcenter.com)

Proteus, elektronik tasarım ve test süreçlerine yönelik çeşitli yetenekler sunar.

• Mikrodenetleyici Simülasyonu: Microchip PIC, Atmel AVR, ARM Cortex-M serisi, 8051 ve Texas Instruments MSP430 gibi mikrodenetleyici ailelerini destekler. Kod üzerinde hata ayıklama (debugging) işlemleri sanal ortamda yapılabilir.
• Karmaşık Devre Simülasyonu: SPICE simülasyon motoru aracılığıyla analog, dijital ve karma modlu devrelerin analizini yapar. Sanal osiloskop, mantık analizörü ve sinyal jeneratörü gibi ölçüm aletleri ile devre davranışları izlenebilir.
• PCB Tasarımı: Çok katmanlı PCB tasarımını destekler. Tasarım kuralları denetimi (DRC), güç düzlemleri ve 3D görselleştirme gibi işlevler içerir.
• Kütüphane Desteği: Kurulumla birlikte çeşitli elektronik bileşenler içeren bir kütüphane sunar. Kullanıcıların kendi bileşenlerini oluşturmasına veya dış kaynaklardan yeni modeller eklemesine olanak tanır.

• Eğitim: Dünya genelindeki eğitim kurumlarında elektronik ve gömülü sistemler derslerinde bir öğretim aracı olarak kullanılmaktadır. Fiziksel bileşen maliyeti ve hasar riski olmadan devrelerin test edilmesini sağlaması, eğitimdeki kullanım nedenlerindendir [5].
• Profesyonel Prototipleme: Endüstride, ürün geliştirme sürecinin prototipleme aşamasında kullanılır. Yazılımın donanım üzerindeki etkilerini önceden simüle etmek, tasarım doğrulamasına ve olası hataların erken tespitiyle maliyet ve zaman tasarrufuna katkıda bulunur.
• Hobi ve Maker Projeleri: Hobi elektroniği ve maker projelerinde bir test ve doğrulama aracı olarak kullanılır. Fikirlerin ve tasarımların, fiziksel olarak üretilmeden önce fizibilitesinin test edilmesine olanak verir.
