Rijit cisim dengesi, deformasyonun ihmal edildiği, yani şekil değiştirmeyen cisimlerin, üzerine etki eden kuvvetler ve momentler sonucunda sabit konumda kalma durumudur. Mekanikte rijit cisim; parçacıklardan oluştuğu varsayılan ancak bu parçacıklar arasında görece hareketin olmadığı, dolayısıyla bütün halde hareket ettiği kabul edilen bir nesnedir. Denge hâli, cismin herhangi bir translasyon (ötelenme) ya da rotasyon (dönme) hareketi yapmamasıyla tanımlanır. Bu durumun gerçekleşmesi için, hem cismin üzerine etki eden dış kuvvetlerin toplamı hem de bu kuvvetlerin belirli bir noktaya göre momentleri sıfır olmalıdır.

Kuvvet ve Moment Dengesi Koşulları

Rijit bir cismin dengede olabilmesi için iki temel vektörel denge koşulunun sağlanması gerekmektedir. Birinci koşul, cismin üzerine etki eden tüm dış kuvvetlerin vektörel toplamının sıfıra eşit olmasıdır. Bu, cismin translasyonel denge hâlinde olduğunu gösterir. İkinci koşul ise, bu kuvvetlerin herhangi bir referans noktasına göre momentlerinin toplamının sıfır olmasıdır. Bu da cismin dönme hareketi yapmadığını, yani rotasyonel dengede olduğunu ifade eder.

Serbest Cisim Diyagramı ve Önemi

Denge problemlerinin doğru bir şekilde çözülebilmesi için, analiz edilecek cismin serbest cisim diyagramının (SCD) dikkatli biçimde çizilmesi gerekir. SCD, cismi çevresinden soyutlayarak üzerine etki eden tüm kuvvet ve momentlerin vektörel olarak gösterildiği bir diyagramdır. Bu diyagramda uygulanan dış kuvvetler, temas kuvvetleri (mesnet tepkileri) ve ağırlık gibi yükler detaylı şekilde yer alır. Kuvvetlerin yönü, doğrultusu ve büyüklüğü mümkün olduğunca kesin biçimde belirtilmelidir. Ayrıca, bilinmeyen kuvvetler vektör bileşenleriyle ifade edilir ve koordinat sistemi gösterilir.

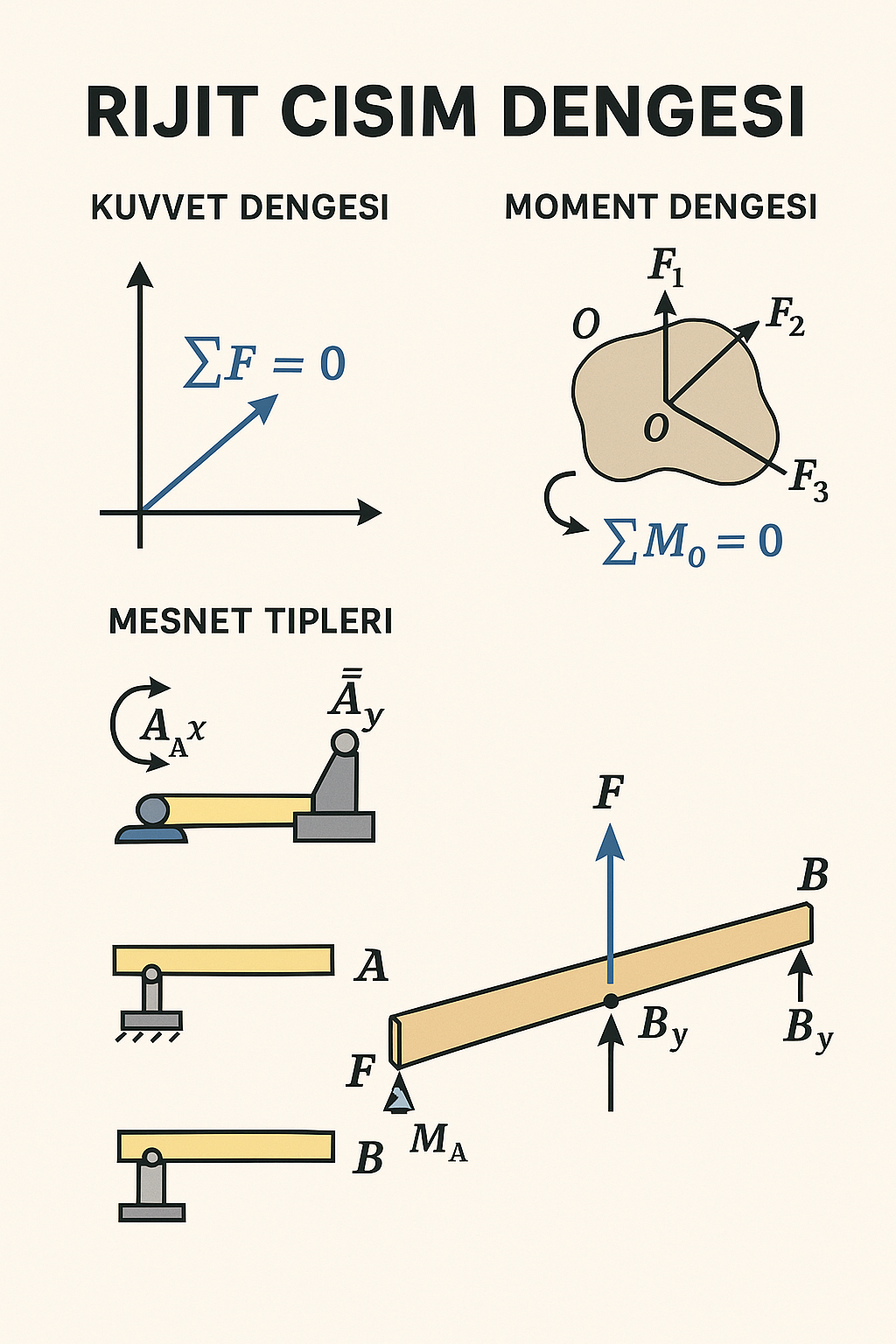

^{Rijit Cisim Dengesi (Yapay zeka ile üretilmiştir.)}

Mesnet Tipleri ve Tepki Kuvvetleri

Rijit cisimler, hareketlerini kısıtlayan mesnetlerle çevresine bağlanır. Mesnetlerin türüne göre cisme uyguladıkları tepkiler farklılık gösterir. Örneğin, bir kayıcı mesnet (roller) yalnızca bir doğrultuda tepki kuvveti üretir. Sabit mesnet (pim) ise iki doğrultuda kuvvet uygular, fakat moment aktarmaz. Ankastre mesnet (sabit gömme) hem iki kuvvet bileşeni hem de bir moment uygular. Bu mesnet tepkileri, cisme uygulanan kuvvetlerin etkilerini dengelemek üzere ortaya çıkar. Sistem düzlemde ise maksimum üç, uzayda ise altı bilinmeyen tepki kuvveti olabilir.

Statikçe Belirlilik, Belirsizlik ve Oynaklık

Rijit cisim denge analizinde sistemin bağlılık durumu önemlidir. Eğer denklem sayısı bilinmeyen sayısına eşitse sistem statikçe belirli (izostatik) olarak adlandırılır ve yalnızca statik denge denklemleriyle çözülebilir. Ancak sistemde gereğinden fazla mesnet varsa ve bilinmeyen sayısı denge denkleminden fazla ise sistem statikçe belirsiz (hiperstatik) olur. Bu durumda deformasyon esaslı ek denklemler gereklidir. Diğer yandan, eğer sistemde mesnet yetersizse ya da uygunsuz yerleştirilmişse sistem oynak (kararsız) olur ve denge sağlanamaz.

İki ve Üç Kuvvetli Elemanlar

Denge analizlerinde bazı yapı elemanları yalnızca iki veya üç kuvvetin etkisi altında olabilir. İki kuvvetli bir eleman, yalnızca iki noktadan kuvvet alıyor ve moment taşımıyorsa, bu kuvvetlerin eşit büyüklükte, ters yönde ve aynı doğrultuda olması gerekir. Bu özellik, çubuk benzeri yapıların analizinde önemli kolaylık sağlar. Üç kuvvetli bir elemanda ise üç kuvvet aynı noktadan geçmeli veya paralel olmalıdır. Aksi takdirde denge sağlanamaz. Bu tür elemanlar, karmaşık sistemlerin sadeleştirilmesinde büyük avantaj sağlar.

Uygulamalar ve Örnek Sistemler

Rijit cisim dengesi; kiriş sistemleri, çerçeveler, makineler, vinçler, köprüler, iskeleler gibi çok sayıda mühendislik yapısının analizinde kullanılır. Örneğin, bir kirişin farklı noktalardan mesnetlerle tutturulmuş olması durumunda, üzerine etkiyen yükler ve bu yüklerin konumları dikkate alınarak serbest cisim diyagramı çizilir ve tepkiler hesaplanır. Gerber kirişleri, çok parçalı sistemler ve mafsallı bağlantılar gibi daha gelişmiş sistemlerde de rijit cisim dengesi prensipleri kullanılarak çözüm yapılır.

Rijit cisim dengesi, mühendislik mekaniklerinin en temel konularından biridir. Gerek statik yapılar gerekse hareketli makineler, bu denge kurallarına uygun olarak tasarlanır. Kuvvetlerin ve momentlerin dengede olması; güvenli, işlevsel ve uzun ömürlü yapılar için vazgeçilmezdir. Serbest cisim diyagramlarının doğru çizimi, mesnet tiplerinin uygun seçimi ve denge denklemlerinin doğru uygulanması, başarılı mühendislik çözümlerinin temel taşlarıdır.Rijit cisim dengesi, deformasyonun ihmal edildiği, yani şekil değiştirmeyen cisimlerin, üzerine etki eden kuvvetler ve momentler sonucunda sabit konumda kalma durumudur. Mekanikte rijit cisim; parçacıklardan oluştuğu varsayılan ancak bu parçacıklar arasında görece hareketin olmadığı, dolayısıyla bütün halde hareket ettiği kabul edilen bir nesnedir. Denge hâli, cismin herhangi bir translasyon (ötelenme) ya da rotasyon (dönme) hareketi yapmamasıyla tanımlanır. Bu durumun gerçekleşmesi için, hem cismin üzerine etki eden dış kuvvetlerin toplamı hem de bu kuvvetlerin belirli bir noktaya göre momentleri sıfır olmalıdır.
