RS-485, TIA/EIA-485 standardı olarak da bilinen, diferansiyel sinyalleşme kullanan ve çok noktalı (multi-drop) haberleşmeye izin veren bir seri iletişim standardıdır. Genellikle endüstriyel otomasyon, bina otomasyonu ve veri toplama sistemlerinde kullanılır.

Tarihçe ve Standartlaşma

RS-485 standardı, 1983 yılında EIA (Electronic Industries Alliance) tarafından tanımlanmıştır. Standart, RS-422 protokolü üzerine geliştirilmiş olup, çok sayıda cihazın aynı veri hattını paylaşmasına imkân tanıyan bir yapı sunar. Standart günümüzde TIA/EIA-485-A adıyla anılmaktadır.

Teknik Özellikler

Fiziksel Katman

• Sinyalleşme Türü: Diferansiyel (balanced)
• Kablo: Genellikle bükümlü çift (twisted pair)
• Bağlantı Topolojisi: Bus (omurga) yapısı
• Maksimum Cihaz Sayısı: 32 verici ve 32 alıcı (standart), gelişmiş sürücülerle daha fazlası
• Kablo Uzunluğu: 1200 metreye kadar (data hızına bağlı olarak)

Elektriksel Özellikler

• Gerilim Seviyesi: Tipik ±5V
• Veri Hızı: Maksimum 10 Mbps (kablo uzunluğuna göre değişken)
• İletim Türü: Yarı-dupleks (tek kablo hattı üzerinde çift yönlü ama aynı anda değil) veya tam-dupleks (iki kablo hattı ile eş zamanlı çift yönlü)

Kullanım Alanları

• Endüstriyel Otomasyon: PLC'ler, motor sürücüler, sensörler
• Bina Otomasyonu: HVAC sistemleri, akıllı sayaçlar, yangın alarm sistemleri
• Veri Toplama Sistemleri: SCADA, MODBUS RTU haberleşmesi
• Ulaşım ve Enerji Sektörü: Raylı sistemler, trafo merkezleri

İletişim Protokolleri ile İlişkisi

RS-485 sadece fiziksel katmanı tanımlar. Üzerinde çalışan protokoller uygulama ihtiyacına göre değişir. En yaygın protokoller:

• MODBUS RTU
• Profibus DP
• BACnet MS/TP
• DMX512 (ışık kontrol sistemleri için)

Tasarımda Dikkat Edilmesi Gerekenler

Hat sonlandırma direnci (terminator) yansıma engellemek için iki uçta 120 ohm olmalıdır. Biasing Dirençleri hattın boşta kaldığında tanımsız olmaması için kullanılır. Topraklama ve Ekranlama EMI'ye karşı koruma sağlar. Yıldız Topoloji Bus tipi topoloji dışında kullanılmamalıdır

Avantajlar ve Dezavantajlar

Avantajlar

• Uzun mesafeli iletişime uygundur.
• Gürültüye karşı dirençlidir.
• Aynı hat üzerinde çoklu cihaz desteği.
• Düşük maliyetli uygulamalar için uygundur.

Dezavantajlar

• Karmaşık topolojilerde dikkatli tasarım gerekir.
• Yüksek veri hızlarında mesafe kısıtlaması.
• Protokolü kendiniz tanımlamalısınız; standart bir uygulama protokolü yoktur.

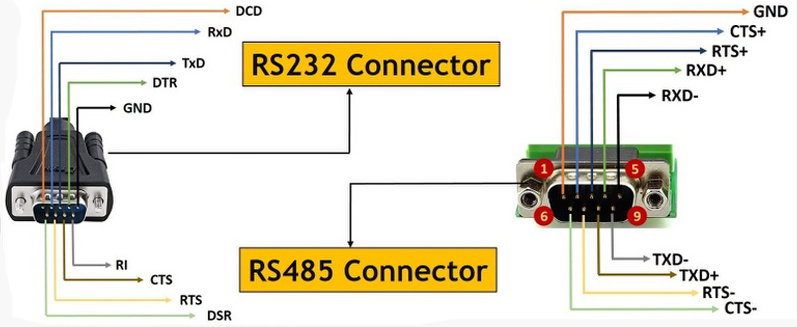

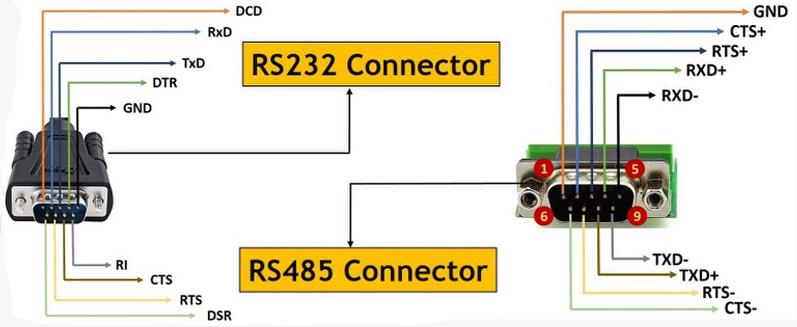

^{RS232 ve RS485 Konektör Pinleri (Direnç Net)}
