BUS (Veri Yolu)

Veri yolu (İng. bus), bilgisayar sistemlerinde işlemci, bellek, giriş-çıkış birimleri gibi bileşenler arasında veri, adres ve kontrol sinyallerinin iletimini sağlayan temel iletişim altyapısıdır. Bu yollar, dijital sistemde veri akışını yöneten elektriksel iletim hatlarından oluşur ve bilgisayarın iç donanım mimarisi içerisinde merkezi bir role sahiptir. Bilgisayarın işlemci performansı, veri işleme hızı ve çevresel aygıtlarla etkileşimi büyük ölçüde veri yolu mimarisi ve kapasitesiyle doğru orantılıdır.

Veri yolları, genellikle anakart üzerinde yer alan ince metal yollar (çoğunlukla bakır) şeklinde fiziksel olarak bulunur. Veri yolları, sadece veri taşımakla kalmaz; aynı zamanda bellek adres bilgisi ve kontrol sinyalleri gibi bilgilerin de iletiminde kullanılır. Bu yönüyle veri yolu sistemi, hem verinin hem de komutların bilgisayar bileşenleri arasında koordineli şekilde dolaşımını sağlar.

Veri yolları, ilettikleri bilgi türüne göre üç temel kategoriye ayrılır:

• Veri Yolu (Data Bus): İşlemci ile bellek veya giriş/çıkış aygıtları arasında veri taşır. Bu yol üzerinden 1’ler ve 0’lardan oluşan ikili bilgi gönderilir. Veri yolu genişliği, kaç bitlik verinin aynı anda taşınabileceğini belirler. Örneğin, 32-bit veri yolu aynı anda 4 bayt veri taşıyabilirken, 64-bit veri yolu 8 bayt veri iletebilir. Genişlik arttıkça sistemin bant genişliği artar ve veri aktarım kapasitesi yükselir.
• Adres Yolu (Address Bus): İşlemcinin, veriyi göndereceği veya alacağı fiziksel bellek adresini belirtmek için kullanılır. Adres yolu yalnızca tek yönlü çalışır ve işlemciden belleğe yöneliktir. Örneğin 32-bitlik bir adres yolu, işlemcinin teorik olarak 2³² = 4,294,967,296 farklı adresi (4 GB) doğrudan adreslemesini sağlar.
• Kontrol Yolu (Control Bus): İşlemci ile diğer bileşenler arasındaki veri ve adres yollarının nasıl kullanılacağını belirleyen kontrol sinyallerini iletir. Bu sinyaller arasında okuma/yazma komutları, kesme istekleri, veri hazır bildirimi gibi sinyaller bulunur. Kontrol yolu, sistem bileşenleri arasında koordinasyon sağlar.

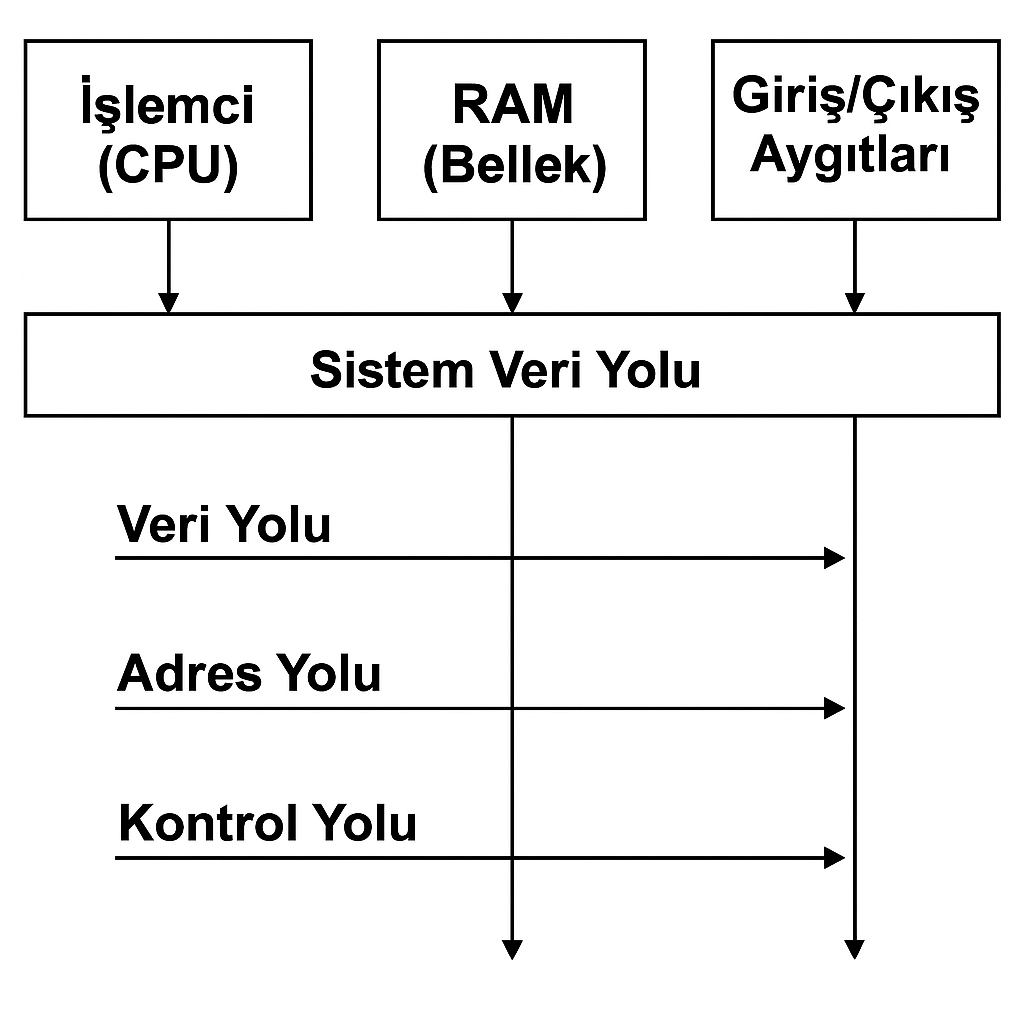

^{Bus yapısı (Yapay zeka tarafından olusturulmustur)}

Veri yollarının sistemde nasıl konumlandığı ve bileşenlerle nasıl iletişim kurduğu, veri yolu yapısına göre değişir. Başlıca iki ana yapı mevcuttur:

Tüm donanım bileşenlerinin (işlemci, RAM, I/O birimleri) tek bir ortak veri yolu üzerinden iletişim kurduğu yapıdır. Donanım maliyeti düşüktür ve tasarımı sadedir. Ancak tek hat üzerinden tüm bileşenler iletişim kurduğundan, veri trafiği yoğunluğu yaşanabilir ve bant genişliği kısıtlaması nedeniyle sistemin genel performansı olumsuz etkilenebilir.

Bellek, işlemci ve I/O cihazları arasında ayrı veri yolları tanımlanarak paralel iletişim olanağı sunan yapıdır. Örneğin, ön veri yolu (front-side bus) işlemci ile bellek arasında, arka veri yolu (back-side bus) işlemci ile L2 önbellek arasında kullanılabilir. Bu yapı, daha karmaşık olmasına rağmen yüksek performanslı sistemlerde tercih edilir, çünkü veri iletimi gecikmeleri minimize edilir.

Sistem veri yolu, bilgisayarın en temel iletişim omurgasıdır. Bu yapı, işlemci, ana bellek ve giriş/çıkış birimleri arasındaki tüm veri, adres ve kontrol sinyallerinin taşındığı yoldur. Genellikle üç temel bileşenden oluşur: veri yolu, adres yolu ve kontrol yolu. Sistem veri yolu, bir bilgisayarın donanım mimarisinde merkezi bir rol üstlenir. Verimli bir sistem veri yolu yapısı, işlemcinin komut işleme hızı, bellek erişim süresi ve genel sistem tepkiselliği açısından belirleyicidir.

• Veri Yolu Genişliği: Aynı anda iletilebilecek veri miktarını belirler. Örneğin 64-bit veri yolu, 8 baytlık veri bloklarının tek bir saat döngüsünde iletimine olanak sağlar.
• Adres Yolu Genişliği: İşlemcinin adresleyebileceği maksimum bellek alanını belirler. 64-bit adres yolu teorik olarak 2⁶⁴ bayta kadar belleği adresleyebilir.
• Saat Hızı (Clock Speed): Veri yolundaki sinyallerin saniyede kaç kez iletilebileceğini gösterir. Yüksek saat hızları, daha fazla veri iletimi anlamına gelir.

Veri yolları, teknolojik gelişmelere paralel olarak evrimleşmiş ve daha yüksek bant genişliği, hız ve uyumluluk sağlayan yeni standartlar ortaya çıkmıştır:

• ISA (Industry Standard Architecture): 1980’lerde IBM PC’lerde kullanılan, 8 veya 16-bit veri yolu genişliğine sahip, düşük hızlı bir standarttır. Dakikada sadece birkaç MB veri transferi yapabilir.
• PCI (Peripheral Component Interconnect): 1990’larda yaygınlaşmıştır. 32-bit veya 64-bit genişlikte olabilir ve tak-çalıştır (Plug & Play) özelliğiyle dikkat çeker.
• AGP (Accelerated Graphics Port): Grafik kartları için geliştirilmiş özel bir veri yolu türüdür. Belleğe doğrudan erişim sunar ve ekran kartı performansını artırır.
• PCI Express (PCIe): Günümüzde modern anakartlarda standart olan veri yolu mimarisidir. Seri iletişim teknolojisine dayanır ve x1, x4, x8, x16 gibi farklı bant genişliği seçenekleri sunar. Her hat (lane), bağımsız veri transferi gerçekleştirebilir. Örneğin x16 PCIe 4.0 yuvası, saniyede yaklaşık 32 GB veri aktarabilir.
• USB (Universal Serial Bus): Harici cihazlarla hızlı veri iletişimi sağlamak için kullanılan bir veri yolu türüdür. USB 3.2, USB 4.0 gibi versiyonlarıyla günümüzde 40 Gbps üzeri veri transfer hızları sunar.

Günümüzde veri yolları, yalnızca işlemci-bellek iletişimiyle sınırlı değildir. Grafik kartları (GPU), NVMe SSD'ler, yapay zeka hızlandırıcı kartlar, ağ kartları ve çeşitli özel donanımlar da yüksek hızlı veri yolları üzerinden işlemciyle senkronize çalışmaktadır. Özellikle PCIe 5.0 ve CXL (Compute Express Link) gibi yeni nesil bus teknolojileri, veri merkezi mimarilerinde bellek paylaşımı, düşük gecikme ve yüksek aktarım kapasitesi sunarak bilgi işlemde devrim yaratmaktadır.
