Transistörler, modern elektroniğin temel yapı taşlarından olup, elektrik sinyallerini kontrol ve amplifiye eden veya anahtarlayan yarı iletken cihazlardır. Genellikle silikon veya germanyum gibi malzemelerden üretilir ve üç ana terminalden oluşurlar.
1. Yayıcı (Emitter): Elektronların kaynağıdır ve genellikle yüksek oranda katkılanmış bir bölgedir.
2. Baz (Base): Emetör ve kolektör arasındaki akışın kontrol edildiği, ince ve hafif katkılanmış bir katmandır.
3. Kolektör (Collector): Emetörden gelen elektronları toplayan, emetörden daha büyük ve orta derecede katkılanmış bir bölgedir.
Çalışma Prensibi
Transistörün çalışması, yukarıda bahsedilen terminaller arasındaki bağlantılara ve uygulanan gerilimlere bağlıdır. Örneğin, NPN tipi bir transistördeki bölgeler ve buna bağlı çalışma prensibi şöyledir:
1. Aktif Bölge: Yayıcı-baz jonksiyonu doğru yönde, baz-kolektör jonksiyonu ise ters yönde polarize edilir. Bu durumda, yayıcıdan yayılan elektronlar baza ulaşır ve baz üzerinden küçük bir akım (Ib) akar. Bu küçük akım, kolektör-yayıcı arasındaki daha büyük bir akımı (Ic) kontrol eder. Yani, küçük bir baz akımı, transistörün iletimini sağlar ve büyük bir kolektör akımını kontrol eder.
2. Kesim Bölgesi: Baz akımı sıfır olduğunda, emetör ve kolektör arasındaki akım akışı durur ve transistör "kapalı" konumdadır.
3. Doyum Bölgesi: Baz akımı yeterince yüksek olduğunda, transistör tamamen iletime geçer ve emetör-kolektör arasındaki direnç minimuma iner. Bu durumda transistör "açık" konumdadır.
Transistörler, bu çalışma bölgeleri sayesinde hem anahtar (switch) hem de yükselteç (amplifikatör) olarak kullanılabilirler. Özellikle dijital elektronik devrelerde anahtar olarak, analog devrelerde ise sinyal yükseltici olarak yaygın bir şekilde kullanılırlar.
Transistörlerin Amacı
Transistörler, temelde iki ana işlevi yerine getirirler.
1. Anahtar (Switch): Transistör, bir devrede akımın geçişini açıp kapatarak dijital sinyallerin (0 ve 1) temsil edilmesini sağlar. Bu özellik, bilgisayarların ve dijital cihazların temel çalışma prensibini oluşturur.
2. Amplifikatör (Amplifier): Zayıf elektrik sinyallerini daha güçlü sinyallere dönüştürürler. Örneğin mikrofonlardan gelen düşük seviyeli ses sinyallerinin hoparlörler tarafından duyulabilir seviyelere yükseltilmesini sağlar.
Transistörler, çalışma prensiplerine ve yapısal özelliklerine göre farklı türlere ayrılır. En yaygın transistör türlerinden biri, metal-oksit-yarı iletken alan etkili transistör (MOSFET) olup, bilgisayarlar, akıllı telefonlar ve televizyonlar gibi birçok elektronik cihazda yaygın olarak kullanılır.
Günümüzde Transistörler
Transistörlerin icadı, elektronik cihazların boyutlarının küçülmesine ve performanslarının artmasına olanak tanıyarak teknoloji dünyasında devrim yaratmıştır. Günümüzde, milyarlarca transistör, mikroişlemciler ve bellek yongaları gibi entegre devrelerde bir araya getirilerek, modern elektronik cihazların temelini oluşturur. Transistörlerin bu çok yönlü kullanımı, onları elektronik mühendisliğinin vazgeçilmez bir parçası haline getirmiştir.

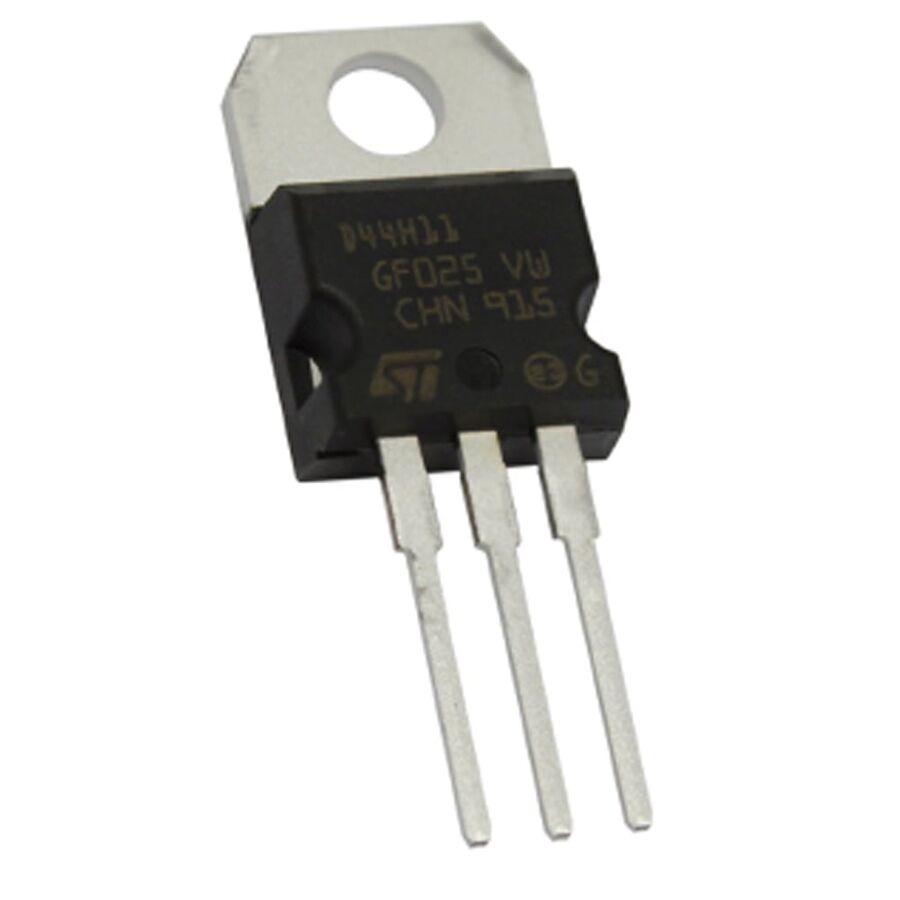

Transistör Resmi - direncnet
