General Electric F110 Turbofan Motoru

General Electric F110 Turbofan Motoru, düşük bypass oranına sahip, çift şaftlı, art yakıcı (afterburner) ünitesi ile yüksek itki üretme kapasitesine sahip yüksek performanslı bir dördüncü nesil turbofan motordur. Dayanıklılık, güvenilirlik ve gelişmiş motor kontrol sistemleriyle optimize edilen motor, 131.2 kN'ye kadar itki üretebilmekte ve uzun bakım aralıkları sunmaktadır.

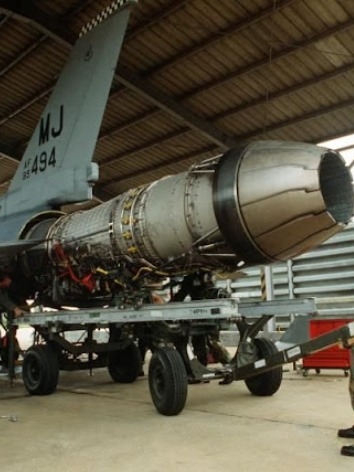

F110 Motoru (StandardAero)

Gelişim Süreci

F110 motorunun kökeni, 1970’li yılların sonlarında ABD Hava Kuvvetleri tarafından başlatılan "Alternate Fighter Engine (AFE)" programına dayanmaktadır. Bu program, Pratt & Whitney F100 motorlarının operasyonel sorunlarını aşmak ve daha dayanıklı, güvenilir, maliyet etkin bir alternatif üretmek amacıyla başlatılmıştır. General Electric, B-1B bombardıman uçaklarında kullanılan F101 motorunu temel alarak F110 motorunu geliştirmiştir. F110, F101 motorunun çekirdeğine yeni bir fan, geliştirilmiş bir art yakıcı bölümü ve ayarlanabilir çıkış nozulu eklenerek oluşturulmuştur​.

Yapısal Özellikler ve Sistemler

F110-GE-129, üç kademeli fan, dokuz kademeli yüksek basınç kompresörü, tek kademeli yüksek basınç türbini ve iki kademeli düşük basınç türbininden oluşur. Motorun art yakıcı bölümü ve çıkış nozulu ayarlanabilir yapıdadır. Fan ve kompresörlerdeki kanatçıkların yönü, motor devrine ve sıcaklığa bağlı olarak elektromekanik sistemle kontrol edilir​.

Temel Teknik Özellikler

• Maksimum itki (art yakıcı açık): 131.2 kN
• Maksimum itki (art yakıcı kapalı): 76.3 kN
• Bypass oranı: 0.76
• Hava akış hızı: 124.7 kg/s
• Toplam sıkıştırma oranı: 30.7
• Spesifik yakıt tüketimi (maksimum mod): 0.067 kg/N·h
• Spesifik yakıt tüketimi (art yakıcı mod): 0.186 kg/N·h
• Maksimum gaz sıcaklığı (türbin öncesi): 1396°C
• Ağırlık (kuru): 1805 kg
• İtki/ağırlık oranı: 7.09​

F110 Motoru Kesit Görünümü (

Malzeme Teknolojisi

Motor bileşenleri yüksek sıcaklığa ve stres koşullarına dayanacak şekilde çeşitli nikel, kobalt ve titanyum alaşımlarından üretilmiştir. Yüksek basınç türbin rotorları “Rene 125”, düşük basınç türbin statoru “Rene 95” ve art yakıcı bölümleri “IN625” alaşımı kullanılarak imal edilmiştir. Bu alaşımlar yüksek mekanik dayanım ve ısı direnci sağlamaktadır​.

Kontrol ve Destek Sistemleri

Motor, dijital elektronik kontrol (DEC), art yakıcı kontrol (AFC) ve hidromekanik kontrol (MEC) sistemlerinden oluşan çok katmanlı bir yakıt düzenleme sistemine sahiptir. Ana kontrol modları arasında birincil (PRI), ikincil (SEC), hibrit (HYB) ve değişken stator kanat açılı hibrit (HYB VSV) modları yer alır. Bu sistem, motorun farklı senaryolarda güvenli ve optimize çalışmasını sağlar​.

Yağlama ve Başlatma Sistemleri

F110-GE-129 motoru, sentetik yağ bazlı bir sistemle çalışır ve motor rulmanlarını, dişlileri ve kontrol sistemlerini hem yağlar hem de soğutur. Başlatma sistemi, hem yerde hem de uçuş sırasında otomatik motor çalıştırmayı sağlar ve motor kompresöründeki dengesizlik durumlarında yeniden başlatma işlevi görür​.

Dayanıklılık ve Bakım

Motor, yaklaşık 6000 TAC (Takeoff and Climb) döngüsüne kadar planlı bakım gerektirmeyecek şekilde tasarlanmış olup, bu da bakım aralıklarında %40’a varan bir azalma anlamına gelir. EMS (Engine Monitoring System) adlı motor izleme sistemi ile çalışma parametreleri gerçek zamanlı izlenebilir, böylece arıza öncesi uyarı verilebilir ve bakım etkinliği artırılabilir.

Soğutma ve Buzlanma Önleme Sistemleri

F110-GE-129 motoru, fan giriş kılavuz kanatlarının ve giriş konisinin buzlanmasını önlemek amacıyla yüksek basınç kompresörünün beşinci kademesinden alınan sıcak hava ile çalışan bir buzlanma önleyici sisteme sahiptir. Bu sistem, otomatik, açık ve kapalı olmak üzere üç farklı çalışma moduna sahiptir. Bu uygulama, yüksek irtifa ve düşük sıcaklık koşullarında motorun güvenli çalışmasına katkı sağlar​.

Art Yakıcı ve Çıkış Nozulu

Art yakıcı bölümü, üç halka tipi alev dengeleyiciye sahiptir ve 201 yakıt nozulu ile beslenir. Yakıt-hava karışımının ateşlenmesi tek bir ateşleyici ile gerçekleştirilir. Art yakıcı yapısında kullanılan “IN625” nikel alaşımı, yüksek sıcaklık dayanımı açısından kritik öneme sahiptir. Motor çıkışında ise tüm modlarda programlanabilir, Laval tipi süpersonik bir çıkış nozulu bulunur. Bu nozullar, ayrı kontrol programlarıyla hem boğum çapını hem de çıkış çapını bağımsız şekilde ayarlayabilir. Bu yapı, uçuş performansının farklı irtifa ve hız koşullarında optimize edilmesini sağlar​.

Yardımcı Birim Sürücü Sistemi ve Donanım Kabini

F110-GE-129 motoru, yüksek basınç kompresör milinden aldığı torku, geçiş dişli kutusu üzerinden hem motorun kendi yardımcı sistemlerine hem de uçağın sistemlerine aktarır. Bu sistem; jeneratörler, yakıt pompaları, hidrolik pompalar ve hava marş motoru gibi birimlerin çalışmasını sağlar. Yardımcı güç üniteleri motor dış gövdesinin altına monte edilmiştir​.

Motor Yağ Sistemi

Motorun yağ sistemi; rulmanları yağlamak ve soğutmak, çıkış nozulu kontrol hidrolik pompasına basınçlı yağ sağlamak ve donanım kutusundaki dişlileri yağlamak amacıyla tasarlanmıştır. Kullanılan yağ türü, NATO O-148 ya da ABD Hava Kuvvetleri standardı MIL-L-7808 sentetik yağıdır. Yağ sistemi, motorun tüm kritik bileşenlerine sürekli akış sağlayacak şekilde yapılandırılmıştır​.

Elektronik Kontrol ve Emniyet Sistemleri

Motor kontrol sistemi, elektronik ve hidromekanik kontrol alt sistemlerinden oluşur. Normal uçuş şartlarında DEC birimi, motor komutlarını işleyerek ilgili kontrol ünitelerine aktarır. Arıza halinde kontrol, SEC (ikincil) moduna geçerek hidromekanik birim tarafından yürütülür. HYB ve HYB VSV modları ise, elektronik ve hidromekanik kontrol sistemlerinin birlikte devrede olduğu geçiş modlarıdır. Bu çok katmanlı sistem, motorun tek motorlu savaş uçaklarında emniyetli çalışmasını sağlamak için tasarlanmıştır​.

Dayanıklılık ve Test Verileri

F110-GE-129’un dayanıklılığı, F-16 ve F-14 gibi çeşitli platformlarda yapılan uçuş ve yer testleriyle doğrulanmıştır. Motor, 5000'in üzerinde TAC çevrimine maruz bırakılarak yüksek sıcaklık, çevrimsel yük ve operasyonel zorlayıcı koşullarda test edilmiştir. Özellikle sıcak bölüm bileşenlerinde belirgin bir yıpranma gözlenmemiş, bu durum motorun öngörülen servis ömrüne ulaşabileceğini göstermiştir. Testlerde motorun yüksek çevrim sayısı sonrası dahi 270 lb/s (122.4 kg/s) hava akışı, düşük bozulma oranı ve sabit performans değerlerini koruduğu görülmüştür.

Uçuş Testleri ve Platform Uyumluluğu

F110 motoru, ilk kez 1980 yılında bir F-16 üzerinde uçuş testlerine tabi tutulmuştur. Bu testler kapsamında motor, geniş bir irtifa ve hız aralığında, çeşitli gaz kolu hareketleriyle sınanmış ve duraksama (stall) ya da alev sönmesi (flameout) gibi sorunlar yaşanmamıştır. Uçuş testlerinde art yakıcı tutuşturma sisteminin güvenilirliği, özellikle motorun “Light Off Detector” (LOD) ile donatılması sayesinde yüksek bulunmuştur. Bu sensör, art yakıcı alevinin oluşumunu doğrulamadığı sürece yüksek miktarda yakıt enjeksiyonuna izin vermez ve bu sayede olası “sert” tutuşturmalara bağlı fan durmalarını (stall) önler​.

F110-GE-100 ve sonrasında F110-GE-129, F-16 dışında F-14 ve F-15 platformlarında da kapsamlı uçuş testlerinden geçirilmiştir. F-14 testlerinde motorun daha yüksek hava akışı ve itki kapasitesi, TF30 motoruna kıyasla performans artışı sağlamıştır. F-15 için yapılan tasarım iyileştirmelerinde ise motorun çapı yaklaşık 1.25 inç azaltılmış ve kontrol/aksesuar sistemleri yeniden paketlenerek F-15 gövde yapısına uyum sağlanmıştır. Bu sayede ortak platform kullanımı hedeflenmiştir​.

Yapısal Güvenlik ve Dayanıklılık Programı (ENSIP)

F110 motoru, ABD Hava Kuvvetleri'nin “Engine Structural Integrity Program” (ENSIP) kapsamında geliştirilmiştir. ENSIP, motorun mekanik sağlamlığını sağlamak amacıyla belirli analiz, komponent ve motor testlerini içerir. F110, F101 motorunun çekirdeğini kullandığı için bu programın temeli F101 ENSIP’e dayanmaktadır. Özellikle yüksek sıcaklık ve çevrimsel yük altında çalışan türbin diskleri, bu program kapsamında yeniden değerlendirilmiş ve dayanıklılık ömrünü sağlamak üzere kütlesel takviyelerle yeniden tasarlanmıştır​.

Entegre Motor İzleme Sistemi (EMS)

F110-GE-129, dijital motor kontrolüyle entegre çalışan gelişmiş bir Motor İzleme Sistemi’ne (Engine Monitoring System – EMS) sahiptir. EMS; uçuş sırasında motor parametrelerini izler, arıza kodlarını kaydeder, sınır değer aşımlarını tespit eder ve performans eğilimlerini takip eder. EMS sistemi, motor üzerinde bulunan EMS işlemcisi (EMSP), uçakta bulunan EMS bilgisayarı (EMSC) ve verilerin dışa aktarımı için kullanılan Veri Transfer Birimi (DDTU) gibi bileşenlerden oluşur. Sistemin amacı bakım faaliyetlerini veri odaklı hale getirmek, planlı bakım aralıklarını optimize etmek ve beklenmedik arızaların önüne geçmektir​.

Lojistik Uyumluluk ve Bakım Kolaylığı

F110 motoru, F100 ve F101 motorlarıyla yüksek oranda (yaklaşık %81) parça ortaklığına sahiptir. Bu durum, hem bakım ekipmanlarının hem de saha seviyesi destek sistemlerinin büyük ölçüde yeniden kullanımını mümkün kılar. F110’un bakım altyapısı, mevcut F100 destek donanımı ile büyük ölçüde uyumludur. Böylece yeni motorun hizmete alınması, ilave büyük yatırımlar gerektirmeksizin gerçekleştirilebilir. Ayrıca, motorun hat seviyesi bakım süresi ve kişi-saat oranı (MMH/FH), F100 motoruna göre önemli ölçüde düşüktür.
