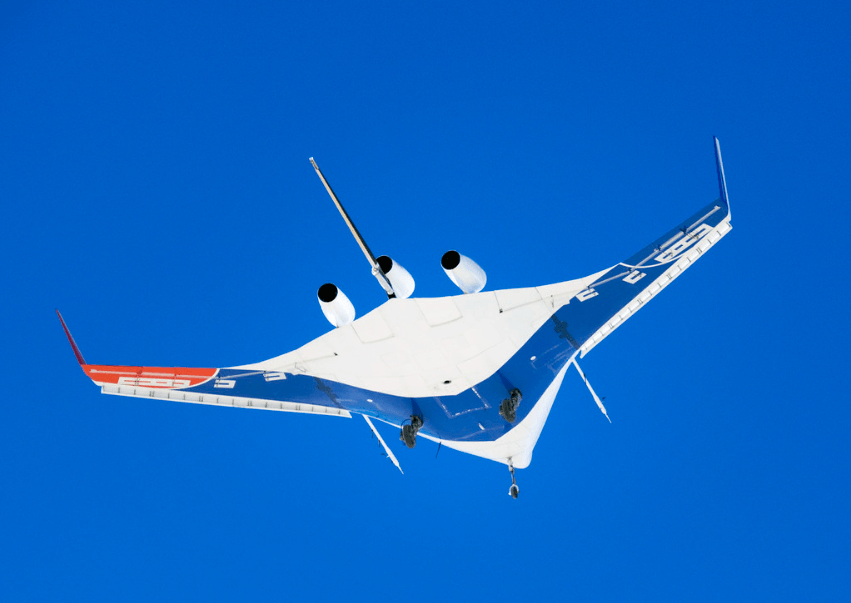

Boeing X-48

Boeing X-48, Boeing Phantom Works, NASA ve Cranfield Aerospace tarafından ortaklaşa geliştirilen, Blended Wing Body (BWB) yani "Birleşik Kanat-Gövde" tasarımını test etmek amacıyla üretilmiş deneysel, insansız hava aracı (İHA) serisidir. X-48 programı, geleceğin sivil ve askeri uçaklarında yakıt verimliliğini artırmak, gürültüyü azaltmak ve aerodinamik performansı iyileştirmek hedefiyle yürütülmüştür. X-48, operasyonel bir uçak olarak değil; aerodinamik, uçuş kontrolü ve yapısal davranışların gerçek uçuş koşullarında incelenmesi amacıyla geliştirilmiştir.

Tasarım ve Geliştirme

Boeing X-48 programı, havacılık dünyasında "boru ve kanat" (tube-and-wing) olarak bilinen tasarımın performans limitlerine ulaşması sonucu Geliştirilmiştir. Programın kökleri, 1990'ların sonunda NASA’nın Gelişmiş Hava Araçları (Advanced Air Vehicles) programına ve McDonnell Douglas'ın (Boeing ile birleşmeden önce) yürüttüğü çalışmalara dayanır.

BWB (Blended Wing Body) Konseptinin Doğuşu

Geleneksel uçak tasarımlarında gövde, kaldırma kuvvetinin üretimine sınırlı katkı sağlamakta olup, aerodinamik sürükleme oluşturan bir bileşen olarak değerlendirilmektedir. X-48'in temelini oluşturan Karma Kanat Gövde mimarisi ise uçağın her noktasını bir kanat profili (airfoil) gibi tasarlayarak yapının tamamının kaldırma kuvveti üreten bir yüzey olarak işlev görmesi sağlanır.

• Aerodinamik Paradigma Şifresi: Klasik uçaklarda gövde ve kanat birleşim yerlerinde (wing-body fairings) türbülans oluşur. X-48'de ise bu geçişler pürüzsüzleştirilerek parazit sürükleme (parasitic drag) %30 oranında azaltılmıştır ^【1】
• İç Hacim Avantajı: Tasarım, geleneksel uçaklara göre çok daha geniş bir iç hacim sunar. Bu durum, askeri amaçlı kullanımda tankların veya mühimmatın, sivil kullanımda ise yolcu kapasitesinin geniş olarak planlanmasına olanak tanır.

İş Birliği ve Geliştirme Ortakları

Proje, birden fazla kurum ve kuruluşun katılımıyla yürütülen uluslararası bir mühendislik konsorsiyumu kapsamında geliştirilmiştir.

• Boeing Phantom Works: Uçağın genel konsept tasarımını ve gelişmiş kontrol algoritmalarını hazırladı.
• NASA Langley Araştırma Merkezi: Rüzgar tüneli testlerini ve uçuş dinamiği analizlerini gerçekleştirdi.
• Cranfield Aerospace (Birleşik Krallık): X-48B ve X-48C prototiplerinin fiziksel üretimini ve uçuş kontrol bilgisayarlarının donanım entegrasyonunu üstlendi.^【2】

Ölçeklendirme ve Prototipleme Stratejisi

Maliyetleri düşürmek ve riski yönetmek amacıyla Boeing, tam ölçekli bir uçak yerine %8,5 oranında ölçeklendirilmiş bir model üzerinde uygulanmasına karar verildi.

• Dinamik Benzerlik: 6,4 metre kanat açıklığına sahip olan bu küçük araç, dinamik olarak tam ölçekli bir dev nakliye uçağıyla aynı karakteristikleri sergileyecek şekilde ağırlık ve yüzey hassasiyetiyle üretilmiştir.
• Malzeme Seçimi: Ağırlığı minimize etmek ve yapısal direnci artırmak amacıyla gövdede gelişmiş karbon fiber kompozit malzemeler kullanılmıştır. Bu, uçağın toplam ağırlığının yaklaşık 230 kg (500 lbs) seviyesinde tutulmasını sağlamıştır.^【3】

Teknik Özellikler ve Varyantlar

X-48 programı, kavramsal bir tasarımdan uçuşa hazır bir teknolojiye dönüşürken üç ana fazdan geçmiştir. Her bir varyant, Karma Kanat Gövde (BWB) konseptinin farklı bir aerodinamik veya operasyonel zorluğunu çözmek üzere optimize edilmiştir.

Fiziksel ve Yapısal Ölçütler

Tüm X-48 varyantları, tam ölçekli bir uçağın %8,5 oranında küçültülmüş kopyalarıdır. Temel geometrik veriler şunlardır:

• Kanat Açıklığı: 6,4 metre (21 feet)
• Ağırlık: Yaklaşık 227 - 230 kg (500 lbs)
• Gövde Malzemesi: İleri teknoloji karbon fiber takviyeli polimer (CFRP) kompozit yapı.
• Maksimum Hız: Yaklaşık 220 km/s (120 knot)
• İrtifa Limiti: 3.000 metre (10.000 feet)

X-48A

Programın başlangıcında planlanan ancak daha sonra test stratejisindeki değişikliklerle sınırlı kalan ilk sürümdür. Temel amacı, BWB geometrisinin düşük hızlardaki temel kaldırma ve sürükleme karakteristiklerini rüzgar tüneli verileriyle karşılaştırmaktı.

X-48B

İlk uçuşunu 2007 yılında gerçekleştiren X-48B varyantı, program kapsamında en yoğun şekilde test edilen ve veri üretilen platformlardan biri olarak kullanılmıştır.

• Konfigürasyon: Gövde arkasına monte edilmiş üç adet JetCat P200 turbojet motoru.
• Teknik Hedef: Bu varyant, uçağın kontrol edilebilirliğinin sınırlarını belirlemek için kullanılmıştır. Özellikle yüksek hücum açısı (High Alpha) denemelerinde uçağın stall (pervane kaybı) anındaki tepkileri incelenmiş ve kuyruksuz bir yapının spin (fırıldak) hareketinden nasıl kurtulacağı test edilmiştir
• Kontrol Yüzeyleri: Kanat firar kenarı boyunca dizilmiş 20 adet bağımsız elevon, uçağın hem yunuslama (pitch) hem de yuvarlanma (roll) hareketlerini koordine eder.

X-48C

2012 yılında uçuş testlerine başlayan X-48C varyantı, BWB konfigürasyonunun gürültü ve emisyon gibi çevresel performans parametrelerinin değerlendirilmesine yönelik testler için kullanılmıştır.

• Motor Revizyonu: Üç motor yerine, her biri 89 lbf itki üreten iki adet daha güçlü motor kullanılmıştır.
• Gövde Değişiklikleri: Motorlar, gövde merkez hattına daha yakın bir konuma çekilmiş ve iki dikey kuyrukçık (wingtip dikes yerine motor yanı stabilize ediciler) eklenmiştir.
• Akustik Kalkan Etkisi: Bu tasarım değişikliğiyle, motor gürültüsünün yerdeki gözlemciler tarafından duyulmasını engelleyen bir "ses kalkanı" oluşturulmuştur. Testler, BWB'nin geleneksel uçaklara göre çok daha sessiz operasyon yapabileceğini doğrulamıştır.

Aviyonik ve Sistem Bileşenleri

X-48 programı kapsamında, geleneksel dikey ve yatay stabilizörlerin bulunmadığı bir konfigürasyonda uçuş kararlılığının, gelişmiş kontrol algoritmaları ve yüksek hızlı aktüatörler aracılığıyla sağlanabileceği gösterilmiştir. Bu yaklaşım, hava aracının dinamik tepkilerini gerçek zamanlı olarak düzenleyen yazılım tabanlı bir uçuş kontrol mimarisine dayanmaktadır.

Fly-by-Wire (FBW) ve Kontrol Mimarisi

X-48, tamamen dijital bir Fly-by-Wire sistemi ile donatılmıştır. Pilotun (yer istasyonundaki operatör) komutları doğrudan yüzeylere gitmez; önce uçuş bilgisayarında işlenir.

• Kontrol Yüzeyi Karmaşıklığı: Kanatların firar kenarında (arka kısmında) 20 adet bağımsız elevon bulunur. Bu yüzeyler; yunuslama (pitch), yuvarlanma (roll) ve sapma (yaw) hareketlerini sağlamak için karmaşık bir kombinasyonla çalışır^【4】
• Aktüasyon Sistemi: Her bir kontrol yüzeyi, yüksek frekanslı dijital servolarla yönetilir. Sistem, uçağın istikrarsız yapısını sönümlemek için saniyede yüzlerce düzeltme komutu gönderir.

Uçuş Kontrol Bilgisayarı (FCC) ve Yazılım Katmanı

X-48 platformunda, Cranfield Aerospace ve Boeing iş birliğiyle geliştirilen yedekli (redundant) bir uçuş kontrol bilgisayar sistemi kullanılmaktadır.

• Redandansi (Yedeklilik): Uçuş kontrol sistemi, olası donanım veya yazılım arızalarına karşı operasyonel sürekliliği sağlamak amacıyla yedekli mimari prensiplerine göre tasarlanmıştır. Triplex veya quadruplex benzeri yapılarda, bir işlemcide hata oluşması durumunda kontrol fonksiyonları diğer işlemciler tarafından gerçek zamanlı olarak devralınmaktadır.
• Otonom Stabilizasyon Algoritmaları: Uçuş kontrol yazılımı, hava aracının tanımlı uçuş zarfları (flight envelopes) içinde kalmasını sağlayan algoritmalar içermektedir. Bu algoritmalar kapsamında, stall ve benzeri sınır durumlara yaklaşımı sınırlayan yazılım tabanlı denetleyici katmanlar kullanılmaktadır.

Otonom Kontrol ve Seyrüsefer Sistemleri

• X-48, uzaktan kumanda yeteneklerine ek olarak, yüksek düzeyde otonom uçuş fonksiyonlarını destekleyen bir sistem mimarisine sahiptir.
• Sensör Füzyonu: Platformda, Küresel Konumlama Sistemi (GPS), Ataletsel Seyrüsefer Sistemi (INS), pitot tabanlı hava veri sensörleri ve hücum açısı (Angle of Attack – AoA) sensörlerinden elde edilen veriler birleştirilerek gerçek zamanlı konum ve durum kestirimi gerçekleştirilmektedir.
• Datalink (Veri Bağı): Yer kontrol istasyonu ile hava aracı arasında çift yönlü ve şifreli bir veri iletişim bağlantısı bulunmaktadır. Haberleşmenin kesilmesi durumunda, uçak üzerindeki otonom kontrol sistemleri önceden tanımlanmış acil durum ve geri dönüş prosedürlerini devreye alacak şekilde yapılandırılmıştır.

Uçuş Test Safhaları

Test programı, uçuş zarfının kontrollü biçimde genişletilmesini hedefleyen aşamalı (incremental) bir metodoloji çerçevesinde yürütülmüştür

• Faz I - İlk Uçuşlar ve Zarf Genişletme (2007-2008): X-48B’nin 20 Temmuz 2007 tarihinde gerçekleştirdiği ilk uçuş ile başlayan bu aşamada, hava aracının temel uçuş karakteristikleri, tırmanma performansı ve temel manevra yetenekleri değerlendirilmiştir.
• Faz II - Yüksek Hücum Açısı ve Stabilite Testleri (2008-2010): Bu aşamada, uçak yüksek hücum açısı rejimleri dahil olmak üzere uçuş zarfının sınır bölgelerinde test edilmiştir. Toplam 92 uçuşun gerçekleştirildiği bu safhada, kuyruksuz bir konfigürasyonda kullanılan kontrol sistemlerinin, geniş bir operasyonel aralıkta uçuş kararlılığını sürdürebildiğine ilişkin veriler elde edilmiştir.
• Faz III - X-48C Konfigürasyonu ve Akustik Veri Toplama (2012-2013): X-48C varyantı ile gerçekleştirilen ve 30 uçuşu kapsayan bu aşamada, motor yerleşiminin aerodinamik etkileri ile gürültü azaltımına yönelik konfigürasyonların akustik performansı incelenmiştir.

Operasyonel Kontrol ve Yer İstasyonu

X-48 platformu, operasyon sırasında bir pilot tarafından yer kontrol istasyonundan yönetilmekle birlikte, uçuş kontrol fonksiyonlarının büyük bölümü otonom sistemler tarafından yürütülmektedir.

• Yer Kontrol İstasyonu (GCS): Yer kontrol istasyonunda görevli operatör, hava aracına irtifa değişimi ve rota tanımlama gibi üst seviye komutlar iletmektedir. Uçuşa ait telemetri verileri yer istasyonuna sürekli olarak aktarılmakta ve mühendislik ekipleri tarafından gerçek zamanlı olarak izlenmektedir.
• Yedekli İletişim Hatları: Operasyonel güvenilirliği artırmak amacıyla, C-Band ve L-Band frekansları üzerinden çift yedekli komuta ve kontrol haberleşme hatları kullanılmıştır.

Toplanan Verilerin Kullanımı

X-48 platformu, seri üretime yönelik bir hava aracı değil, teknoloji gösterimi amacıyla geliştirilen bir araştırma platformu olarak kullanılmıştır. Bu kapsamda programın çıktıları, uçuş testleri sırasında elde edilen deneysel veriler üzerinden değerlendirilmiştir.

• CFD Doğrulaması: Uçuş testlerinden elde edilen ölçüm verileri, bilgisayar tabanlı Akışkanlar Dinamiği (Computational Fluid Dynamics – CFD) modellerinin doğrulanması ve kalibrasyonu amacıyla kullanılmıştır.
• Gürültü Haritalama: X-48C varyantı ile gerçekleştirilen operasyonlar sırasında, yer konuşlu mikrofon dizileri aracılığıyla hava aracının gürültü dağılımı (noise footprint) ölçülmüştür. Elde edilen veriler, BWB konfigürasyonunun benzer görev profillerine sahip geleneksel uçaklara kıyasla yaklaşık %15–20 oranında daha düşük gürültü seviyeleri üretebildiğini göstermektedir.

Uluslararası Karşılaştırma

Karma Kanat Gövde (BWB) teknolojisi üzerine yapılan çalışmalar, Boeing X-48 ile sınırlı değildir. Lockheed Martin ve Airbus gibi üreticiler de benzer aerodinamik avantajları hedefleyen ancak kontrol felsefesi ve operasyonel kullanım açısından farklılık gösteren projeler geliştirmiştir.

Boeing X-48 ve Lockheed Martin HWB Teknik Farklılıkları

Lockheed Martin tarafından geliştirilen Hybrid Wing Body (HWB) konsepti, X-48’in tam karma yapısına kıyasla hibrit bir mimariyi esas alır.

• Stabilite ve Kontrol Yüzeyleri: X-48 tasarımı, dikey ve yatay stabilize yüzeylerini (kuyruk takımı) tamamen devre dışı bırakarak stabiliteyi %100 oranında Fly-by-Wire yazılımına ve kanat üzerindeki 20 adet elevonun anlık tepkilerine bırakır. Lockheed Martin HWB ise uçağın arka kısmında geleneksel bir T-kuyruk yapısı barındırır. Bu yapı, uçağın aerodinamik olarak daha yüksek bir öz-istikrara (inherent stability) sahip olmasını sağlar.
• Motor Konfigürasyonu: X-48 varyantlarında motorlar gövdenin üst kısmına yerleştirilerek sesin yere ulaşması engellenmiştir. Lockheed Martin HWB tasarımında ise motorlar, geleneksel uçaklarda olduğu gibi kanat altı pylonlara veya gövde arkası yan bölmelere yerleştirilecek şekilde kurgulanmıştır.

Airbus MAVERIC ile Kıyaslama

Avrupa havacılık konsorsiyumu Airbus, 2020 yılında tanıttığı MAVERIC (Model Aircraft for Validation and Experimentation of Robust Innovative Controls) gösterge aracı ile bu alandaki testlerine başlamıştır.

• Geometrik Yaklaşım: MAVERIC, X-48B modeline benzer şekilde 2 metre genişliğinde ve 3,2 metre uzunluğunda küçük ölçekli bir modeldir. Ancak X-48’in keskin uçlu profil geçişlerine kıyasla, MAVERIC daha kavisli ve yumuşatılmış gövde geçişlerine sahiptir.
• Operasyonel Odak: X-48 programı ağırlıklı olarak askeri nakliye ve havada yakıt ikmali (tanker) kabiliyetlerini test ederken; MAVERIC projesi, ticari yolcu taşımacılığındaki kabin basınçlandırma ve yolcu konforu parametrelerini doğrulamayı hedefler.

Altyapı ve Lojistik Kısıtlar

X-48'in temsil ettiği geniş kanat açıklığına sahip BWB tasarımları, havalimanlarındaki standart taksi yolları ve körük sistemleri (ICAO Class E/F) ile uyum sorunları teşkil etmektedir. Lockheed Martin HWB tasarımı, geleneksel gövde genişliğini koruduğu için mevcut hangarlar ve yer hizmetleri ekipmanlarıyla daha yüksek uyumluluk sergiler. Boeing ise bu kısıtı aşmak için sonraki tasarımlarında katlanabilir kanat mekanizmalarını parametre olarak eklemiştir.

Programın Önemi ve Etkisi

Boeing X-48 programı, kavramsal bir hava aracı tasarımının uçuşa elverişli bir araştırma platformu olarak uygulanmasına yönelik deneysel veriler üretmiştir. Program kapsamında elde edilen çıktılar; aerodinamik veri setlerinin oluşturulması, uçuş kontrol ve yazılım sistemlerinin geliştirilmesi ile çevresel performans kriterlerinin değerlendirilmesi olmak üzere üç ana başlık altında ele alınmaktadır.^【5】

Havacılık Mühendisliğinde Veri Standardizasyonu

X-48 uçuş testleri, Karma Kanat Gövde (Blended Wing Body – BWB) konfigürasyonuna ilişkin kapsamlı ve uzun süreli deneysel veri setlerinin elde edilmesini sağlamıştır.

• Hesaplamalı Akışkanlar Dinamiği (CFD) Doğrulaması: X-48 testlerinden elde edilen uçuş verileri, bilgisayar destekli aerodinamik analizlerin (CFD) doğrulanmasında referans veri seti olarak kullanılmıştır. Bu veriler, sonraki nesil hava aracı tasarımlarında sayısal simülasyonların güvenilirliğinin artırılmasına ve rüzgâr tüneli testlerine olan gereksinimin değerlendirilmesine katkı sağlamıştır.
• Ölçeklendirme Yasaları: Yaklaşık %8,5 ölçekli bir model üzerinden elde edilen uçuş karakteristiklerinin tam ölçekli bir hava aracına aktarımına (rescaling) ilişkin mühendislik bağıntıları, program kapsamında yapılan deneysel ve analitik çalışmalarla geliştirilmiş ve doğrulanmıştır.

Uçuş Kontrol ve Bilgisayar Bilimlerine Katkıları

Proje kapsamında elde edilen çıktılar, özellikle aerodinamik olarak kararsız gövdelerin uçuş kontrolü ve bu yapıların yazılım destekli olarak işletilmesi alanlarında teknik katkılar sağlamıştır.

Yapay İstikrarın Teknik Olarak Doğrulanması: X-48 programı kapsamında yürütülen testler, kuyruksuz ve aerodinamik yapısı nedeniyle doğal kararlılığı sınırlı olan bir hava aracının, aktif kontrol yüzeyleri ve dijital uçuş kontrol yazılımları aracılığıyla havacılık standartlarına uygun şekilde uçurulabildiğini göstermiştir.

Otonom Sistemlerin Gelişimi: Program süresince kullanılan otonom uçuş algoritmaları ile yedekli (redundant) bilgisayar mimarileri, daha sonraki insansız hava araçları (İHA) ve otonom hava aracı sistemlerinde kullanılan kontrol yaklaşımlarına teknik referans oluşturmuştur.

Çevresel ve Ekonomik Etkiler

NASA’nın “Çevresel Olarak Sorumlu Havacılık” (Environmentally Responsible Aviation – ERA) programı kapsamında elde edilen veriler, X-48 projesi çerçevesinde geliştirilen konfigürasyonların belirlenen çevresel performans kriterlerini sağladığını göstermektedir.

• Yakıt Verimliliği ve Karbon Salınımı: Deneysel çalışmalar, Blended Wing Body (BWB) konfigürasyonunun, benzer taşıma kapasitesine sahip geleneksel uçaklara kıyasla yaklaşık %20 ila %30 oranında daha düşük yakıt tüketimi potansiyeline sahip olduğunu ortaya koymuştur. Bu bulgular, BWB tasarımının uzun vadeli emisyon azaltım hedefleri açısından değerlendirilen teknolojiler arasında yer aldığını göstermektedir.
• Gürültü Kirliliği: X-48C varyantı üzerinde gerçekleştirilen testlerde, motorların gövde tarafından kısmen maskelenmesi sonucunda, çevresel gürültü seviyelerinde ölçülebilir azalmalar elde edilebileceği teknik verilerle raporlanmıştır.

Sektörel Miras

Programın sona ermesinin ardından elde edilen bulgular, günümüzde Amerika Birleşik Devletleri Hava Kuvvetleri (USAF) tarafından yürütülen yeni nesil stratejik nakliye uçağı ve tanker uçağı projelerinde (örneğin JetZero çalışmaları) doğrudan kullanılmaktadır. X-48 , yenilikçi hava aracı konfigürasyonlarının kavramsal tasarımdan deneysel doğrulama aşamasına geçişinde kullanılan araştırma ve gösterim platformlarından biri olarak ele alınmaktadır.
