Elektrum alaşımı, doğada altın ve gümüş madenlerinin bir arada bulunmasıyla ortaya çıkan, insanoğlunun işlediği ilk alaşımlardan biri olmuştur. Ayrıca yapay olarak üretilebilen elektrum, altın (Au) ve gümüş (Ag) alaşımı olup içerisinde az miktarda bakır (Cu), platin (Pt), ve demir (Fe) gibi metaller de içerebilir. Elektrum alaşımının renk tonu içindeki altın ve gümüş oranına bağlı olarak değişir. İçerisinde %20-%80 arasında altın %20-%50 aralığında gümüş bulunabilir. Daha fazla altın içerdiğinde parlak sarı, daha fazla gümüş içerdiğinde açık sarı veya grimsi olabilir, altın gibi kolayca dövülebilen ve işlenebilen bir yapıya sahiptir. Yoğunluğu da içindeki altın oranına bağlı olarak değişir, ancak genelde 10-15 g/cm³ arasındadır. Ayrıca altın içeriği nedeniyle korozyana karşı da oldukça dayanıklıdır.
Elektrum Cevheri (Kaynak)
Elektrum, antik çağlarda ilk madeni paraların yapımında tercih edilen bir alaşımdı ve bunun birkaç önemli nedeni vardı. Öncelikle, doğada bulunan bir alaşım olduğu için ayrıştırılmasına gerek kalmadan kolayca işlenebiliyordu. Bu, ekonomik ve pratik bir çözüm sunuyordu. Altın gibi yumuşak ve kolay aşınan bir metale göre daha sert, gümüşe göre ise daha dayanıklı ve korozyona karşı dirençliydi. Bu özellikleri sayesinde uzun ömürlü para yapımına olanak sağlıyordu.
Elektrumun ekonomik değeri de oldukça yüksekti çünkü hem altın hem de gümüş içeriyordu. Bu durum, özellikle ticaretle uğraşan medeniyetler için taşıması kolay ve değerli bir para birimi sundu. Ayrıca, elekturum paraların altın ve gümüş oranları kontrol edilerek değerleri standartlaştırılabiliyordu. Bu, ticareti kolaylaştırırken sahteciliği önlemek için de etkili bir yöntem olarak kullanılmıştır. Zenginlik ve prestij sembolü olan elektrum, Lidya Krallığı'nın ve diğer medeniyetlerin gücünü temsil ediyordu. Lidya Krallığı, MÖ 7. yüzyılda ilk elektrum paraları basarak ticarette standardizasyon sağladı. Elektrumun doğrudan madeni para olarak kullanılması, ticareti kolaylaştırarak ekonomi üzerinde bir devrim yarattı.

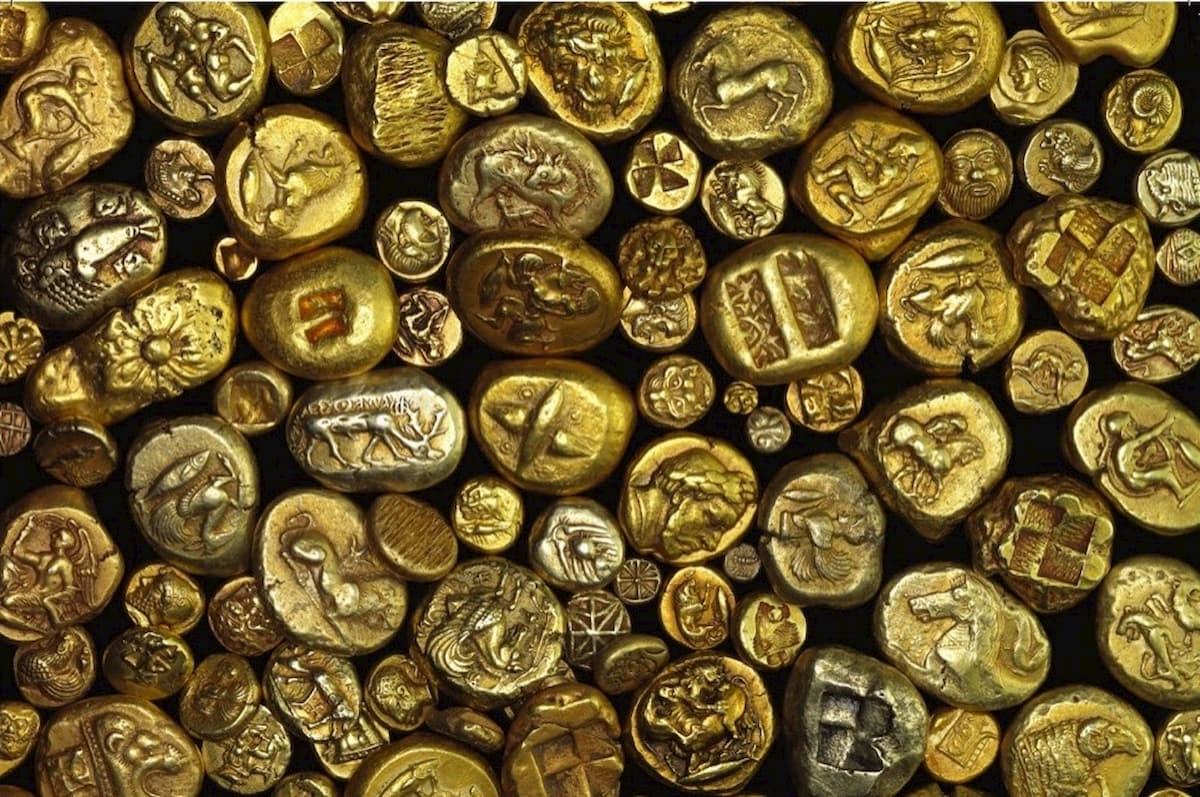

Elektrum Paralar (Kaynak)

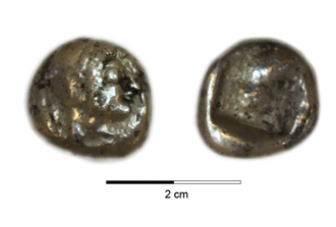

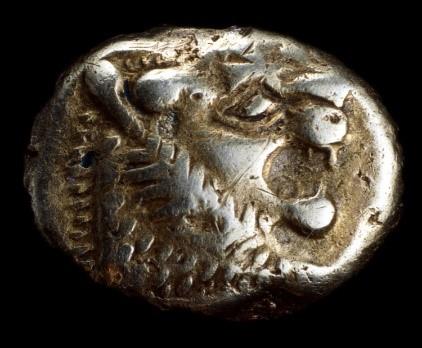

Elektrum Para (Kaynak)
Lidya’da, özellikle Paktolos (Sart Çayı) Nehri’nin alüvyonlarında doğal olarak bulunan elektrum, madeni para yapımında hammadde olarak kullanılmıştır. Doğal elektrumun altın ve gümüş oranı, çıkarıldığı yere bağlı olarak değişiklik gösterebilmekteydi. Bu nedenle, standart bir alaşım elde edebilmek için elektrum öncelikle ayrıştırılmış ve ardından belirli oranlarda karıştırılarak istenilen özelliklere sahip hale getirilmiştir.
Hazırlanan standart elektrum alaşımı, ilk aşamada bakla şeklinde küçük parçalar halinde dökülmüş ve bu parçalar daha sonra dövülerek ince metal levhalar haline getirilmiştir. Bu levhalar, genellikle Lidya Krallığı’nın gücünü ve prestijini yansıtan aslan veya boğa başları gibi sembollerle ya da kral silüetleriyle damgalanmıştır. Damgalama işlemi, yalnızca paraların değerini belirlemekle kalmamış, aynı zamanda orijinalliğini garanti altına almak için de kritik bir öneme sahip olmuştur.
Elektrum para damgalama (Kaynak)
Damgalama işlemi tamamlandıktan sonra paralar dikkatlice soğutulmuş ve temizlenmiştir. Bu son işlemlerle birlikte elektrum paralar, ticarette kullanılmak üzere hazır hale getirilmiş olmaktaydı. Elektrumun bu şekilde işlenip madeni paraya dönüştürülmesi, dönemin ekonomisine standartizasyon getirerek ticaretin kolaylaşmasını sağlamış ve Lidya’nın ekonomik gücünü artırmıştır.
Araç-Gereç ve Yöntemler

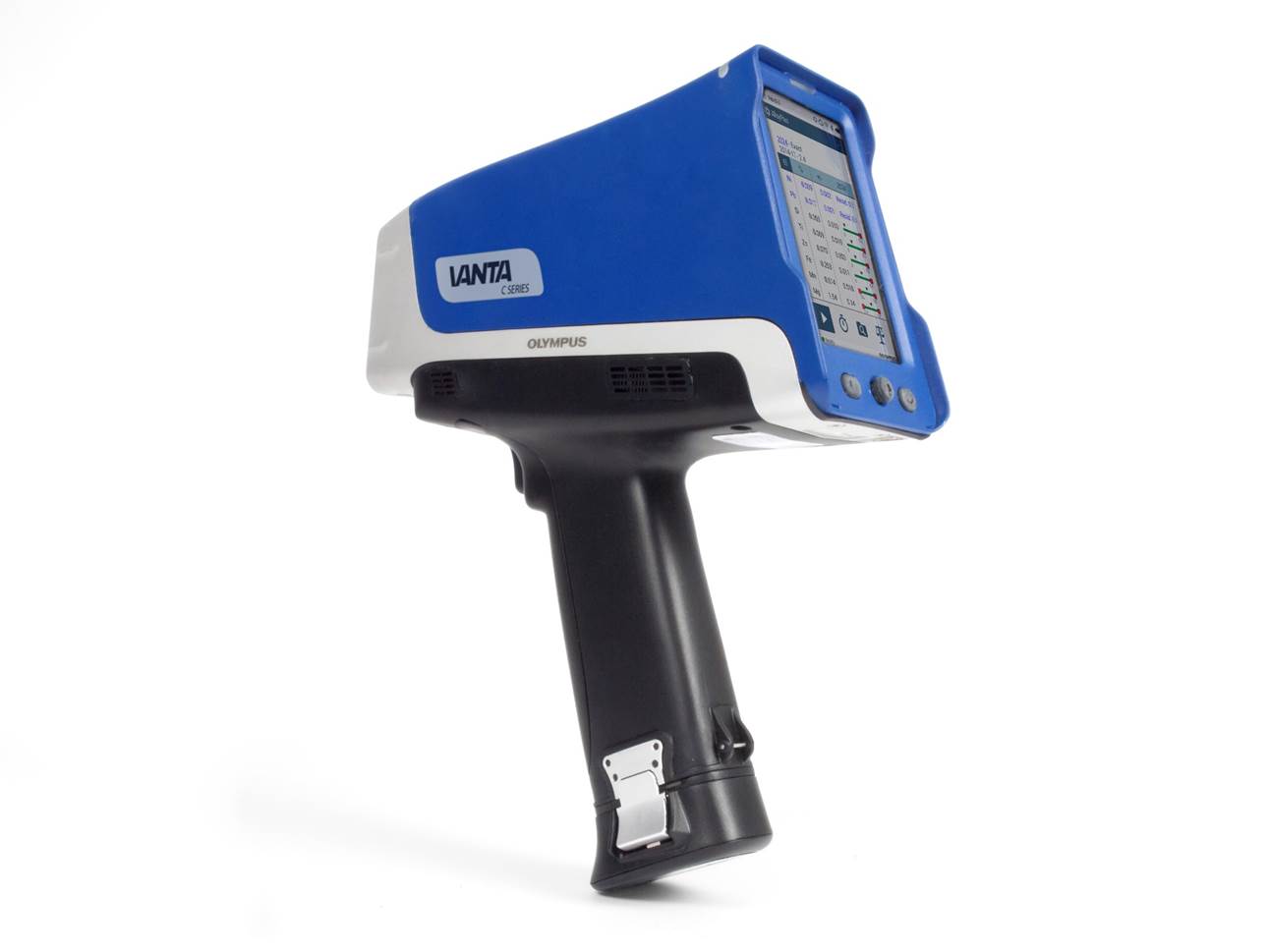

XRF cihazı (Kaynak)
XRF: Yüzeyden yayılan karakteristik X-ışınlarını analiz ederek elementsel bileşimleri tespit eden tahribatsız bir tekniktir. Elektrum sikkelerde; altın, gümüş ve bakır oranlarını hızlıca belirler ve korozyon ürünlerini tespit eder. Örnek bir çalışmada PW4025 enerji dağılımlı spektrometre (toplu analiz) ve Olympus VANTA C taşınabilir XRF cihazı (mikro alan analizleri) kullanılmış ve dört farklı noktada mikro alan analizleri yapılmıştır.
XRD cihazı (Kaynak)
XRD: Malzemenin kristal yapısını ve korozyon ürünlerini inceleyen bir yöntemdir. Elektrum sikkelerde, alaşım yapısını ve oluşan korozyon bileşiklerini (ör. Chlorargyrite, Cuprite) tanımlar. Kristal yapıyı ayrıntılı şekilde analiz etmesi avantajdır, ancak sonuçların yorumlanması uzmanlık gerektirir.
Optik Mikroskopi: Malzeme yüzeyindeki morfolojiyi ve korozyon ürünlerini incelemek için kullanılır. Elektrum sikkelerde, yüzeydeki korozyon ürünlerinin dağılımını ve korunma durumunu görsel olarak değerlendirir. Hızlı ve kolay kullanım avantajı sunarken, kimyasal bileşim hakkında bilgi vermez. Etkili olması için diğer analiz yöntemleri ile desteklenmelidir.
Optik mikroskop (Kaynak)
Nötron Topografi: Metal sikkelerin iç yapısını incelemek için kullanılan tahribatsız bir tekniktir. Neutronlar, metallerin içine derinlemesine nüfuz ederek iç yapı hakkında detaylı bilgi sunar. Neutron ışınları, sikkenin içinden geçerken malzemenin yoğunluğuna bağlı olarak farklı şekilde dağılır. Bu dağılım verileri kullanılarak sikkenin 3D modeli oluşturulur. Bu 3D model sayesinde gözenekler, çatlaklar ve kaplama tabakaları gibi detaylar tespit edilebilir.
Nötrun topografi cihazı. (Kaynak)
Örnek Çalışmalardan Bulgular
XRF analiz sonuçları (Kaynak)
Örnek Bir Çalışmanın XRF Analiz Sonuçları: Numune A, bileşiminde %59 altın (Au), %31 bakır (Cu) ve %7 gümüş (Ag) içermektedir. Bu analiz, yüzeyin elektrum olduğunu doğrulamaktadır. Numune B, %57 gümüş (Ag), %24 bakır (Cu) ve %15 çinko (Zn) içeriği ile dikkat çekmektedir. Bu kompozisyon, objenin pirinç bir taban üzerine gümüş kaplama ile üretildiğini göstermektedir. Numune C, %77 gümüş (Ag) ile az miktarda bakır ve çinko içermektedir. Yüzey analizlerinde klor ve sülfür bileşikleri gibi korozyon ürünleri tespit edilmiştir. Numune D, %74 gümüş (Ag) ve %2,8 bakır (Cu) oranlarına sahiptir. Elektrum paraları temsilen, bu numunenin kompozisyonu ve yüzeyindeki yoğun korozyon izleri, antik dönemde kullanılan alaşımların korunma koşulları hakkında önemli bilgiler sağlamaktadır.

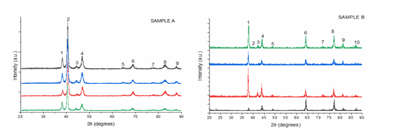

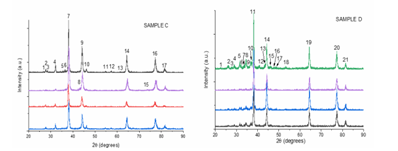

XRD analiz sonuçları (Kaynak)
Örnek Bir Çalışmanın XRD Analiz Sonuçları: Numune A, yüzeyde gümüş-bakır alaşımı (Ag-Cu) ve altın (Au) fazları tespit edilmiştir. Korozyon ürünü bulunmamış, yüzeyin oldukça iyi durumda olduğu görülmüştür. Numune B, alpha-pirinç (Cu-Zn alaşımı) tespit edilmiştir. Hafif korozyon izleri olmasına rağmen yüzey iyi korunmuştur. Numune C, chlorargyrite (AgCl) olarak gümüş korozyon ürünlerini, cuprite (Cu2O) ve tenorite (CuO) olarak bakır korozyon ürünlerini içermektedir. Ek olarak paratacamite (Cu2(OH)3Cl) belirlenmiştir. Numune D, acanthite (Ag2S) olarak gümüş sülfür korozyon ürünü ilechlorargyrite ve bakır korozyon ürünlerini (cuprite, tenorite) baskın şekilde içermektedir. Korozyon ürünlerinin dağılımı, objenin çevresel etkilerden yoğun şekilde etkilendiğini göstermektedir

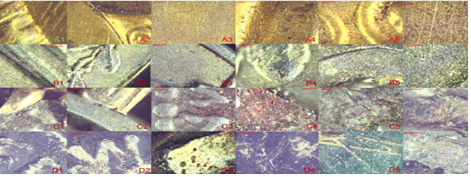

Optik mikroskop görüntüleri (Kaynak)
Örnek Bir Çalışmanın Optik Mikroskop Analiz Sonuçları: Yüzeyde gümüş-bakır alaşımı (Ag-Cu) ve altın (Au) fazları tespit edilmiştir. Korozyon ürünü bulunmamış, yüzeyin oldukça iyi durumda olduğu görülmüştür. Alpha-pirinç (Cu-Zn alaşımı) tespit edilmiştir. Hafif korozyon izleri olmasına rağmen yüzey iyi korunmuştur. Chlorargyrite (AgCl) olarak gümüş korozyon ürünlerini, cuprite (Cu2O) ve tenorite (CuO) olarak bakır korozyon ürünlerini içermektedir. Ek olarak paratacamite (Cu2(OH)3Cl) belirlenmiştir. Acanthite (Ag2S) olarak gümüş sülfür korozyon ürünü ile chlorargyrite ve bakır korozyon ürünlerini (cuprite, tenorite) baskın şekilde içermektedir. Korozyon ürünlerinin dağılımı, objenin çevresel etkilerden yoğun şekilde etkilendiğini göstermektedir.
Örnek Bir Çalışmanın Nötron Topograf Analiz Sonuçları: Yüzey ve iç yapı incelemelerinde, electrum paraların yüzey kaplaması altında homojen ve yüksek saflıkta bir gümüş çekirdek bulunmuştur. Bazı numunelerde bakır izleri tespit edilmiş, çekirdek ve kaplama arasında yayılma gösterdiği gözlenmiştir. Kaplama kalınlıkları 50–100 μm arasında değişmekte olup, difüzyon bağlama yöntemiyle uygulanmıştır. Bakırın kaplama ve çekirdek arasında sınırlı miktarda difüzyon oluşturduğu belirlenmiştir. Yüzeyde sınırlı korozyon izleri bulunmuş, bu durum koruma koşullarının iyi olduğunu göstermektedir. Electrum paralar genelde iyi korunmuş olup, yalnızca küçük yüzey kusurları gözlenmiştir.

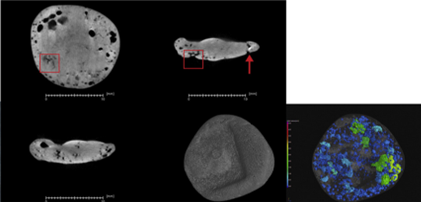

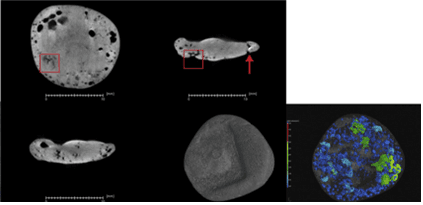

Nötron topografi görüntüsü (Kaynak)
Elektrum Paraların Yok Oluşu ve Günümüz
Elektrum paraların kullanımının zamanla sona ermesinin birkaç temel nedeni bulunmaktadır. İlk olarak, elektrum alaşımındaki düşük altın oranı, sahteciliği ve alaşımın daha fazla seyreltilmesini kolaylaştırmıştır. Bu durum, enflasyona ve ticarette güven kaybına yol açmış, daha saf ve kontrol edilebilir metallerin tercih edilmesini sağlamıştır.
Elektrumun bileşimindeki altın ve gümüş oranının doğal olarak değişken olması, her bir sikkenin gerçek değerini belirsiz hale getirmiştir. Bu belirsizlik ticarette güven sorunlarına neden olmuş ve sikkelerin ekonomik değerini standartlaştırmayı zorlaştırmıştır. Daha saf altın ve gümüş sikkeler, standart bir değer sunarak ticarette daha güvenilir bir çözüm olmuştur.
Ayrıca, metal rafine teknolojilerindeki gelişmeler altın ve gümüşün kolayca ayrıştırılmasını mümkün kılmıştır. Bu teknolojik ilerlemeler sayesinde saf altın ve gümüş, sikke yapımında daha fazla tercih edilmeye başlanmıştır. Son olarak, devletler para sistemlerini düzenlemek için sikke üretiminde kullanılan metalin içeriğini kontrol etmeye çalışmıştır. Elektrum alaşımları, değerin kontrolünü zorlaştırdığı için saf metallerle değiştirilmiştir.

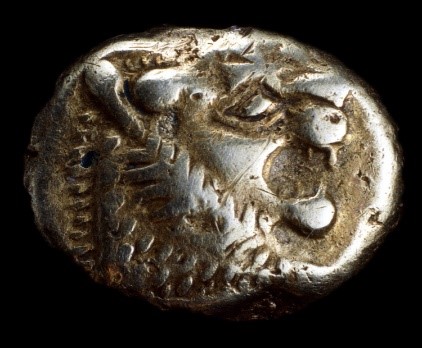

Elektrum para (Kaynak)
Elektrum para (Kaynak)
Günümüzde elektrum hala bazı alanlarda kullanılmaktadır. Mücevherat ve dekoratif sanatlarda, antik tasarımlar yapmak isteyen zanaatkarlar tarafından tercih edilmektedir. Elektrum ayrıca antik eserlerin restorasyonunda veya kopyalarının üretilmesinde kullanılmaktadır. Bu, tarihi eserlerin modern kopyalarının orijinal yapıya sadık kalmasını sağlamaktadır. Elektrumun parasal sistemlerdeki kullanımının sona ermesine rağmen, estetik ve tarihi değerinden dolayı belirli sektörlerde önemini korumaya devam etmektedir.
