IGBT (İzole Kapılı Bipolar Transistör)

İzole Kapılı Bipolar Transistör (IGBT - Insulated Gate Bipolar Transistor), elektronik devrelerde kullanılan, Metal-Oksit Yarı İletken Alan Etkisi Transistörü (MOSFET) ve Bipolar Junction Transistör (BJT) özelliklerini birleştiren bir yarı iletken cihazıdır. Genellikle üç bacaklı bir yapıya sahip olan IGBT, yapısal olarak dört katmandan (P-N-P-N) oluşur ve MOS yapısı sayesinde kapı gerilimi ile kontrol edilir. Yüksek güçlü uygulamalarda kullanılan bu cihaz, hızlı anahtarlama özelliği ile elektronik anahtarlama işlevini yerine getirir. Güç elektroniği alanında önemli bir eleman olan IGBT, verimli enerji yönetimi ve dönüşümü sağlayan bir bileşendir.

Tarihçe

İlk IGBT tasarımı 1968 yılında Japon mühendis Yamagami tarafından geliştirilmiştir. Bu erken model, MOSFET temellerine dayansa da bipolar yapıya sahip değildi ve bu nedenle IGT olarak adlandırılmıştır. 1978 yılında Kanada’dan Plummer, günümüz IGBT’sine benzer bir yapıyı geliştirmiştir. Ancak, IGBT’nin ticari olarak kullanılabilir hale gelmesi 1980’li yılları bulmuştur. 1982’de Hindistanlı bilim insanı B. Jayant Baliga, yüksek akımlara dayanıklı IGBT’ler geliştirmiş ve bunlar Toshiba tarafından ticaretleştirilmiştir. 1990’lı yıllarda yaşanan anahtarlama hızındaki sınırlamalar ve ısınma sorunları, yeni tasarımların ortaya çıkmasına yol açmıştır. Modern IGBT tasarımları, daha yüksek verimlilik ve düşük anahtarlama kayıpları ile dikkat çekmektedir.

Çalışma Prensibi ve Özellikler

IGBT, gerilim kontrollü bir cihazdır. Kapı terminaline uygulanan gerilimle, cihazın iletim durumu kontrol edilir. Kapıya uygulanan pozitif gerilim, cihazı iletime geçirirken, bu gerilimin ortadan kalkması ile cihaz kesime gider. IGBT'nin önemli bir özelliği, düşük ileri gerilim düşümüne sahip olmasıdır. Bu özellik, cihazın yüksek akım taşıma kapasitesine sahip olmasını sağlar ve verimli çalışmasına katkı sağlar. IGBT’ler, özellikle yüksek voltaj ve akım gereksinimlerine sahip uygulamalarda tercih edilir. Ancak, MOSFET’lere kıyasla anahtarlama hızı daha düşüktür, bu nedenle belirli uygulamalarda MOSFET’ler tercih edilebilir.

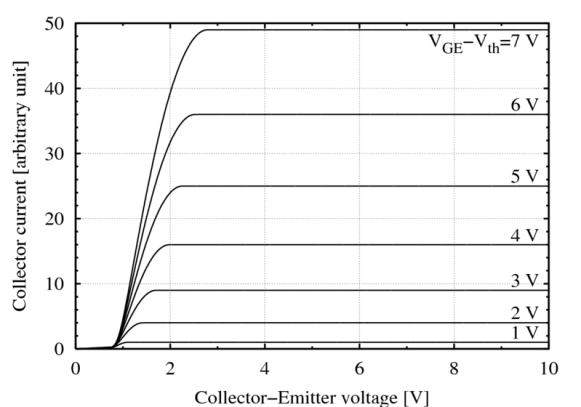

IGBT (İzole Kapılı Bipolar Transistör) (Diyot)

Uygulama Alanları

IGBT, yüksek güç ve yüksek verim gerektiren çeşitli endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılır. Başlıca kullanım alanları şunlardır:

1. Değişken Frekans Sürücüleri (VFD): Elektrik motorlarının hızını kontrol etmek amacıyla kullanılır.
2. Elektrikli ve Hibrit Araçlar: Elektrik motorlarının güç sürücü sistemlerinde yer alır.
3. Raylı Taşıma Sistemleri: Elektriksel güç yönetimi ve dönüşüm sistemlerinde kullanılır.
4. Endüstriyel Isıtma Uygulamaları: İndüksiyon ısıtma gibi enerji yoğun sistemlerde kullanılır.
5. Soğutma ve İklimlendirme Sistemleri: Elektronik anahtarlama işlevi ile enerji verimliliğini artırır.

Elektrikli araçlar, güç elektroniği devrelerinde IGBT'lerin vazgeçilmez olduğu bir başka uygulama alanıdır. Bu cihazlar, elektrikli araçların güç dönüşüm ve motor kontrol sistemlerinde kritik bir bileşen olarak önemli bir rol oynamaktadır.

IGBT'nin MOSFET ve BJT ile Karşılaştırılması

IGBT, MOSFET’in kapı-sürücü karakteristikleri ile BJT’nin yüksek akım taşıma kapasitesini birleştirir. MOSFET’ler, düşük voltajlarda düşük iç direnç sunarak verimli çalışırken, IGBT’ler daha yüksek voltaj ve akım kapasitesine sahiptir. MOSFET’ler, düşük gerilim düşüşüne sahipken, IGBT’lerde bu düşüş diyot üzerinde gerçekleşir. Bunun yanı sıra, IGBT’ler ters akım engelleme yeteneğine sahipken, MOSFET’lerde bu özellik bulunmaz. Yüksek voltaj ve akım gereksinimlerinde IGBT, MOSFET’e göre daha avantajlıdır. Ancak, IGBT’nin anahtarlama hızları genellikle MOSFET’lerden daha düşüktür, bu da bazı uygulamalarda MOSFET’lerin tercih edilmesine yol açar.

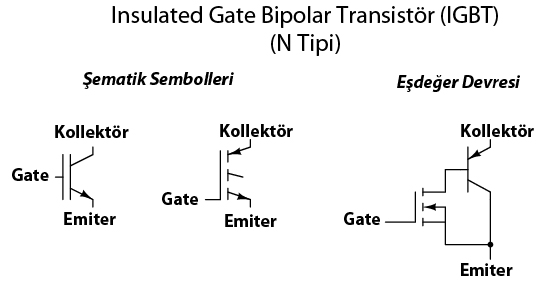

IGBT (İzole Kapılı Bipolar Transistör) (Diyot)

IGBT Modülleri ve Türleri

IGBT'ler genellikle modüller şeklinde kullanılır. Bu modüller, birden fazla IGBT ve serbest dolaşım diyotunu içerebilir. Kullanılacak uygulamanın gereksinimlerine göre farklı IGBT modülleri mevcuttur. İki ana IGBT türü bulunmaktadır:

• PT (P-Type) IGBT: Yüksek anahtarlama hızına sahiptir, ancak dayanıklılık açısından daha zayıftır.
• NPT (Non-P-Type) IGBT: Daha yüksek dayanıklılığa sahip olup, genellikle daha sağlam uygulamalarda tercih edilir. Anahtarlama hızı ise PT IGBT’lere göre daha düşüktür.

Seçim Kriterleri ve Kullanım Rehberi

IGBT seçiminde dikkate alınması gereken birkaç temel faktör bulunmaktadır:

1. Anahtarlama Hızı ve Dayanıklılık: Yüksek anahtarlama hızları gerektiren uygulamalarda PT tipi IGBT’ler tercih edilirken, dayanıklılık ve kısa devre dayanımı daha önemliyse NPT tipi IGBT’ler seçilmelidir.
2. Maksimum Çalışma Voltajı: IGBT’nin çalışma voltajı, kolektör-emitter arasındaki maksimum gerilimin %80’ine kadar olmalıdır.
3. Akım Kapasitesi: IGBT'nin akım taşıma kapasitesi, kullanılan uygulamanın güç ihtiyaçlarına göre belirlenmelidir.
