Kuzey Köprüsü (Northbridge), bilgisayar sistemlerinde anakart yonga setinin bir parçası olarak, işlemci (CPU), bellek (RAM) ve grafik kartı (GPU) gibi yüksek hızlı bileşenler arasındaki veri akışını yöneten temel bir donanım bileşenidir. Yonga seti mimarisinde Kuzey Köprüsü, genellikle Güney Köprüsü adı verilen ikinci bir bileşenle birlikte çalışır ve bu iki yapı, anakartın işlem ve veri akış yapısını oluşturur.

Bilgisayar sistemlerinin kalbini oluşturan anakartlar, farklı donanım bileşenleri arasında veri alışverişini yöneten karmaşık bir iletişim platformudur. Bu platformun en stratejik bileşenlerinden biri olan yonga seti (chipset), işlemci dışındaki temel işlevsel bileşenlerin birbiriyle etkileşim kurmasını sağlayan entegre devreler bütünüdür. Yonga seti mimarisi, tarihsel olarak Kuzey Köprüsü ve Güney Köprüsü olmak üzere iki ana bölümden oluşur. Bu yapı, bilgisayar sistemlerinde veri trafiğinin iki temel kanala bölünerek yönetilmesini sağlar.

Özellikle 1990’lar ve 2000’li yılların başlarında kullanılan geleneksel mimaride, Kuzey Köprüsü yonga seti yüksek hız gerektiren bileşenlerin kontrolü için tasarlanmışken, Güney Köprüsü yavaş hız gerektiren çevre birimlerinin denetiminden sorumludur. Kuzey Köprüsü’nün sistem üzerindeki doğrudan etkisi; işlemcinin hızından bellek erişim sürelerine, grafik işlem performansından veri yolu bant genişliğine kadar birçok kritik alanda hissedilir.

Kuzey Köprüsü Yonga Setinin Tanımı ve Fiziksel Konumu

Kuzey Köprüsü, işlemciye yakın konumda yer alan ve yüksek hızlı veri yollarını yöneten bir entegre devre (IC) yongasıdır. Genellikle anakartın üst kısmında bulunur ve işlemci soketine oldukça yakındır. Bu yakınlık, elektriksel sinyal gecikmelerini minimize eder ve özellikle zamanlama hassasiyeti yüksek bileşenler (örneğin RAM ve GPU) arasında veri iletiminde yüksek performans sağlar.

Kuzey Köprüsü, işlemcinin dış dünya ile bağlantısını sağlayan bir merkez gibi çalışır: işlemcinin grafik kartı, bellek ve giriş/çıkış denetleyicilerine erişiminde aracı görevi üstlenir. 1990'lı yıllardan 2000'lerin sonuna kadar hemen tüm anakartlarda yer alan bu yapı, modern sistem mimarilerinin temelini oluşturmuştur.

Kuzey Köprüsünün Temel Görevleri

CPU ile Sistem Arasında Köprü Görevi

Kuzey Köprüsü’nün en temel işlevi, işlemcinin sistemdeki diğer bileşenlerle (özellikle RAM ve GPU) veri alışverişini sağlamaktır. Bu, özellikle ön yüz veri yolu (Front Side Bus - FSB) adı verilen yapı aracılığıyla gerçekleştirilir. FSB, işlemciden çıkan verilerin Kuzey Köprüsü üzerinden belleğe veya ekran kartına yönlendirilmesini sağlar.

Bellek Denetimi (RAM)

Kuzey Köprüsü, sistem belleği ile işlemci arasında bellek denetleyicisi olarak çalışır. Belleğe erişim hızı, türü (DDR, DDR2, DDR3 gibi), zamanlamaları ve kanal yapısı (single/dual channel) gibi parametreler Kuzey Köprüsü’nün desteğiyle belirlenir. RAM’in çalıştığı saat frekansı ve bant genişliği, doğrudan bu yonga setinin özelliklerine bağlıdır.

Grafik Arabirimi Yönetimi

Yüksek performanslı grafik kartları, Kuzey Köprüsü’ne bağlı bir veri yolu arabirimi aracılığıyla sistemle iletişim kurar. Bu arabirim, eski sistemlerde AGP (Accelerated Graphics Port), daha yeni sistemlerde ise PCI Express (PCIe) standardı olur. Kuzey Köprüsü, grafik kartı ile işlemci arasındaki veri transferini doğrudan yönettiği için, özellikle oyunlar, grafik işleme ve video düzenleme gibi işlemlerde belirleyici rol oynar.

Güney Köprüsü ile Bağlantı

Kuzey Köprüsü, düşük hızlı çevre birimlerini yöneten Güney Köprüsü yongasıyla da iletişim hâlindedir. Güney Köprüsü; sabit diskler, USB portları, ses kartı, ağ arabirimleri gibi birimleri denetlerken, bu verilerin işlemciye iletilmesi genellikle Kuzey Köprüsü aracılığıyla yapılır. Bu iki yonga arasındaki haberleşme, genellikle özel bir veri yolu (örneğin Intel Hub Interface) üzerinden sağlanır.

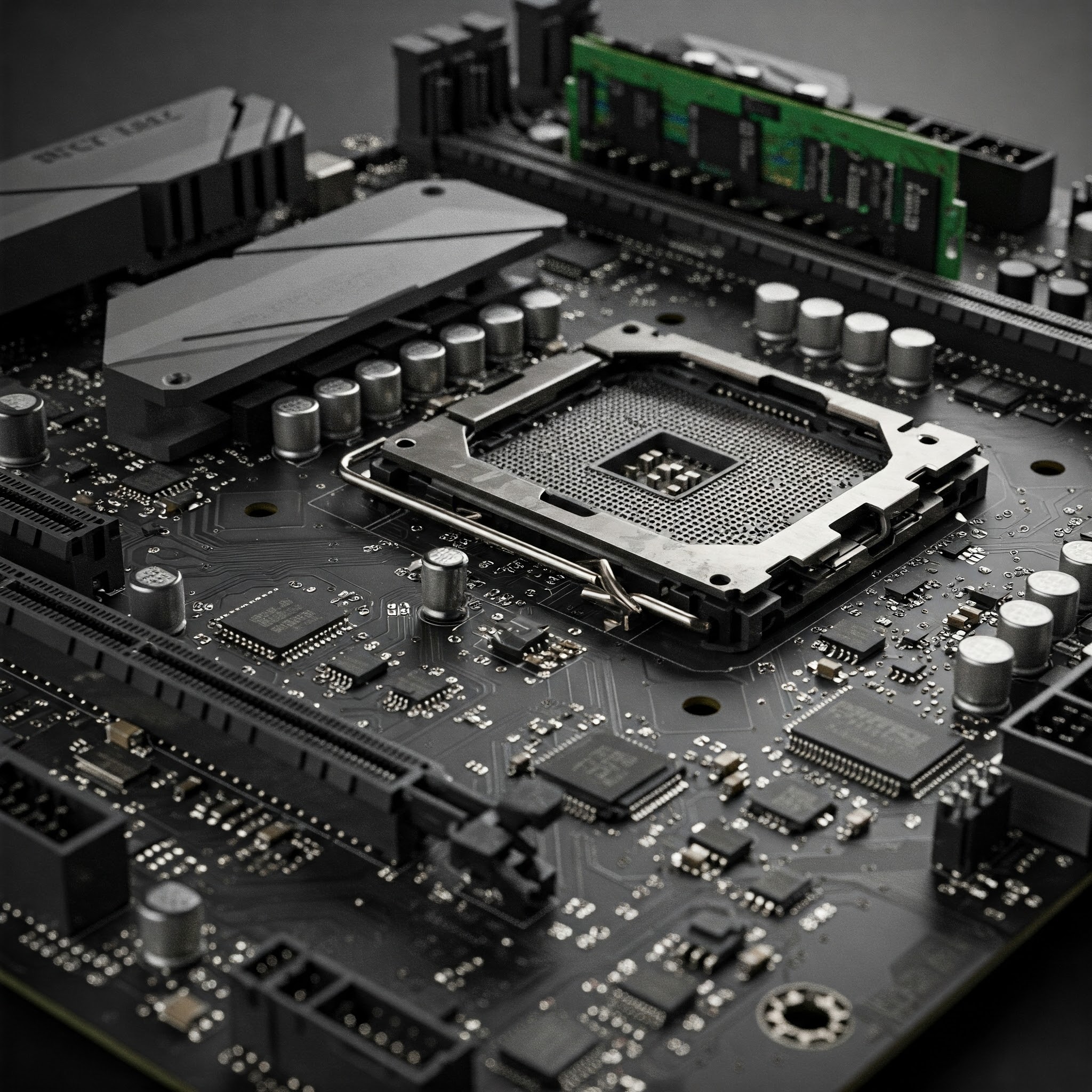

^{Bir chipset (Yapay zeka tarafından oluşturulmuştur.)}

Kuzey Köprüsü Mimarilerinin Evrimi

Klasik Mimari (1990–2008)

Bu dönemde kuzey köprüsü yongası, bellek denetleyicisi ve grafik arabirimi gibi yüksek bant genişliği gerektiren tüm görevleri yürütmekteydi. İşlemciler genellikle FSB üzerinden kuzey köprüsüne bağlıydı ve bu yapı Intel, AMD, VIA, NVIDIA gibi üreticiler tarafından yaygın şekilde kullanıldı.

Entegre Bellek Denetleyicisi (2008–2010)

Intel’in Nehalem mimarisi (2008) ile birlikte bellek denetleyicisi doğrudan işlemcinin içine entegre edildi. Bu, işlemci ile RAM arasındaki iletişimde kuzey köprüsüne olan bağımlılığı ortadan kaldırdı ve bellek erişim gecikmeleri önemli ölçüde azaldı. Aynı süreçte AMD de benzer bir geçiş yaparak Athlon 64 serisinden itibaren entegre bellek denetleyicisini benimsedi.

Tam Entegrasyon ve PCH Mimarisi (2010’dan sonra)

Intel’in Sandy Bridge mimarisi (2011) ile grafik birimi ve PCIe denetleyicisi de işlemciye entegre edildi. Böylece kuzey köprüsünün tüm görevleri CPU içine taşınmış oldu. Bu geçişle birlikte eski güney köprüsü yongasının görevleri de genişletildi ve bu yeni yapı Platform Controller Hub (PCH) olarak adlandırıldı. AMD’de benzer biçimde Fusion Controller Hub (FCH) yapısı ortaya çıktı.

Modern Sistemlerde Kuzey Köprüsünün Kalıntıları

Her ne kadar fiziksel bir kuzey köprüsü yongası artık çoğu sistemde bulunmasa da, onun görevleri hâlâ modern işlemcilerde aktif olarak yürütülmektedir. Günümüz işlemcilerinin içerisine entegre edilen belirli PCIe hatları, bellek denetleyicileri, grafik birimleri (iGPU) gibi bileşenler aslında bir zamanlar kuzey köprüsünün yürüttüğü işleri üstlenmiştir. Ayrıca, işlemci dışı diğer görevler artık PCH (Platform Controller Hub) tarafından üstlenilmektedir.
