Sınır Tabaka (Boundary Layer)

Akışkanlar mekaniğinde sınır tabaka, akışkanın viskozitesinden kaynaklanan ve katı yüzey ile akışkan arasındaki etkileşimin yoğun olarak gerçekleştiği ince akış bölgesidir. Sınır tabaka kavramı ilk kez 1904 yılında fizikçi Ludwig Prandtl tarafından tanıtılmıştır. Isaac Newton'un yüzeye yakın bölgelerdeki akışkan katmanları arasındaki göreceli hareketin kayma gerilmelerine neden olduğu ve akışkanın katı yüzeyde bağıl hızının sıfır olduğu şeklindeki kaymasızlık koşulu teorileri, bu modelin fiziksel temelini oluşturmaktadır. Prandtl'ın öğrencisi Paul Blasius, sıfır basınç gradyanına sahip düz bir levha üzerindeki laminer sınır tabaka için ilk tam matematiksel benzerlik çözümünü elde etmiştir.

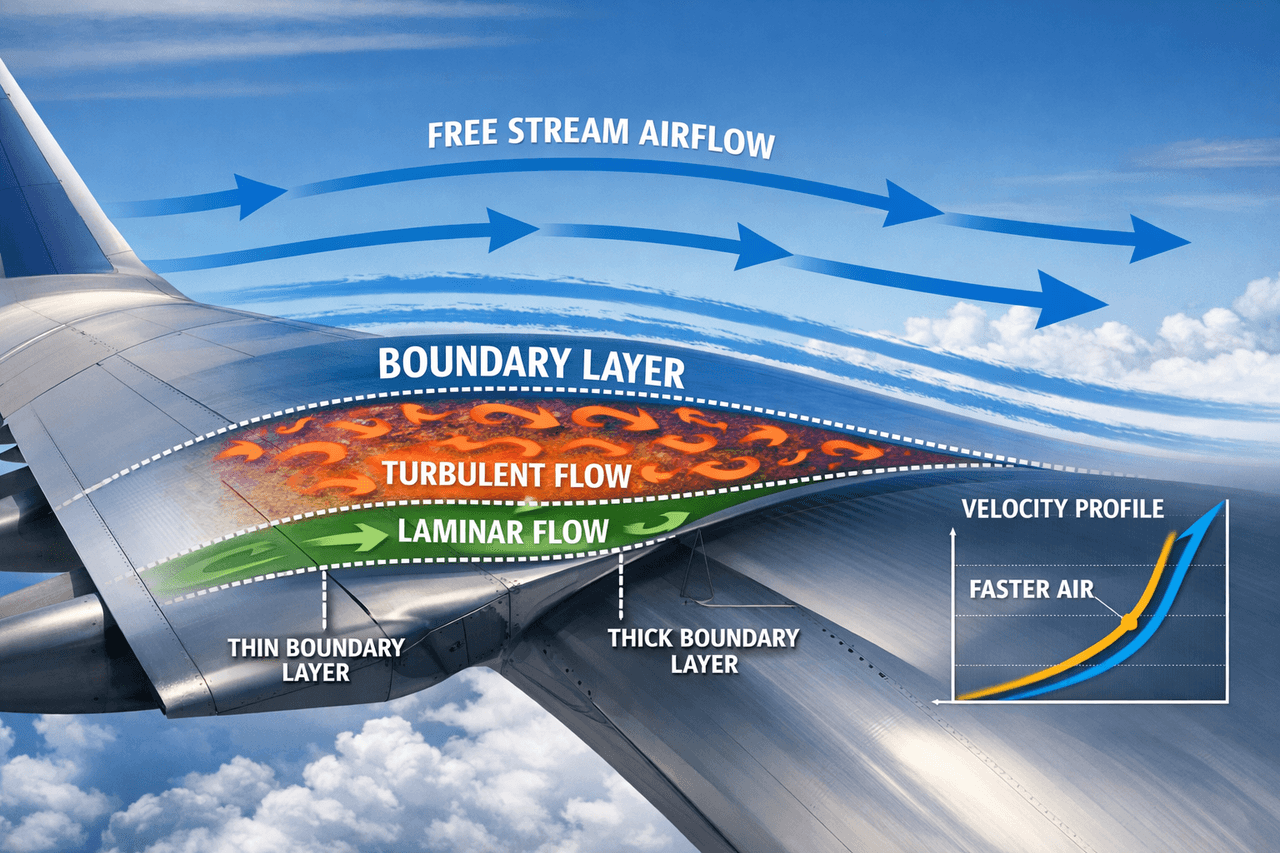

^{Yapay zeka ile oluşturulmuştur.}

Sınır tabaka akışı karakteristiğine göre laminer ve türbülanslı olmak üzere iki ana rejimde sınıflandırılır. Laminer sınır tabakada akışkan; pürüzsüz, düzenli ve birbirine karışmayan katmanlar halinde akar. Akış yüzey boyunca ilerledikçe bu düzenli yapı kararsızlaşır; karışmanın yoğun olduğu, çeşitli frekans ve ölçeklerde üç boyutlu çalkantılı hareketlerin hakim olduğu türbülanslı sınır tabaka formuna geçiş yaşanır. Geçişin yaşandığı kritik Reynolds sayısı analitik olarak düz levha için 2700 civarındayken, deneysel gözlemlerde bu değer temiz akışlarda 2.5×10⁵ seviyelerine ulaşmaktadır. Türbülanslı sınır tabaka, içindeki yoğun momentum difüzyonu ve karışım nedeniyle laminer tabakaya göre daha büyük bir kalınlığa sahiptir. Türbülanslı sınır tabakanın profil yapısı; duvar yüzeyine temas eden ince bir laminer alt tabaka, iç bölge, dış bölge ve serbest akışa geçişi sağlayan süper tabaka olmak üzere alt bölgelere ayrılır.

Sınır tabaka etkilerini matematiksel olarak tanımlamak için özel kalınlık parametreleri geliştirilmiştir. Geometrik sınır tabaka kalınlığı, yüzeyden itibaren akışkan hızının, serbest dış akış hızının %99'una ulaştığı dikey sınır mesafesidir. Deplasman kalınlığı, sınır tabaka içindeki düşük hızlı viskoz bölge nedeniyle kütle akışında meydana gelen azalmayı telafi etmek için, dıştaki viskoz olmayan akım çizgilerinin yüzeyden ne kadar uzaklaşması gerektiğini ifade eder. Momentum kalınlığı, sınır tabakanın varlığı sebebiyle sistemin toplam momentumunda meydana gelen kaybı nicelendiren teorik mesafedir. Deplasman kalınlığının momentum kalınlığına oranı şekil faktörü adını alır. Şekil faktörü, sınır tabaka yapısı ve akış ayrılması eğilimini sayısal olarak değerlendirmede kullanılan kritik bir göstergedir.

Sınır tabaka içindeki hızın dikey değişim oranları, Newton'un viskozite kanununa bağlı kalarak katı yüzey üzerinde yüzey sürtünme direnci adı verilen teğetsel kayma gerilmelerini üretir. Laminer sınır tabakadaki dikey hız değişimleri nispeten yüzeysel bir dağılıma sahiptir; buna karşın türbülanslı sınır tabakada akışkan içindeki karışım etkilerinden ötürü duvara yakın bölgede hız gradyanları daha diktir. Bunun sonucu olarak, türbülanslı sınır tabakanın yüzeyde oluşturduğu duvar kayma gerilmesi ve buna bağlı yüzey sürtünme direnci, laminer sınır tabakaya oranla belirgin düzeyde yüksektir. Türbülanslı akımların ortalama momentum analizinde sınır tabakadaki rastgele üç boyutlu dalgalanmaları hesaba katabilmek için Reynolds gerilmeleri konsepti geliştirilmiştir. Boussinesq ve Prandtl, Reynolds gerilmelerini matematiksel sistemlerde ifade edebilmek amacıyla girdi viskozitesi ve karışım uzunluğu şeklinde yarı ampirik taşıma modelleri sunmuşlardır.

Katı cismin geometrisinden ötürü dış akış hızında meydana gelen değişimler, yüzey boyunca statik basınç gradyanlarının oluşmasına sebep olur. Serbest akış yönünde statik basıncın azalması olumlu basınç gradyanı olarak adlandırılır ve bu durum sınır tabakanın yüzeye tutunarak ilerlemesini destekler. Bunun tersine, dış basıncın akış yönünde artması olumsuz basınç gradyanı olarak tanımlanır; akışın hızını azaltarak sınır tabaka momentumunu zayıflatır. Yüzeye yakın bölgelerde hızın tükenerek duvar kayma gerilmesinin sıfıra ulaştığı noktada akış yüzeyden koparak ayrılır ve yapının arkasında girdaplı bir iz bölgesi meydana getirir. Laminer sınır tabakalar, alt katmanlarındaki düşük kinetik enerji seviyeleri nedeniyle olumsuz basınç gradyanlarına direnemeyip türbülanslı tabakalara kıyasla yüzeyden daha erken ayrılma eğilimi gösterir. Yüksek Reynolds sayılarında laminer tabakanın ayrıldıktan sonra hızla türbülanslı yapıya dönüşerek yüzeye tekrar tutunmasıyla laminer ayrılma kabarcıkları oluşmaktadır.

Akışkan ile etkileşime girdiği katı yüzey arasında bir sıcaklık farkı bulunduğunda, termodinamik dengenin sağlanmaya çalışıldığı bölgede termal sınır tabaka meydana gelir. Termal sınır tabaka kalınlığı,bölgesel sıcaklık değerinin serbest akış sıcaklık değerinin %99'una ulaştığı dikey uzaklık şeklinde tanımlanır. Bu tabakadaki ısı transfer mekanizmalarını araştırmak için spesifik boyutsuz sayılardan yararlanılır. Akışkanın moleküler momentum difüzyonunun termal difüzyon katsayısına oranını ifade eden Prandtl sayısı, momentum sınır tabakası ile termal sınır tabaka kalınlıkları arasındaki doğrudan ilişkiyi saptamada rol oynayan en önemli boyutsal sayıdır. Isı iletimi ile konvektif ısı taşınımının orantısını belirten Nusselt sayısı ise termal sınır tabakadaki yüzey ısı akısı analizlerinde baz alınmaktadır. Özellikle uzay araçlarının atmosfere dönüşü ve ses üstü seyir gibi durumlarda karşılaşılan aerodinamik sürtünme ısınmaları, termal sınır tabaka analiz yöntemleri ile öngörülmektedir.

Havacılık ve rüzgar enerjisi sistemleri gibi yüksek performans gerektiren mühendislik uygulamalarında aerodinamik kuvvetleri iyileştirmek, sürüklemeyi azaltmak ve akış ayrılmasını engellemek üzere çeşitli sınır tabaka kontrol yöntemleri kullanılmaktadır. Akış kontrol mekanizmaları temel prensiplerine göre aktif ve pasif olmak üzere sınıflandırılır. Kanatçıklar veya şeritler gibi yapısal eklentiler pasif kontrol yöntemlerini oluştururken; çalışma esnasında dışarıdan enerji beslemesi gerektiren yüzey emme veya üfleme jetleri aktif sınır tabaka kontrol teknikleridir. S809 kanat profili üzerinde yürütülen iki boyutlu türbülanslı akış simülasyonları, kanat üst yüzeyinden bölgesel hava emilmesi işleminin sınır tabaka ayrılma kabarcığını küçülterek akış kopmasını ertelediğini doğrulamıştır. Çalışmalar; uygun jet konumlandırması ve hız oranları ile sınır tabaka emme jetlerinin aerodinamik kaldırma katsayısını artırdığını, sürükleme katsayısını düşürerek genel performans oranını optimize ettiğini göstermiştir.
