Yapılandırılmış Kablolama Sistemi

Yapılandırılmış kablolama, bir binanın veya kampüsün tüm telekomünikasyon altyapısını, uluslararası kabul görmüş standartlara uygun olarak altı ayrı alt sistem hâlinde planlama, kurma ve belgelemeyi amaçlayan modüler bir mimaridir. Bu yaklaşımla ses, veri, video ve güvenlik uygulamaları gibi farklı iletim ortamları, tek bir altyapı üzerinden hem mevcut gereksinimleri hem de gelecekte ortaya çıkabilecek teknolojik ihtiyaçları karşılayacak şekilde desteklenir.

Altı Alt Sistem

Bina Girişi

Dış servis sağlayıcısının (telefon, internet vb.) binaya veya kampüse giriş yaptığı fiziksel nokta. Fiber veya bakır kabloların iç mekan omurga kablolamasına bağlandığı boru, kanal ve bağlantı elemanları bu kapsamda ele alınır.

Ekipman Odası

Aktif ekipman (sunucu, anahtar, PBX vb.) ve ana cross-connect panellerinin bulunduğu kontrol merkezi. Genellikle nem ve sıcaklık kontrolü sağlanır; kablo yönetimi ve topraklama gereksinimleri bu alanda karşılanır.

Omurga Kablolama

Farklı katlardaki veya binalar arası ekipman odalarını bağlayan kablolar. Tek mod ve çok mod fiber ile UTP/STP bakır kabloları içerir. Kablolama, yıldız topolojisi şeklinde, ana ve ara cross-connect seviyeleriyle kısıtlanmış hiyerarşik bir yapıda olmalıdır.

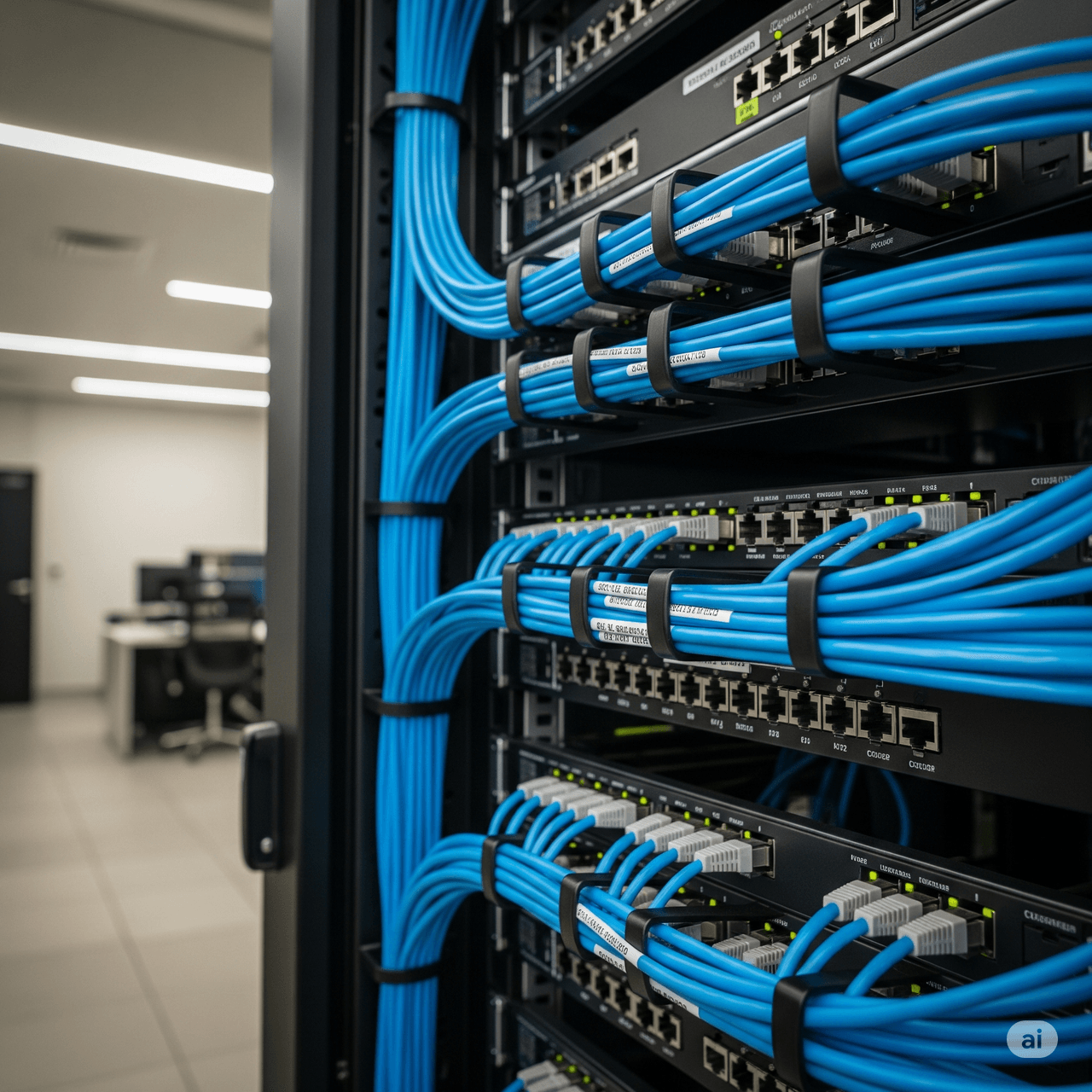

Telekomünikasyon Dolabı

Her katta veya her bölmede yatay kabloların sonlandığı, horizontal cross-connect elemanlarının ve patch panellerinin yer aldığı alan. Aynı zamanda topraklama ve etiketleme düzeni burada korunur.

Yatay Kablolama

İş istasyonlarındaki prizlerden telekom dolabındaki cross-connect noktasına kadar uzanan kablolama. UTP/STP kategorileri (Cat 5e, Cat 6, Cat 6A vb.) veya multimode fiber olabilir. Toplam mesafe maksimum 90 m yatay kablo + 10 m patch/jumper kablo olmak üzere sınırlandırılmıştır.

Çalışma Alanı Bileşenleri

Son kullanıcı ekipmanını (bilgisayar, telefon, güvenlik kamerası vb.) yatay kablolamaya bağlayan patch kablolar, konnektörler ve adaptörler. Kablo kategorisi ve performans gereksinimleri ile uyumlu olmalı, adaptörler gerektiğinde dışarıda tutulmalıdır .

Uluslararası Standartlar ve Performans Kriterleri

Yapılandırılmış kablolama, aşağıdaki temel standartlar çerçevesinde tasarlanır ve belgelenir:

• ANSI/TIA-568-C serisi (C.0, C.1, C.2, C.3): Ticari binalar için telekomünikasyon kablolaması, kablo kategorileri, performans testleri (NEXT, ELFEXT, return loss) ve maksimum mesafeleri tanımlar .
• ANSI/TIA-569-B: Telekomünikasyon yolları, kablo kanalları ve alanlarının fiziksel gereksinimlerini belirler .
• ANSI/TIA-606: Altyapının yönetimi ve dokümantasyonu için standart şema sunar.
• ANSI/TIA-607: Topraklama ve bonding şartlarını düzenler.
• ISO/IEC 11801: Küresel ölçekte kategori 5e’den kategori 7’ye kadar performans ve mesafe kriterlerini kapsar.
• CENELEC EN 50173: Avrupa standartlarını belirler.

Kablo Türleri ve Kategoriler

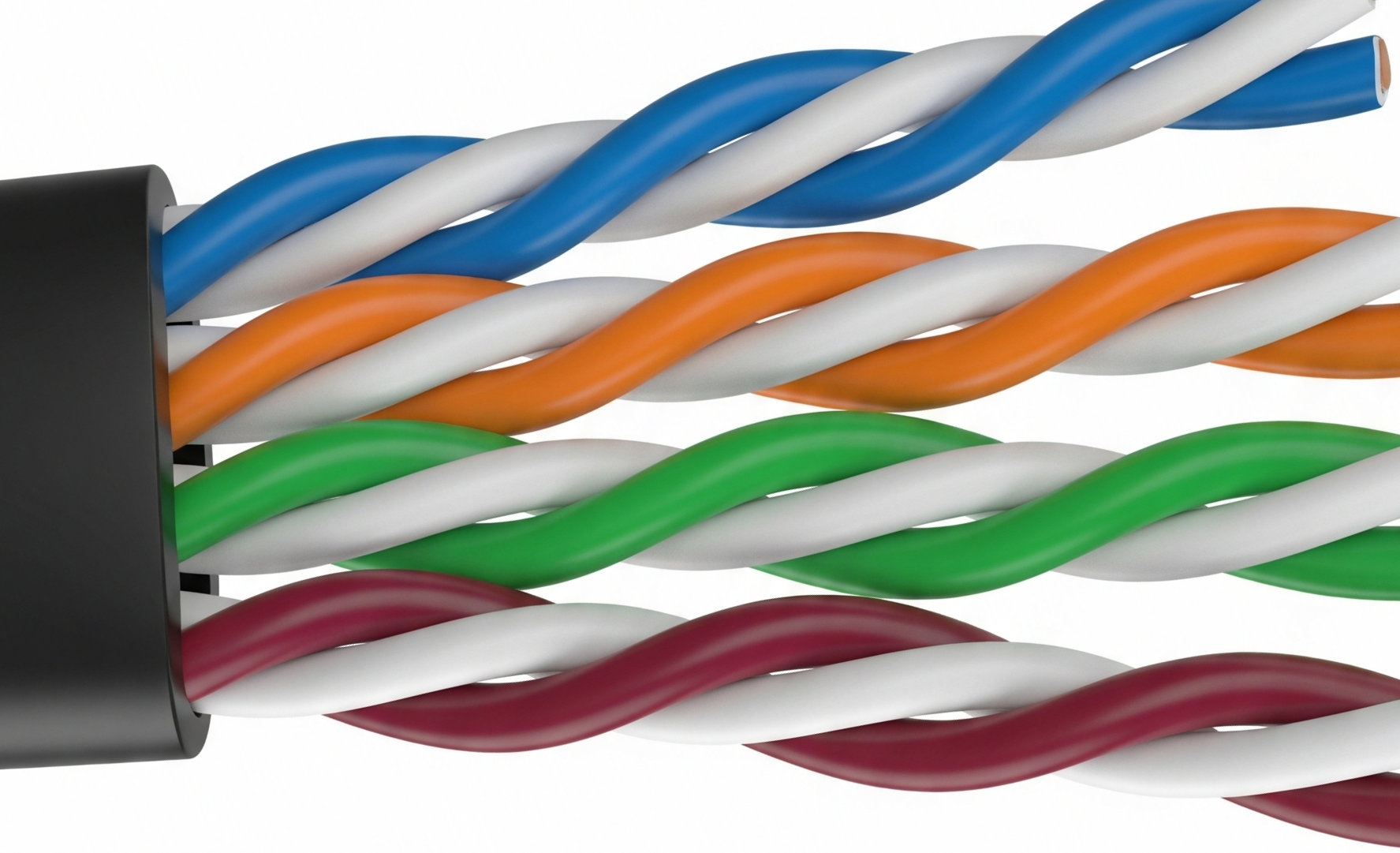

• UTP (Unshielded Twisted Pair): Cat 3’ten Cat 6A’ya kadar; 10 Mb/s ile 10 Gb/s arasında hızlarda veri aktarımı sağlar. Bükülme yarıçapı, kablo çapının en az dört katı olmalı ve uygulanan gerilim 110 N’yi geçmemelidir.

• STP (Shielded Twisted Pair): Elektromanyetik girişim (EMI) yüksek ortamlarda tercih edilir.

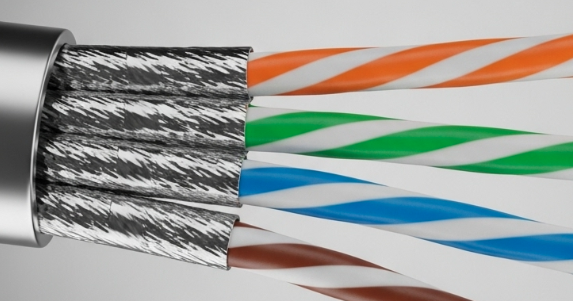

STP Kablo ( Yapay Zeka Tarafından Oluşturuldu)

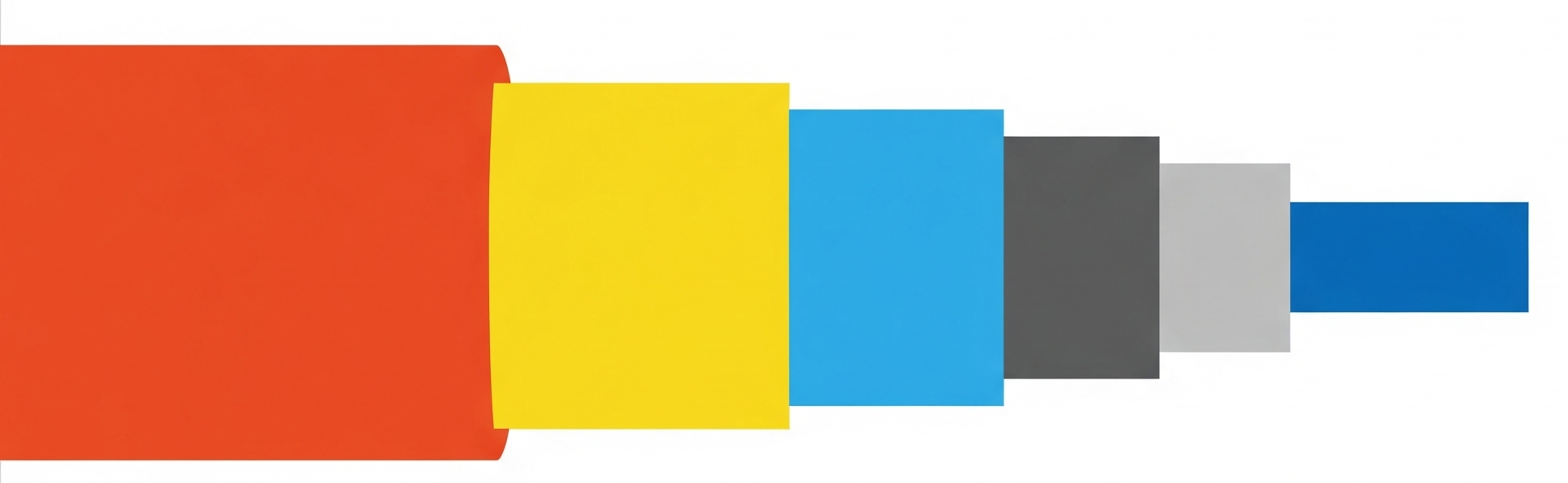

• Fiber Optik: Veri iletiminde yüksek bant genişliği ve uzun mesafe avantajı sunar. Multimode fiber (62.5/125 µm, 50/125 µm), genellikle bina içi omurga ve yatay bağlantılarda kullanılır. Singlemode fiber (8.3/125 µm) ise binalar arası 3.000 metreye kadar olan uzun mesafe bağlantılar için tercih edilir.

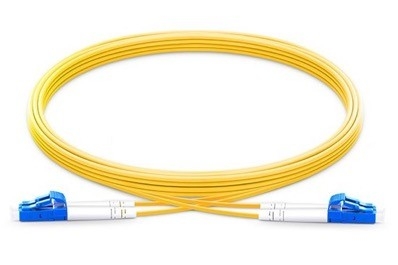

Fiber Optik Kablo ( Yapay Zeka Tarafından Oluşturuldu)

Fiziksel Tasarım İlkeleri

1. Yıldız Topoloji: Hem yatay hem de omurga kablolar, merkezi cross-connect panellere doğrudan bağlanır .
2. Hiyerarşi Seviyeleri: Omurga sisteminde en fazla iki seviye (ana ve ara cross-connect), yatayda sadece bir seviye olmalıdır .
3. Doluluk Oranları: İlk kuruluma %40 doluluk, maksimum %60 doluluk payı bırakılarak gelecekteki genişlemelere yer ayrılır .
4. EMI/RFI Ayrımı: Kabloların güç hatlarından ≥ 90 cm, floresan armatürlerden ≥ 30 cm uzak tutulması önerilir .
5. Kablo Kanalları ve Boşluklar: Boru, merdiven ve tavandaki boşluklar ek kablolama için yedek kapasite sağlayacak şekilde tasarlanmalıdır .

Kurulum ve Uygulama Pratikleri

• Kablolama Standart Uyumu: Tüm kablo eşiklerinde aynı veya daha yüksek kategoride bağlantı elemanları kullanılmalı; “bridge tap” ve bakırda eklemeler yasaktır, fiberde yalnızca fabrikasyon bağlantılar kabul edilir .
• Bükülme ve Bağlama: Kablo bağları gevşek, bükülme yarıçapı ≥ 4× kablo çapı; sıkı tel ya da zımbalama yapılmamalıdır .
• Optik Fiber Montajı: En az 1 m yedeği, nem ve darbeden korunacak şekilde düzenlenmeli; test ve ölçümler IEEE/TIA TSB-1407 uyumlu olmalıdır .

Test, Etiketleme ve Dokümantasyon

1. Saha Testleri: NEXT, ELFEXT, return loss, insertion loss parametreleri, saha test cihazlarıyla belgelenir .
2. Etiketleme: Kabin/kat numarası, priz/port kodları önceden planlanarak renk ve numara şemasıyla işaretlenir .
3. Dokümantasyon:
4. 1. As-built çizimler (kat kat kablo güzergahları ve ölçüleri)
   2. Patch panel ve cross-connect şemaları
   3. Test raporları ve donanım veri sayfaları
   4. Yönetim panosu kayıtları (ANSI/TIA-606): Tüm belgeler, gelecekteki bakım, genişletme ve arıza tespit süreçlerinde temel referans olarak saklanır .

Yönetim ve Bakım

• Merkezi Yönetim: Tüm kablolar tek bir pasif cross-connect noktasında sonlanarak, ekleme-taşıma-değiştirme işlemleri sadece patch kablo değişimiyle gerçekleştirilebilir .
• Bakım Sürekliliği: Düzenli test ve etiket güncellemeleriyle, sistem ömrü boyunca kesintisiz performans sağlanır.
• Güvenlik ve Uyumluluk: Tüm kurulum ve değişiklikler, ilgili yerel ve uluslararası standartlara uygun olarak denetlenir.

Geleceğe Hazırlık

Yapılandırılmış kablolama sistemi; yeni nesil PoE uygulamaları, 40/100 GbE altyapıları ve ışın temelli erişim teknolojileri gibi gelişmelere, mevcut altyapıya dokunmadan entegre edilebilecek esnekliği sunar. Böylelikle, ilk yatırımın ömrü 10–15 yıl gibi uzun bir süre boyunca korunur.
