Tinker Board, ASUS tarafından geliştirilen, tek kartlı bir bilgisayar (SBC) platformudur. Maker’lar, IoT meraklıları, hobiciler ve bilgisayar donanımıyla ilgilenen kullanıcılar için tasarlanmış olan bu platform; çok yönlü kullanım alanları, donanım özellikleri ve yazılım desteğiyle dikkat çeker. Tinker Board, hem yazılım hem de donanım yönünden çeşitli geliştirme senaryoları için uygun bir temel sunar.

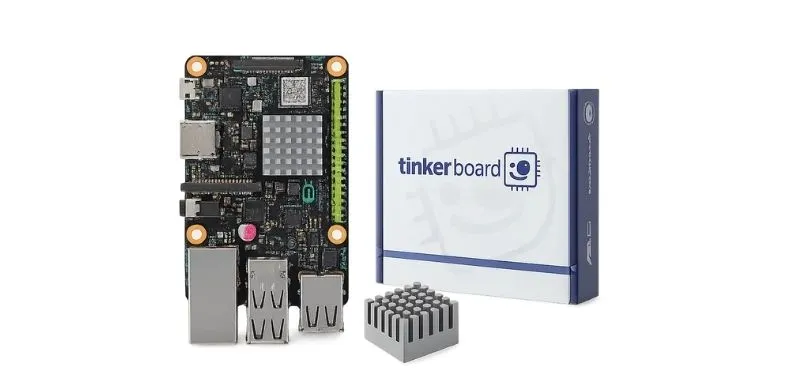

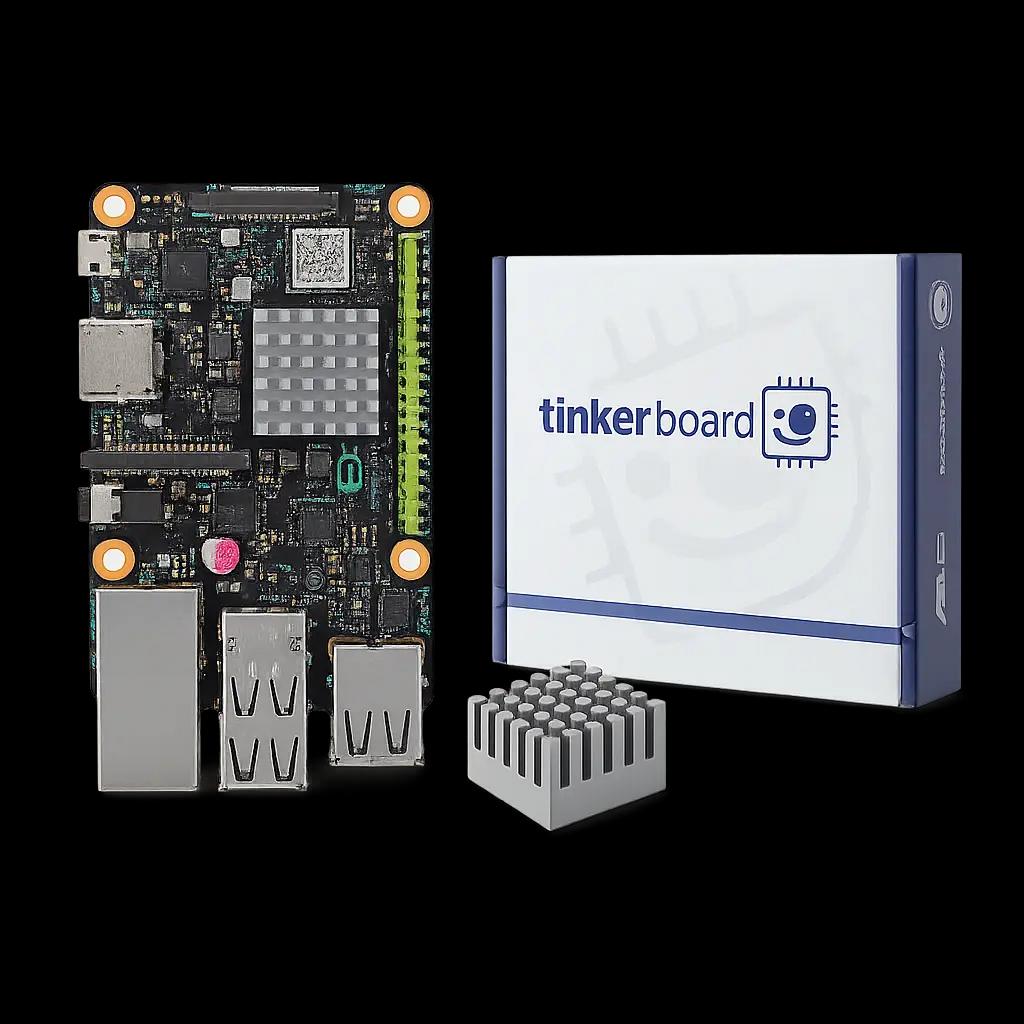

Asus Tinker Board (Yapay Zeka İle Oluşturulmuştur.)
Donanım Özellikleri
Tinker Board, Rockchip RK3288 serisi dört çekirdekli ARM tabanlı bir SoC (System-on-Chip) kullanır. 1.8GHz’e kadar çıkabilen bu işlemci, çoklu iş parçacıklı uygulamalar için geliştirilmiş bir performans sunar. Grafik işlemleri için 16 çekirdekli Mali™-T764 GPU yer almakta olup 600MHz’e kadar saat hızıyla çalışmaktadır. GPU bileşeni, görsel hesaplama ve hızlandırma gerektiren uygulamalarda verimli bir performans sağlar.
Cihazda çift kanallı DDR3 belleğin bulunması, tek kanallı DDR2 bellek kullanan bazı diğer kartlara kıyasla daha yüksek bant genişliği sunar. Bu da bellek erişim hızlarının arttırılmasına yardımcı olur.
Tinker Board, işletim sistemi kurulumu ve veri depolama işlemleri için microSD kart desteği sunar. SD 3.0 standardı sayesinde yüksek kapasiteli kartlarla hızlı veri okuma ve yazma işlemleri gerçekleştirilebilir.
Bağlantı ve Genişletilebilirlik
Tinker Board üzerinde, çeşitli çevre birimlerine ve harici bileşenlere bağlantı sağlamak amacıyla 40 pinlik bir GPIO (Genel Amaçlı Giriş/Çıkış) arayüzü yer alır. Bu arayüzdeki 28 pin, GPIO işlevine sahiptir ve SPI, UART, I2C gibi iletişim protokolleriyle uyumlu olarak çalışabilir.

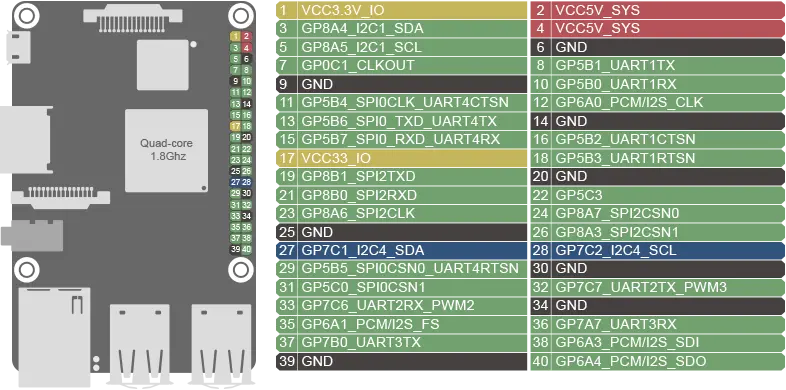

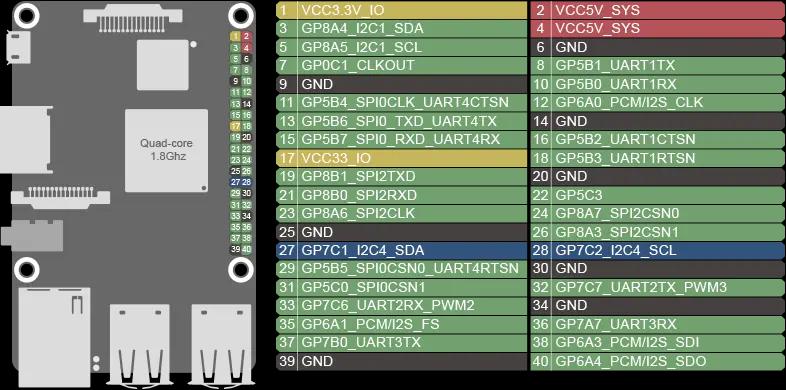

Asus Tinker Board Pin Diyagramı (Asus Tinker Board)
Cihaz, iki adet HD MIPI bağlantısı ile donatılmıştır. Bu bağlantılar, farklı tipte yerleşik ekranların (dokunmatik, OLED, e-mürekkep vb.) kullanımına olanak tanır. Ayrıca yerleşik CSI kamera çıkışı, çeşitli kamera modülleriyle uyumludur ve bilgisayarla görme uygulamaları gibi alanlarda kullanım potansiyeli taşır.
Tinker Board, Gbit LAN bağlantısı içerdiğinden yüksek veri aktarım hızları ve kararlı Ethernet performansı sağlar. Kablosuz bağlantı için yerleşik Wi-Fi ve Bluetooth modülleri mevcuttur. Bu modüller, metal koruma kalkanlarıyla donatılmış olup paraziti en aza indirerek sinyal kararlılığı sağlar. Harici anten ihtiyacı durumunda IPEX MHF4 çıkışı da mevcuttur.
HDMI bağlantı noktası sayesinde televizyonlar ve monitörlerle görüntü çıkışı sağlanabilirken, dört adet USB 2.0 portu üzerinden çevresel donanım bağlantısı desteklenir.
Yazılım ve İşletim Sistemi Desteği
Tinker Board, Debian tabanlı TinkerOS işletim sistemi ile uyumludur. LXDE masaüstü ortamına sahip olan bu sistem, kullanıcı dostu bir grafik arayüz sunar ve SBC kartlara uygun şekilde optimize edilmiştir. Web tarayıcı olarak Chromium kullanılmakta olup donanım hızlandırmasıyla birlikte daha akıcı bir web deneyimi sunar. YouTube gibi platformlarda yüksek çözünürlüklü video oynatma desteklenmektedir.
TinkerOS, programlama ve geliştirme işlemleri için Python (IDLE), Scratch ve Squeak gibi yazılımları da içerir. Bu durum hem yeni başlayanlar hem de deneyimli kullanıcılar için çeşitli geliştirme imkânları sağlar.
Cihaz, Android işletim sistemi ile de uyumlu çalışabilir. Bu da medya oynatımı, oyun gibi farklı kullanıcı senaryolarını mümkün kılar.
Ses Özellikleri
Tinker Board, 192kHz / 24-bit ses desteği sunan HD ses kodeği ile donatılmıştır. Ses jakı, hem ses çıkışı hem de mikrofon girişi işlevi görerek daha geniş bir kullanım alanı sunar.
Fiziksel Yapı ve Tasarım
Kartın fiziksel boyutları ve düzeni, yaygın olarak kullanılan SBC modelleriyle uyumludur. Bu uyumluluk sayesinde, piyasada bulunan pek çok kasa ve aksesuarla entegre şekilde kullanılabilir. Renk kodlu GPIO pinleri, kullanıcıların bağlantı noktalarını daha kolay ayırt etmesini sağlar.
Tinker Board üzerinde yer alan silk-screening tekniği ile işaretlenmiş bağlantı noktaları ve yerleşim çizgileri, montaj ve kurulum sürecini kolaylaştırır. MIPI bağlantı noktalarındaki ZIF (Zero Insertion Force) sekmeleri, bağlantıların görsel olarak daha kolay tespit edilmesine olanak tanır.
Ayrıca cihaz, yüksek işlem yükü altında ısı dağılımını iyileştirmek amacıyla bir ısı bloğuyla birlikte gelir. Tüm giriş/çıkış arayüzleri ESD (Elektrostatik Deşarj) korumasına sahiptir. Güç girişi; Aşırı Akım Koruması (OCP), Aşırı Gerilim Koruması (OVP) ve Düşük Gerilim Kilitleme (UVLO) gibi güvenlik önlemleriyle donatılmıştır.
Kullanım Alanları
Tinker Board, gömülü sistemler, gerçek zamanlı veri işleme, IoT sensörleri, makine öğrenmesi ve benzeri teknolojik alanlarda kullanılabilir. Güçlü işlemcisi, geniş bağlantı seçenekleri ve yazılım desteği sayesinde farklı projelere temel oluşturabilecek bir platformdur.
