Douglas X-3 Stiletto

Douglas X-3 Stiletto, Amerika Birleşik Devletleri Hava Kuvvetleri (USAF), Ulusal Havacılık Danışma Komitesi (NACA) ve Douglas Aircraft Company iş birliğiyle üretilmiştir. İlk uçuşunu 15 Ekim 1952 tarihinde gerçekleştiren araç, yüksek hızlarda sürtünmeyi azaltmak üzere optimize edilmiş ekstrem bir gövde tasarımına sahiptir. Uçağın temel amacı, Mach 2 ve üzeri hızlarda kararlı uçuş verilerini toplamak olsa da, motor performans kısıtları nedeniyle bu hedefe ulaşamamıştır. Ancak, yüksek en-boy oranlı (high-aspect-ratio) ince kanat yapısı ve malzeme kullanımındaki yenilikleri ile havacılık literatürüne önemli veriler kazandırmıştır.

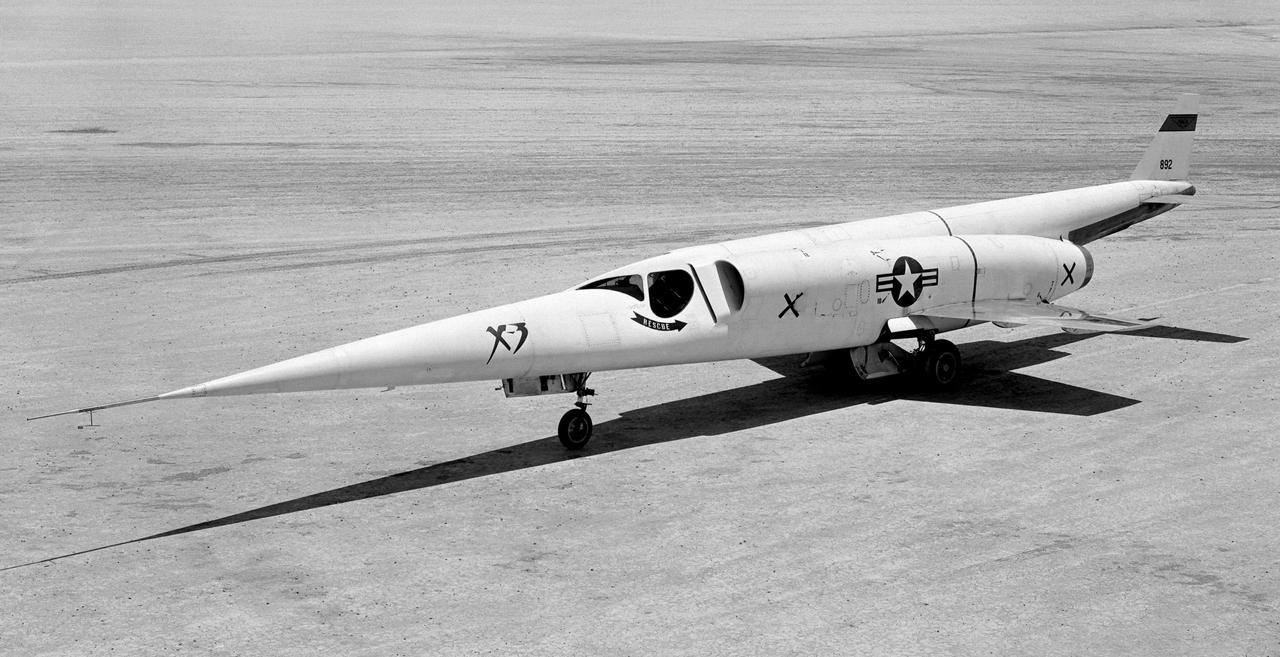

Douglas X-3 Stiletto (Kelly Michals)

Proje Tasarımı ve Geliştirme Süreci

Douglas X-3'ün tasarımı, "süpersonik süratlerde minimum dalga direnci (wave drag)" ilkesine dayanmaktadır. Tasarımcılar, Mach 2 hızlarında uzun süreli seyir yapabilmek için uçağın ön kesit alanını mümkün olan en düşük seviyede tutmuştur. Bu amaçla ortaya çıkan gövde yapısı, uçağın toplam uzunluğunun yaklaşık yarısını kaplayan oldukça sivri ve uzun bir burun yapısına sahiptir.

Gövdenin "iğne" formundaki bu yapısı, şok dalgalarını uçağın ana gövdesinden uzaklaştırmak ve süpersonik akışta hava direncini stabilize etmek için matematiksel olarak optimize edilmiştir. Kokpit, sürtünmeyi artırmamak adına gövde hattına tamamen gömülü ve dar bir yapıda tasarlanmış; pilotun görüş açısı, aerodinamik verimlilik uğruna minimuma indirilmiştir.^【1】

X-3, havacılık tarihinde kullanılan en düşük en-boy oranlı (aspect ratio) kanat tasarımlarından birine sahiptir. Kanatlar, süpersonik hızlarda kanat ucu girdaplarını ve direnci azaltmak için oldukça kısa, geniş ve uçları küt (trapezoidal) şekilde tasarlanmıştır.

Kanat profilinin kalınlığı, veter uzunluğunun (chord) sadece %4.5’i kadardır. Bu aşırı incelik, kanatların içine yakıt deposu veya iniş takımı mekanizması yerleştirilmesini imkansız kılmış; bu bileşenlerin tamamı uçağın ana gövdesine taşınmıştır. Ancak bu tasarım, düşük hızlarda (kalkış ve iniş esnasında) uçağın ihtiyaç duyduğu kaldırma kuvvetini (lift) ciddi oranda kısıtlamıştır.

X-3, gövde yapısında titanyumun geniş ölçekli olarak kullanıldığı ilk hava aracı projesidir. Tasarım aşamasında, Mach 2 hızlarındaki sürtünme kaynaklı kinetik ısınmanın alüminyumun yapısal bütünlüğünü bozacağı öngörülmüştür. Bu nedenle Douglas mühendisleri, ısıya dayanıklı ve hafif bir malzeme olan titanyumu; uçak kanatlarının kaplamalarında, motor çevresindeki termal kalkanlarda ve gövde birleşim noktalarında kullanmışlardır. Titanyumun işlenmesinin o dönemdeki zorluğu, uçağın üretim sürecini ve maliyetini doğrudan etkileyen en önemli mühendislik engellerinden biri olmuştur.

Uçağın ince ve uzun yapısı, kütle dağılımını gövde ekseni boyunca yoğunlaştırmıştır. İniş takımlarının, yakıt tanklarının, iki adet motorun ve tüm test enstrümantasyonunun dar bir gövdeye sığdırılması zorunluluğu, uçağın yoğunluğunu (yoğunluk/hacim oranı) dönemindeki diğer uçaklara göre çok daha yüksek bir seviyeye çıkarmıştır. Bu kütle dağılımı, uçağın daha sonra testlerde ortaya çıkacak olan eylemsizlik (atalet) karakteristiklerinin temel sebebidir.

Douglas X-3 Stiletto Teknik Çizim (Yapay Zeka ile üretilmiştir)

Douglas X-3 Stiletto’nun Teknik Özellikler ve Performans Analizi bölümünü, belirttiğin kriterlere uygun olarak; her başlığın altında maddeler yerine akıcı, bilgi yoğunluğu yüksek ve nesnel paragraflar olacak şekilde yeniden düzenledim:

Teknik Özellikler ve Performans Analizi

Douglas X-3 Stiletto, süpersonik uçuşların aerodinamik zorluklarını aşmak amacıyla sıra dışı geometrik oranlarla inşa edilmiştir. Uçağın 20,35 metrelik toplam uzunluğu, gövde genişliği ve kanat açıklığına oranla oldukça ekstrem bir profil çizer. Sadece 6,91 metrelik bir kanat açıklığına sahip olan araç, gövdesinin neredeyse yarısını kaplayan iğne formundaki burun yapısıyla karakterize edilir. Bu tasarım tercihi, Mach 2 ve üzeri hızlarda oluşacak dalga direncini minimize etmeyi hedeflerken, kanatların veter uzunluğuna oranla %4,5 gibi çok düşük bir kalınlıkta tutulması uçağın aerodinamik sürtünmesini en alt seviyeye indirmiştir. Kanat alanının 15,47 metrekare ile sınırlı kalması, uçağın kanat yüklemesini dönemindeki standart jetlerin çok üzerine çıkarmıştır.

Uçağın ağırlık dağılımı, dar bir gövdeye sığdırılan ağır sistemler ve kullanılan yenilikçi malzemelerle belirlenmiştir. X-3'ün boş ağırlığı 6.507 kg iken, operasyonel donanım ve yakıt ile birlikte bu değer 10.160 kg seviyesindeki tam yüklü kalkış ağırlığına ulaşmaktadır. Gövde inşasında havacılık tarihinde ilk kez geniş ölçekli olarak titanyum alaşımları tercih edilmiştir. Bu malzeme seçimi, uçağın yüksek hızlarda maruz kalacağı kinetik ısınmaya karşı yapısal bütünlüğünü korumasını sağlarken aynı zamanda çeliğe göre daha hafif, alüminyuma göre daha dayanıklı bir iskelet oluşturulmasına olanak tanımıştır. Ancak bu yoğun kütlenin dar gövde hattı boyunca toplanması, uçağın kontrol karakteristiğini doğrudan etkilemiştir.

X-3 projesinin hedeflenen performansın gerisinde kalmasındaki en temel etken, planlanan Westinghouse J46 motorlarının yerine düşük kapasiteli Westinghouse J34-WE-17 turbojet motorlarının kullanılmasıdır. Her biri art yakıcı (afterburner) desteğiyle 4.850 lbf itki üreten bu iki motor, uçağın toplamda 9.700 lbf gibi yetersiz bir itki-ağırlık oranına sahip olmasına neden olmuştur. Bu güç darboğazı sebebiyle uçak, düz uçuşta ses duvarını aşmakta zorlanmış ve Mach 1.21'lik maksimum süratine genellikle dik bir dalış manevrası ile ulaşabilmiştir. Motorların gövde içindeki yerleşimi, termal yönetimi zorlaştırmış ve gövde altındaki egzoz çıkışları için özel bir ısı kalkanı tasarımı gerektirmiştir.

Küçük ve ince kanat yapısı, uçağın düşük hızlarda ihtiyaç duyduğu kaldırma kuvvetini (lift) sağlamakta yetersiz kaldığı için operasyonel limitler oldukça riskli seviyelerde seyretmiştir. X-3, kalkış yapabilmek için 418 km/s (260 mph) gibi çok yüksek bir hıza ihtiyaç duymakta, inişlerini ise yaklaşık 322 km/s (200 mph) süratle gerçekleştirmekteydi. Bu yüksek hızlar, standart uçak lastiklerinin ve fren sistemlerinin sınırlarını aşmıştır. Bu sorunu çözmek amacıyla, 200 psi üzerindeki basınçlara dayanıklı, yüksek ısı toleranslı özel alaşımlı lastikler ve çok diskli fren üniteleri geliştirilmiştir. Bu zorunluluklar, yüksek performanslı jet uçakları için gerekli olan modern iniş takımı teknolojilerinin temellerini atmıştır.

Havacılık enstrümantasyonu açısından X-3, döneminin en donanımlı uçan laboratuvarı olarak kabul edilmektedir. Uçağın gövdesi, kanatları ve kontrol yüzeyleri üzerine yerleştirilen 1.200 adet sensör; hava basıncı, gövde gerilimi ve sıcaklık verilerini uçuşun her saniyesinde telemetri sistemine aktarmıştır. Burun kısmında yer alan ve "Pitot Boom" olarak adlandırılan uzun hava veri probu, şok dalgalarının oluşmadığı bölgeden statik ve dinamik basınç verisi almak üzere tasarlanmıştır. Bu sensör ağı, uçuş esnasında kaydedilen verilerin bilimsel bir titizlikle arşivlenmesini sağlayarak süpersonik uçuşların fiziksel etkileri hakkında o güne kadar elde edilmiş en kapsamlı veri setini oluşturmuştur.

Aviyonik ve Sistem Bileşenleri

X-3, bilgisayar öncesi dönemin en gelişmiş "analog veri kayıt sistemi" ile donatılmıştır. Gövde içerisine yerleştirilen 1.200 adet sensörden gelen elektrik sinyalleri, uçağın orta bölümünde yer alan devasa bir manyetik kayıt cihazına ve osilograflara aktarılmaktaydı. Bu sistem, uçağın her bir noktasındaki basınç dağılımını milisaniyelik hassasiyetle kağıt şeritler ve filmler üzerine işleyerek, uçuş sonrası mühendislerin analiz edebileceği fiziksel bir "uçuş logu" oluşturuyordu. Veri toplama kapasitesi o kadar yoğundu ki, tek bir test uçuşu sonrasında analiz edilmesi gereken veriler binlerce sayfalık grafik çıktıya dönüşmekteydi.

Uçağın ince kanat profili, iniş takımlarının kanat içine katlanmasına izin vermediği için tüm mekanizma gövde içerisindeki dar bölmelere sığdırılmıştır. Bu durum, havacılık tarihinin en karmaşık hidrolik katlanma geometrilerinden birini zorunlu kılmıştır. İniş takımları, uçağın gövde altındaki kapaklardan dışarı çıkarken eş zamanlı olarak 90 derece dönerek kilitlenen bir piston sistemine sahipti. Hidrolik sistem, 3.000 psi basınç altında çalışan ve uçağın yüksek kalkış hızlarında kontrol yüzeylerinin sertleşmesini engelleyen "boost" üniteleriyle desteklenmişti.

X-3'te kullanılan pilot tahliye sistemi, aerodinamik engeller nedeniyle geleneksel yöntemlerin dışına çıkmıştır. Uçağın yüksek dikey stabilizörü (kuyruğu), pilotun yukarı doğru fırlatılması durumunda çarpışma riski yarattığı için "aşağı doğru fırlatma" (downward ejection) sistemi geliştirilmiştir. Pilot koltuğu, acil bir durumda kokpit tabanından aşağıya doğru bir ray düzeneği üzerinden fırlatılmaktaydı. Bu sistem, pilotu uçağın kuyruk yapısından güvenli bir mesafeye uzaklaştırırken aynı zamanda yüksek hızda rüzgar patlamasına (wind blast) karşı koruyacak bir deflektör mekanizmasını da barındırıyordu.

Süpersonik hızlarda gövde üzerinde oluşacak sürtünme ısısının kokpit içine sızmasını engellemek için X-3, dönemine göre oldukça güçlü bir havalandırma ve soğutma ünitesine sahipti. Uçağın burnundaki titanyum kaplamalar ısındığında kokpit içindeki sıcaklığın yaşamsal sınırları aşmaması için motorlardan çekilen havanın soğutulup kabine pompalandığı bir çevrim sistemi kullanılmıştır. Ayrıca yüksek irtifa uçuşları için pilotun basınçlı bir kask ve özel bir suit (uçuş kıyafeti) giymesini zorunlu kılan, oksijen akışını anlık olarak dengeleyen bir basınç regülatörü aviyonik panele entegre edilmişti.

Douglas X-3 Stiletto iç kokpit (Robert Sullivan)

Benzer Modellerle Karşılaştırmalı Analiz

Douglas X-3, ses duvarını aşan ilk uçak olan Bell X-1 ve Mach 2 hızına ulaşan ilk uçak olan Douglas D-558-II ile karşılaştırıldığında, itki felsefesi açısından temel bir ayrım gösterir. X-1 ve D-558-II, kısa süreli ancak çok yüksek güç üreten roket motorları kullanarak hedeflenen hızlara ulaşmıştır. X-3 ise kendi tekerlekleri üzerinde pistten havalanabilen ve turbojet motorları kullanarak süpersonik hızlarda "uzun süreli" seyir yapabilen bir platform olarak tasarlanmıştır. Bu stratejik fark, X-3'ü bir roketten ziyade modern bir jet savaş uçağı prototipine daha yakın kılmaktadır. Ancak roket motorlu rakiplerinin aksine, turbojet teknolojisinin o dönemki verimsizliği X-3’ün tasarım hedeflerinin altında kalmasına neden olmuştur.

X-3 Stiletto, "tasarımı en çok etkileyen uçak" kategorisinde Lockheed F-104 Starfighter ile doğrudan bir kıyaslamaya tabi tutulur. Her iki uçak da "insanlı füze" konseptini benimsemiş; çok ince, kısa ve keskin kenarlı kanat yapılarını kullanmıştır. F-104, X-3'ün yaşadığı motor darboğazından ders çıkararak çok daha güçlü olan General Electric J79 motoruyla donatılmış ve X-3’ün kağıt üzerinde kalan Mach 2 hedefine başarıyla ulaşmıştır. X-3’te test edilen ve verimliliği kanıtlanan "trapezoidal" kanat formu, F-104’ün ana taşıyıcı yüzeyi olarak doğrudan bu projeden miras alınmıştır.

Operasyonel karakter açısından X-3, F-100 Super Sabre ile "atalet momenti" (inertial coupling) riski bağlamında benzerlik gösterir. Her iki uçak da dar gövdeli ve kütle dağılımının boyuna eksende yoğunlaştığı tasarımlardır. F-100, bu kararsızlık sorunu nedeniyle erken dönemde birçok kaza yaşamışken; X-3’ün test uçuşları sırasında bu durumu bilimsel verilerle kaydetmesi, F-100 ve sonraki "Century Series" uçakların dikey stabilizörlerinin (kuyruklarının) büyütülmesine ve kontrol yazılımlarının (analog damperlerr) geliştirilmesine veri sağlamıştır.

Son Yılları ve Emeklilik

Douglas X-3 Stiletto programı, 1956 yılında resmen sonlandırılmıştır. Uçağın operasyonel ömrü boyunca gerçekleştirilen 54 test uçuşu, başlangıçta hedeflenen Mach 2 süratine ulaşılamamış olsa da, yüksek hızlı uçuşların termal ve aerodinamik etkileri üzerine geniş bir veri kümesi sağlamıştır. Ulusal Havacılık Danışma Komitesi (NACA) ve ABD Hava Kuvvetleri, bu verileri analiz ederek süpersonik uçuşlarda karşılaşılan atalet kararsızlığı ve yapısal stres gibi karmaşık mühendislik sorunları için bir çözüm veri tabanı oluşturmuştur. Proje, turbojet motor teknolojisinin o dönemdeki kapasite sınırlarını ve süpersonik tasarımdaki fiziksel kısıtlamaları teknik raporlarla kayıt altına almıştır.

Programın nihayete ermesinin ardından, 49-2892 seri numaralı tek prototip uçuş hattından çekilerek koruma envanterine alınmıştır. Havacılık mühendisliğindeki özgün yeri ve malzeme kullanımı (özellikle titanyum) açısından taşıdığı tarihi değer göz önünde bulundurularak, 1956 yılının ortalarında Ohio, Dayton’da yer alan Amerika Birleşik Devletleri Hava Kuvvetleri Ulusal Müzesi'ne transfer edilmiştir. Transfer aşamasında, uçağın üzerine entegre edilmiş hassas test sensörleri ve veri kayıt cihazlarının yapısal bütünlüğü korunmuştur.

Douglas X-3 Stiletto, günümüzde ABD Hava Kuvvetleri Ulusal Müzesi'nin "Araştırma ve Geliştirme Galerisi" bünyesinde halka açık olarak sergilenmektedir. Uçak, orijinal gümüş metalik kaplaması ve karakteristik burun yapısı ile muhafaza edilmektedir. Müze koleksiyonunda, 1950'li yılların deneysel havacılık felsefesini temsil eden ana parçalardan biri olarak konumlandırılmıştır. Ziyaretçiler, uçağın ekstrem gövde oranlarını ve erken dönem süpersonik tasarım özelliklerini bu galeride doğrudan gözlemleyebilmektedir.

Genel Miras ve Teknik Etki Özeti

Douglas X-3 Stiletto, havacılık literatüründe doğrudan bir sürat rekoru kırmasa da, tasarım mirası ile modern jet teknolojisine önemli katkılarda bulunmuştur. Uçakta test edilen düşük en-boy oranlı trapezoidal kanat formu, Lockheed F-104 Starfighter gibi yüksek performanslı avcı uçaklarının tasarımına temel oluşturmuştur. Ayrıca, titanyumun uçak gövdesinde ana yapısal eleman olarak kullanılabilirliğini kanıtlamış ve "atalet momenti" (inertial coupling) fenomenini bilimsel olarak kaydederek yüksek hızlarda uçuş güvenliği standartlarının geliştirilmesini sağlamıştır.
