Frame Relay, geniş alan ağları (WAN – Wide Area Network) üzerinden veri iletimi gerçekleştirmek için geliştirilmiş, hızlı, esnek ve ekonomik bir haberleşme teknolojisidir. Bu teknoloji, veri paketlerini anahtarlayarak uç noktalar arasında ileten bir yapı sunar. Temel amacı, kurumların değişken bant genişliği ihtiyacına yanıt verebilmek ve pahalı kiralık hatlara alternatif oluşturmaktır.

Frame Relay, paket anahtarlamalı bir iletim yapısı kullanır ve OSI modelinin ikinci katmanı olan veri bağlantı katmanında çalışır. Fiziksel bağlantı için genellikle dijital sinyal arayüzleri (örneğin V.35, G.703) kullanılırken, iletimde kullanılan veri yapısı HDLC (High-level Data Link Control) benzeri bir çerçeve formatıdır. Bu yapı sayesinde ses, veri, görüntü gibi farklı türdeki bilgiler, küçük boyutlu çerçeveler halinde ağda taşınabilir.

Teknoloji, sanal devreler aracılığıyla mantıksal bağlantılar oluşturur. Bunlar, “kalıcı sanal devre” (PVC – Permanent Virtual Circuit) adını alır. PVC’ler, başlangıçta tanımlanır ve sürekli olarak bağlantıya hazır halde bekler. Bu yöntem, bağlantı kurulumuna gerek kalmaksızın veri iletimine geçilmesini sağlar. Bu yönüyle, hem gecikmeyi azaltır hem de protokol karmaşıklığını düşürür.

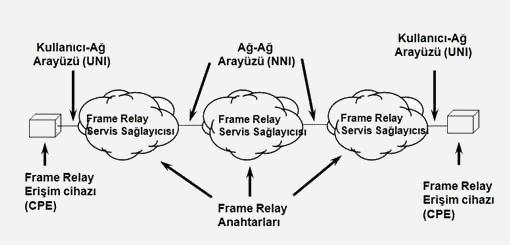

^{Frame Relay Haberleşme Yapısını Simgeleyen Görsel (İstanbul Teknik Üniversitesi Bilgi İşlem Daire Başkanlığı)}

Çalışma Yapısı ve İletim Mekanizması

Frame Relay ağları, “erişim cihazları” (örneğin yönlendiriciler) ile “ağ uç birimleri” (örneğin modemler, CSU/DSU üniteleri) arasında veri iletimi sağlar. Ağ içerisinde her bir bağlantı, eşsiz bir tanımlayıcı olan DLCI (Data Link Connection Identifier) ile işaretlenir. Bu tanımlayıcı sayesinde, aynı fiziksel hat üzerinden birçok mantıksal devre oluşturulabilir. Böylece tek bir bağlantı üzerinden çok sayıda farklı kurum, birden fazla uzak noktaya erişim sağlayabilir. İletim sırasında çerçeveler önceliklendirilebilir; örneğin ses paketlerine öncelik verilerek gecikmenin azaltılması sağlanabilir. Ayrıca Frame Relay, düşük hata kontrol düzeyine sahip bir teknoloji olduğundan, iletim hızı yüksektir. Hata kontrolü genellikle üst katman protokoller tarafından gerçekleştirilir.

Teknik Altyapısı ve Standartlar

Frame Relay'in çalıştığı temel katman, OSI modelinin ikinci katmanı olan veri bağlantı katmanıdır. Bu katman, çerçevelerin oluşturulması, adreslenmesi ve iletiminden sorumludur. Frame Relay çerçeveleri genellikle şunları içerir:

• DLCI: Her bağlantıya özel tanımlayıcı
• FECN/BECN: Ağda oluşan tıkanıklık durumlarını bildiren işaretler
• DE (Discard Eligibility): Önemsiz verilerin tıkanıklık durumunda atılabileceğini belirten bayrak

Fiziksel bağlantı katmanında, Frame Relay genellikle V.35 veya G.703 gibi arayüzleri destekler. WAN bağlantıları için sıkça kullanılan bu arayüzler, yüksek hızlı dijital iletim sağlar. Ayrıca, Frame Relay teknolojisi içinde “Committed Information Rate” (CIR) adı verilen garantili bant genişliği kavramı da bulunmaktadır. CIR, ağ sağlayıcısının minimum olarak garanti ettiği veri iletim hızıdır. Bunun üstündeki iletimler "burst" olarak gerçekleşebilir; yani ağın kapasitesi elverdiği sürece fazladan veri iletimi yapılabilir.

Kullanım Alanları ve Uygulama Örnekleri

Frame Relay, 1990’lı yıllardan itibaren özellikle geniş alanlarda faaliyet gösteren kamu kurumları, üniversiteler, bankalar ve büyük ölçekli şirketler tarafından tercih edilmiştir. Yaygın kullanım alanları arasında kampüsler arası bağlantılar, uzak ofis erişimi, video konferans sistemleri ve merkezi veri tabanı erişimi gibi uygulamalar yer alır.

Türkiye'de yapılan bir örnek çalışmada^【1】 , Fırat Üniversitesi ile Anadolu Üniversitesi arasında noktadan noktaya bir Frame Relay bağlantısı kurulmuş ve bu hat üzerinden video konferans gerçekleştirilmiştir. Bu uygulamada modemler (örneğin HTU-2M veya BTE-2048), yönlendiriciler ve özel tanımlanmış IP adresleri kullanılarak sanal devre kurulmuş ve 512 Kbps ile 1 Mbps aralığında iletim sağlanmıştır. Gerçekleştirilen testlerde ses ve görüntü kalitesinin bant genişliğine bağlı olarak değiştiği gözlemlenmiştir. 1 Mbps seviyesinde yapılan iletimlerde video konferans kalitesi yüksek bulunmuştur.

Frame Relay Topolojileri

Frame Relay teknolojisi, mantıksal sanal devreler (PVC – Permanent Virtual Circuit) kullanarak farklı ağ yapılarında uygulanabilir. Bu yapıların nasıl kurulduğu, veri iletiminin hangi yoldan gerçekleştiği ve merkez-kenar ilişkileri, kullanılan topoloji türünü belirler. Frame Relay ağlarında en yaygın kullanılan topolojiler: noktadan noktaya, yıldız (hub-and-spoke) ve örgü (mesh) topolojileridir.

Noktadan Noktaya (Point-to-Point) Topoloji

Bu yapı, yalnızca iki uç nokta arasında bir sanal devrenin tanımlandığı en temel topolojidir. Her bağlantı fiziksel ya da mantıksal olarak yalnızca iki cihazı kapsar. Uçlar arası doğrudan veri iletimi yapılır. Bu nedenle, basit yapısı sayesinde genellikle iki nokta arasında kesintisiz, doğrudan bağlantı gereken uygulamalarda tercih edilir.

Yıldız (Hub-and-Spoke) Topoloji

Yıldız yapıda, bir merkez (hub) nokta ile birçok uç (spoke) nokta arasında ayrı ayrı sanal devreler tanımlanır. Uç noktalar, birbirleriyle doğrudan değil, merkez üzerinden dolaylı olarak iletişim kurarlar. Bu yapı yönetimsel olarak kolaylık sağlarken, merkez noktanın ağa bağımlılığı artar. Merkezde bir sorun yaşanırsa tüm sistem etkilenebilir.

Örgü (Mesh) Topoloji

Örgü topolojisi, her bir uç noktanın diğer uçlarla doğrudan sanal devreler aracılığıyla iletişim kurabildiği bir yapıdır. Tam örgüde tüm noktalar birbirine bağlıdır; kısmi örgüde ise yalnızca gerekli bağlantılar kurulur. Bu yapı, yüksek erişilebilirlik ve veri iletimi esnekliği sağlar. Ancak çok sayıda sanal devre tanımı gerektiğinden yapılandırma ve yönetim açısından karmaşıktır.

Frame Relay’in sunduğu bu esneklik, kurumların ağ ihtiyaçlarına göre özelleştirilmiş WAN çözümleri geliştirmelerine olanak tanımıştır. Seçilen topoloji, ağın ölçeği, maliyet hedefleri ve performans beklentileri doğrultusunda belirlenir.

Avantajları

• Ekonomiklik: Kiralık hatlara kıyasla daha düşük maliyetlidir.
• Esneklik: Farklı hızlarda servis sunabilme ve gereksinime göre bant genişliği tahsisi.
• Çoklu erişim: Tek fiziksel bağlantı üzerinden çok sayıda mantıksal bağlantı kurulabilir.
• Uygulama çeşitliliği: Veri, ses ve görüntü iletimine uygun altyapı sağlar.

Dezavantajları ve sınırlamaları

• Hata kontrol mekanizmalarının zayıflığı: Paket kayıpları ya da bozulmaları doğrudan iletim kalitesine yansır.
• Gecikme duyarlılığı: Gerçek zamanlı uygulamalarda (örneğin video konferans) yüksek gecikme tolere edilemez.
• Teknolojik eskime: Yeni nesil WAN teknolojilerine kıyasla daha az esneklik ve daha az hizmet çeşitliliği sunar.

Frame Relay teknolojisi, zamanla yerini daha gelişmiş ve esnek çözümler sunan MPLS (Multi Protocol Label Switching), Metro Ethernet ve VPN tabanlı WAN hizmetlerine bırakmıştır. Bununla birlikte, Frame Relay; paket anahtarlamalı ağların temelini oluşturmuş, geniş alan iletişiminde ekonomik çözümler sunmuş ve özellikle düşük maliyetli ağ altyapısı arayan kurumlar için uzun süre tercih edilmiştir.
