Martin Marietta X-24B

Martin Marietta X-24B, Amerika Birleşik Devletleri Hava Kuvvetleri (USAF) ve NASA tarafından ortaklaşa yürütülen bir araştırma programı kapsamında geliştirilen, "lifting body" konseptinin son aşamasını temsil eden deneysel bir hava aracıdır. Tasarımı, atmosfer dışından dönen bir uzay aracının motor gücü kullanmadan, süzülerek hassas bir iniş pistine tekerlek koymasını sağlayan aerodinamik prensipleri test etmek amacıyla geliştirilmiştir. X-24B, selefi olan X-24A'nın gövde iskeleti üzerine inşa edilmiş olsa da, dış yapısı aerodinamik performansı artırmak amacıyla radikal bir şekilde değiştirilmiştir.

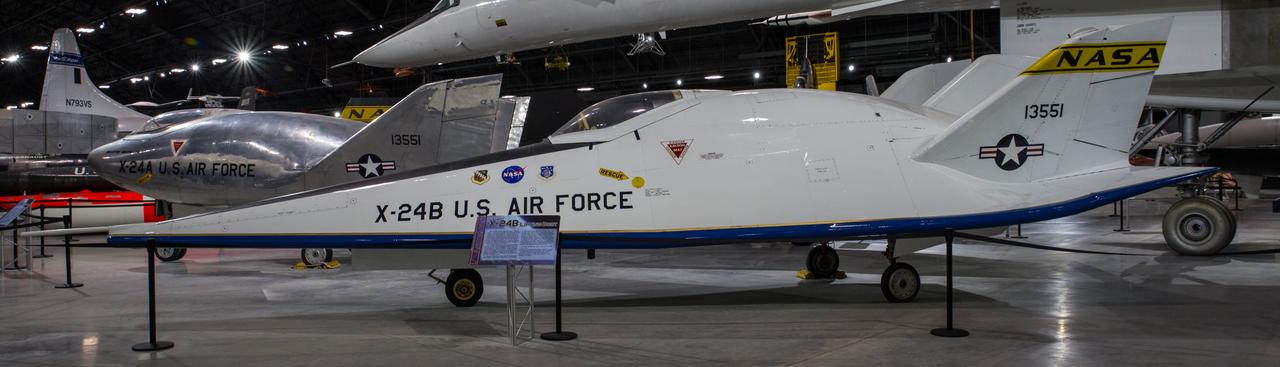

Martin Marietta X-24B (Peter Miller)

Tasarım ve Geliştirme Süreci

Martin Marietta X-24B'nin tasarımı, taşıyıcı gövde (lifting body) araştırmalarında bir dönüm noktasını temsil eder. Önceki modeller olan M2-F3 ve HL-10 gibi araçların aksine X-24B, Hava Kuvvetleri Uçuş Dinamikleri Laboratuvarı tarafından geliştirilen FDL-8 konfigürasyonunu temel almıştır. Bu tasarım felsefesi, hipersonik hızlardan ses altı hızlara kadar daha yüksek bir kaldırma-sürükleme oranı elde etmeyi amaçlayan "keskinleştirilmiş" bir geometriye dayanmaktadır. X-24B aslında yeni bir uçak olarak inşa edilmemiş; 1971 yılında uçuşlarını tamamlayan X-24A'nın mevcut iç sistemleri ve ana iskeleti üzerine, tamamen yeni bir dış kabuk monte edilerek oluşturulmuştur.

Aracın en belirgin fiziksel özelliği, önceki modellerin küt ve yuvarlak burun yapısının yerini alan, son derece uzun ve sivri bir burun yapısıdır. Gövdenin alt kısmı tamamen düz bir profile sahipken, üst kısmı hafif bir dışbükey kavis çizmektedir. Bu aerodinamik yapı, aracın atmosferin üst katmanlarında daha fazla süzülme mesafesi kat etmesine ve iniş sırasında pilotun manevra kabiliyetini artırmasına olanak tanımıştır. Kontrol yüzeyleri olarak; gövde arkasında yer alan üst ve alt flaplar, dikey stabilize üzerindeki dümenler ve süzülüş kontrolünü sağlayan kanatçık benzeri bölmeler kullanılmıştır.

Yapısal olarak X-24B, aşırı aerodinamik ısınmaya ve mekanik streslere dayanabilecek alüminyum alaşımlı bir gövdeye sahiptir. Uzunluğu yaklaşık 11,4 metre (37,5 fit) ve genişliği 5,8 metredir (19,1 fit). Araç, ana itki sistemi olarak 8.000 lbf (35,6 kN) itki üreten dört odacıklı Thiokol XLR11-RM-13 roket motoru ile donatılmıştır. İniş takımları, acil durumlar için burun tekerleği ve ana iniş kızaklarından oluşan modifiye edilmiş bir sistemdir. X-24B'nin tasarımı, Space Shuttle programının son aşamalarında, kanatsız bir aracın hassas bir şekilde piste iniş yapabileceğini kanıtlamak adına kritik veriler sağlamıştır.^【1】

Teknik Özellikler

Martin Marietta X-24B'nin fiziksel yapısı, yüksek hızlarda aerodinamik verimliliği maksimize etmek amacıyla "keskinleştirilmiş taşıyıcı gövde" (sharpened lifting body) konseptine göre şekillendirilmiştir. Aracın gövdesi, önceki modellerin aksine 11,4 metre (37,5 fit) uzunluğa ve 5,8 metre (19,1 fit) genişliğe sahip, fırlatıldığında yaklaşık 6.260 kilogram (13.800 pound) ağırlığa ulaşan bir yapıdır. Gövde tasarımı, düz bir alt yüzey ve uzun, sivri bir burun yapısı ile karakterize edilir; bu geometri, hipersonik hızlarda uçağın üzerinde oluşan şok dalgalarını yöneterek kaldırma-sürükleme oranını önemli ölçüde artırır. Bu yapısal özellikler, aracın atmosferin üst katmanlarından süzülürken daha geniş bir manevra alanına (cross-range) sahip olmasını mümkün kılmıştır.

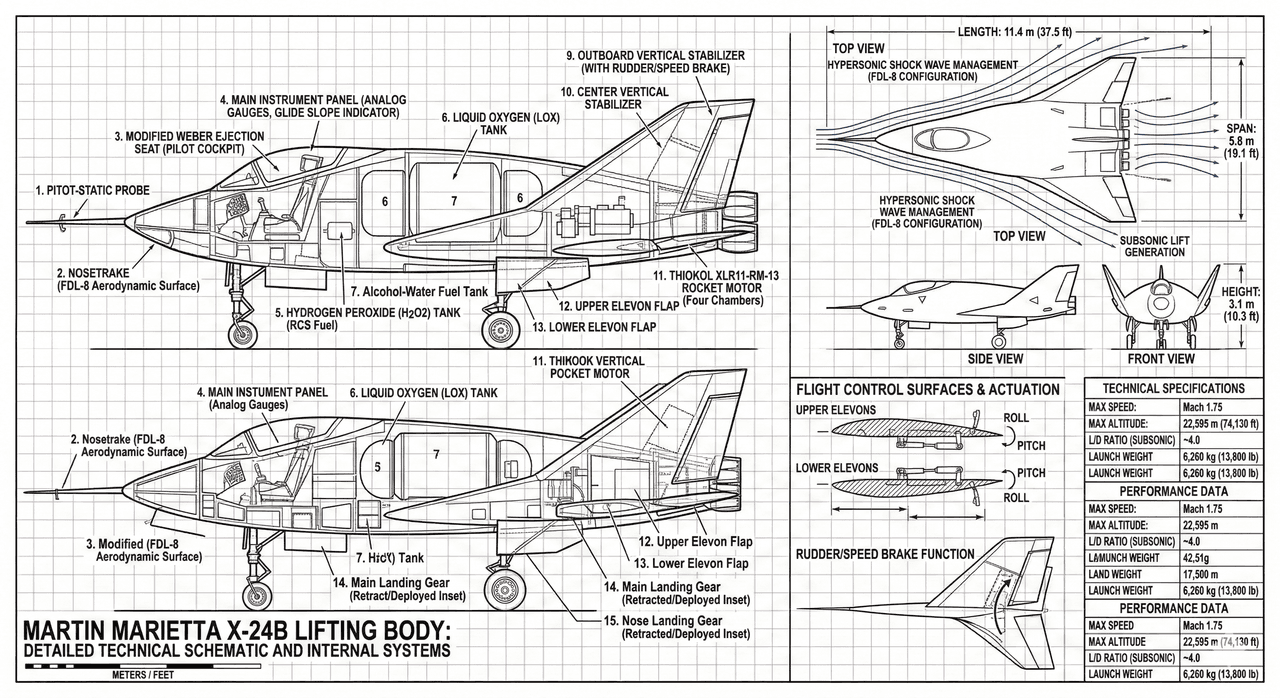

Martin X-24B Teknik Çizim (Yapay Zeka ile üretilmiştir)

İtki sistemi olarak X-24B, dönemin pek çok deneysel X-uçağında kullanılan, dört odacıklı ve sıvı yakıtlı Thiokol XLR11-RM-13 roket motoru ile donatılmıştır. Bu motor, etil alkol ve sıvı oksijen karışımını yakarak deniz seviyesinde yaklaşık 35,6 kN (8.000 lbf) itki üretme kapasitesine sahiptir. Motorun ana görevi, aracı fırlatıldığı NB-52B ana gemisinden ayrıldıktan sonra süpersonik hızlara ve hedeflenen yüksek irtifalara taşımaktır. Roket motoru yaklaşık 130 saniyelik bir tam güç yanma süresine sahip olup, bu sürenin sonunda araç tamamen motorsuz bir planör haline gelmektedir. Hassas manevralar ve düşük hızlardaki stabilite kontrolleri için sistemde ayrıca hidrojen peroksit yakıtlı küçük iticiler yer almaktadır.^【2】

Performans parametreleri açısından X-24B, taşıyıcı gövde araştırmalarında ulaşılan en yüksek verimlilik değerlerini temsil eder. Test uçuşları sırasında araç, Mach 1,75 (yaklaşık 1.873 km/sa) maksimum hıza ve 22.595 metre (74.130 fit) servis tavanına ulaşmayı başarmıştır. Aracın en kritik teknik başarısı, ses üstü hızlardan ses altı hızlara geçişte sergilediği stabilitedir. İniş safhasında motorsuz bir planör gibi süzülen X-24B, yaklaşık 310 km/sa (193 mph) hızla tekerlek koymaktadır. Bu teknik veriler, kanatsız bir hava aracının hem hipersonik uçuş gerçekleştirebileceğini hem de geleneksel bir uçak gibi hassas bir şekilde piste inebileceğini bilimsel olarak kanıtlamıştır.

Kontrol Yüzeyleri ve Aviyonik Sistemler

Martin Marietta X-24B'nin kontrol mekanizması, geleneksel uçaklardan farklı olarak gövdenin arka kısmına entegre edilmiş çok işlevli aerodinamik yüzeylerden oluşmaktadır. Aracın yönsel stabilitesini sağlamak için arka bölümde üç adet dikey stabilize (yüzgeç) bulunur. Bu stabilizelerin dışta kalan ikisi üzerinde yer alan dümenler, sapma (yaw) hareketini kontrol ederken, aynı zamanda hava freni görevini de üstlenebilmektedir. Gövdenin en arka kısmında, üstte ve altta konumlandırılmış geniş flaplar yer alır. Bu flaplar hem yunuslama (pitch) kontrolünü sağlamak hem de süzülüş açısını ayarlamak için senkronize veya bağımsız olarak hareket ettirilebilir. Ayrıca, gövdenin yan kısımlarına yerleştirilen "elevon" benzeri yapılar, yuvarlanma (roll) manevralarını gerçekleştirerek uçağın üç eksende de tam kontrolünü mümkün kılar.

Aracın aviyonik ve kontrol sistemleri, yüksek hızlardaki kararsızlığı önlemek amacıyla bir hidrolik güç ünitesi ve gelişmiş bir suni his (artificial feel) sistemi ile desteklenmiştir. X-24B, hipersonik hızlardan ses altı hızlara geçişte aerodinamik merkezdeki kaymaları kompanse edebilecek hassas bir uçuş kontrol sistemine sahiptir. Kokpit içerisindeki gösterge paneli; hız (Mach), irtifa, hücum açısı ve roket motoru parametrelerini izlemek üzere tasarlanmış klasik analog cihazların yanı sıra, süzülüş yolunu (glide slope) takip etmeye yarayan özel bir yön göstergesini de barındırır. Bu sistemler, pilotun motorsuz iniş sırasında ihtiyaç duyduğu yüksek hassasiyetli veriyi sağlamak üzere NASA ve Hava Kuvvetleri mühendisleri tarafından özel olarak kalibre edilmiştir.^【3】

X-24B'nin iniş takımı sistemi, ağırlıktan tasarruf etmek ve gövde hacmini korumak amacıyla basit ancak dayanıklı bir yapıda tasarlanmıştır. Burun tekerleği, modifiye edilmiş bir T-38 eğitim uçağı sisteminden alınmış; ana iniş takımları ise sert inişlerin enerjisini sönümleyebilecek şekilde güçlendirilmiş amortisörlere sahip tekerlekli düzeneklerden oluşturulmuştur. İniş takımları, aerodinamik direnci minimize etmek için sadece inişin son aşamasında, pilotun komutuyla yer çekimi ve yay mekanizması yardımıyla açılmaktadır. Tüm bu teknik bileşenler, X-24B'nin sadece deneysel bir platform değil, aynı zamanda operasyonel bir uçak hassasiyetinde yönetilebilen bir teknoloji harikası olmasını sağlamıştır.

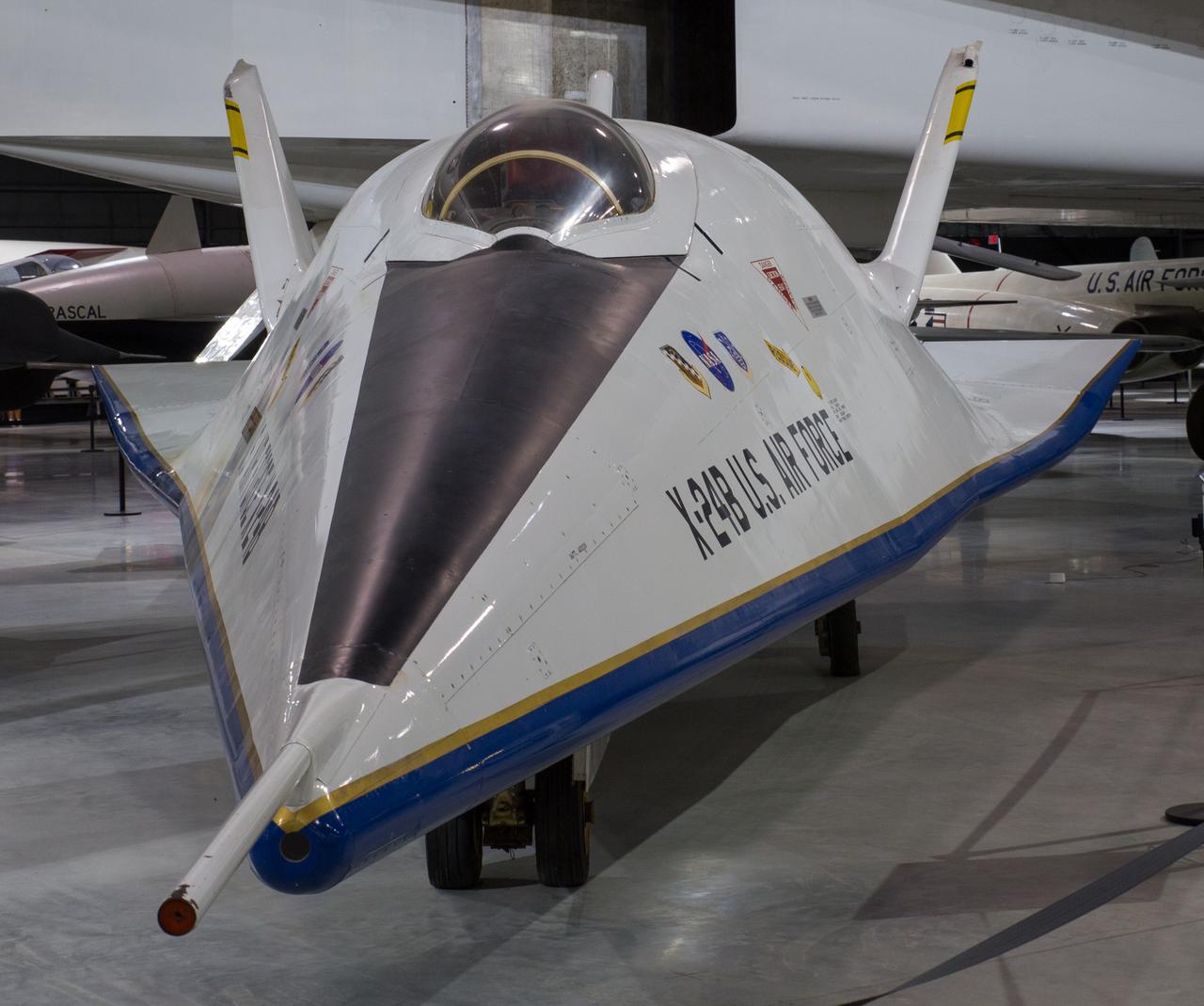

Martin Marietta X-24B (Clemens Vasters)

Sektörel Miras ve Havacılık Teknolojisine Katkıları

Martin Marietta X-24B, modern havacılık ve uzay mühendisliği için sadece deneysel bir hava aracı değil, aynı zamanda yeniden kullanılabilir uzay araçları konseptinin teknik doğrulama platformudur. Projenin sektörel mirası, özellikle atmosfer dışından dönen bir aracın kanatları olmadan, sadece gövde yapısıyla (lifting body) aerodinamik kaldırma kuvveti üreterek geleneksel bir uçak gibi piste inebileceğini kanıtlamış olmasında yatmaktadır. Bu başarı, Uzay Mekiği (Space Shuttle) programının tasarım aşamasında karşılaşılan en büyük belirsizliklerden birini ortadan kaldırmıştır. X-24B'den elde edilen veriler, mekiğin son yaklaşma ve iniş safhalarındaki uçuş dinamiklerinin modellenmesinde temel referans kaynağı olarak kullanılmıştır.

Sektöre sağladığı bir diğer kritik katkı ise "keskinleştirilmiş" taşıyıcı gövde (FDL-8) geometrisinin hipersonik hızlardaki verimliliğidir. X-24B, yüksek Mach sayılarında uçağın kontrol edilebilirliğini ve termal yük yönetimini test ederek, sonraki nesil hipersonik araştırma araçları için bir yol haritası oluşturmuştur. Bu tasarım felsefesi, 1990'larda geliştirilen X-38 Mürettebat Dönüş Aracı (CRV) ve günümüzde Sierra Space tarafından geliştirilen Dream Chaser gibi projelerin aerodinamik kökenlerini oluşturur. Özellikle otonom veya pilotlu iniş sistemlerinde, motorsuz süzülüşün matematiksel modelleri X-24B'nin 36 uçuşluk test serisinden süzülerek günümüz mühendislik standartlarına dahil edilmiştir.

X-24B programı aynı zamanda askeri ve sivil havacılık otoriteleri (USAF ve NASA) arasındaki operasyonel iş birliğinin en başarılı örneklerinden biri olarak kabul edilir. Edwards Hava Kuvvetleri Üssü'ndeki kuru göl yatakları yerine beton pistlere yapılan hassas inişler, havacılık sektöründe "kanatsız uçuş" konseptine olan güveni pekiştirmiştir. Günümüzde Lockheed Martin X-59 gibi sessiz süpersonik teknoloji projeleri veya Boeing X-37B gibi insansız uzay araçları, X-24B'nin yarım asır önce test ettiği aerodinamik kontrol yüzeyleri ve gövde stabilizasyon prensiplerinden izler taşımaya devam etmektedir.
